Обзор продукта

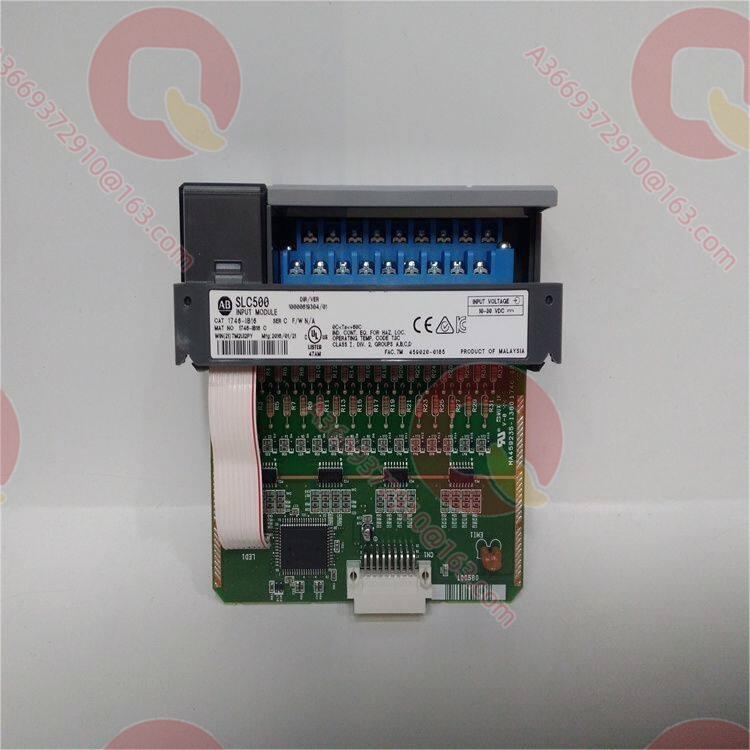

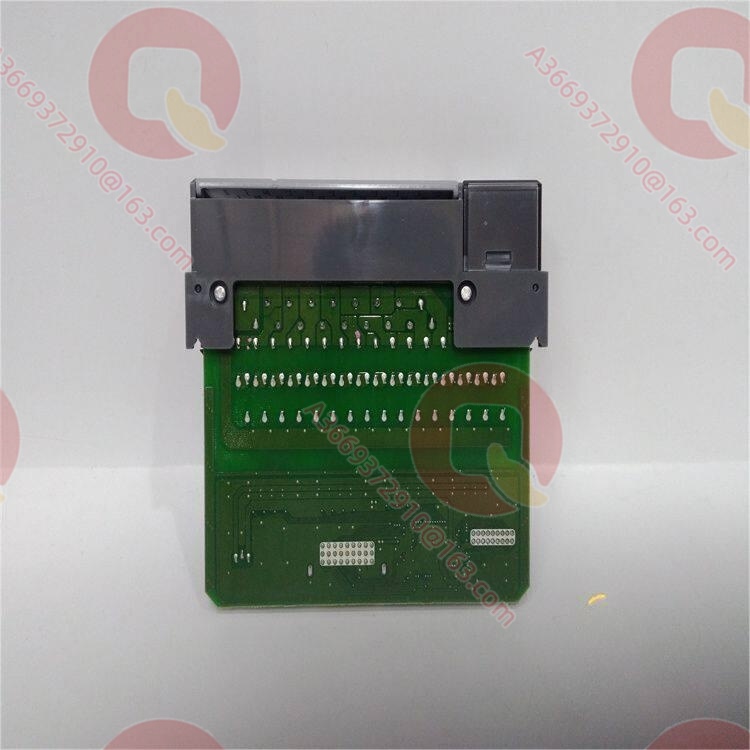

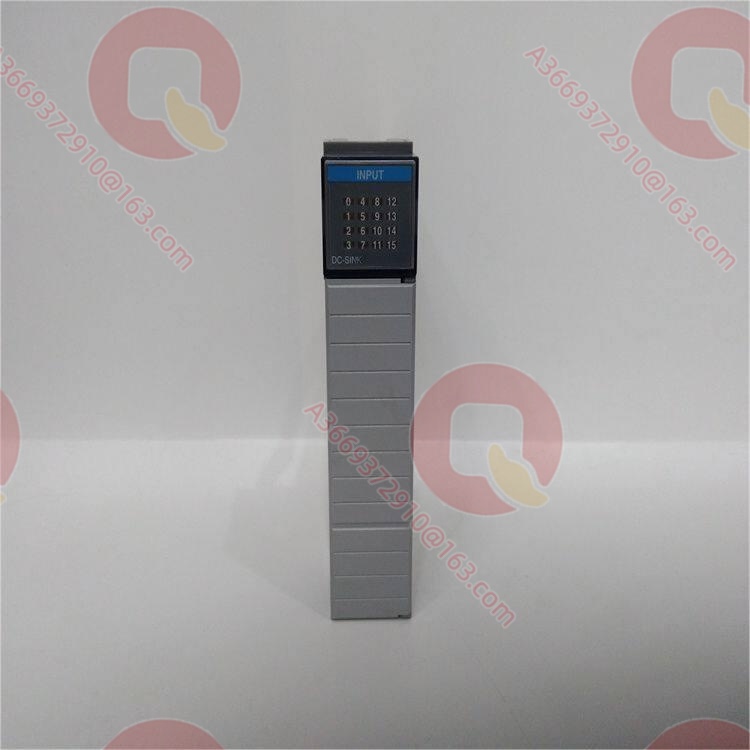

1746-IB16 — это 16-канальный модуль ввода постоянного тока типа Sinking линейки SLC 500 от Allen-Bradley (Rockwell Automation). В архитектуре управления SLC 500 этот модуль выступает в качестве основного электрического интерфейса между дискретными сигналами полевого уровня и шиной ПЛК, преобразуя сигналы от сухих контактов или NPN-датчиков в логические уровни, распознаваемые контроллером. Его главная ценность заключается в предоставлении высокоплотных каналов сбора цифровых данных и решении проблем искажения сигналов и ложных срабатываний, вызванных электромагнитными помехами, дребезгом контактов или затуханием в длинных линиях, благодаря строгой аппаратной фильтрации и оптоэлектронной изоляции.
В суровых условиях эксплуатации с большим количеством инвертеров и мощных индуктивных нагрузок открытые сигнальные кабели крайне подвержены пространственному электромагнитному излучению, генерирующему переходные всплески напряжения. 1746-IB16 оснащен встроенной схемой задержки и оптопарами, что позволяет эффективно разрывать контуры заземления и блокировать высокочастотные шумы. Такая конструкция гарантирует, что только реальный физический сигнал пройдет аппаратный порог к главному процессору, полностью исключая непреднамеренные остановки производственных линий или ложные срабатывания из-за импульсных помех.
Технические характеристики
| Имя параметра | Значение параметра |
|---|---|
| Модель продукта | 1746-IB16 |
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Модуль ввода на 16 точек пост. тока (Sinking) |
| Номинальное входное напряжение | 24 В пост. тока |
| Рабочий диапазон напряжения | 15-30 В пост. тока (при 30°C) |
| Входной ток | 8,0 мА (при 24 В пост. тока) |
| Напряжение включения | ≥ 15 В пост. тока |
| Напряжение выключения | ≤ 5 В пост. тока |
| Время отклика | Вкл: 8 мс; Выкл: 18 мс |
| Потребление тока от шины | 0,085 А при 5 В пост. тока |
| Способ изоляции | Оптоэлектронная изоляция (500 В перем. тока) |
| Способ подключения | 36-контактный съемный клеммный блок (1746-RTB) |
Основные особенности и преимущества
Фильтрация сигналов и помехоустойчивость: 1746-IB16 имеет встроенную аппаратную фильтрацию нижних частот с задержкой включения 8 мс и выключения 18 мс, разработанную специально для борьбы с дребезгом контактов реле и электромагнитными всплесками. Этот механизм эффективно отсекает ложные импульсы длительностью в миллисекунды, гарантируя, что логика управления не ошибочно интерпретирует состояние оборудования из-за отскока механических контактов или излучения от частотно-регулируемых приводов.
Совместимость с архитектурой входов Sinking: Как стандартный модуль ввода Sinking, его входы требуют подачи положительного потенциала извне, что идеально соответствует широко используемым в азиатском регионе NPN-датчикам приближения и фотоэлектрическим датчикам. Такая архитектура упрощает логику выбора полевого оборудования и исключает проблемы несовместимости типов выходов датчиков с модулем.
Подавление тока утечки и пороговые значения: Для работы с током утечки двухпроводных датчиков в выключенном состоянии модуль устанавливает строгий порог выключения в 5 В пост. тока. Когда падение напряжения, создаваемое током утечки на входе, ниже этого порога, модуль остается в надежно выключенном состоянии, исключая «фантомные включения», что критически важно для мониторинга предельных положений с высокими требованиями к безопасности.
Компактное высокоплотное развертывание: Один модуль объединяет 16 входных каналов, что значительно экономит физические слоты стойки SLC 500. При этом потребление тока по шине 5 В составляет всего 0,085 А, снижая нагрузку на источник питания системы и позволяя плотно устанавливать несколько модулей 1746-IB16 в одной стойке для создания крупномасштабных централизованных систем управления.
Области применения
В автомобильных сварочных линиях 1746-IB16 широко используется для считывания состояния магнитных выключателей цилиндров и NPN-датчиков приближения. В среде сварки присутствует множество электромагнитных клапанов и сварочных трансформаторов; аппаратная фильтрация модуля способна противостоять сильным электромагнитным помехам от сварочных разрядов, обеспечивая абсолютную достоверность сигналов блокировки от столкновений роботизированных рук.
В системах логистической сортировки и конвейерного транспорта этот модуль отвечает за прием сигналов от фотоэлектрических датчиков и световых барьеров по всей линии. Столкнувшись с высокочастотными вибрациями конвейера и запыленностью, способность модуля подавлять токи утечки предотвращает ложные срабатывания из-за загрязнения поверхности датчиков, гарантируя нулевой уровень ошибок при отслеживании посылок.
На насосных станциях водообработки в удаленных узлах I/O 1746-IB16 выполняет задачу сбора сигналов от местных кнопок аварийного останова и концевых выключателей клапанов. Его широкий рабочий диапазон напряжений (15-30 В пост. тока) способен компенсировать падение напряжения на длинных кабелях, гарантируя, что сигналы от удаленных контактов будут точно распознаны.
Сопутствующие товары
1746-OB16 – Комплектация, модуль вывода на 16 точек пост. тока (Sourcing)
1746-IV16 – Той же серии, модуль ввода на 16 точек пост. тока (Sourcing)
1746-IB32 – Расширение функционала, модуль ввода на 32 точки пост. тока (Sinking)
1746-ITB16 – Обновленная замена, модуль ввода на 16 точек (Sinking) со съемной клеммной колодкой
1746-RTB25 – Комплектация, 36-контактная съемная пружинная клеммная колодка
1746-P2 – Комплектация на той же платформе, блок питания системы SLC 500
1747-L542 – Той же серии, модуль процессора SLC 500
1746-N2 – Комплектация, заглушка для пустого слота шасси
Установка и обслуживание
Подготовка к установке: Перед установкой 1746-IB16 в стойку необходимо убедиться, что тип полевых датчиков — NPN (с выходом Sinking). Подключение PNP-датчиков (Sourcing) не создаст эффективной токовой цепи, что приведет к нечитаемости сигналов. При подключении строго следуйте схеме клеммной колодки, подключая общую клемму к 0 В пост. тока. Поскольку этот модуль использует несъемный фиксированный клеммный блок, при прокладке кабелей в узких шкафах управления необходимо оставить достаточно места для изгиба проводов, чтобы избежать ослабления контактов из-за механического натяжения.
Рекомендации по обслуживанию: Во время регулярных осмотров, если индикатор канала тускло светится, это обычно вызвано большим током утечки двухпроводного датчика или влажностью проводки; эту проблему можно решить, подключив соответствующий шунтирующий резистор параллельно входу для снижения напряжения. При замене 1746-IB16 необходимо сначала отключить питание стойки и внешнее питание 24 В. Перед демонтажем старого модуля обязательно промаркируйте провода, чтобы избежать путаницы при повторном подключении, которая может привести к короткому замыканию или потере управления оборудованием.
Гарантия на продукт
Мы обеспечиваем строгий уровень качества промышленных запасных частей для 1746-IB16. Перед отправкой все модули проходят проверку импеданса контактов и тестирование адресации по объединительной плате, что гарантирует исправность оптоизоляции и отсутствие конфликтов адресов каналов. Для снятых с производства компонентов мы предоставляем 12-месячную гарантию на все функции с обещанием немедленной бесплатной замены на аналогичную модель в случае пробоя входного канала или сбоя связи по объединительной плате в течение гарантийного срока. Наша команда экспертов по АСУ ТП предоставляет глубокую техническую поддержку по расчетам согласования токов утечки датчиков и устранению неисправностей проводки, обеспечивая безотказную работу вашей системы после технического обслуживания.
