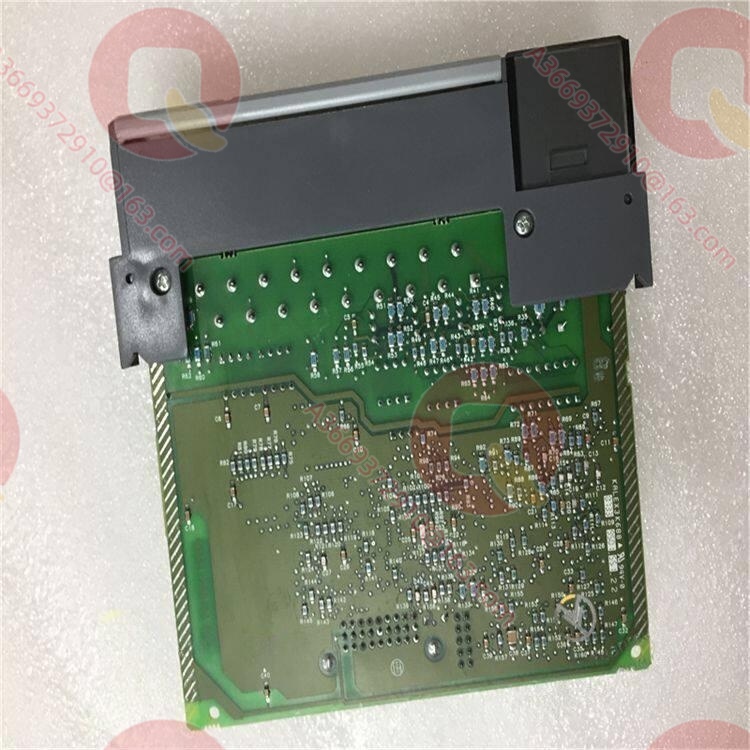

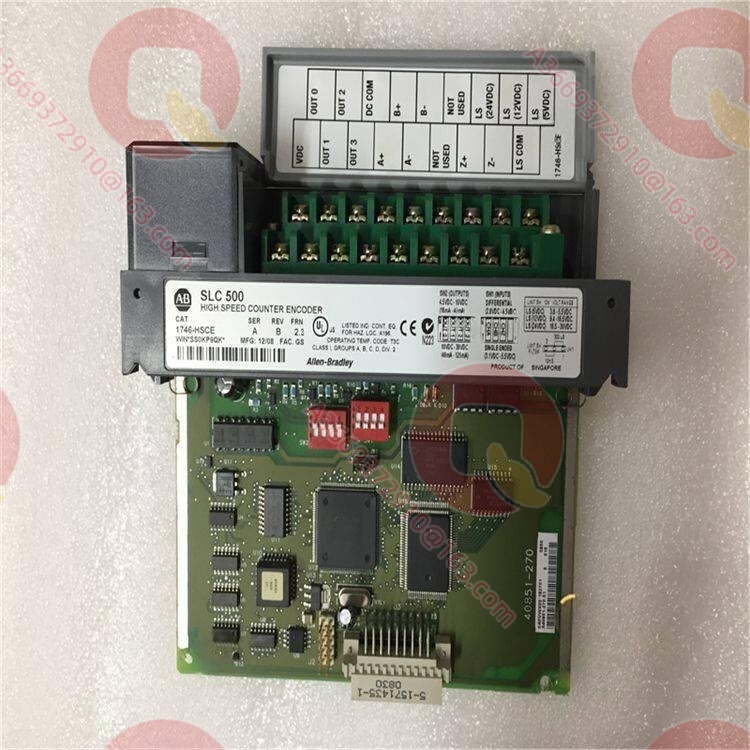

Allen-Bradley 1746-HSCE Модуль высокоскоростного счетчика 1746-HSCE

Обзор продукта

1746-HSCE — это высокопроизводительный модуль высокоскоростного счетчика линейки SLC 500 от Allen-Bradley (Rockwell Automation). В архитектуре управления SLC 500 этот модуль специально предназначен для захвата и обработки сверхбыстрых импульсных сигналов, которые не успевает отрабатывать цикл сканирования главного ПЛК, выступая в роли ключевого моста данных между обратной связью по движению и логическим управлением. Его главная ценность заключается в интеграции функций высокочастотного счета, измерения скорости и мгновенного сравнения в одном модуле, решая проблему потери импульсов и искажения данных, возникающих при обработке сигналов ротационных энкодеров или расходомеров стандартными модулями ввода/вывода из-за задержек сканирования.

В высокоскоростной упаковке или резке на заданную длину скорость движения материала часто бывает очень высокой. Если полагаться на главный ЦП в считывании импульсов позиции и вычислении выхода, значительная задержка приведет к серьезным отклонениям в размерах. 1746-HSCE обладает аппаратными возможностями счета и вывода, независимыми от сканирования объединительной платы, и может выполнить сравнение с уставкой и напрямую задействовать полевые исполнительные механизмы за микросекунды, реализуя управление отключением по замкнутому контуру без участия главного процессора, тем самым полностью устраняя задержку реза и накопительную ошибку.

Технические характеристики

Основные особенности и преимущества

Аппаратный мгновенный отклик: Модуль 1746-HSCE имеет встроенную независимую логику сравнения и вывода. Когда значение счета достигает заданного порога, модуль может обойти цикл сканирования главного процессора SLC и напрямую запустить соответствующий твердотельный выход на аппаратном уровне. Такая скорость отклика в микросекундах является решающим фактором для отрезания высокоскоростного движущегося материала и предотвращения перебега или перемотки.

Многорежимный счет и квадратурное декодирование: Модуль поддерживает несимметричный инкрементный, декрементный ввод, а также ввод квадратурных сигналов с фазовым сдвигом 90 градусов. Режим квадратурного декодирования не только обеспечивает 4-кратное увеличение разрешения, но и автоматически определяет направление вращения двигателя по последовательности фаз A/B, предоставляя наиболее достоверную физическую обратную связь для контура положения и измерения скорости.

Гибкое программное стробирование и аппаратная фиксация: Через 2 выделенных управляющих входа сигнал полевого оборудования может напрямую зафиксировать текущее значение счетчика или заморозить процесс счета. В сочетании с командами программного стробирования, выдаваемыми главным ПЛК, 1746-HSCE способен реализовать точный старт/останов счета и выравнивание данных в сложных технологических тактах, избегая рассинхронизации данных при высокочастотных прерываниях.

Независимая защита изолированных выходов: 4 полевых выхода имеют гальваническую развязку, которая строго изолирует противо-ЭДС индуктивных нагрузок на стороне привода от объединительной платы SLC. Даже в случае короткого замыкания или всплеска напряжения на внешних исполнительных механизмах, это не повлияет на главную систему управления в стойке, значительно повышая выживаемость системы в суровых условиях.

Области применения

В металлургии и металлообработке при контроле резки на заданную длину 1746-HSCE напрямую подключается к энкодеру мерительного ролика на линии холодной прокатки, отслеживая длину ленты в реальном времени. Когда значение счета достигает установленной длины, аппаратное обеспечение напрямую выдает сигнал на срабатывание летучих ножниц, обеспечивая точность резки в миллиметрах при высокоскоростном непрерывном производстве.

На высокоскоростных упаковочных конвейерах модуль отслеживает угол поворота главного вала через квадратурный энкодер, а в сочетании с аппаратным сигналом фиксации от оптического датчика реализует кулачковую синхронизацию на нескольких позициях, такую как изготовление пакета, наполнение и запечатывание, избегая смещения рисунка из-за ухода или растяжения упаковочной пленки.

В системах учета расхода и дозирования 1746-HSCE используется для сбора высокочастотных импульсов от турбинных или овально-шестеренчатых расходомеров. С помощью функции расчета скорости внутри модуля определяется мгновенный расход, а с помощью суммирующего счета выводится точный объем партии, отвечая строгим требованиям к соотношению компонентов в нефтехимической и пищевой промышленности.

Сопутствующие товары

1746-HSCE2 – Обновленная замена, двухканальный усовершенствованный модуль высокоскоростного счетчика
1746-IQ16 – Той же платформы другой интерфейс, модуль ввода на 16 точек пост. тока
1746-OW4 – Той же платформы другой интерфейс, модуль релейного вывода на 4 точки
1746-P4 – Комплектация, стандартный блок питания SLC 500
1747-L524 – Той же серии, модульный процессор SLC 500
1746-N2 – Комплектация, заглушка для пустого слота шасси
1747-AIC – Комплектация, звенной муфт DH-485
1746-RT25 – Комплектация, 25-контактная клеммная колодка

Установка и обслуживание

Подготовка к установке: Перед установкой 1746-HSCE необходимо правильно настроить переключатели конфигурации на нижней части модуля в соответствии с типом выходного сигнала полевого энкодера, чтобы различать дифференциальные и несимметричные сигналы и избежать сгорания входов из-за несоответствия напряжений. При подключении сигнальные кабели между энкодером и модулем должны быть экранированной витой парой, а экран должен быть заземлен в одной точке со стороны модуля для защиты от сильных синфазных помех, создаваемых преобразователями частоты. Кроме того, необходимо проверить потребление тока 0,9 А по шине 5 В, чтобы убедиться в достаточном запасе мощности блока питания стойки.

Рекомендации по обслуживанию: Основное внимание при обслуживании 1746-HSCE уделяется фиксации клеммной колодки и защите выходных цепей. На объектах с механическими вибрациями клеммная колодка (1746-RT25) может ослабнуть, что приведет к мерцанию сигнала; рекомендуется проводить затяжку с заданным крутящим моментом каждые полгода. Если к выходам подключены индуктивные нагрузки (например, катушки промежуточных реле), необходимо установить обратно параллельные диоды для защиты от обратных ЭДС, в противном случае высоковольтный импульс в момент размыкания контактов легко пробьет оптопару внутри модуля.

Гарантия на продукт

Мы обеспечиваем строгий уровень качества промышленных запасных частей для 1746-HSCE. Перед отправкой все модули проходят тестирование связи по объединительной плате и подачу высокочастотных импульсных сигналов на специализированном стенде SLC, что гарантирует отсутствие слепых зон на всех четырех входных каналах и безошибочную логику аппаратного сравнения выходов. Для компонентов, снятых с производства, мы предоставляем 12-месячную гарантию на все функции с услугой немедленной замены на аналогичную модель в случае аппаратного сбоя, не связанного с действиями пользователя. Наша техническая команда обладает глубокой экспертизой в архитектуре управления движением SLC и может предоставить полный комплекс удаленной поддержки — от устранения неисправностей проводки до настройки параметров счета, полностью устраняя ваши опасения по поводу простоев из-за отсутствия запчастей.
