Описание продукта

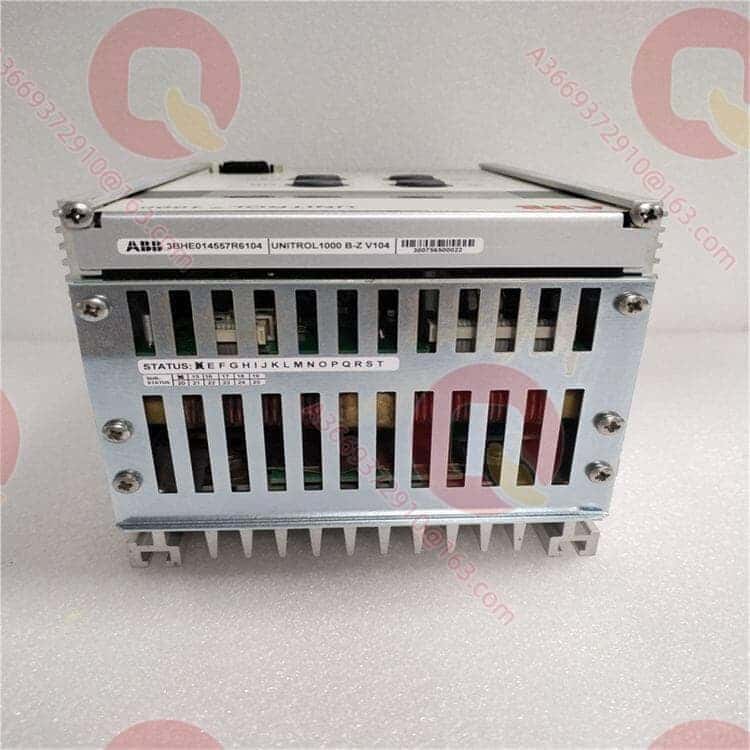

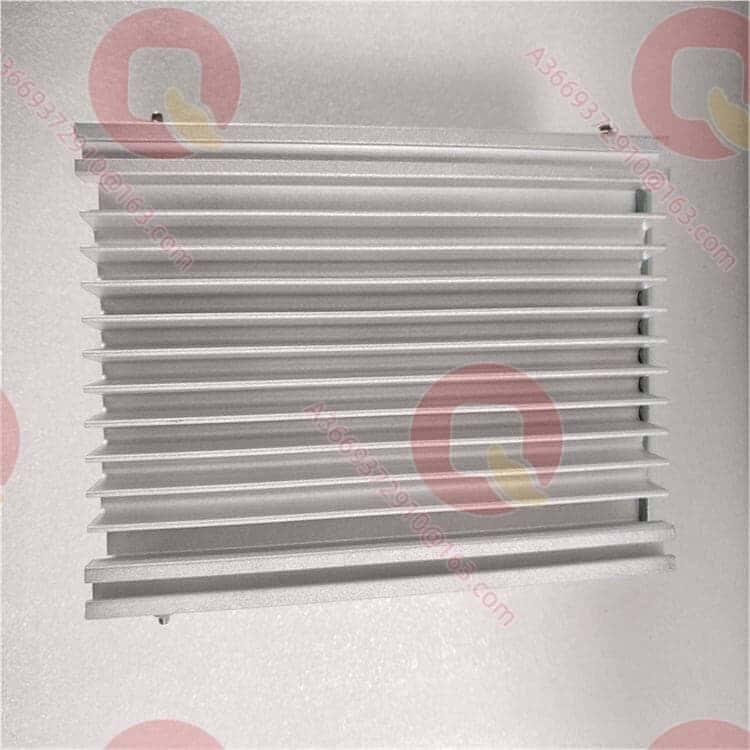

В области управления возбуждением генераторов малой и средней мощности аналоговые автоматические регуляторы напряжения (АРН) ранних поколений давно стали проблемой из-за температурного дрейфа и окисления контактов. UNITROL1000 3BHE014557R0003 от ABB представляет собой компактный цифровой АРН, специально разработанный для прямой замены устаревших аналоговых систем. Будучи базовым блоком семейства UNITROL, он выполняет критически важную задачу: в реальном времени считывает отклонение напряжения статора, вычисляет ПИД-регулирование и выдает точные импульсы управления тиристорами.
На реальных промышленных объектах, таких как промышленные ТЭЦ или малые ГЭС, часто возникают проблемы с колебаниями реактивной мощности при синхронизации и медленным восстановлением напряжения при резких сбросах нагрузки. Данная модель, благодаря высокопроизводительному микропроцессору, переводит процесс настройки с потенциометров на программный уровень. Это полностью устраняет дрейф нуля, характерный для аналоговых схем. Главная ценность модуля заключается в возможности полной цифровой модернизации логики управления без масштабной переделки внутренних проводок шкафа возбуждения, что значительно повышает динамическую реакцию агрегата на возмущения в сети.
Технические характеристики
| Название параметра | Значение |
|---|---|
| Модель продукта | ABB UNITROL1000 3BHE014557R0003 |
| Производитель | ABB |
| Тип продукта | Цифровой автоматический регулятор напряжения (АРН) |
| Мощность генератора | От 2 МВт до 30 МВт (зависит от конфигурации) |
| Вход измерения напряжения (ТН) | 100-120 В перем. тока или 400 В перем. тока |
| Вход измерения тока (ТТ) | 1 А или 5 А |
| Вспомогательное питание | 110-240 В перем. тока, 50/60 Гц |
| Макс. выходной ток управления | 10 А пост. тока (непрерывный) |
| Точность регулирования | ≤ ±0,5% |
| Интерфейс связи | Modbus RTU (RS-485) |
| Рабочая температура | От -10°C до +55°C |
| Степень защиты | IP20 (панельный монтаж внутри шкафа) |
| Способ монтажа | Врезной монтаж в панель шкафа управления |
Основные особенности и преимущества
Цифровое ядро без температурного дрейфа: В отличие от старых аналоговых плат на дискретных элементах, UNITROL1000 3BHE014557R0003 использует высокопроизводительный микроконтроллер для замкнутого контура регулирования. Программная настройка параметров ПИД навсегда избавляет от нестабильности контактов и изменения сопротивления под воздействием температуры, гарантируя одинаковую точность как в летнюю жару, так и в зимние морозы.
Реактивная статика и плавный переход в сеть: В модуле встроена цифровая компенсация реактивной мощности (статизм), которая настраивается программно. Это решает проблему перераспределения реактивной мощности между параллельно работающими генераторами. При переключении между островным режимом и работой в энергосистеме обеспечивается бесшовный переход стратегий управления.
Интеллектуальная защита по границам: Для исключения тяжелых режимов (например, замыкания во вторичной обмотке трансформатора возбуждения) интегрированы ограничители максимального (OEL) и минимального (UEL) тока возбуждения, а также ограничитель V/Hz. При резком просадке напряжения обеспечивается форсировка возбуждения, а при малых нагрузках блокируется недовозбуждение.

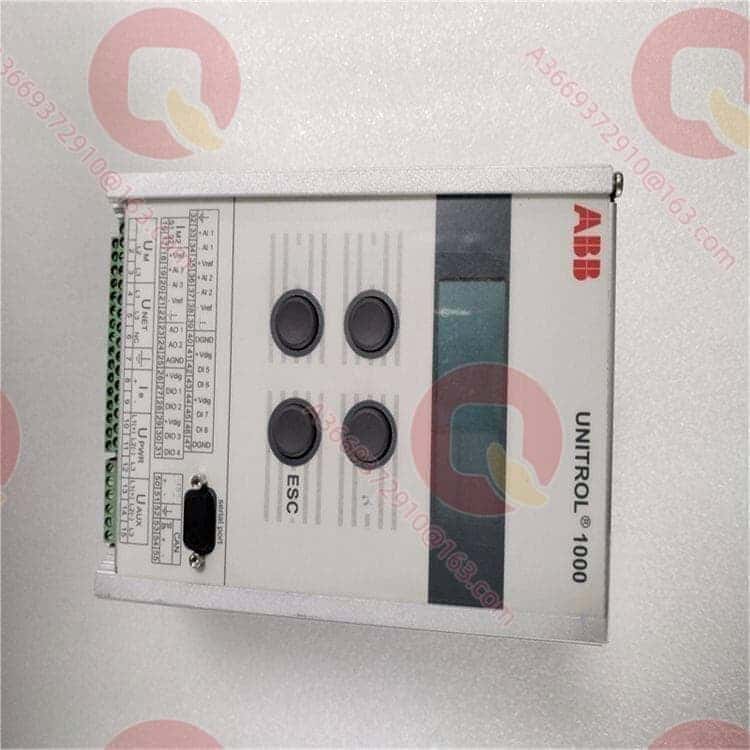

Диагностика без демонтажа: Оснащен матрицей светодиодов на лицевой панели и портом RS-485. Персонал может удаленно считывать осциллограммы и журналы форсировок через上位нюю систему, не отсоединяя клеммы, что радикально снижает время поиска скрытых дефектов в системе возбуждения.
Области применения
На малых гидроэлектростанциях UNITROL1000 3BHE014557R0003 широко применяется в системах самовозбуждения генераторов радиально-осевых и поворотно-лопатных турбин. Поскольку при сбросе нагрузки скорость вращения гидротурбины нарастает быстро, регулятор обеспечивает экстренное гашение поля, предотвращая перенапряжение, которое может пробить изоляцию статора, а также помогает调速ателю восстановить нормальный режим.
На промышленных ТЭЦ сахарных заводов, целлюлозно-бумажных комбинатов и химических производств модуль используется для турбин с противодавлением или теплофикационным отбором. При наличии ударных нагрузок, таких как мощные дробилки или резательные машины, АРН мгновенно увеличивает ток возбуждения, поддерживая стабильное напряжение на шинах собственных нужд. Кроме того, на дизельных генераторных станциях и в системах черного старта он выступает как центральный АРН, обеспечивая быстрое построение напряжения при полном обесточивании внешней сети.
Связанные продукты
UNITROL 1010: Модернизированная замена из той же серии с расширенными коммуникационными и управляющими функциями
UNITROL 1020: Вариант той же платформы для генераторов несколько большей мощности
UNITROL 5000: Старшая избыточная двухканальная система возбуждения ABB для крупных тепловых и атомных электростанций
UNL 14207: Комплементарная силовая секция трехфазного полностью управляемого выпрямителя, принимающая импульсы от данного АРН
Автоматы гашения поля ABB: Комплементарные выключатели цепи ротора для гашения магнитного поля и защиты от перенапряжений
Серия трансформаторов THL: Комплементарные понижающие разделительные трансформаторы, питающие выпрямитель и сам АРН
Установка и обслуживание

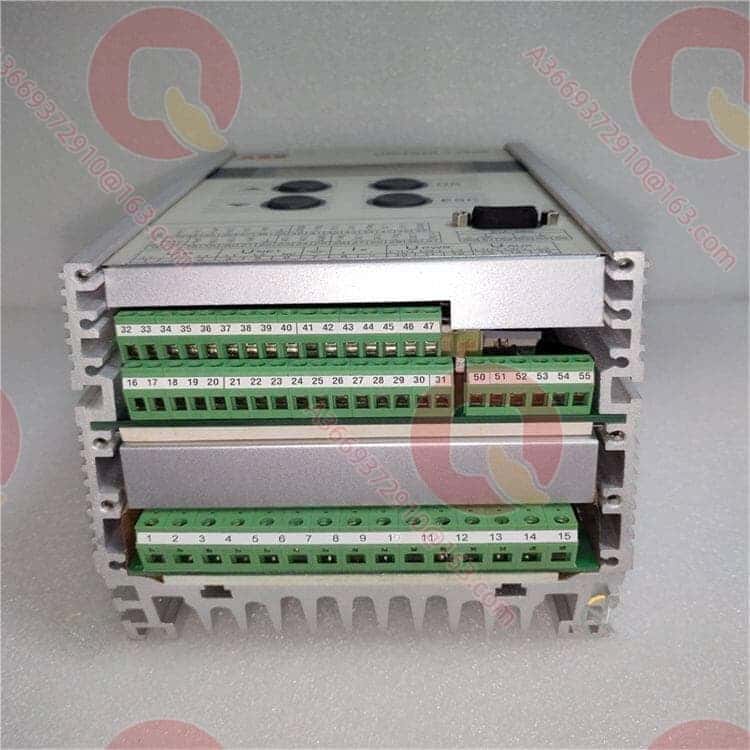

Подготовка к установке: Перед врезкой UNITROL1000 3BHE014557R0003 в панель шкафа возбуждения необходимо строго сверить размеры выреза и маркировку клемм. Поскольку цифровые АРН крайне чувствительны к высокочастотным помехам, измерительные цепи ТН должны быть выполнены экранированной витой парой с заземлением экрана только со стороны шкафа управления (запрещается заземлять с двух сторон, чтобы избежать токов петли). Перед подачей питания рекомендуется отключить выходные провода импульсов и осциллографом проверить фазировку вспомогательного питания для защиты встроенного импульсного блока.
Рекомендации по техническому обслуживанию: При плановых осмотрах обращайте особое внимание на светодиоды нормальной работы и аварийной сигнализации. После периода грозовой деятельности рекомендуется через ПО считать логи возмущений по цепи ТН, чтобы убедиться в отсутствии повреждений от перенапряжений. При длительных простоях генератора следует извлечь резервную батарею (если применимо) и плотно закрыть защитную крышку панели, предотвращая образование конденсата на плате, что сохранит ее электрический ресурс.
Гарантия продукта
Будучи «мозгом» контура возбуждения генератора, каждый поставляемый UNITROL1000 3BHE014557R0003 проходит тщательные тесты на старение и проверку динамической реакции на ступенчатое возмущение, что гарантирует симметричность выходных импульсов и точность регулирования согласно заводским стандартам. Учитывая актуальность замены снятых с производства аналоговых систем, мы поддерживаем постоянный складской запас для экстренных поставок на электростанции. Все запчасти поставляются с расширенной гарантией 12 месяцев, а команда инженеров, глубоко знающих топологию систем возбуждения ABB, оказывает всестороннюю поддержку — от проверки полярности ТН/ТТ и базовой настройки ПИД до комплексных испытаний под нагрузкой при включении параллельно с сетью, полностью исключая технические риски при замене оборудования.
