Описание продукта

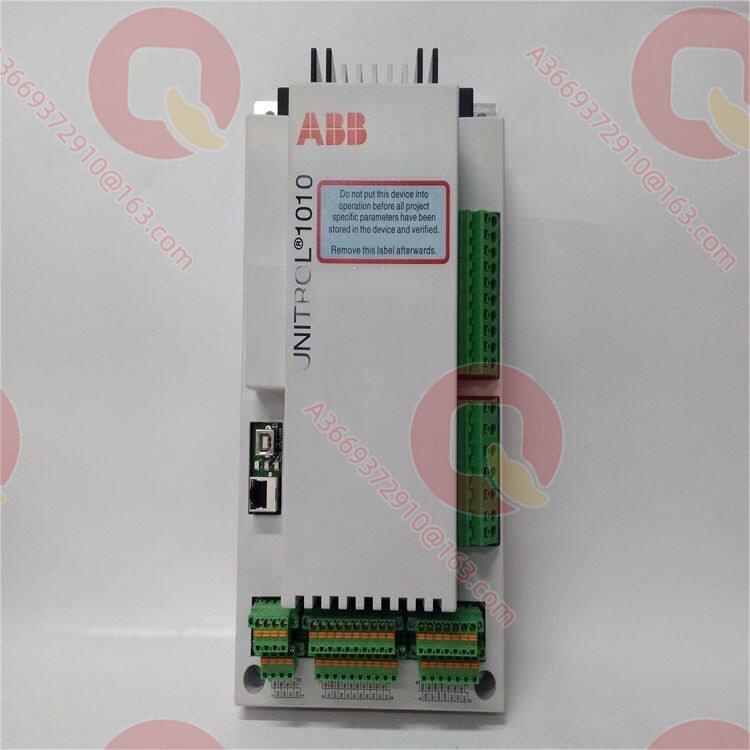

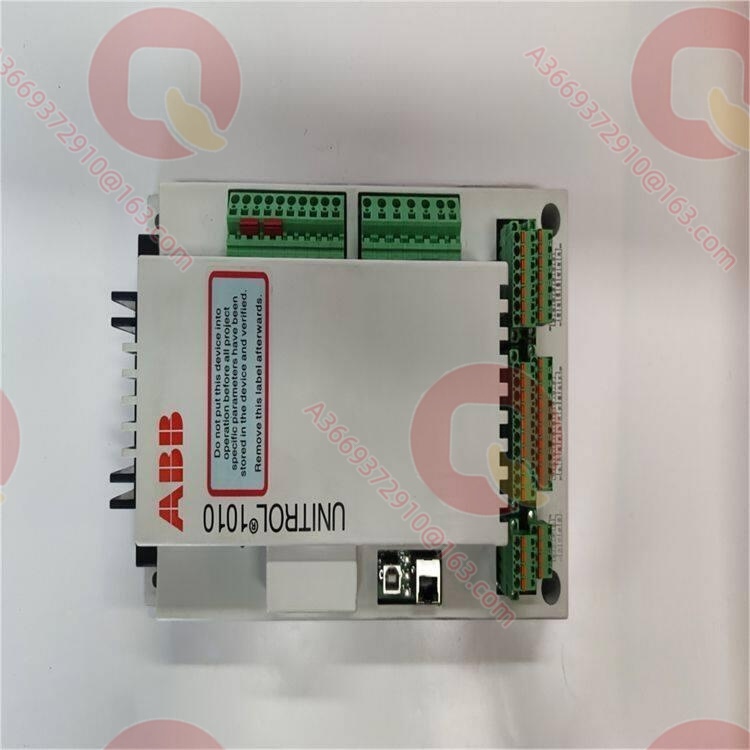

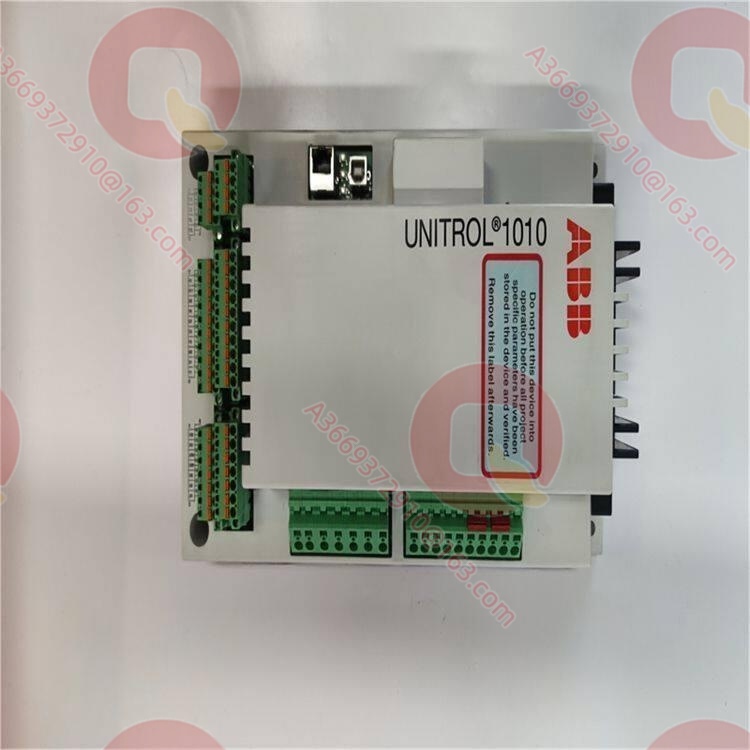

В сфере управления возбуждением генераторов переход от аналоговых технологий к полностью цифровым требует от контроллеров более высокой вычислительной мощности и развитых возможностей интеграции. UNITROL1010 3BHE035301R1002 от ABB представляет собой высокопроизводительный одноканальный цифровой автоматический регулятор напряжения (АРН), позиционируемый как улучшенное основное устройство в линейке UNITROL 1000. В системе он отвечает за обработку электрических параметров в реальном времени, выполнение сложных алгоритмов замкнутого регулирования и выдачу высокоточных импульсов управления на силовой выпрямитель.
В отличие от ранних базовых моделей, данный модуль решает проблему ограниченной связи и непрозрачности статусов при интеграции старых шкафов возбуждения в современные системы DCS. Сохраняя высокую точность регулирования без аналогового температурного дрейфа, он через расширенные цифровые шины передает десятки внутренних рабочих параметров непосредственно в верхний уровень мониторинга. Для электростанций, сталкивающихся со старением оборудования при отсутствии бюджета на полную замену, обновление только этого основного контроллера позволяет существенно повысить динамику регулирования реактивной мощности и качество отслеживания отказов без изменения конструкции силового шкафа.
Технические характеристики
| Название параметра | Значение |
|---|---|
| Модель продукта | ABB UNITROL1010 3BHE035301R1002 |
| Производитель | ABB |
| Тип продукта | Улучшенный цифровой автоматический регулятор напряжения (АРН) |
| Мощность генератора | От 5 МВт до 100 МВт (зависит от конфигурации выпрямителя) |
| Вход измерения напряжения (ТН) | 100-130 В перем. тока / 400-500 В перем. тока (конфигурируемо) |
| Вход измерения тока (ТТ) | 1 А / 5 А |
| Интерфейс верхнего уровня | Modbus RTU, Profibus DP (опционально) |
| Вспомогательное питание | 110-250 В перем./пост. тока (широкий диапазон) |
| Точность регулирования | ≤ ±0,5% (в установившемся режиме) |
| Выход импульсов управления | 6 двойных импульсов для трехфазного полностью управляемого моста |
| Рабочая температура | От -10°C до +55°C |
| Способ монтажа | Врезной монтаж в панель шкафа управления |
Основные особенности и преимущества
Расширенная интеграция с DCS: В отличие от стандартных регуляторов с базовым последовательным портом, UNITROL1010 3BHE035301R1002 поддерживает высокоскоростной обмен данными с DCS по промышленным шинам, таким как Profibus DP. Операторский персонал может в режиме реального времени отслеживать глубокие параметры (ток возбуждения, отклонение напряжения, состояния ограничителей) на рабочей станции без множества жестких проводных связей, что критически повышает информативность системы.
Адаптивное управление и плавная синхронизация: Внутренне реализовано несколько наборов ПИД-параметров, оптимизированных для разных режимов (набор напряжения, холостой ход, работа под нагрузкой). Автоматическое переключение между ними сглаживает броски реактивной мощности в момент включения генератора в сеть, предотвращая ложные срабатывания защит от потери возбуждения или перевозбуждения.
Самодиагностика и осциллографирование: Модуль имеет энергонезависимую память для непрерывной записи осциллограмм напряжения и тока за несколько периодов до и после возмущения в сети. При неясных отключениях эти данные позволяют точно реконструировать поведение системы возбуждения, избавляя от необходимости анализа отказов вслепую.
Совместимость форм-фактора и низкая стоимость модернизации: Физические размеры и назначение клеммной колодки на задней панели спроектированы с учетом обратной совместимости со старыми шкафами UNITROL. Модернизация обычно не требует переточки отверстий в панели или大规模ной замены кабелей ТН/ТТ, что значительно сокращает окно простоя оборудования.
Области применения
На средних гидроэлектростанциях UNITROL1010 3BHE035301R1002 часто выступает в качестве центрального блока систем самовозбуждения поворотно-лопастных и ковшовых турбин. В периоды паводков, когда часты сбросы нагрузки и резкие изменения напора, его способность к быстрой форсировке и гашению поля нивелирует сильные колебания напряжения, вызванные увеличением частоты вращения, обеспечивая безопасность турбогенератора.
На промышленных ТЭЦ крупных нефтехимических комплексов или металлургических комбинатов модуль применяется для турбогенераторов, питающих мощные компрессоры или дутьевые вентиляторы доменных печей. В таких условиях наличие дуговых сталеплавильных печей и мощных прокатных станов вызывает глубокие провалы напряжения. Благодаря алгоритмам быстрой компенсации реактивной мощности данного регулятора, ТЭЦ не только поддерживает стабильность шин собственных нужд, но и выдает электроэнергию требуемого качества. Кроме того, на газотурбинных электростанциях пикового типа он обеспечивает требуемые сетью динамические характеристики для надежного черного старта и работы в изолированном режиме.
Связанные продукты
UNITROL 1000: Базовый АРН той же серии с упрощенным функционалом, обычно рассматриваемый как предшественник при модернизации
UNITROL 1020: Вариант той же платформы с аппаратной адаптацией под генераторы другой мощностной категории
UNITROL 5000: Старшая двухканальная резервированная система возбуждения ABB для крупных тепловых и атомных энергоблоков
UNL 14211: Комплементарный силовой трехфазный тиристорный мост, непосредственно принимающий импульсы от данного АРН
Серия выключателей EGC: Комплементарные автоматические выключатели цепи ротора для гашения поля и защиты от перенапряжений
Специальные трансформаторы ABB: Понижающие разделительные трансформаторы, обеспечивающие питание выпрямителя и цепей управления
Панель CSDP: Комплементарная панель местного управления и настройки параметров с цифровой индикацией
Установка и обслуживание
Подготовка к установке: Перед врезкой UNITROL1010 3BHE035301R1002 в панель необходимо полностью обесточить главные цепи переменного и постоянного тока шкафа возбуждения и проверить отсутствие напряжения. Критически важно сверить назначение клемм на задней панели старого шкафа с новым модулем; фазировка цепей ТН и полярность ТТ не должны быть перепутаны. Поскольку плата содержит высокочувствительные микросхемы связи, коммуникационные кабели следует прокладывать на расстоянии не менее 30 см от силовых шин, используя исключительно экранированную витую пару.
Рекомендации по техническому обслуживанию: Во время плановых ремонтов подключайте специализированное ПО к модулю для проверки ухода внутренних часов и очистки журналов аварий с целью освобождения памяти. Обращайте особое внимание на состояние позолоченных контактов разъемов на задней панели: при обнаружении окисления используйте специальные очистители контактов, избегая наждачной бумаги. Для модулей, проработавших более 5 лет, рекомендуется при ремонте измерить емкость внутренних резервных конденсаторов, чтобы предотвратить потерю конфигурации при полном исчезновении питания на станции.
Гарантия продукта
Являясь вычислительным ядром системы возбуждения, каждый поставляемый UNITROL1010 3BHE035301R1002 проходит 72-часовую камеру тепла и холода, а также полную калибровку симметрии импульсов и тест на ступенчатое возмущение, гарантируя полное соответствие программно-аппаратных комплексов заводским стандартам. Понимая острую нехватку запчастей на стареющих электростанциях, мы создали глубокую глобальную сеть sourcing и постоянный склад для экстренных поставок. Все модули сопровождаются гарантией 12 месяцев, а команда инженеров с опытом сотен модернизаций шкафов возбуждения обеспечивает удаленную проверку конфигурации, помощь в разводке кабелей и пусконаладочные работы, гарантируя безопасность и успех каждой модернизации системы возбуждения.
