TRICONEX 4119A Модуль расширенной интеллектуальной связи (EICM) TRICONEX 4119A

Многие товары еще не доступны. Свяжитесь с нами, чтобы узнать о них больше.

В случае несоответствия модели товара и представленного изображения преимущество имеет модель. Для получения конкретных фотографий товара свяжитесь с нами, и мы сделаем снимки товара для подтверждения.

У нас расположено несколько складов по всему миру, поэтому просим понять, что точный ответ может занять несколько часов. Конечно, мы ответим на ваши вопросы как можно скорее.

Обзор продукта

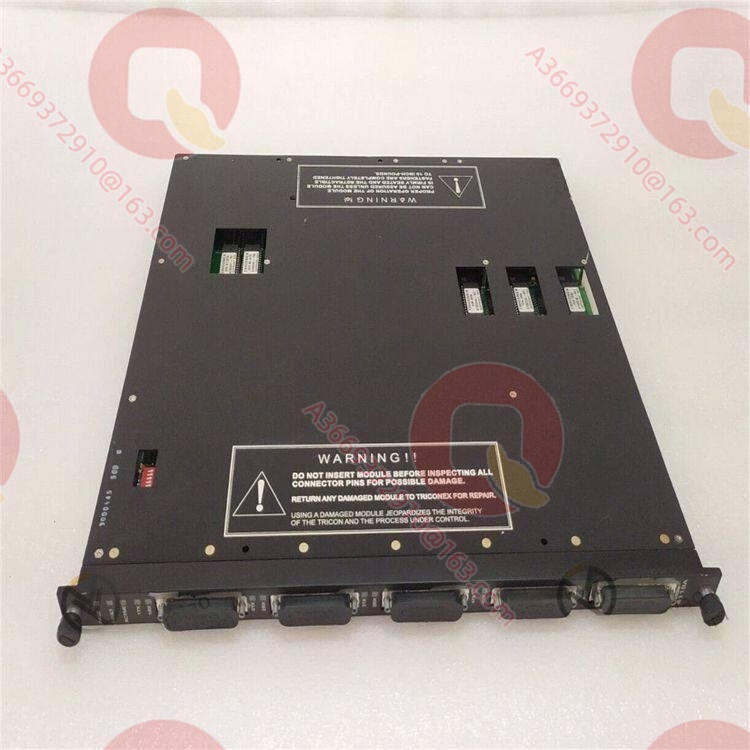

TRICONEX 4119A — это модуль расширенной интеллектуальной связи (Enhanced Intelligent Communication Module, EICM) для контроллеров Tricon, предназначенный для организации обмена данными между системой безопасности Tricon и внешними устройствами: Modbus‑мастерами и слейвами, рабочими станциями TriStation 1131, а также принтерами. Модуль имеет четыре последовательных порта (RS‑232/RS‑422/RS‑485) и один параллельный Centronics‑порт, что позволяет строить гибкие коммуникационные архитектуры в рамках одного модуляsauldcs.com+1.

В проектах нефтегазовой, энергетической и других отраслей TRICONEX 4119A выполняет функцию шлюза между уровнем безопасности (SIS) и уровнем АСУ ТП. Через него Tricon передает наверх критические сигналы о состоянии блокировок, аварийных событиях и диагностике, а получает управляющие команды и уставки от DCS/SCADA. Высокий уровень изоляции портов и поддержка промышленных протоколов Modbus и TriStation делают его ключевым звеном для интеграции систем противоаварийной защиты в общую информационную инфраструктуру предприятияsauldcs.com+1。

Технические характеристики

Основные особенности и преимущества

Многопротокольная и многопортовая архитектура：TRICONEX 4119A объединяет в одном модуле несколько коммуникационных интерфейсов: четыре последовательных порта и один параллельный. Последовательные порты могут быть независимо сконфигурированы как RS‑232 (точка‑точка) или RS‑485 (магистраль с несколькими устройствами), что упрощает интеграцию Modbus‑устройств и рабочих станций TriStation. Параллельный порт обеспечивает подключение принтера для печати аварийных сообщений и протоколов событийsauldcs.com+1.

Надежность для систем безопасности：Порты гальванически изолированы (500 В DC), что защищает контроллер Tricon от помех и перенапряжений, наводимых в полевых сетях. Модуль поддерживает как режим Modbus RTU, так и ASCII, что упрощает сопряжение с большинством DCS/SCADA‑систем. Встроенные механизмы диагностики и контроля времени ожидания позволяют вовремя обнаруживать нарушения связи и предотвращать использование ошибочных данных в логике безопасностиsauldcs.com+1.

Гибкость топологии и масштабируемость：Один каркас Tricon может содержать до двух модулей TRICONEX 4119A, каждый из которых способен работать с несколькими Modbus‑мастерами. В режиме RS‑485 к одной магистрали можно подключать до 32 слейвов на расстоянии до 1200 м, что делает модуль удобным решением для распределенных объектов (например, компрессорных станций, эстакад наливa и др.)sauldcs.com。

Удобство эксплуатации и диагностики：На лицевой панели модуля предусмотрены светодиодные индикаторы состояния модуля (PASS/FAULT/ACTIVE) и активности по каждому порту (TX/RX). Это позволяет оперативно оценить исправность модуля и наличие обмена данными без привлечения дополнительного диагностического оборудования. Допускается замена неисправного EICM под напряжением (без остановки контроллера), что повышает коэффициент готовности системыsauldcs.com。

Области применения

Нефтегазовая и нефтехимическая промышленность：На установках гидрокрекинга, риформинга, производства серы и других объектах TRICONEX 4119A используется для связи Tricon‑систем ПАЗ с DCS/SCADA, передачи сигналов блокировок, аварий и диагностических сообщений на верхний уровень управления, а также для приема команд от операторских станций.

Магистральные трубопроводы и компрессорные станции：Модуль обеспечивает обмен данными с удаленными RTU, контроллерами компрессоров и системами учета газа по RS‑485, позволяя собирать данные с нескольких пунктов в единую диспетчерскую систему и параллельно печатать отчеты и аварийные протоколы.

Энергетика：На ТЭС и ГТУ TRICONEX 4119A интегрирует системы защиты котлов (FSSS) и турбин (ETS) в общую схему АСУ ТП, обеспечивая обмен информацией с верхним уровнем и возможность распечатки событий для расследования инцидентов.

Промышленная автоматизация и IIoT：В металлургии, целлюлозно‑бумажной и других отраслях модуль выступает шлюзом между Tricon‑контроллерами и системами MES/SCADA, обеспечивая передачу данных о состоянии оборудования и безопасности в информационные системы предприятия для мониторинга и анализа.

Связанные продукты

TRICONEX 4351B/4352B：Модули коммуникации Tricon (TCM) с Ethernet‑ и последовательными портами, альтернативное решение для сетей на базе Ethernetsauldcs.com.
TRICONEX 3008：Главный процессор Tricon, выполняющий логику безопасности и обмен данными с TRICONEX 4119A через шину каркасаsauldcs.com.
TRICONEX 8312：Модуль питания 24 В DC, обеспечивающий напряжение для всех модулей в каркасе, включая EICMsauldcs.com.
TRICONEX 4409：Модуль Safety Manager (SMM) для сопряжения с сетью Honeywell UCN (TDC‑3000), другой специализированный коммуникационный модуль Triconsauldcs.com.
TRICONEX 3625/3664/3674：Модули дискретного вывода, участвующие в схемах дистанционного управления через Modbus и TriStationsauldcs.com.
TRICONEX 3503E/3505E：Модули дискретного ввода, передающие состояние полевых сигналов в Tricon для последующей передачи через TRICONEX 4119A на верхний уровеньsauldcs.com。

Монтаж и обслуживание

Подготовка к монтажу：Перед установкой TRICONEX 4119A необходимо проверить совместимость каркаса и версии ПО Tricon (v9–v11). Следует заранее определить конфигурацию каждого последовательного порта (RS‑232/RS‑422/RS‑485), тип интерфейса и наличие терминаторов. Особое внимание уделяется заземлению каркаса и экранов кабелей: качественное заземление и правильная разводка экранов снижают уровень помех и повышают надежность связи.

Рекомендации по обслуживанию：Регулярно осматривайте индикаторы состояния на лицевой панели модуля. При частых ошибках связи проверяйте целостность кабелей, правильность терминирования RS‑485‑линий и настройки скорости/формата данных. Замена модуля TRICONEX 4119A допускается без останова контроллера, но требует аккуратности для избежать повреждения разъемов. Рекомендуется вести журнал событий связи и статистику ошибок для своевременного выявления деградации коммуникационных каналов…

Гарантия продукта

Поставляемые модули TRICONEX 4119A проходят входной контроль и функциональное тестирование, включая проверку последовательных и параллельного портов, изоляции и соответствия протоколам Modbus и TriStation. Мы понимаем ответственность, связанную с эксплуатацией систем ПАЗ, поэтому гарантируем соответствие модулей техническим условиям Triconex и предоставляем гарантию сроком не менее 12 месяцев. Наша команда оказывает техническую поддержку по проектированию сетей, конфигурированию параметров связи и диагностике неисправностей, помогая обеспечить надежную интеграцию Tricon‑систем в информационную инфраструктуру предприятия.
