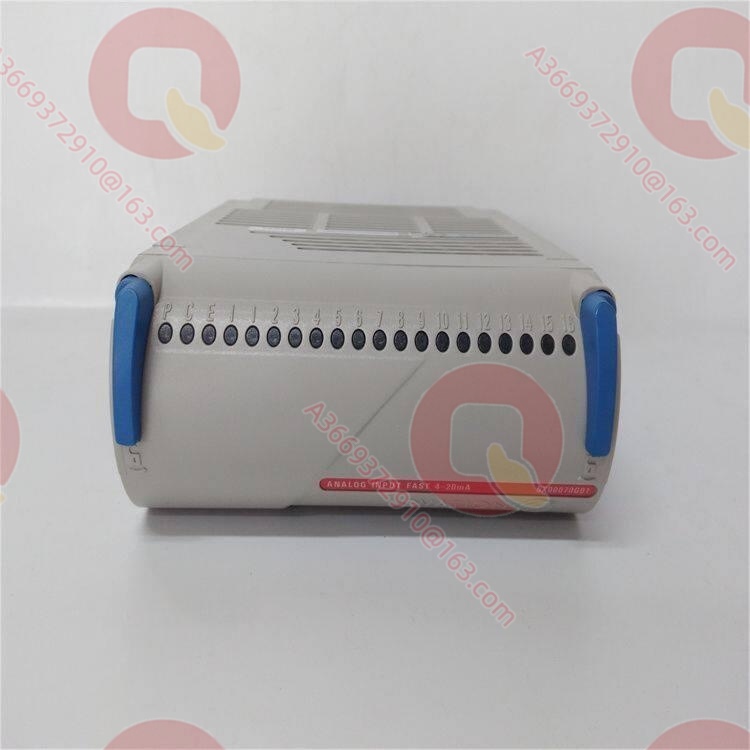

Emerson 5X00070G01 Высокоскоростной электронный модуль аналогового ввода 5X00070G01

Описание продукта

5X00070G01 — высокоскоростной электронный модуль аналогового ввода (High Speed Analog Input Electronics Module) для DCS Ovation компании Emerson (ранее Westinghouse), выполненный по 14-разрядной А/Ц-архитектуре с 8 независимыми изолированными каналами для токовых сигналов 4–20 мА; это одна из основных моделей семейства I/O Ovation для высокоточного и высокодинамичного сбора технологических переменныхplcdcsmodule.com+1.

Согласно официальному «Ovation I/O Reference Manual» (IPU205/R3-1150): модуль высокоскоростного аналогового ввода состоит из 8 групп независимо изолированных входных каналов с разрешением 14 бит и скоростью преобразования 50 или 60 выборок в секунду; входные сигналы через соответствующий модуль Personality проходят подготовку и маршрутизацию к электронному модулю, при этом модуль Personality одновременно обеспечивает защиту от импульсных перенапряжений входных цепей электронного модуля; электронный модуль выполняет аналого-цифровое преобразование и взаимодействует с контроллером по последовательной шине I/O Ovationplcdcsmodule.com. Семейство по диапазону входа разделено на версии G01 (ток 4–20 мА), G02 (напряжение ±1 В), G03 (напряжение ±5 В / ±10 В), G04 (милливольты ±20 / ±50 / ±100 мВ), при этом 5X00070G01 как токовая версия является стандартным выбором для сбора технологических переменных электростанций (давление, расход, уровень).

Технические характеристики

Ключевые особенности и преимущества

14-разрядное разрешение и высокая скорость выборки: 8 групп независимо изолированных каналов обеспечивают 14-разрядное разрешение и скорость преобразования 50/60 выборок в секунду, что по динамическому отклику превосходит стандартные модули аналогового ввода и подходит для быстро меняющихся переменных — колебаний давления, пульсаций расходаplcdcsmodule.com.

Независимая изоляция по каналам: между 8 каналами и между каналами и шиной обеспечена независимая изоляция, отказ одного канала не затрагивает соседние, разности потенциалов земли и синфазные помехи между каналами не взаимодействуют, что важно для объектов с разнесёнными точками заземления и длинными кабелями.

Защита от импульсных перенапряжений в Personality: входные сигналы проходят подготовку через модуль Personality, который одновременно содержит сеть защиты от импульсных перенапряжений — переходные перенапряжения полевой стороны в первую очередь принимают на себя цепи Personality, защищая измерительные цепи электронного модуляplcdcsmodule.com.

Прямой приём токовых сигналов 4–20 мА: версия G01 соответствует наиболее распространённому стандарту токовых сигналов промышленных датчиков, что позволяет подключать основные датчики давления, расхода и уровня без внешних преобразователей, упрощая интеграцию системы.

Единая экосистема Ovation: модуль взаимодействует с контроллером по последовательной шине I/O Ovation, конфигурирование, калибровка и диагностика ведутся в единой платформе I/O Builder, с теми же процедурами обслуживания, что и для других стандартных модулей I/O.

Области применения

5X00070G01 размещается в шкафах I/O контуров технологического регулирования на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется Ovation DCSpco2.com+1. Типовые задачи: сбор давления свежего и вторичного пара, измерение расхода питательной и конденсатной воды, контроль уровня барабана и деаэратора, измерение давления в тракте воздух-газ, а также сбор технологических параметров вспомогательных механизмов — мельниц, питательных насосов.

Благодаря характеристике высокой скорости выборки модуль особенно применим в двух ситуациях: для технологических переменных с требованиями к скорости сбора (мониторинг колебаний давления, быстродействующие контуры расхода), где возможностей стандартных модулей недостаточно; и в проектах расширения действующих систем Ovation, где требуются более высокая точность и изоляционные характеристики. В архитектуре удалённого I/O 5X00070G01 также может устанавливаться в шкафах удалённых узлов вместе с модулями стандартного I/O (в паре с 1C31203G01, 1C31204G01, 1C31205G01 и другими компонентами удалённого узла), сводя удалённые технологические сигналы в Ovation на месте, сокращая длину кабелей датчиков и улучшая качество сигнала.

Сопутствующие продукты

5X00070G02: высокоскоростной электронный модуль аналогового ввода той же серии (±1 В); параллельный выбор по диапазонуplcdcsmodule.com.
5X00070G03: высокоскоростной электронный модуль аналогового ввода той же серии (±5 В / ±10 В); версия для сценариев с напряжением.
5X00070G04: высокоскоростной электронный модуль аналогового ввода той же серии (±20 / ±50 / ±100 мВ); версия для термопар и низкоуровневых сигналов.
1C31227G01: модуль Personality высокоскоростного аналогового ввода; комплектующее использование с 5X00070G01dcsmodule.com.
1C31224G01 / 1C31227G01: стандартная пара электронного/персонального модулей аналогового ввода Ovation (стандартная скорость) для обычного сбора.
5X00058G01 / 5X00059G01: электронный/персональный модули HART аналогового ввода Ovation; выбор для интеллектуальных приборов.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении высокоскоростных модулей аналогового ввода в шкафу удалённого узла.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что полевые датчики выдают двух- или трёхпроводной сигнал 4–20 мА, модуль Personality 1C31227G01 установлен и полевые кабели расключены; установите 5X00070G01 по шпонкам направляющих базы, перед ним вставьте модуль Personality; по схеме клеммника подключите положительные и отрицательные линии сигнала каждого канала и экраны (одноточечное заземление), разведите сигнальные и силовые кабели по разным лоткам; после подачи питания загрузите конфигурацию каналов через I/O Builder и сверьте показания каналов в точках нуля и полной шкалы.

Рекомендации по обслуживанию: во время ремонтов выполните калибровку нуля и полной шкалы по каждому каналу, зафиксировав отклонения как историческую базу; измерьте входное сопротивление и сопротивление изоляции каналов, проверьте затяжку клемм, непрерывность заземления экранов и состояние сети защиты от импульсных перенапряжений на модуле Personality. При дрейфе или аномалиях показаний канала сначала измерьте выходной ток датчика на клеммах Personality и лишь затем относите отказ к датчику, кабелю или электронному модулю. 5X00070G01 не требует регламентного обслуживания; рекомендуется держать 1–2 резервных электронных модуля по числу каналов шкафа в паре с 1C31227G01.

Гарантия на продукт

Поставляемые модули 5X00070G01 проходят внешний контроль, испытания точности 14-разрядного А/Ц, проверку изоляции каналов и подтверждение скорости выборки в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующий модуль Personality 1C31227G01 и версии G02/G03/G04 того же ряда поставляются комплектно. Инженеры знакомы с конфигурированием, калибровкой и диагностикой подсистемы высокоскоростного аналогового ввода Ovation и готовы помочь со сверкой конфигурации каналов, проверкой точности и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
