Emerson 1C31227G01 Персональный модуль аналогового ввода 1C31227G01

Описание продукта

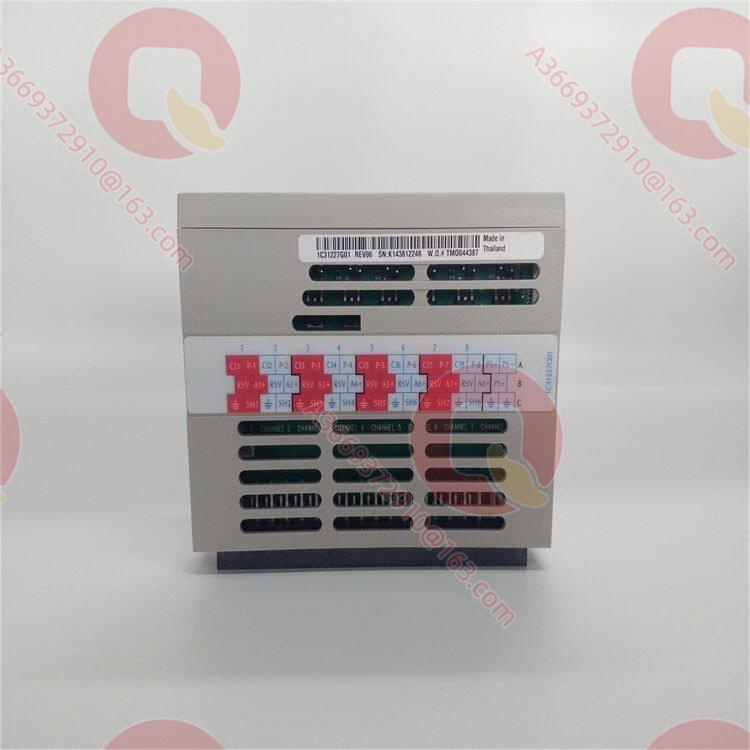

1C31227G01 — персональный модуль аналогового ввода (Analog Input Personality Module, PMOD) для DCS Ovation компании Emerson (ранее Westinghouse); он работает в паре с электронным модулем аналогового ввода 1C31224G01 и образует полный 8-канальный узел аналогового ввода, отвечая за подключение полевых сигналов, расключение и электрическую защитуinnoplcsync.com+1.

В двухплатной архитектуре Ovation «электронный модуль + персональный модуль» электронная плата отвечает за А/Ц-преобразование и цифровую обработку, а персональный модуль аппаратной конфигурацией определяет диапазон сигнала и схему подключения каналов — официальное руководство относит 1C31227G01 к версиям 14-битного высокоскоростного аналогового ввода, поддерживающим малосигнальные диапазоны ±100 мВ, ±250 мВ, ±1 Вnexinstrument.com. Это означает, что помимо обработки основных токовых сигналов 4–20 мА в паре с 1C31224G01 модуль может обслуживать милливольтовые сигналы термопар после компенсации холодного спая, выходы тензометрических мостовых схем и другие маловольтные источники, расширяя область применения аналогового ввода Ovation на задачи измерения температуры и высокоразрешающего сбора. Для основного оборудования и вспомогательных цехов станций с высокой плотностью КИПиА и требованием длительного стабильного сбора 1C31227G01 является обязательным полевым интерфейсным уровнем цепи аналогового ввода Ovation.

Технические характеристики

Ключевые особенности и преимущества

Поддержка нескольких малосигнальных диапазонов: в отличие от однотипных персональных версий, покрывающих только токовые диапазоны, 1C31227G01 поддерживает малосигнальные варианты ±100 мВ, ±250 мВ, ±1 В и может напрямую работать с термопарами, милливольтовыми датчиками и тензометрическими мостами, исключая внешние милливольтовые усилители и упрощая аппаратную цепь контуров измерения температуры и высокоразрешающего сбораnexinstrument.com.

Удобство двухплатного обслуживания: электронный модуль отделён от персонального — при замене электроники полевые кабели не разбираются; на боковой поверхности клеммника нанесена упрощённая схема расключения, что позволяет монтировать по рисунку и избегать повреждения каналов из-за неправильного подключенияinnoplcsync.com.

Слой электрической защиты: импульсные перенапряжения и ошибочные подключения со стороны поля принимают на себя оконечные сети персональной панели, защищая измерительные цепи электронного модуля 1C31224G01 и снижая вероятность выхода из строя дорогостоящей электроники.

Экономичная стратегия ЗИП: как персональный модуль изделие существенно дешевле электронной платы; резерв 1C31227G01 комплектуется пропорционально числу каналов шкафа в сочетании с небольшим количеством электронных модулей, образуя сбалансированную структуру запасных частей.

Единая экосистема Ovation: конфигурирование диапазонов, калибровка и диагностика модуля выполняются в единой платформе I/O Builder Ovation, что упрощает подготовку персонала по сравнению с разнородными системами.

Области применения

Применение 1C31227G01 полностью связано с электронным модулем 1C31224G01; модуль размещается в шкафах I/O контуров технологического регулирования на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется Ovation DCSinnoplcsync.com+1. Типовые задачи: приём сигналов датчиков давления и температуры систем свежего и вторичного пара и питательной воды (4–20 мА); анализ содержания кислорода в дымовых газах, измерение давления в тракте воздух-газ; сбор ключевых технологических переменных — уровня барабана, уровня деаэратора, вакуума в конденсаторе; а также приём милливольтовых сигналов термопар после компенсации холодного спая (за счёт малосигнальных диапазонов).

В архитектуре удалённого I/O 1C31227G01 и 1C31224G01 могут устанавливаться в шкафах удалённых узлов вместе с модулями стандартного I/O (в паре с 1C31203G01, 1C31204G01, 1C31205G01 и другими компонентами удалённого узла), сводя технологические сигналы, удалённые от контроллера, в Ovation на месте и сокращая длину кабелей датчиков. В основном оборудовании станции, химводоочистке, насосных станциях циркуляционного водоснабжения и других участках с высокой плотностью КИПиА модуль, как полевой интерфейсный уровень цепи аналогового ввода Ovation, является ключевым базовым компонентом, обеспечивающим точность и длительную надёжность сбора.

Сопутствующие продукты

1C31224G01: электронный модуль аналогового ввода (8 каналов, 14 бит); комплектующее использование с 1C31227G01shanghai-automation-instrumentation.com.
1C31227G02: электронный модуль дискретного вывода (24/48 В пост. тока, изолированный); соседний по номеру, но иного назначения продукт того же стандартного семейства I/O Ovation.
1C31232G02: электронный модуль дискретного ввода (24/48 В перем., дифференциальный); развёртывается на той же ветви I/O.
1C31129G01 / G03: пара модулей RTD-ввода Ovation (электронный/персональный); специализированный выбор для прямого подключения сигналов температуры (Pt100 и др.).
1C31150G01 / 1C31166G01: другие модели аналогового ввода/вывода Ovation; развертываются на той же ветви I/O.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении модулей аналогового ввода в шкафу удалённого узла.
1B30035H01: задняя панель контроллера Ovation (CBO), несущая стандартные ветви I/O.

Монтаж и обслуживание

Подготовка к монтажу: определите тип и диапазон полевых сигналов (4–20 мА через электронный модуль или малосигнальные варианты ±100/±250/±1000 мВ); установите 1C31227G01 в слот персонального модуля перед электронным модулем 1C31224G01, ориентируясь по шпонкам направляющих базы; по схеме на боковой поверхности клеммника подключите положительные и отрицательные линии сигнала каждого канала и экраны (одноточечное заземление), разведите сигнальные и силовые кабели по разным лоткам; после подачи питания загрузите конфигурацию каналов через I/O Builder и сверьте показания каналов в точках с известными входными значениями.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние клеммника — окисление, ослабление затяжки, пыль; во время ремонтов выполните калибровку нуля и полной шкалы по каждому каналу, измерьте входное сопротивление и сопротивление изоляции, проверьте непрерывность заземления экранов. При дрейфе показаний или обрыве канала сначала измерьте выход источника сигнала на клеммах персональной панели и лишь затем отнесите отказ к датчику, кабелю или электронному модулю. Сам 1C31227G01 — пассивная плата расключения с низкой аварийностью, но в резерве его рекомендуется хранить в паре с электронным модулем 1C31224G01, комплектуя по числу каналов шкафа.

Гарантия на продукт

Поставляемые модули 1C31227G01 проходят внешний контроль, проверку целостности цепей расключения и функциональную проверку диапазонных вариантов в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Поставки этого персонального модуля стабильны: стандартные объёмы отгружаются со склада, возможна комплектная поставка с электронным модулем 1C31224G01 для удобного формирования ЗИП по конфигурации шкафов. Инженеры знакомы с двухплатной архитектурой и выбором диапазонных вариантов подсистемы аналогового ввода Ovation и готовы помочь со сверкой клемм, подтверждением конфигурации диапазонов и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
