Emerson 1C31223G01 База релейного вывода 1C31223G01

Описание продукта

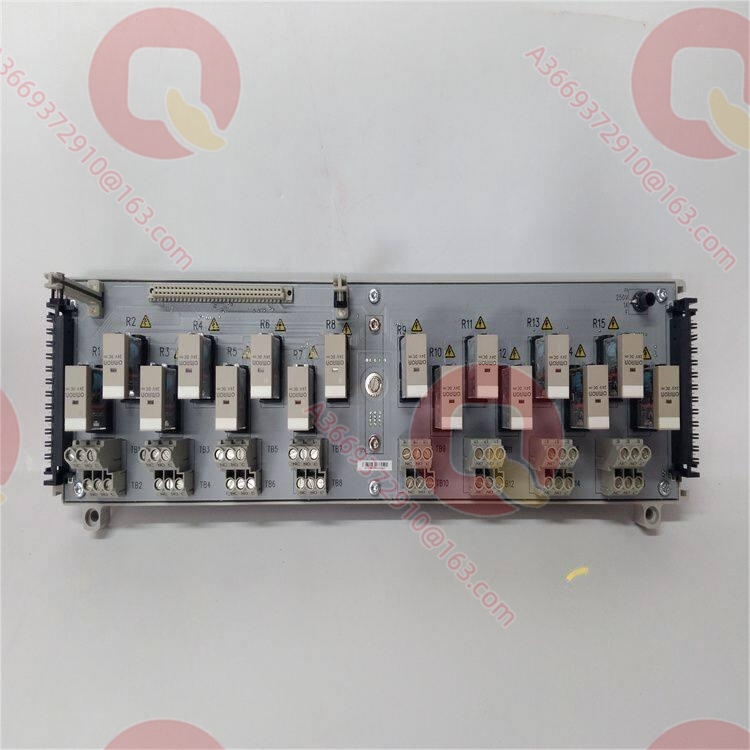

1C31223G01 — 16-канальная база релейного вывода (Relay Output Base) в подсистеме релейного вывода DCS Ovation компании Emerson (ранее Westinghouse), расширенная версия базы 1C31222G01 (12-канальная, тип KUEP), построенная на малогабаритных мощных реле серии G2R и несущая 16 независимых выходных каналовgklinko.com+1.

База работает в паре с электронным модулем релейного вывода 1C31219G01 (стандартный) или 1C31219G02 (с мониторингом контактов), образуя полный узел I/O релейного вывода: электронный модуль обеспечивает электрический интерфейс и логическое управление между контроллером и механическими реле, а база несёт 16 реле типа G2R с контактами SPDT (Form C) и предоставляет клеммы полевых подключений для прямого управления электромагнитными клапанами, звуковой и световой сигнализацией, катушками контакторов и другими полевыми нагрузками малой и средней мощностиebay.com+1. В семействе I/O Ovation 1C31223G01 позиционируется как решение с высокой плотностью дискретных выходов: по сравнению с 12-канальной версией в том же объёме шкафа обеспечивается на 4 канала больше, что делает базу стандартным компонентом шкафов приводного уровня и удалённых узлов на ТЭС и АЭС.

Технические характеристики

Ключевые особенности и преимущества

16 каналов при высокой плотности: по сравнению с базой того же ряда 1C31222G01 (12 каналов, тип KUEP), 1C31223G01 при близком объёме шкафа даёт на 4 независимых релейных канала больше, обеспечивая более высокую плотность выходов на единицу объёма для удалённых узлов и локальных шкафов с большим числом приводных точек, а также пропорциональное снижение затрат на резерв и шкафыshanghai-automation-instrumentation.com+1.

Умеренная нагрузочная способность контактов G2R: ёмкость контакта 10 А @ 240 В перем. достаточно для прямого управления типовыми промышленными нагрузками (электромагнитные клапаны, катушки контакторов, звуковая и световая сигнализация), при этом реле серии G2R габаритно меньше KUEP, что реализует баланс «достаточной ёмкости при приоритете плотности» — идеально для применений с большим числом точек и умеренной мощностью каждойruntoelectronic.com.

Гибкие контакты SPDT: контакты Form C предоставляют две группы выходов — НО (нормально открытый) и НЗ (нормально закрытый) — одновременно для цепей команд блокировки (НО) и цепей обратной связи состояния или логики останова при потере питания (НЗ); одно реле закрывает два типа цепей, снижая общее число реле в шкафу.

Совместимость с мониторингом контактов: при работе с электронным модулем 1C31219G02 обеспечивается оперативный контроль цепей катушек и контактов всех 16 реле, что даёт диагностические возможности для важных блокировок и защитных выходов, сочетая плотность и требования надёжности.

Удобное модульное обслуживание: полевые линии нагрузок полностью оконечены на базе, при замене электронного модуля или отдельного реле полевые кабели не разбираются; стандартизированный габарит базы Ovation обеспечивает механическую совместимость с модулями стандартного I/O той же ветви.

Области применения

1C31223G01 размещается в шкафах I/O приводного уровня и шкафах удалённых узлов на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется DCS Ovationgklinko.com. Типовые сценарии — команды пуска/останова вспомогательных механизмов (вентиляторы, насосы, электрические приводы арматуры), управление звуковой и световой сигнализацией и табло, выходы последовательного управления (программы обдувки, программы химводоочистки), прямое управление электромагнитными клапанами и другие дискретные выходы малой и средней мощности.

В архитектуре удалённого I/O модули релейного вывода устанавливаются в шкафах удалённых узлов вместе с модулями стандартного I/O для местного управления полевым оборудованием, удалённым от контроллера; при этом 1C31223G01 работает в одном шкафу с 1C31203G01, 1C31204G01, 1C31205G01 и другими компонентами удалённого узла, выполняя дискретный вывод приводного уровня на местеebay.com. В цепях пуска/останова и блокировок вспомогательных механизмов — питательных насосов, дутьевых и дымососов, мельниц — в промежуточном усилении контура останова турбины, в расширенном приводе выхода MFT котла контакты Form C и независимая поканальная структура базы обеспечивают аппаратный уровень гарантий для цепей блокировок и защит.

Сопутствующие продукты

1C31219G01: электронный модуль релейного вывода (стандартный); комплектующее использование с базой 1C31223G01.
1C31219G02: электронный модуль релейного вывода (с мониторингом контактов); обновляющий вариант.
1C31222G01: 12-канальная база реле типа KUEP той же серии; отношение «предыдущая версия / параллельный выбор»shanghai-automation-instrumentation.com.
5X00564G01 / G02: 8-канальная база реле с мониторингом контактов; компактное решение для безопасностно значимых применений.
3A99252G01 (RRP) / 3A99253G01 (RRB): панели перехода баз реле (верхняя/нижняя) для расширяемой установки до восьми релейных баз в одной ветви.
1C31203G01 / 1C31204G01 / 1C31205G01: электронные и персональные модули удалённого узла и база; сопутствующие компоненты при размещении релейных модулей в шкафу удалённого узла.
1B30023H01: терминатор ветви I/O; обязателен на конце ветвей со смешанной установкой стандартного I/O и релейных баз.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что электрическая ёмкость ветви I/O, в которой устанавливается база, достаточна для нагрузки 16 реле, и по проекту определена схема подключения контактов Form C; установите 1C31223G01 по шпонкам направляющих перед электронным модулем 1C31219G01/G02, подключите клеммы полевых нагрузок, помня, что при смешанной установке стандартных баз I/O и релейных баз в одной ветви стандартные базы должны начинаться с нечётной позиции; перед подачей питания по каналам сверьте напряжение катушек (24 В пост. тока) и нагрузочную способность контактов.

Рекомендации по обслуживанию: при регулярных обходах контролируйте индикацию срабатывания каждого реле на базе; во время ремонтов измеряйте сопротивление катушек реле с сопоставлением с историческими значениями, проверяйте переходное сопротивление контактов и поочерёдно затягивайте полевые клеммы. Для важных блокировок и защитных выходов рекомендуется конфигурация с мониторингом контактов 1C31219G02 и регулярные испытания срабатывания. При замене отдельного реле используется то же типоразмер и то же напряжение катушки, при замене электронного модуля клеммы базы и полевые линии сохраняются; резерв комплектуется парами «база + электронный модуль» из расчёта 1–2 комплекта на шкаф по числу каналов.
