Emerson 1C31222G01 База релейного вывода 1C31222G01

Описание продукта

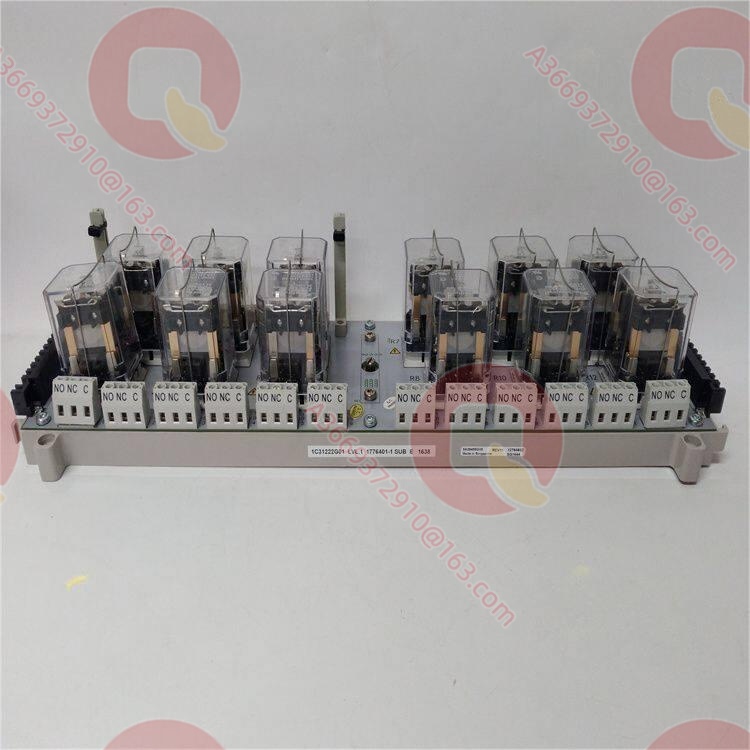

1C31222G01 — база релейного вывода (Relay Output Base) для DCS Ovation компании Emerson (ранее Westinghouse); она служит механическим и электрическим основанием подсистемы релейного вывода Ovation и конфигурируется на уровне проекта с 12 реле типа KUEP (Form C или Form X) для коммутации полевых нагрузок с более высокими напряжениями и токамиplcdcsmodule.com+1.

База работает в паре с электронным модулем релейного вывода 1C31219G01 (стандартный) или 1C31219G02 (с мониторингом контактов), образуя полный узел ввода/вывода релейного вывода: электронный модуль обеспечивает электрический интерфейс между контроллером и механическими реле, а база несёт 12 реле, предоставляет клеммы полевых подключений и защиту предохранителями (по одному предохранителю EX06105 5×20 мм, 3,15 А / 250 В, быстродействующий на канал)powergenics.com. В подсистеме релейного вывода Ovation 1C31222G01 относится к линейке 12-канальных баз «KUEP» (в отличие от 16-канальной базы G2R 1C31223G01 и 8-канальной версии с мониторингом контактов 5X00564G01/G02) и широко применяется в шкафах приводного уровня и удалённых узлах на ТЭС и АЭС, являясь ключевым базовым компонентом семейства I/O Ovation для коммутации дискретных выходов повышенной мощностиpowergenics.com+1.

Технические характеристики

Ключевые особенности и преимущества

12 дискретных выходов повышенной мощности: база комплектуется 12 реле типа KUEP и позволяет напрямую коммутировать полевые нагрузки с высокими напряжениями и токами AC/DC (катушки контакторов, электромагнитные клапаны, звуковую и световую сигнализацию, цепи приводного уровня блокировок), исключая внешние промежуточные реле, характерные для стандартных дискретных выходов, и сокращая число соединений и точек отказа в шкафуplcdcsmodule.com+1.

Гибкая конфигурация Form C / Form X: на уровне проекта в зависимости от требований объекта выбирается Form C (перекидной контакт НО/НЗ) или Form X (двухпозиционный с размыканием перед замыканием), что позволяет адаптировать базу к различным требованиям цепей блокировок и приводов по типу контактов при сохранении одной модели изделияplcdcsmodule.com.

Независимая плавкая защита по каналам: каждый канал выхода реле снабжён отдельным предохранителем EX06105 (3,15 А / 250 В, быстродействующий), короткое замыкание в одном канале не затрагивает остальные цепи; локализация и восстановление отказа выполняются непосредственно на клеммной панели, сокращая время устранения дефектаpowergenics.com.

Опциональный мониторинг контактов: при использовании с электронным модулем 1C31219G02 реализуется контроль состояния цепи катушки и контактов реле, обеспечивая оперативную диагностику важных блокировок и защитных выходов — рекомендуемая конфигурация для безопасностно значимых цепейpdfcoffee.com.

Обслуживание с разделением функций: полевые линии нагрузок полностью оконечены на базе, при замене электронного модуля или отдельного реле полевые кабели не разбираются, что сокращает ремонтное окно; стандартизированный габарит базы Ovation (примерно в 1,5 раза больше стандартной базы I/O) гарантирует механическую совместимость с модулями стандартного I/O той же ветви.

Области применения

1C31222G01 размещается в шкафах I/O приводного уровня и шкафах удалённых узлов на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется DCS Ovationpowergenics.com. Типовые сценарии — цепи блокировок и приводов вспомогательных механизмов (команды пуска/останова вентиляторов, насосов, электрических приводов арматуры), цепи сигнализации (звуковая и световая сигнализация, табло), выходы последовательного управления (программы обдувки, программы химводоочистки) и промежуточное усиление защитных выходов останова.

В архитектуре удалённого I/O модули релейного вывода устанавливаются в шкафах удалённых узлов вместе с модулями стандартного I/O для местного управления полевым оборудованием, удалённым от контроллера; при этом 1C31222G01 работает в одном шкафу с 1C31203G01, 1C31204G01 и другими компонентами удалённого узла, выполняя дискретный вывод приводного уровня на местеapterauto.com. В цепях пуска/останова и блокировок мощных вспомогательных механизмов — питательных насосов, дутьевых и дымососов, мельниц — в промежуточном усилении контура останова турбины, в расширенном приводе выхода MFT котла надёжные контакты базы и поканальная плавкая защита обеспечивают аппаратный уровень гарантий для цепей блокировок и защит.

Сопутствующие продукты

1C31219G01: электронный модуль релейного вывода (стандартный); комплектующее использование с базой 1C31222G01.
1C31219G02: электронный модуль релейного вывода (с мониторингом контактов); обновляющий вариант для безопасностно значимых цепей.
1C31223G01: 16-канальная база реле типа G2R той же серии; расширенная версия для большего числа выходных точекpowergenics.com.
5X00564G01 / G02: 8-канальная база реле с мониторингом контактов; в паре с 1C31219G02, компактное решение для безопасностно значимых примененийpdfcoffee.com.
1C31203G01 / 1C31204G01 / 1C31205G01: электронные и персональные модули удалённого узла и база; сопутствующие компоненты при размещении модулей релейного вывода в шкафу удалённого узла.
3A99252G01 (RRP) / 3A99253G01 (RRB): панели перехода баз реле (верхняя/нижняя) для расширяемой установки до восьми релейных баз в одной ветвиapterauto.com.
1B30023H01: терминатор ветви I/O; обязателен на конце ветвей со смешанной установкой стандартного I/O и релейных баз.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что электрическая ёмкость ветви I/O, в которой устанавливается база, достаточна для нагрузки 12 реле, и по проекту определена конфигурация Form C / Form X; установите 1C31222G01 по шпонкам направляющих перед электронным модулем 1C31219G01/G02, подключите по каналам предохранители EX06105 и клеммы полевых нагрузок, помня, что при смешанной установке стандартных баз I/O и релейных баз в одной ветви стандартные базы должны начинаться с нечётной позиции; перед подачей питания по каналам сверьте номиналы предохранителей и напряжение катушек (24 В пост. тока).

Рекомендации по обслуживанию: при регулярных обходах контролируйте индикацию срабатывания каждого реле на базе и состояние предохранителей; во время ремонтов измеряйте сопротивление катушек реле с сопоставлением с историческими значениями, проверяйте переходное сопротивление контактов и поочерёдно затягивайте полевые клеммы. Для важных блокировок и защитных выходов рекомендуется конфигурация с мониторингом контактов 1C31219G02 и регулярные испытания срабатывания. При замене отдельного реле используется то же типоразмер и то же напряжение катушки, при замене электронного модуля клеммы базы и полевые линии сохраняются; резерв комплектуется парами «база + электронный модуль» из расчёта 1–2 комплекта на шкаф по числу каналов.

Гарантия на продукт

Поставляемые базы 1C31222G01 проходят внешний контроль, испытания срабатывания реле, измерение переходного сопротивления контактов и сверку конфигурации предохранителей в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующие электронные модули 1C31219G01/G02 и однотипные базы 1C31223G01 и 5X00564G01/G02 поставляются комплектно. Инженеры знакомы с конфигурацией контактов и особенностями проектирования цепей блокировок подсистемы релейного вывода Ovation и готовы помочь с подтверждением конфигурации Form C/Form X, подбором варианта мониторинга контактов и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
