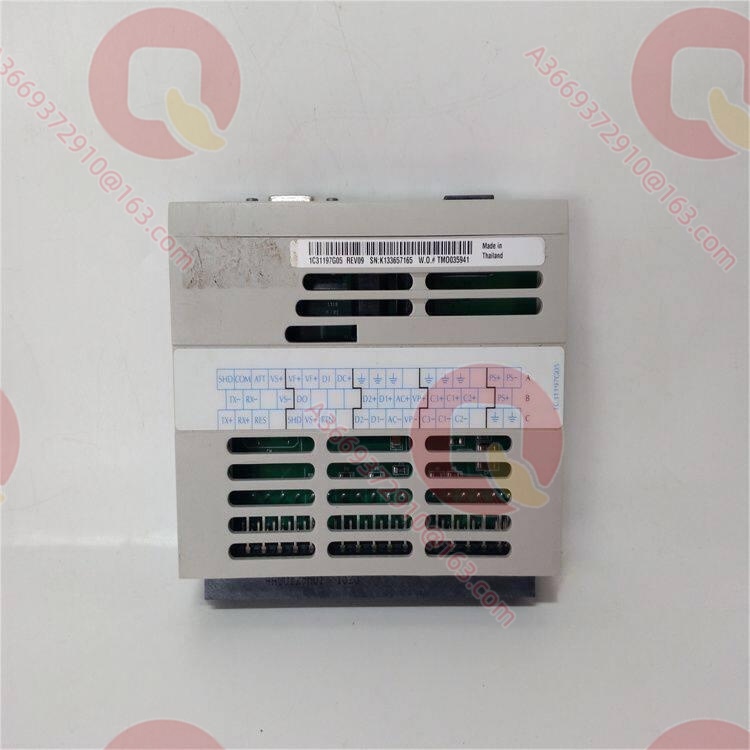

Emerson 1C31197G05 Персональный модуль позиционера клапанов 1C31197G05

Описание продукта

1C31197G05 — последующая универсальная версия в ряду персональных модулей (PMOD) позиционера клапанов 1C31197G01–G05 для DCS Ovation компании Emerson; в паре с электронными модулями (EMOD) серии 1C31194 образует полный узел ввода/вывода позиционера и выполняет функции оконечного подключения катушек сервоклапана, приёма обратной связи LVDT и электрической защиты каналовpdfcoffee.com.

В двухплатной архитектуре Ovation «электронный модуль + персональный модуль» электронная плата отвечает за замкнутый контур положения и формирование сигнала возбуждения, а персональный модуль через оконечные резисторы задаёт токовый диапазон катушек сервоклапана: варианты G01/G02/G03/G04 соответствуют сопротивлениям 82, 250, 1000 и 125 Ом (пиковые выходы ±2,04 В, ±4,20 В, ±8,26 В и ±4,5 В)apterauto.com. 1C31197G05 как новейшая версия серии комбинируется с любыми электронными модулями 1C31194 как первого (80C196), так и второго (ARM9) поколения и ориентирован на платформу Ovation 3.5+; он служит унифицированным выбором персонального уровня для новых и обновляемых проектов — сохраняя существующую полевую проводку исполнительных механизмов и обеспечивая синхронное развитие версии запасных частей с платформой системыpdfcoffee.com.

Технические характеристики

Ключевые особенности и преимущества

Работа с любым электронным модулем «из коробки»: по официальным данным, любой электронный модуль 1C31194 сочетается с любым персональным модулем 1C31197; благодаря этому 1C31197G05 применяется как с модулями первого поколения 1C31194G01/G02 для замены запасных частей на действующих станциях, так и с модулями второго поколения 1C31194G03/G04 на системах Ovation 3.5+, что существенно упрощает структуру ЗИПpdfcoffee.com.

Стандартизированные токовые диапазоны катушек: оконечные резисторы обеспечивают ограничение тока для катушек 82 Ом (до ±24,9 мА), 125 Ом (±36 мА), 250 Ом (±16,8 мА) и 1000 Ом (±8,3 мА), позволяя электронному модулю без аппаратных доработок работать с электрогидравлическими сервоклапанами разных производителей и разных лет выпускаapterauto.com.

Полная изоляция и защита: между полевым интерфейсом и шиной I/O Ovation предусмотрена изоляция 1000 В пост. тока; интерфейс SLIM и дискретный вход SHUTDOWN также имеют изоляцию ±1000 В. Импульсные перенапряжения и ошибочные подключения со стороны датчиков принимают на себя цепи персонального модуля, защищая дорогостоящую электроникуapterauto.com.

Обслуживание без расключения: клеммы первичной и вторичной обмоток LVDT и катушек сервоклапана полностью размещены на персональной плате — при замене электронного модуля полевые кабели не трогаются, окно ремонта сокращается до минут, что особенно ценно при устранении дефектов на работающем блоке.

Экономичная стратегия ЗИП: как персональный модуль изделие существенно дешевле электронной платы; резерв 1C31197G05 комплектуется пропорционально числу каналов шкафа в сочетании с небольшим количеством электронных модулей, а единая версия закрывает и старые, и новые системы, снижая сложность управления версиями на складе.

Области применения

Применение 1C31197G05 полностью связано с электронными модулями 1C31194: модуль устанавливается в шкафах I/O систем DEH и контуров технологического регулирования на ТЭС, АЭС и ПГУ с платформой Ovationpdfcoffee.com. Типовые задачи — оконечное подключение катушек электрогидравлических сервоклапанов и приём обратной связи LVDT регулирующих (GV) и стопорных (TV) клапанов турбины, обеспечивающее аппаратную основу замкнутого контура положения DEH; управление точками регулирующих клапанов паровых приводов питательных насосов и теплофикационных заслонок с обратной связью LVDT; а также электрогидравлические приводы регулирующих клапанов питательной воды, температуры пара и воздушных шиберов.

Модель особенно востребована в двух ситуациях: при обновлении системы до Ovation 3.5/3.6, когда при新建ении или расширении шкафов I/O унифицированно применяется персональный модуль второго поколения в паре с 1C31194G03/G04; и при ремонтах действующих станций, когда ранние модули G01–G04 выработали ресурс или требуется унификация версий — замена на G05 выполняется без переделки полевой проводки. В точках управления клапанами с выносным пультом SLIM 1C31197G05 также выполняет оконечное подключение и изоляцию последовательного порта SLIMapterauto.com.

Сопутствующие продукты

1C31194G01 / G02: электронные модули позиционера первого поколения на 80C196 (17 В / 1 кГц и 23,75 В / 3 кГц); напрямую комбинируются с 1C31197G05 для работы в старых системах.
1C31194G03 / G04: электронные модули второго поколения на ARM9 (17 В / 1 кГц и 17 В / 3 кГц) для Ovation 3.5+; рекомендуемая пара к 1C31197G05.
1C31197G01 / G02 / G03 / G04: ранние персональные версии той же серии для катушек 82/250/1000/125 Ом; отношение «предыдущее поколение — обновление».
4D33741G01–G03: выносной пульт SLIM, связь с подсистемой позиционера по RS-485; комплектующее использование.
1C31199G01–G06 и 1C31201G01/G02/G03: пары «электронный + персональный модуль» сервоприводов Ovation, компоненты I/O контура управления клапанами DEH.
1C31189G01 / G03 и 1C31192G01: электронные и персональные модули измерения оборотов; вместе с позиционерами образуют набор I/O регулирующей ступени турбины.

Монтаж и обслуживание

Подготовка к монтажу: сверьте сопротивление катушек сервоклапана на объекте и схему подключения LVDT; установите 1C31197G05 в слот персонального модуля перед электронным модулем 1C31194, ориентируясь по шпонкам направляющих базового блока. По схеме на боковой поверхности клеммника поочерёдно подключите первичную и вторичную обмотки LVDT, цепи катушек сервоклапана, последовательный порт SLIM и сухой контакт SHUTDOWN, обеспечьте одноточечное заземление экранов и нормируемый момент затяжки, затем установите электронный модуль и загрузите конфигурацию.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние клеммника — окисление, ослабление затяжки, пыль; во время ремонтов проверяйте затяжку каждого канала, непрерывность заземления экранов и сопротивление обмоток LVDT постоянному току в сравнении с историческими значениями. При аномалиях показаний канала сначала измерьте на клеммах персональной панели форму выходного сигнала вторичной обмотки LVDT и напряжение в цепи катушки и лишь затем отнесите отказ к датчику, кабелю или электронному модулю. Сам 1C31197G05 — пассивная плата расключения с низкой аварийностью, но в резерве его следует хранить в паре с электронным модулем для сокращения времени восстановления.

Гарантия на продукт

Поставляемые модули 1C31197G05 проходят внешний контроль, проверку целостности цепей расключения и выборочный контроль изоляции в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Поставки этого персонального модуля стабильны: стандартные объёмы отгружаются со склада, возможна комплектная поставка с электронными модулями 1C31194G01–G04 для удобного формирования ЗИП по конфигурации шкафов и унификации версий. Инженеры знакомы с двухплатной архитектурой подсистемы позиционера Ovation, подбором токовых диапазонов катушек и правилами расключения и готовы помочь со сверкой клемм, локализацией неисправности каналов и комплектной заменой, поддерживая ремонты действующих и обновляемых станций с Ovation.
