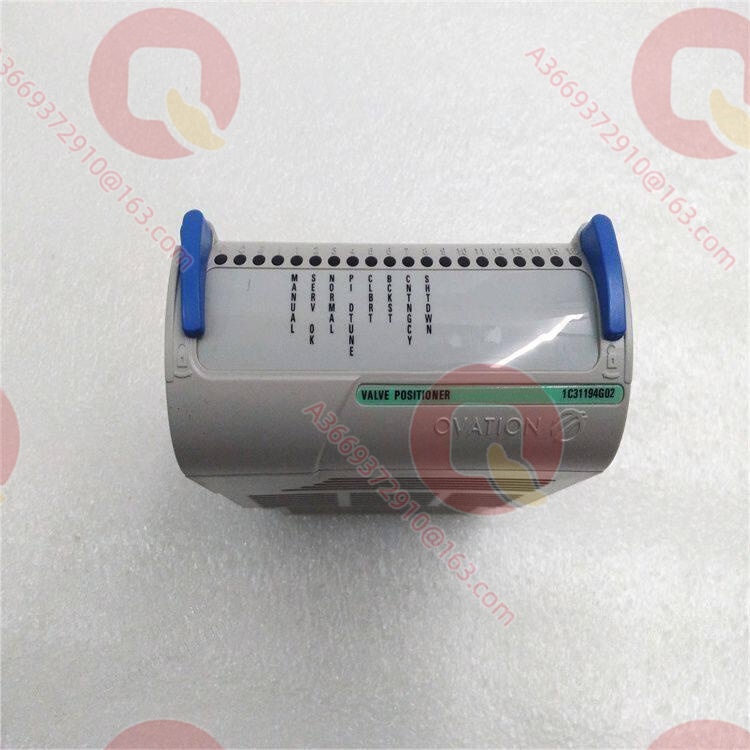

Emerson 1C31194G03 Электронный модуль позиционера клапанов 1C31194G03

Описание продукта

1C31194G03 — электронный модуль позиционера клапанов второго поколения (платформа микроконтроллера ARM9) для DCS Ovation компании Emerson, версия с частотой возбуждения 1 кГц. Модуль формирует сигнал возбуждения первичной обмотки LVDT с параметрами 17 В перем. (размах) @ 1 кГц и обеспечивает выходное напряжение на катушки сервоклапана до ±10,0 В пост. тока; он предназначен исключительно для систем Ovation 3.5 и новееpdfcoffee.com+1.

Как замена модуля 1C31194G01 (первое поколение на 80C196 с тем же возбуждением 1 кГц), G03 сохраняет ключевую архитектуру «замкнутый контур по заданию положения + двухканальная обратная связь LVDT + резервированное управление катушками», но благодаря платформе ARM9 получает более широкие возможности вычислений и диагностики; он комбинируется с любым персональным модулем 1C31197G01–G05 для работы с катушками сервоклапанов 82, 125, 250 и 1000 Омpdfcoffee.com. Для станций, уже обновлённых до Ovation 3.5/3.6, и проектов, где новые запасные части планируется унифицировать на платформе второго поколения, 1C31194G03 — официально рекомендуемое решение для исполнительных механизмов с LVDT 1 кГц, сочетающее совместимость с существующими датчиками и единство платформы.

Технические характеристики

Ключевые особенности и преимущества

Преимущество платформы второго поколения: микроконтроллер ARM9 обеспечивает более высокую производительность и запас для расширения прошивки; при том же возбуждении 1 кГц модуль 1C31194G03 в сравнении с 1C31194G01 первого поколения на 80C196 отличается более высокой скоростью калибровки и большей детализацией диагностики и является официально рекомендуемой Emerson версией для систем Ovation 3.5+pdfcoffee.com+1.

Совместимость с любым персональным модулем: по официальной документации любой электронный модуль 1C31194 работает в паре с любым персональным модулем 1C31197, поэтому 1C31194G03 может использовать существующую на объекте конфигурацию катушек 82/125/250/1000 Ом, а при ремонте заменяется только электронная плата без пересмотра персонального модуляpdfcoffee.com.

Полный набор точек замкнутого контура: по каналу доступны типы Shutdown Status, контроль вспомогательного «мокрого» контакта, сигнал SLIM ON, обратная связь по положению, обратное считывание трёх катушек и исходное демодулированное напряжение; в сочетании с алгоритмом MASTATION на контроллере это реализует точный замкнутый контур и оперативные испытания клапановapterauto.com.

Готовность к резервированию: прошивка версии 0C добавляет резервирование VP, версия 0F — графическую калибровку и выгрузку/загрузку констант kServo/kServoDb; 1C31194G03 может участвовать в резервированной подсистеме позиционера, образуя резервный канал для клапанов защит турбиныapterauto.com.

Плавный путь обновления: для действующих станций с модулями G01 (1 кГц, первое поколение) замена на G03 не требует переделки полевых LVDT и расключения — обновление сводится к смене прошивки и версии программного обеспечения, что исключает повторные вложения в исполнительные механизмы.

Области применения

Сценарии применения 1C31194G03 охватывают контуры регулирования DEH паровых турбин на ТЭС, АЭС и ПГУ, работающих на Ovation 3.5 и новее. В контурах регулирующих (GV) и стопорных (TV) клапанов модуль принимает задание положения по шине I/O, выдаёт резервированные сигналы на катушки электрогидравлического сервоклапана и одновременно замыкает контур по двухканальной обратной связи LVDT со штока, обеспечивая точное слежение клапана и предупреждение о заеданииpdfcoffee.com.

Модель особенно востребована в двух ситуациях: на станциях, уже обновлённых до Ovation 3.5/3.6, где первые модули 1C31194G01 заменяются на официально рекомендованную вторую версию ради единства платформы; и в новых или реконструируемых проектах, где принята платформа второго поколения, но исполнительные механизмы сохраняют датчики LVDT 1 кГц — это исключает остановку для замены LVDT. Модуль также применяется на паровых приводах питательных насосов и дымососов, регулирующих заслонках теплофикационных отборов и точках управления клапанами с выносным пультом SLIM как стандартное решение I/Opdfcoffee.com.

Сопутствующие продукты

1C31194G01: модуль первого поколения на 80C196 с возбуждением LVDT 17 В / 1 кГц; отношение «предыдущее поколение — обновление».
1C31194G02: модуль первого поколения с возбуждением 23,75 В / 3 кГц; дополняет 1C31194G03 по частоте возбуждения.
1C31194G04: модуль второго поколения ARM9 с возбуждением 17 В / 3 кГц; также предназначен для Ovation 3.5+, альтернативный выбор по частоте.
1C31197G01 / G02 / G03 / G04: персональные модули позиционера для катушек 82 / 250 / 1000 / 125 Ом соответственно; комплектующее использование с 1C31194G03apterauto.com.
1C31197G05: универсальная последующая версия персональных модулей серии для работы со вторым поколением электронных модулей.
4D33741G01–G03: выносной пульт SLIM, связь с модулем по RS-485 для местного контроля и калибровкиpdfcoffee.com.
1C31189G01 / G03 и 1C31192G01: электронные и персональные модули измерения оборотов, размещаются вместе с позиционерами в шкафах DEH.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что версия системы — Ovation 3.5 и новее, а первичная обмотка LVDT на объекте рассчитана на возбуждение 1 кГц (17 В размах); по сопротивлению катушек сервоклапана выберите соответствующий персональный модуль 1C31197G01–G04 и установите его в слот 1C31194G03; по схеме клеммника подключите первичную и вторичную обмотки LVDT и цепи катушек, обеспечьте одноточечное заземление экрана и разведите контур возбуждения и силовые кабели по разным лоткам.

Рекомендации по обслуживанию: во время ремонтов измеряйте сопротивление обмоток LVDT постоянному току и сравнивайте с историческими значениями, контролируйте отклонение обратной связи по полной шкале и годовой дрейф (≤0,5%), проверяйте затяжку клемм и непрерывность заземления экранов; при скачках обратной связи сначала снимите форму сигнала вторичной обмотки LVDT на клеммах персональной панели. Перед заменой модуля сохраните калибровочные константы и конфигурацию; после установки восстановите калибровку хода через графическую функцию контроллера. Резерв формируется в паре с персональными модулями 1C31197G01–G05.

Гарантия на продукт

Поставляемые модули 1C31194G03 проходят функциональные испытания, проверку каналов возбуждения LVDT и контроль точности выходов на катушки (0,4% от полной шкалы) в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Модель ориентирована на платформу второго поколения для систем Ovation 3.5+; канал поставок стабилен, стандартные объёмы доступны со склада, персональные модули поставляются в комплекте. Инженеры знакомы с обновлением прошивки, графической калибровкой и конфигурированием алгоритма MASTATION для модулей позиционера Ovation второго поколения и готовы помочь с подтверждением версии системы, сверкой частоты LVDT, выбором персонального модуля и реализацией замены, поддерживая действующие и модернизируемые станции с Ovation.
