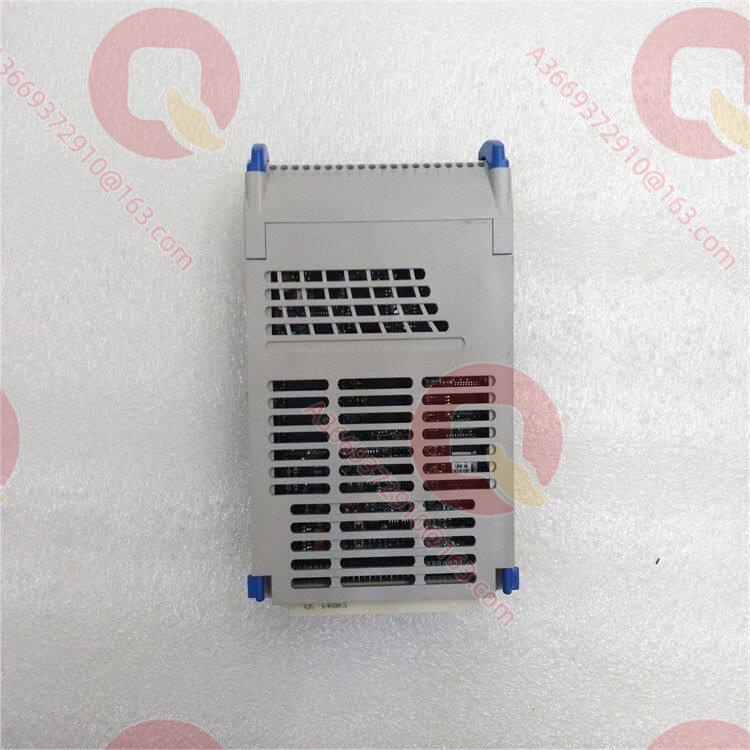

Emerson 1C31194G02 Электронный модуль позиционера клапанов 1C31194G02

Описание продукта

1C31194G02 — электронный модуль позиционера клапанов (Valve Positioner EMOD) для распределённой системы управления Ovation компании Emerson (ранее Westinghouse). Это 3-килогерцовая модификация серии: модуль содержит встроенный источник возбуждения первичной обмотки LVDT (линейного дифференциального трансформатора) с параметрами 23,75 В перем. (размах) @ 3 кГц и в паре с выходом на катушки электрогидравлического сервоклапана образует полный канал замкнутого управления исполнительным механизмомapterauto.com+1.

Модуль построен на микроконтроллере первого поколения 80C196 и комбинируется с любым персональным модулем 1C31197G01–G04, что через деление по сопротивлению катушек позволяет работать с сервоклапанами на 82, 125, 250 и 1000 Омapterauto.com+1. Модуль принимает задание положения клапана от контроллера Ovation по шине I/O, снимает двухканальную обратную связь по положению штока с LVDT и выдаёт резервированные сигналы управления катушками, обеспечивая точное слежение регулирующего клапана за заданием; он является ключевым компонентом контуров регулирования турбины DEH и управления регулирующими клапанами питательной воды на платформе Ovation, особенно при исполнительных механизмах с LVDT на 3 кГцxbplcdcs.com.

Технические характеристики

Ключевые особенности и преимущества

Чёткая двухчастотная архитектура: в семействе электронных модулей позиционера Ovation есть линии возбуждения 1 кГц и 3 кГц, а 1C31194G02 соответствует варианту 23,75 В (размах) / 3 кГц и дополняет модуль 1C31194G01 (17 В / 1 кГц); выбор выполняется по номинальной частоте возбуждения первичной обмотки LVDT на объекте, без внешних преобразователей сигналаapterauto.com+1.

Резервированное управление катушками и изоляция: модуль формирует резервированные сигналы на катушки сервоклапана, а оконечные резисторы персональных модулей 1C31197G01–G04 (330/360/240/160 Ом) обеспечивают точное ограничение тока для катушек 82/125/250/1000 Ом; между полевым интерфейсом и шиной I/O Ovation предусмотрена изоляция 1000 В пост. тока, что защищает крейт от импульсных перенапряжений длинных кабелейapterauto.com.

Богатый набор типов точек: по каналу доступны стандартные типы Shutdown Status, контроль напряжения вспомогательного «мокрого» контакта, сигнал SLIM ON, обратная связь по положению, обратное считывание напряжения трёх катушек и исходное демодулированное напряжение — все исходные данные для контроля рассогласования, предупреждения о заедании и оперативных испытаний клапанов собираются в одном модулеapterauto.com.

Развитая прошивка: начиная с версии 0C (Rev 6) поддерживается резервирование VP; версия 0F (Rev 9) добавила графическую калибровку со стороны контроллера, выгрузку/загрузку калибровочных констант и регулируемые константы kServo / kServoDb, что сокращает время калибровки клапана и повышает адаптивность к разным сопротивлениям катушекapterauto.com.

Понятная линейка версий: как модуль первого поколения на платформе 80C196, 1C31194G02 применяется в системах Ovation 3.4 и более ранних; при обновлении предусмотрен плавный переход на модули 1C31194G03/G04 второго поколения на ARM9pdfcoffee.com.

Области применения

Типовое применение 1C31194G02 — контуры регулирования паровых турбин на ТЭС и АЭС с системой DEH на базе Ovation. Модуль сопрягается с одним электрогидравлическим сервоклапаном и образует специализированный интерфейс между контроллером Ovation и EH-исполнительным механизмом: контроллер по шине I/O передаёт задание положения, модуль формирует резервированные сигналы на катушки и замыкает контур по обратной связи LVDT со штока клапана, обеспечивая точное управление степенью открытия регулирующих (GV) и стопорных (TV) клапановpdfcoffee.com.

На исполнительных механизмах с LVDT 3 кГц модуль вводится в работу без замены полевых датчиков, что особенно удобно для замены запасных частей и расширения I/O на действующих системах Ovation 3.4. Аналогичные задачи решаются на регулирующих клапанах паровых приводов питательных насосов и регулирующих заслонках теплофикационных отборов с гидроприводами и обратной связью LVDT 3 кГц; в контурах регулирования питательной воды, температуры пара и воздушных шиберах модуль также выполняет функции замкнутого управления положением и оперативной диагностикиxbplcdcs.com.

Сопутствующие продукты

1C31194G01: модификация той же серии с возбуждением LVDT 17 В (размах) / 1 кГц; функциональный аналог, дополняющий по частоте возбуждения.
1C31197G01 / G02 / G03 / G04: персональные модули позиционера для катушек 82 Ом (±2,04 В), 250 Ом (±4,20 В), 1000 Ом (±8,26 В) и 125 Ом (±4,5 В) соответственно; комплектующее использование с 1C31194G02apterauto.com.
1C31194G03 / G04: модели второго поколения на ARM9 для систем Ovation 3.5+, обновляющие данную сериюpdfcoffee.com.
1C31197G05: универсальная последующая версия персональных модулей серии для работы со вторым поколением электронных модулей.
4D33741G01–G03: выносной пульт SLIM (Small Loop Interface), связывается с модулем позиционера по RS-485 для местного контроля и калибровкиpdfcoffee.com.
Серия 1C31199 и 1C31201G01/G02/G03: пары «электронный + персональный модуль» сервоприводов Ovation, исполнительное звено контура управления клапанами DEH.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что первичная обмотка LVDT рассчитана на возбуждение 3 кГц и выдерживает размах 23,75 В; по сопротивлению катушек сервоклапана выберите соответствующий персональный модуль 1C31197G01–G04 и установите его в слот 1C31194G02; по схеме клеммника подключите первичную и вторичную обмотки LVDT и цепи катушек, обеспечьте одноточечное заземление экрана и не прокладывайте контур возбуждения 3 кГц параллельно силовым кабелям.

Рекомендации по обслуживанию: во время ремонтов измеряйте сопротивление обмоток LVDT постоянному току и сравнивайте с историческими значениями (для выявления межвитковых замыканий), контролируйте отклонение обратной связи по положению и годовой дрейф (≤0,5%), проверяйте затяжку клемм и непрерывность заземления экранов; при скачках обратной связи сначала снимите форму сигнала вторичной обмотки LVDT на клеммах персональной панели. Горячая замена модуля не рекомендуется — перед заменой следует обойти контур управления, сохранить калибровочные параметры и выполнить блокировку с биркамиxbplcdcs.com; резерв формируется в паре с персональными модулями 1C31197G01–G04 по числу каналов шкафа.

Гарантия на продукт

Поставляемые модули 1C31194G02 проходят функциональные испытания, проверку каналов возбуждения LVDT и контроль точности выходов на катушки (0,4% от полной шкалы) в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Модель относится к системам Ovation 3.4 и более ранним и снята с производства, но канал поставок стабилен: стандартные объёмы доступны со склада, персональные модули поставляются в комплекте. Инженеры знакомы с подбором варианта возбуждения, конфигурированием алгоритма MASTATION и процедурой калибровки подсистемы позиционера Ovation и готовы помочь с подтверждением частоты LVDT, выбором персонального модуля, сверкой конфигурации каналов и реализацией замены в ремонтное окно действующего блока.
