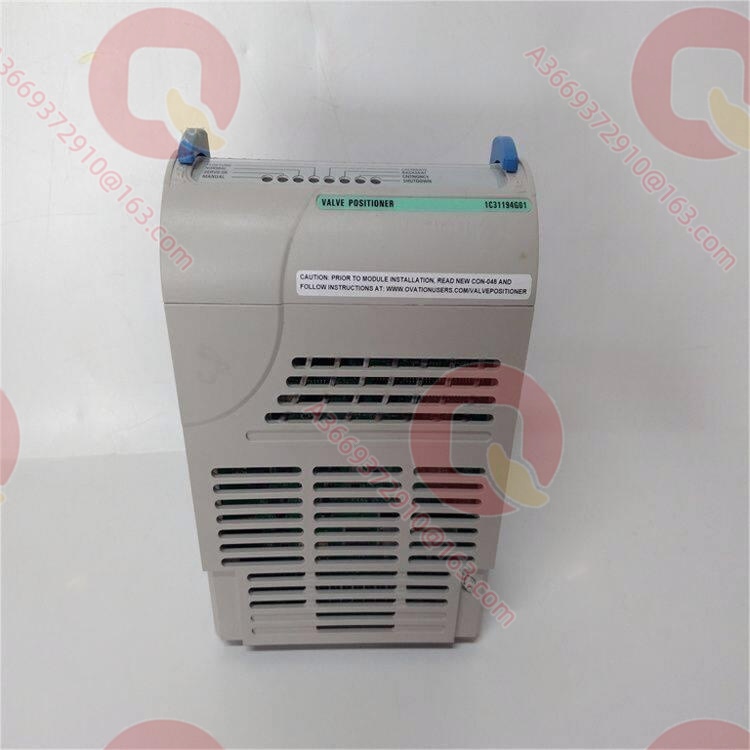

Emerson 1C31194G01 Электронный модуль позиционера клапанов 1C31194G01

Описание продукта

1C31194G01 — электронный модуль позиционера клапанов (Valve Positioner Electronics Module, EMOD) для DCS Ovation компании Emerson, обеспечивающий 8 каналов управления положением клапанов и обработки обратной связи по положению. Основное назначение — электрогидравлические исполнительные механизмы регулирующих и стопорных клапанов турбин с датчиком обратной связи LVDTdcsmodule.com+1.

Модуль формирует синусоидальный сигнал возбуждения 17 В / 1 кГц для питания первичной обмотки внешнего LVDT (линейного дифференциального трансформатора) и поддерживает четыре варианта сопротивления катушки — 82, 125, 250 и 1000 Ом; конкретный вариант интерфейса задаётся персональными модулями 1C31197G01–G04dcsmodule.com. В схеме DEH турбины на базе Ovation 1C31194G01 выполняет функции вывода команд на регулирующие клапаны, съёма обратной связи LVDT и замкнутого сравнения, образуя аппаратную основу точного управления степенью открытия клапанов и их оперативной диагностики. Модель соответствует системам Ovation 3.4 и более ранним; для последующих версий предусмотрены модели 1C31194G03/G04plcdcspro.com.

Технические характеристики

Ключевые особенности и преимущества

Специализированная схема возбуждения LVDT: встроенный генератор 17 В / 1 кГц напрямую питает первичную обмотку LVDT на штоке клапана турбины, исключая внешние генераторы и усилители, сокращая цепочку сигнала и потенциальные точки отказа — проверенное стандартное решение контуров управления клапанами DEHdcsmodule.com.

Гибкий подбор по сопротивлению катушки: четыре персональных модуля 1C31197G01–G04 позволяют адаптировать один и тот же электронный модуль к катушкам LVDT 82/125/250/1000 Ом разных производителей и разных лет выпуска, что сохраняет существующие датчики при модернизации.

Возможности замкнутой диагностики: по каждому каналу одновременно снимаются команда и обратная связь LVDT, что позволяет на стороне контроллера вести контроль рассогласования и сигнализацию о заедании — аппаратная предпосылка функции испытаний клапанов (Valve Testing) турбины.

Единая платформа с DEH: модули управления клапанами, измерения оборотов (серия 1C31189) и сервоприводов (серия 1C31199) принадлежат к одному семейству I/O Ovation с общей конфигурацией, диагностикой и парком запасных частей, без разработки межсистемных интерфейсов и конвертации протоколов.

Прозрачная линейка версий: Emerson выпускала варианты 1C31194G02 (23,75 В / 3 кГц) и модели 1C31194G03/G04 для систем Ovation 3.5 и новееplcdcspro.com, что позволяет при обновлении системы плавно переходить внутри серии без повторного выбора оборудования.

Области применения

Типовая сфера применения 1C31194G01 — цифровые электрогидравлические системы регулирования (DEH) паровых турбин ТЭС и АЭС на платформе Ovation. В контуре регулирующих клапанов модуль принимает команду положения от контроллера DEH, которая после усиления сервоприводом (серия 1C31199) подаётся на электрогидравлический усилитель, одновременно снимается обратная связь с LVDT штока и образуется замкнутый контур точного управления и резервированного контроля степени открытия регулирующих и стопорных клапановdcsmodule.com.

При испытаниях клапанов на работающем турбоагрегате модуль отрабатывает малые перемещения команды положения и сравнивает их с обратной связью, что позволяет на нагрузке проверять свободу хода каждого клапана и предупреждать риск сброса нагрузки из-за заедания. Аналогичные задачи решаются на регулирующих клапанах паровых приводов питательных насосов и регулирующих заслонках теплофикационных отборов с приводами на базе LVDT. На блоках с версией Ovation 3.4 и более ранней 1C31194G01 продолжает применяться как запасная или расширительная позиция; при обновлении системы до Ovation 3.5 и новее переход выполняется на 1C31194G03/G04plcdcspro.com.

Сопутствующие продукты

1C31197G01 / G02 / G03 / G04: персональные модули позиционера, соответствующие вариантам катушки LVDT 82/125/250/1000 Ом, комплектующее изделие для 1C31194G01dcsmodule.com.
1C31194G02: электронный модуль той же серии с возбуждением LVDT 23,75 В / 3 кГц; вариант при обновлении.
1C31194G03 / G04: последующие модели для систем Ovation 3.5 и новее; отношение «предыдущее поколение — обновление»plcdcspro.com.
1C31199G01 / G02 / G03: электронные модули сервоприводов Ovation, исполнительное звено контура управления клапанами, комплектующее использование.
1C31189G01 / G03 и 1C31192G01: электронные и персональные модули измерения оборотов, размещаются вместе с позиционерами в шкафах DEH.
1C31197G05: последующая версия персонального модуля позиционераplcdcspro.com.

Монтаж и обслуживание

Подготовка к монтажу: определите сопротивление катушки LVDT на объекте, по нему выберите соответствующий персональный модуль 1C31197G01–G04 и установите его в слот 1C31194G01; по схеме клеммника подключите первичную и вторичную обмотки LVDT и цепь управления электрогидравлическим усилителем, обеспечьте одноточечное заземление экрана и не прокладывайте контур возбуждения 1 кГц параллельно силовым кабелям во избежание помех.

Рекомендации по обслуживанию: во время ремонтов контролируйте ход сердечника LVDT, сопротивление обмоток постоянному току (сравнивая с историческими значениями для выявления межвитковых замыканий), затяжку клемм и рассогласование каналов. При скачках обратной связи сначала измерьте форму выходного сигнала вторичной обмотки LVDT на клеммах персонального модуля, затем отнесите отказ к датчику, кабелю или электронному модулю. 1C31194G01 не требует регламентного обслуживания; резерв персональных модулей 1C31197G01–G04 рекомендуется формировать пропорционально числу каналов шкафа и хранить в паре с электронным модулем для сокращения времени замены.

Гарантия на продукт

Поставляемые модули 1C31194G01 проходят функциональные испытания и проверку каналов возбуждения LVDT в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Для систем Ovation 3.4 и более ранних канал поставок этой позиции стабилен: стандартные объёмы доступны со склада, персональные модули поставляются в комплекте. Инженеры знакомы с подбором варианта возбуждения и наладкой замкнутого контура управления клапанами DEH Ovation и готовы помочь с подтверждением сопротивления LVDT, выбором персонального модуля, сверкой конфигурации каналов и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
