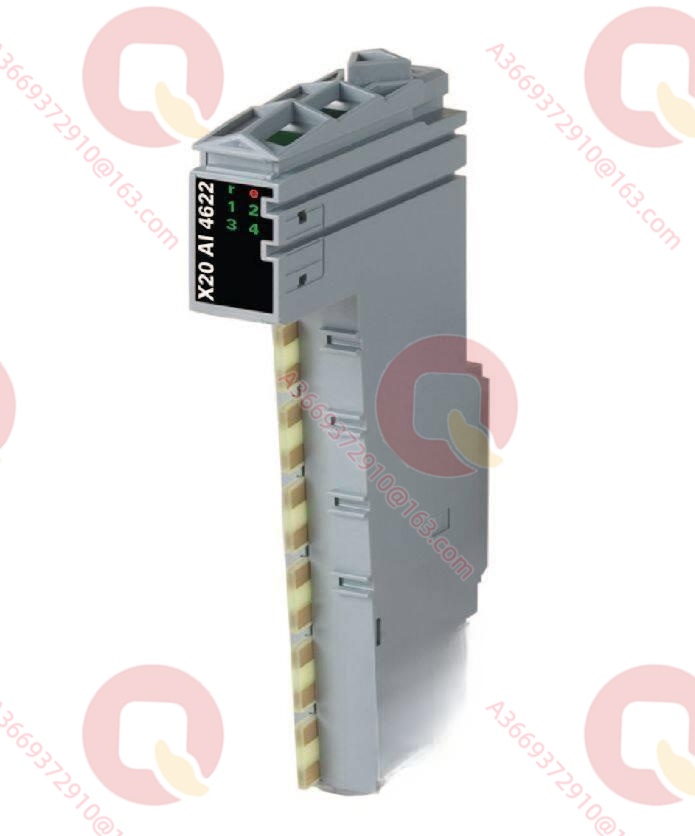

B&R X20AI4622 Модуль аналогового ввода B&R X20AI4622

Обзор продукта

B&R X20AI4622 — это модуль аналогового ввода высокой точности из распределенной системы ввода-вывода X20 от компании B&R, предназначенный для сбора стандартных сигналов напряжения и тока в промышленной среде. Являясь мостом между физическими датчиками и системой управления, этот модуль преобразует аналоговые сигналы от полевых устройств (таких как датчики давления, температуры, расходомеры) в цифровые значения для точной обработки и логического анализа процессором. Он решает недостатки традиционных устройств сбора аналоговых данных в отношении точности, помехоустойчивости и диагностических функций, являясь ключевым компонентом для создания надежных систем управления процессами. Модульная конструкция системы X20 позволяет B&R X20AI4622 гибко адаптироваться к различным требованиям, поддерживая горячую замену, что значительно упрощает обслуживание и расширение системы.

Модуль имеет 4 канала аналогового ввода, каждый из которых поддерживает различные диапазоны сигналов, что значительно повышает гибкость конфигурации. В промышленных условиях передача сигналов часто подвергается воздействию помех от длинных линий и сильных электромагнитных полей. B&R X20AI4622 использует передовую технологию гальванической развязки, эффективно устраняя помехи от контуров заземления и обеспечивая точность и стабильность измеренных данных. Компактная конструкция клеммной коробки не только экономит место в шкафу, но также позволяет монтировать модуль непосредственно рядом с машиной, сокращая длину кабелей датчиков и дополнительно улучшая качество сигнала.

Технические характеристики

Основные особенности и преимущества

Наиболее очевидным преимуществом B&R X20AI4622 являются превосходная точность измерения и высокая помехоустойчивость. Благодаря высокоточному АЦП модуль может улавливать минимальные изменения выходного сигнала датчика, что критически важно для химической промышленности, лабораторных приборов и других приложений, чувствительных к данным. Полная гальваническая развязка (между каналами и между каналами и системной шиной) эффективно подавляет синфазные помехи, гарантируя стабильность данных даже в суровых электрических условиях с частыми пусками двигателей, предотвращая ложные тревоги или потерю управления.

Кроме того, модуль обладает богатыми диагностическими функциями. Пользователи могут через программное обеспечение в реальном времени контролировать состояние каждого канала на обрыв, короткое замыкание или превышение диапазона. B&R X20AI4622 мгновенно загружает диагностическую информацию в контроллер при возникновении неисправности, помогая персоналу быстро определить проблему и сократить время поиска. Функция горячей замены системы X20 позволяет заменять или добавлять модули без остановки оборудования, что имеет огромное экономическое значение для непрерывных производственных процессов (нефтехимия, водоподготовка). Широкий температурный диапазон также позволяет использовать модуль в полевых условиях без отопления или охлаждения.

Область применения

B&R X20AI4622 широко применяется в промышленных сценариях, требующих точного сбора аналоговых сигналов. В химической и фармацевтической промышленности модуль используется для сбора сигналов температуры, давления и уровня в реакторах, реализуя ПИД-регулирование для стабильности реакций. На станциях очистки воды и мониторинга окружающей среды он подключается к pH-метрам, датчикам кислорода и расходомерам, обеспечивая надежные данные для автоматизации.

На производственных линиях модуль используется для сбора давления в гидросистемах, расхода в пневмосистемах и температуры нагревателей, предотвращая перегрузку или перегрев оборудования. В системах HVAC он собирает данные о температуре обратного воздуха, влажности и уровне CO2 для энергосбережения в умных зданиях. Кроме того, в испытательных стендах и лабораторной автоматизации высокая точность модуля удовлетворяет строгим требованиям к сбору научных данных.

Связанные продукты

B&R X20BC0083 (Модуль шины)
B&R X20CP1486 (ПЛК)
B&R X20TB12 (Клеммная колодка)
B&R X20AI4632 (Различная спецификация)
B&R X20AT6422 (Модуль ввода температуры)
B&R X20BM11 (Базовый модуль)

Установка и обслуживание

Подготовка к установке: Перед установкой убедитесь, что базовый модуль X20 надежно закреплен, а модуль шины сконфигурирован. Используйте экранированные витые пары для подключения датчиков, экран заземляется с одной стороны. Убедитесь, что настройки перемычек или программного обеспечения соответствуют типу сигнала (напряжение/ток). Не подключайте напряжение к входам тока.

Рекомендации по обслуживанию: Регулярно проверяйте затяжку клемм, особенно на вибрирующем оборудовании. Считывайте буфер диагностики через Automation Studio для выявления периодических сбоев. При замене модуля поддерживается горячая замена, но соблюдайте меры защиты от статики (ESD). Для очистки используйте сухой сжатый воздух.

Гарантия продукта

Все модули B&R X20AI4622, поставляемые нами, являются оригинальными продуктами, прошедшими строгий входной контроль и проверку параметров. Мы предоставляем гарантию с бесплатным ремонтом или заменой для изделий с неисправностями, не вызванными пользователем. Наши технические специалисты хорошо знакомы с архитектурой B&R и готовы поддержать вас на всех этапах.
