Обзор продукта

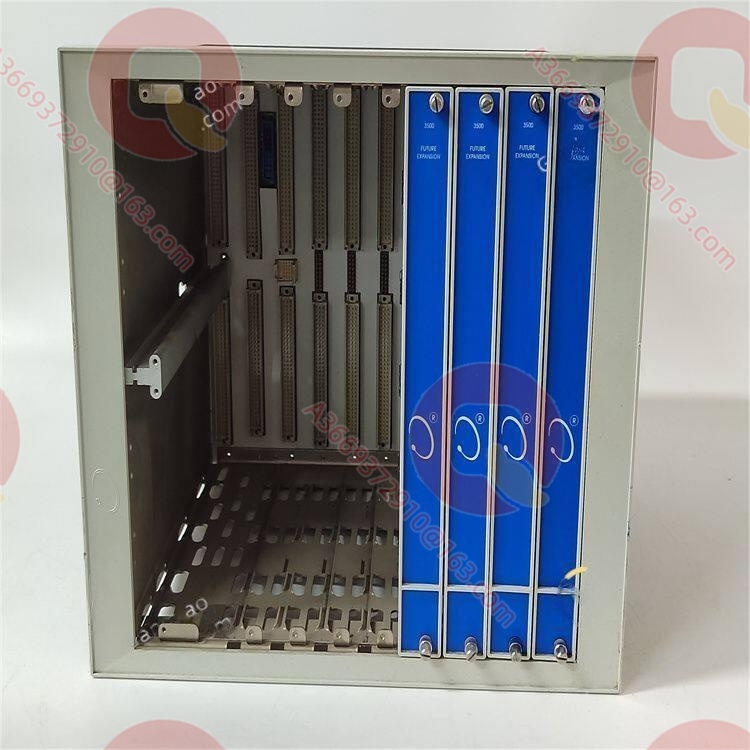

3500-05-02-04-00-00-00 — конфигурация Mini-каркаса 3500/05. Разбор по структуре 3500/05-AA-BB-CC-DD-EE: A02 = 12-дюймовый Mini-Rack（7 слотов）, B04 = Panel Mount Option для Mini-Rack, C00 = без одобрения, D00 = резерв, E00 = без CEinstrumart.com. Компактный каркас системы 3500 для небольших машин и ограниченных шкафов; монтаж в прямоугольный вырез панели с прижимами, проводка и I/O — сзадиinstrumart.com. Официальные ограничения Mini-Rack: нет Bulkhead Mount, для EIA-рельса требуется адаптер 144863-01, ПО 3500/01 не ниже v2.70instrumart.com+1. Его главная ценность — компактная платформа с точным соответствием количества слотов небольшим объектам защиты.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель | 3500-05-02-04-00-00-00 |
| Производитель | Bently Nevada (Baker Hughes) |
| Тип продукта | Системный каркас 3500/05 Mini |
| A | 02 = 12″ Mini-Rack，7 слотовinstrumart.com |
| B | 04 = Panel Mount，Mini-Rackinstrumart.com |
| C | 00 = без одобрения（01/02 — опции）instrumart.com |
| D | 00 = резервinstrumart.com |
| E | 00 = без CE（01 = CE）instrumart.com |
| Слоты | 7（слева — питание и RIM/TDI）instrumart.com |
| Монтаж | Вырез панели + прижимы；доступ сзадиinstrumart.com |
| Bulkhead | Не поддерживаетсяprotectivesupplies.com |
| EIA | Адаптер 144863-01instrumart.com |
| ПО | 3500/01 v2.70+instrumart.com |
| Несовместимости | 3500/93 A01 Face Mount；3500/06（Bulkhead）instrumart.com |
| База соответствий | FCC；EN 61000-6-2/6-4；EN 61010-1；RoHS；ABS/DNV GLinstrumart.com |
Особенности и преимущества
7 слотов под малые объекты: 3500-05-02-04-00-00-00 — точное соответствие небольшим машинам без пустых слотовinstrumart.com.
Малая глубина: Panel Mount через вырез — для неглубоких шкафовinstrumart.com.
Прозрачные ограничения: Без Bulkhead, адаптер EIA, ПО v2.70 — все известно на этапе выбораinstrumart.com+1.
Области применения
Защита малых турбин, компрессоров, вентиляторов и насосов. Неглубокие шкафы и врезка в панели. Компактные ретрофит-проекты.
Связанные продукты
3500/20 / 3500/22M: Интерфейсные модули.
3500/15: Блоки питания.
144863-01: Адаптер EIA для Miniinstrumart.com.

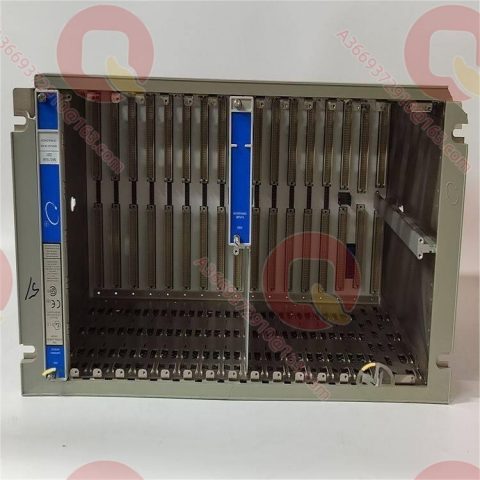

3500/05-01-01-00-00-00: Полноразмерный панельный каркас.
3500/05-02-05-00-00-00: Mini Rack Mount（с адаптером）instrumart.com.
Монтаж и обслуживание
Монтаж: Проверьте вырез панели и прижимы. Слоты питания и RIM — крайние левые. ПО 3500/01 v2.70+；для EIA — адаптер 144863-01instrumart.com.
Обслуживание: Проверяйте прижимы и заземление. Следите за индикацией питания и RIM/TDI. Bulkhead для Mini не поддерживаетсяprotectivesupplies.com — при необходимости переходите на полноразмерный каркас.
Гарантия
Каркас 3500-05-02-04-00-00-00 поставляется с заводскими документамиinstrumart.com. Мы гарантируем подлинность и поддержку планирования слотов, согласования адаптера EIA и подтверждения версии ПО.
