Обзор продукта

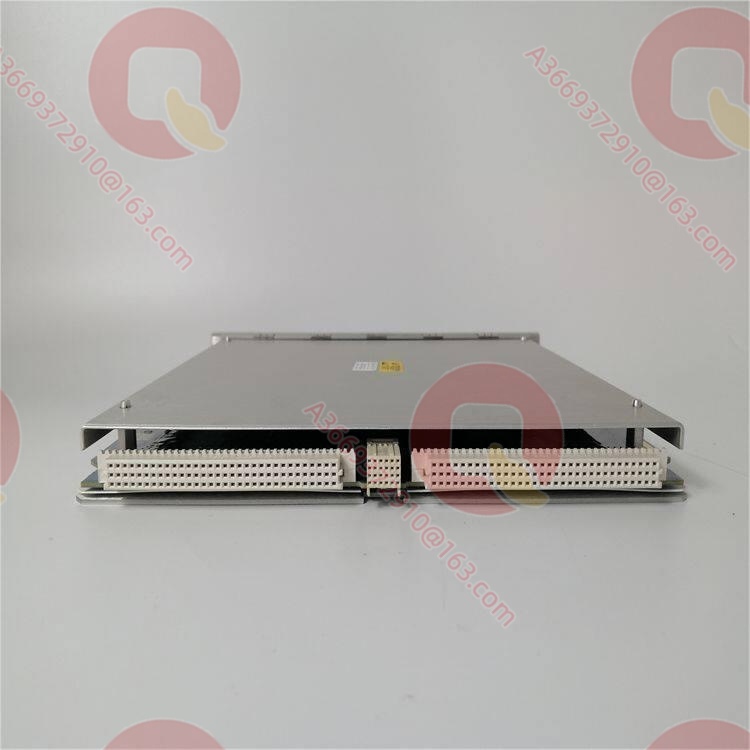

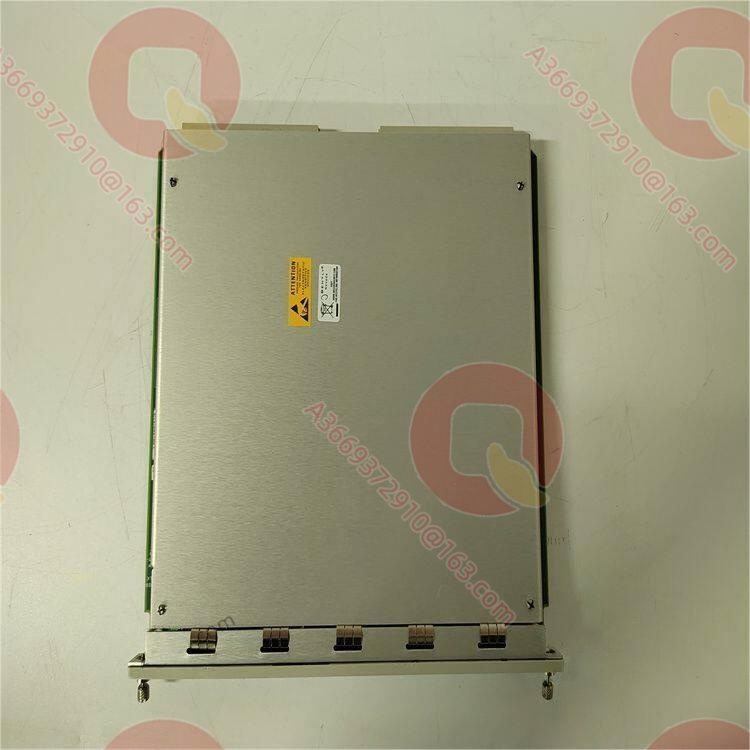

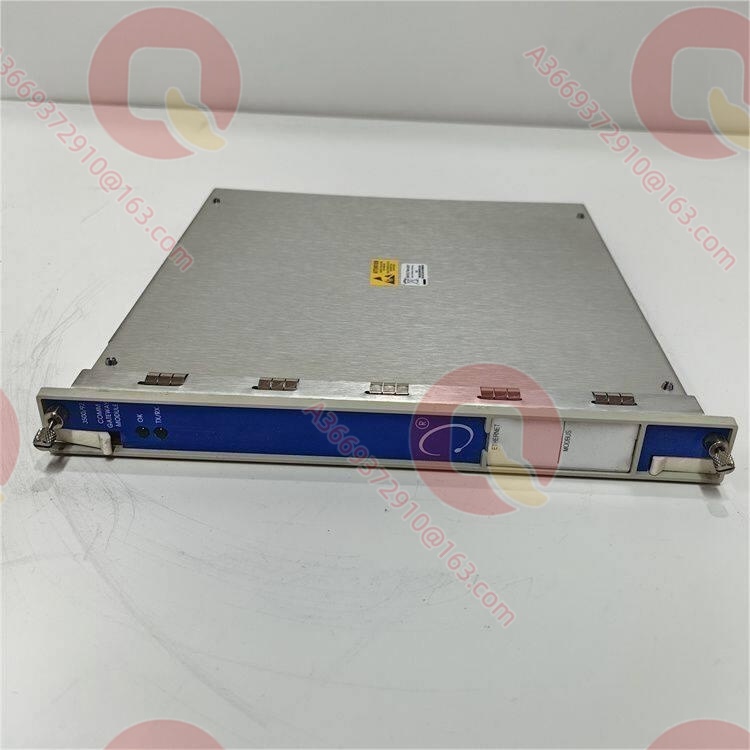

Как ключевой элемент платформы защиты поршневых машин Bently Nevada серии 3500, 176449-08 соответствует модулю мониторинга положения штока поршня 3500/72M. Модуль разработан для высокоточного измерения параметров положения штока, провала штока (rod drop) и износа крейцкопфа в поршневых компрессорах и насосах. В системе защиты агрегата он позиционируется как ключевой узел предиктивного обслуживания и аварийной блокировки. Его главная ценность — преобразование медленно развивающегося износа в измеряемые тренды и логические команды, закрывая проблему ранней диагностики износа гидравлических/газовых узлов. Через 176449-08 пользователи могут планировать обслуживание до аварии, повышая доступность установки.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель | 176449-08 |
| Производитель | Bently Nevada (Baker Hughes) |
| Тип продукта | Модуль мониторинга положения штока поршня |
| Серия | 3500/72M (платформа поршневых машин) |
| Объект измерения | Положение/провал штока, смещение крейцкопфа |
| Каналы | 2 (типовая конфигурация) |
| Интерфейс датчика | Вихреток/стержневой датчик位移 |
| Диапазон | Зависит от датчика (тип. 2–4 мм) |
| Разрешение | Лучше 0.01 мм |
| Дискретизация | Высокоразрядная DC |
| Авар. выходы | Alert/Danger |
| Интерфейс | Шина задней панели 3500 |
| Напряжение | 24 В DC |
Особенности и преимущества
Высокое разрешение по положению: 176488-08 оптимизирован для микронных перемещений штока поршня, точно отслеживая тренд rod drop и предотвращая утечки газа из-за износа уплотнения. Встроенная линеаризация и температурная компенсация устраняют нелинейность и дрейф, обеспечивая достоверность долгосрочных трендов.
Специальная логика для поршневых машин: Модуль поддерживает специализированные алгоритмы для оценки износа крейцкопфа и несоосности штока. Гистерезис и задержка уставок фильтруют кратковременные колебания от нагрузок, снижая ложные срабатывания.
Интеграция в серию 3500: 176449-08 работает в раме 3500 вместе с модулями питания, реле и связи, передавая данные в System 1 или DCS для централизованного мониторинга и анализа трендов.
Области применения
На нефтеперерабатывающих заводах в поршневых компрессорах установки гидрокрекинга мониторит провал штока, предупреждая износ уплотнений и поломки штока. На компрессорных станциях газопроводов отслеживает положение крейцкопфа для оценки износа баббитового вкладыша. В насосных агрегатах химических производств защищает машину от аварийного износа крейцкопфа.
Связанные продукты
3500/72M: Семейство модулей мониторинга положения штока.
3500/42M: Монитор вибрации, часто в одной раме с 176449-08.
3500/33: Релейный модуль для вывода аварийных сигналов.
3500/94M VGA Display: Сенсорный дисплей для отображения трендов положения.
3300/72: Предыдущее поколение системы.
167699-02: I/O модуль для вибрации/положения.
Монтаж и обслуживание
Монтаж: Проверьте диапазон и нулевую точку датчиков положения штока перед монтажом 176449-08. Убедитесь в надежности подключения кабелей и заземлении экранов.
Обслуживание: Анализируйте тренды rod drop в System 1. При ступенчатом смещении базовой линии проверяйте крепление датчиков и кронштейнов. Проводите механическую поверку щупами/микрометром при ремонтах.
Гарантия
Модуль 176449-08 откалиброван по DC-сигналу положения в соответствии с API 670 для поршневых машин. Мы предоставляем техподдержку и помощь в пусконаладке систем защиты штока.
