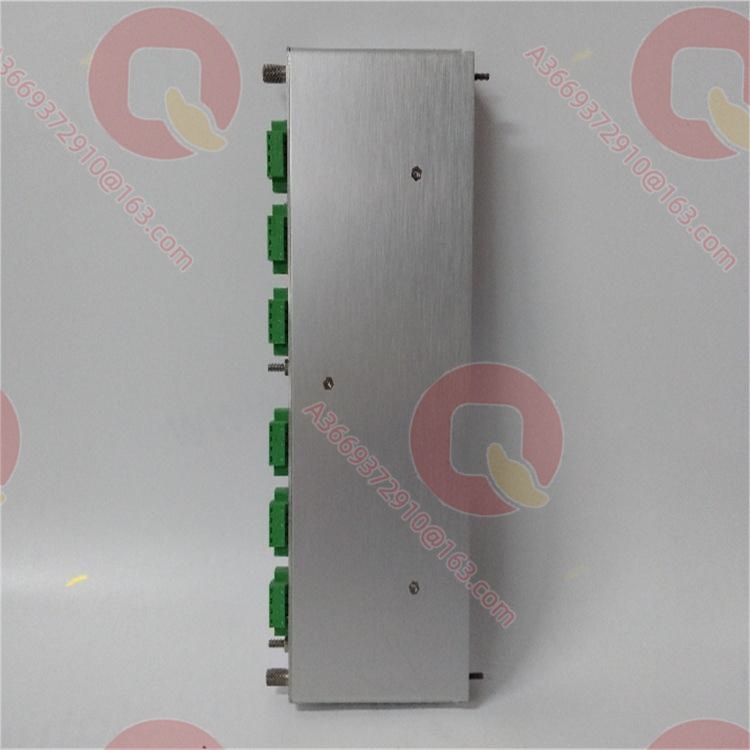

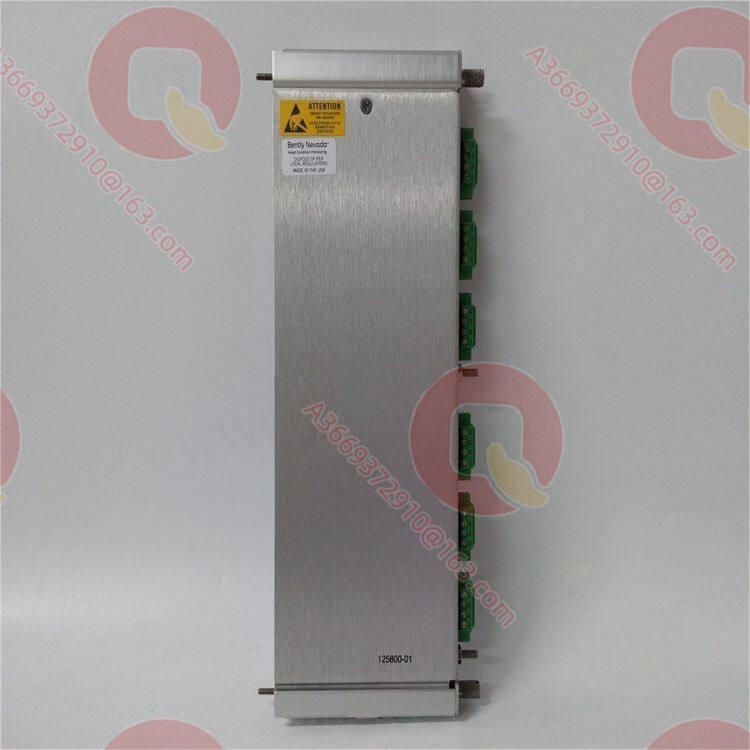

Bently Nevada 125800-01 Монитор осевого смещения 125800-01

Обзор продукта

125800-01 представляет собой монитор осевого смещения 3500/44M от Bently Nevada, специализированный модуль, разработанный для высокоточного измерения положения вала. В отличие от универсальных мониторов вибрации, 125800-01 фокусируется на предельно точном измерении осевого смещения вала (износа упорного подшипника), дифференциального расширения, эксцентриситета и хода клапана. В крупном вращающемся оборудовании износ упорного подшипника часто бывает фатальным, и этот модуль способен в реальном времени улавливать осевое движение ротора с разрешением на уровне микрометров, предоставляя самый прямой предупредительный сигнал для предотвращения осевого трения ротора о статические детали.

Как страж ключевых параметров, модуль содержит специальную схему линеаризации, способную идеально согласовываться с различными бесконтактными датчиками смещения Bently Nevada. Он не только обеспечивает стандартный аналоговый выход для мониторинга DCS, но и обладает крайне надежным выходом «Опасность», напрямую подключаясь к системе аварийного останова. Присутствие 125800-01 заполняет пробел в измерении «положения» в мониторинге вибрации, гарантируя, что агрегат всегда находится в безопасном осевом зазоре во время пуска, останова и изменения нагрузки.

Технические характеристики

Основные особенности и преимущества

Способность измерения с точностью до микрометра: Ключевое преимущество 125800-01 заключается в его чувствительности к малейшим изменениям смещения. Благодаря высокоразрешающему АЦП и прецизионному источнику опорного напряжения он может идентифицировать крошечные осевые дрейфы. Для мониторинга температуры упорной колодки и тенденции износа эта точность критически важна. Он может выдать предупреждение уже при малейшем уменьшении толщины масляной пленки, обнаруживая неисправность упорного подшипника раньше, чем просто мониторинг температуры масла, выигрывая ценное время для останова и обработки.

Интеллектуальная обработка сигнала с защитой от помех: Датчики смещения обычно устанавливаются внутри машины, с длинными сигнальными линиями, восприимчивыми к помехам. Модуль использует усовершенствованную технологию дифференциального входа и цифровой алгоритм фильтрации, эффективно удаляя шумы промышленной частоты или гармоники инверторов, наложенные на сигнал Gap постоянного тока. Такая способность очистки сигнала гарантирует, что 125800-01 по-прежнему выводит стабильные и достоверные данные о смещении в сложной электрической среде, избегая ложных остановов из-за скачков сигнала.

Гибкая конфигурация логики сигнализации: Для различных стратегий защиты оборудования модуль поддерживает множество режимов сигнализации. Для мониторинга упорных подшипников можно установить «двустороннюю» сигнализацию; для мониторинга дифференциального расширения можно установить «одностороннюю высокую тревогу». Логика сигнализации 125800-01 может даже быть привязана к фазовому сигналу (Keyphasor), активируясь только при скорости выше определенного значения, избегая ложных тревог из-за возмущений вала во время проворачивания (валоповорота) агрегата, что отражает высокоинженерный проектный подход.

Области применения

Защита упорных подшипников паровых турбин: В крупных паровых турбинах 125800-01 напрямую контролирует смещение упорного диска относительно упорных колодок. Как только осевое смещение превышает безопасный предел (например, 0,5 мм), модуль немедленно инициирует останов, предотвращая процесс, при котором ротор работает как «резец», срезая статические детали, и избегая аварий с катастрофическим трением движущихся и неподвижных частей.
Мониторинг газовых клапанов поршневых компрессоров: На поршневых компрессорах установок гидрирования этот модуль используется для контроля хода открытия и закрыания всасывающих и нагнетательных клапанов (клапанного хода). Точно контролируя положение крейцкопфа или клапана, он помогает технологическому персоналу судить, не замедляется ли движение клапана из-за нагарообразования, оптимизируя эффективность работы компрессора.

Связанные продукты

125704-01: Монитор положения 3500/45, более мощный, может обрабатывать LVDT.
125760-01: Модуль мониторинга вибрации, часто устанавливается в одной стойке с монитором смещения.
Датчики 3300 XL: Сопряженные датчики смещения.
3500/44M 125800-01: Стандартное обозначение модели.
125800-02: Возможна обновленная версия или модель с другим назначением контактов.

Монтаж и техническое обслуживание

Подготовка перед монтажом: Перед установкой 125800-01 необходимо провести физическую верификацию монтажного зазора датчика смещения. Используйте щуп или индикатор часового типа для симуляции фактического осевого положения ротора и отрегулируйте датчик до тех пор, пока напряжение Gap, отображаемое модулем, не будет соответствовать механическому зазору. Этот шаг имеет решающее значение и напрямую определяет точность уставки сигнализации. Никогда не полагайтесь только на электрические настройки параметров, необходимо привязаться к фактическому механическому нулю.
Рекомендации по обслуживанию: Поскольку мониторинг смещения напрямую влияет на безопасность агрегата, рекомендуется проводить «тест реального движения» после каждого капитального ремонта. Вручную проворачивайте или используйте гидравлическое устройство для перемещения ротора, наблюдая, совпадает ли изменение показаний 125800-01 с механическим индикатором. Регулярно проверяйте жесткость кронштейна датчика, чтобы предотвратить колебания показаний смещения из-за резонанса кронштейна. Если обнаружен дрейф нуля, следует повторно откалибровать через ПО и записать данные до и после калибровки для анализа трендов.

Гарантия на продукт

Мы понимаем значение мониторинга смещения для безопасности «сердца» крупных агрегатов, поэтому каждый модуль 125800-01 проходит испытания на старение с прецизионными источниками сигналов и калибровку линейности. Мы гарантируем, что предоставляемые модули обладают крайне высокой долгосрочной стабильностью и помехозащищенностью, обеспечивая заслуживающие доверия данные измерений в суровых полевых условиях. Мы предоставляем подробную техническую документацию и руководство по выбору, гарантируя, что вы выбираете уверенно и используете спокойно, всесторонне защищая безопасность ваших активов оборудования.
