ALSTOM N895314513L | Базовый модуль стоечного шасси | Решение проблемы аппаратных сбоев шины

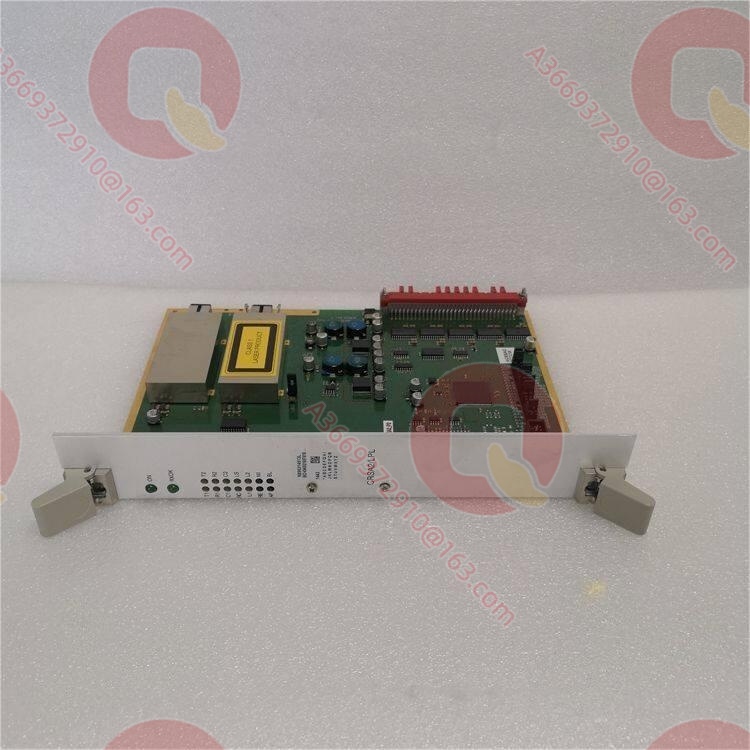

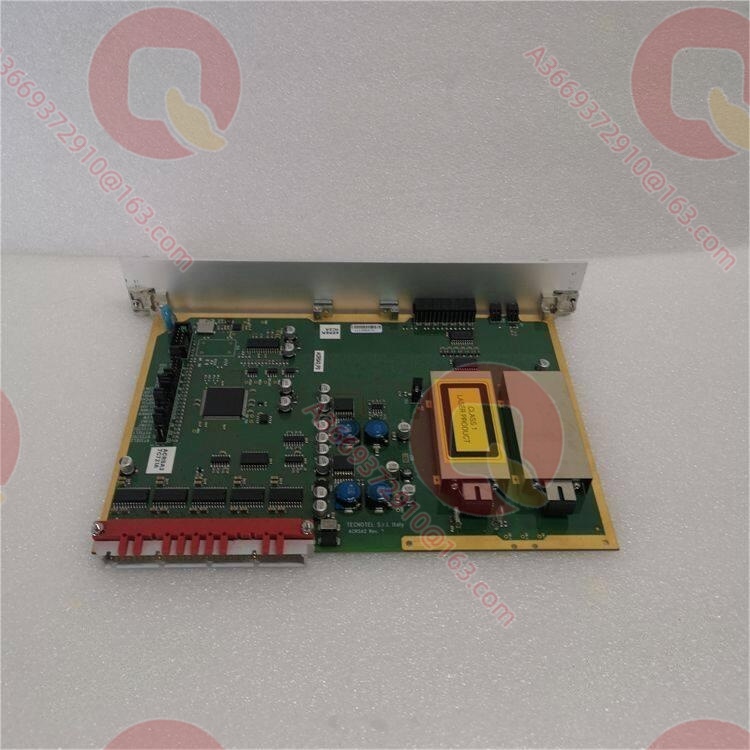

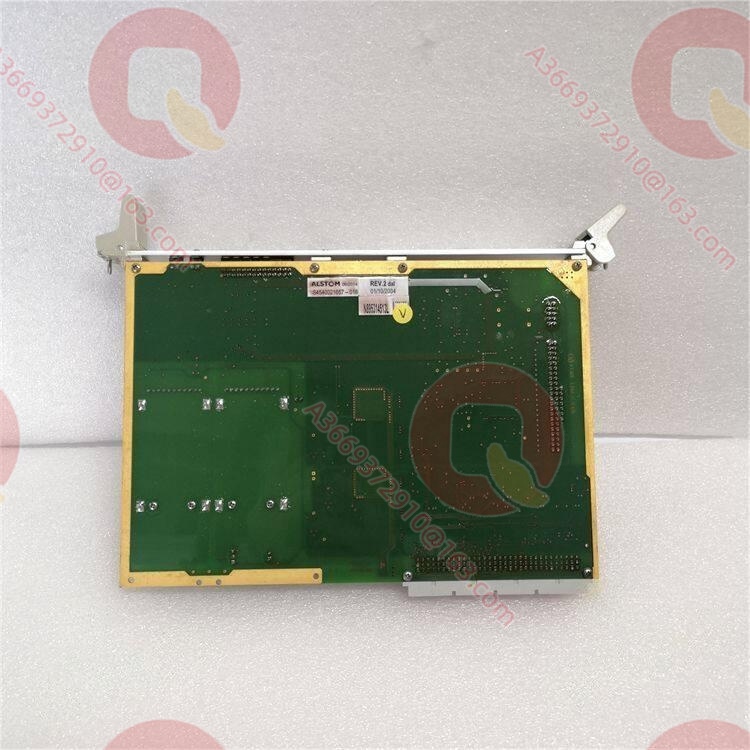

Введение в продукт

Системная кросс-плата ALSTOM N895314513L является пассивным, но критически важным элементом архитектуры управления распределенной системы АСУ ТП ALSPA. Она монтируется на заднюю стенку блочного каркаса (Subrack) и формирует внутреннюю информационную и силовую магистраль, к которой подключаются центральные процессоры и модули ввода-вывода. Отсутствие активных полупроводниковых компонентов на самой плате (в базовых ревизиях) обеспечивает максимальный показатель наработки на отказ (MTBF > 500 000 часов).

Благодаря жесткой топологии и использованию многослойного текстолита с увеличенной толщиной медной фольги, плата N895314513L минимизирует паразитные наводки и переходные затухания между соседними высокочастотными сигнальными линиями шины данных. Поверхность платы покрыта специализированным лаком (Conformal Coating), защищающим токоведущие дорожки от воздействия угольной пыли, влаги и агрессивных сред машинных залов электростанций.

Ключевые технические характеристики

• Тип системной шины: Параллельная специализированная шина ALSPA P320.

• Количество системных слотов: Зависит от ревизии каркаса (типовое исполнение под стандартный 19-дюймовый рэк).

• Номинальные напряжения питания шины: +5 В DC (логика), +12 В DC, +24 В DC (периферия).

• Максимальный суммарный ток по шине питания 5 В: 35 А.

• Тип ответных разъемов слотов: DIN 41612, тип C (96-контактные, с позолоченным напылением ламелей класса износостойкости 1).

• Сопротивление изоляции между независимыми шинами питания: Не менее 500 МОм при 500 В DC.

• Электрическая прочность изоляции: 1,5 кВ (rms) в течение 1 минуты (в соответствии с IEC 60255-5).

• Диапазон рабочих температур: От -5 °C до +60 °C.

Стратегия контроля качества (SOP Quality Transparency)

Каждый экземпляр платы ALSTOM N895314513L проходит嚴格ную предпродажную проверку:

1. Входной контроль: Осмотр всей поверхности под стереомикроскопом. Контроль геометрии и центрирования всех 96-контактных разъемов DIN. Проверка отсутствия трещин в паяных соединениях выводов разъемов к текстолиту.

2. Проверка электрических параметров: Полная «прозвонка» всех шин данных на отсутствие коротких замыканий между соседними контактами. Измерение сопротивления изоляции силовых и сигнальных цепей с помощью мегаомметра Fluke при 1000 В DC.

3. Функциональное тестирование под нагрузкой: Установка платы в тестовый каркас. Подача максимального паспортного тока по шинам питания (до 30 А по цепи 5 В) с контролем падения напряжения и фиксацией теплового профиля платы тепловизором.

4. Верификация встроенного ПО: Для ревизий плат со встроенными микросхемами идентификации шасси (ID-EEPROM) — считывание и верификация содержимого памяти на корректность серийных кодов.

5. Финальный контроль качества и упаковка: Очистка контактов разъемов ультразвуковым методом с применением изопропилового спирта. Нанесение защитных гарантийных стикеров службы ОТК («QC Passed»). Упаковка в металлизированный ESD-пакет большого формата и жесткую деревянную или картонную тару с ложементом.

Руководство по установке и конфигурации (Technical Pitfall Guide)

Риски и критические точки при замене:

• Несоответствие версий / Аппаратных ревизий: Модификации платы под индексом 513L могут отличаться наличием или отсутствием перемычек заземления экрана шины. Неверный выбор ревизии приведет к появлению высокочастотных помех и сбоям связи (Bus Errors).

• Ошибки конфигурирования DIP-переключателей / перемычек: На задней стороне кросс-платы могут располагаться джамперы терминации шины (Bus Termination). Ошибка в их положении сорвет терминацию, сделав невозможным опрос крайних модулей ввода-вывода.

• Несовместимость клемм или кабелей: При подключении внешних силовых кабелей питания к винтовым шинам кросс-платы важно соблюдать момент затяжки винтов. Недотяг вызовет локальный перегрев и обгорание текстолита; перетяг — сорвет резьбу или деформирует внутренние слои платы.

• Различия в характеристиках электропитания: Перед пуском новой платы обязательно проверьте состояние блоков питания шкафа. Старые БП с подсохшими конденсаторами под нагрузкой дают высокий уровень пульсаций, способный повредить логические цепи устанавливаемых модулей.

• Электростатический разряд (ESD): Несмотря на пассивный характер платы, наводка статического электричества на контакты шины данных в момент монтажа может пробить защитные диоды смежных плат. Работы — строго в ESD-браслете.

Пошаговое руководство по монтажу:

• Инструменты: Диэлектрический инструмент, динамометрический ключ, мегаомметр, ESD-браслет.

• Время выполнения: Полная замена кросс-платы с демонтажем каркаса — 1,5 часа.

Этап 1: Подготовка

⚠️ ОПАСНОСТЬ: Полностью обесточьте шкаф DCS. Отключите автоматы питания 220 В AC входных цепей БП и цепи бесперебойного питания (UPS). Убедитесь с помощью мультиметра в отсутствии потенциала на силовых клеммах питания каркаса.

Этап 2: Демонтаж

Извлеките все процессорные модули и платы ввода-вывода из каркаса, предварительно промаркировав их слоты. Отсоедините силовые кабели питания и заземления от клеммников кросс-платы N895314513L. Выкрутите крепежные винты по периметру платы, фиксирующие ее к металлическому профилю каркаса. Аккуратно снимите плату.

Этап 3: Монтаж

Проверьте чистоту посадочных мест каркаса. Приложите новую кросс-плату N895314513L к монтажным стойкам. Закрутите крепежные винты, начиная от центра к краям, соблюдая равномерность прижима во избежание изгиба текстолита. Подключите силовые кабели питания, затянув винты с паспортным моментом (обычно 1,2 Н·м).

Этап 4: Включение и тестирование

Не вставляя электронные модули, подайте питание на шкаф. Замерьте мультиметром Fluke напряжения на технологических точках шины (+5,05 В, +12,0 В, +24,0 В). Убедитесь, что уровень пульсаций переменного тока не превышает 30 мВ. Отключите питание, установите модули на свои места, включите систему и проверьте отсутствие ошибок инициализации каркаса.
