Обзор продукта

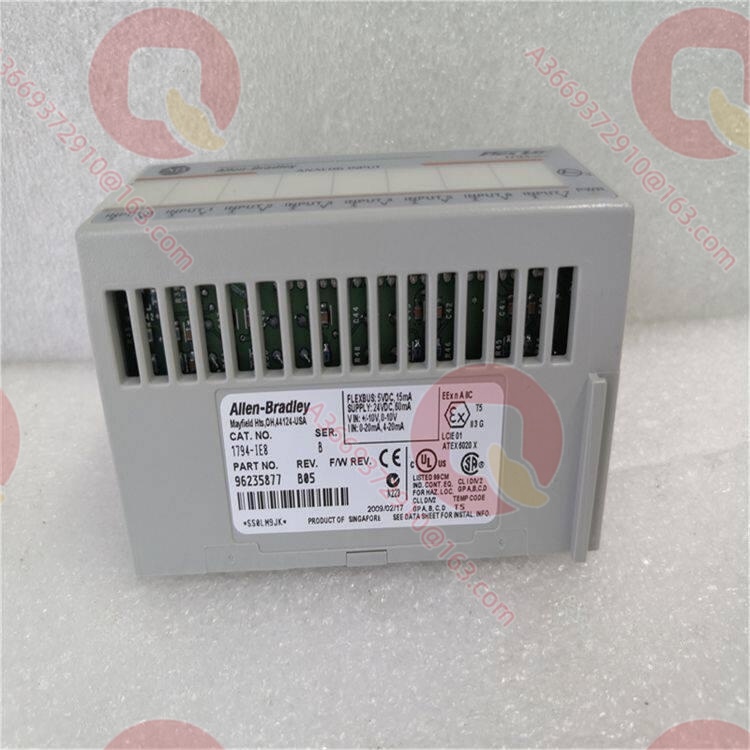

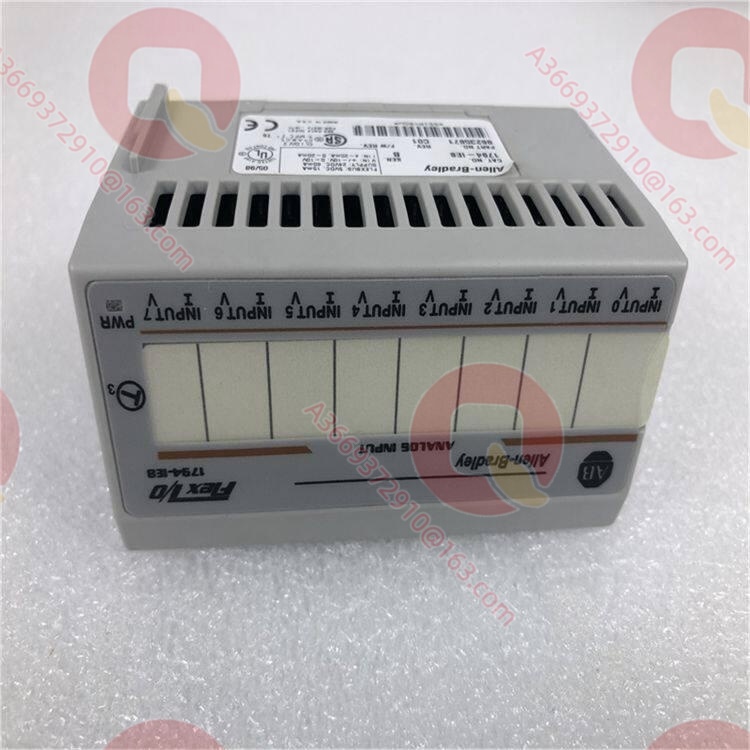

1794-IE8 — это 8-канальный модуль аналогового ввода серии Flex I/O от Allen-Bradley (Rockwell Automation). В промышленном процессном управлении точный сбор непрерывно меняющихся сигналов, таких как температура, давление и расход, является основой замкнутого контура, и данный модуль разработан специально как интерфейс АЦП для таких сценариев. Он решает проблемы сложной прокладки аналоговых кабелей, большого занимаемого пространства в шкафах управления и необходимости хранения множества типов модулей для разных сигналов, обеспечивая смешанное подключение сигналов напряжения и тока за счет гибкой конфигурации на уровне канала.
Как ключевой узел распределенной архитектуры Flex I/O, 1794-IE8 не требует локального ЦП и может оцифровывать полевые аналоговые сигналы через адаптер для передачи в контроллеры ControlLogix или CompactLogix. Модуль обеспечивает разрешение 16 бит, что гарантирует высокоточную передачу мельчайших изменений переменных процесса. Конструкция с отдельным клеммным основанием не только разделяет процессы подключения проводов и замены модуля, но и сохраняет существующую физическую разводку при модернизации системы, предлагая экономичное и высоконадежное решение для расширения точек измерения в процессной промышленности.
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | 1794-IE8 |
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Модуль аналогового ввода |
| Количество каналов | 8 |
| Диапазон входного сигнала | 0-10В, ±10В, 0-20мА, 4-20мА (выбор программно) |
| Разрешение | 16 бит (со знаком) |
| Скорость преобразования | approx. 5мс на канал |
| Точность | ±0.1% от полной шкалы (при 25°C) |
| Коэффициент подавления синфазного сигнала | ≥ 60 дБ |
| Изоляция между каналами | 500В AC (оптопара) |
| Рабочая температура | от 0°C до 55°C |
| Совместимое основание | 1794-TB2 / 1794-TB3 / 1794-TB3S |
Основные особенности и преимущества
Гибкость сигналов на уровне канала：1794-IE8 преодолевает ограничения традиционных аналоговых модулей, привязанных к напряжению или току, позволяя независимо настраивать тип ввода для каждого канала в одном модуле. Как датчики уровня 0-10В, так и преобразователи давления 4-20мА могут быть подключены напрямую, что значительно сокращает номенклатуру запчастей и решает проблему разнородных полевых приборов.
Высокоточное воспроизведение данных и помехоустойчивость：Разрешение 16 бит гарантирует, что модуль способен уловить крайне малые колебания параметров, например, микрорасход в тонкой химии. Встроенный высокий коэффициент подавления синфазной помехи и алгоритмы цифровой фильтрации эффективно блокируют электромагнитные шумы от частотно-регулируемых приводов и мощных двигателей, защищая подлинность данных, считываемых контроллером.
Горячая замена без отключения проводов：Благодаря модульной концепции Flex I/O электронный блок 1794-IE8 полностью независим от клеммного основания. При аппаратном сбое персонал может извлечь неисправный модуль и вставить новый без отключения полевых кабелей, сохраняя топологию подключений и сводя время простоя к минимуму.
Интеллектуальная диагностика каналов：Модуль обеспечивает мониторинг превышения диапазона и обрыва проводов (для сигналов 4-20мА) в реальном времени. При потере питания полевым преобразователем или обрыве кабеля контроллер мгновенно получает номер неисправного канала по диагностическим битам, инициируя логическую сигнализацию и предотвращая ошибочные действия контура управления из-за ложного нулевого сигнала.
Области применения
В системах управления химическими и нефтехимическими процессами 1794-IE8 выполняет задачу высокоточного сбора данных о температуре в реакторах и давлении в трубопроводах. Характеристика дальности передачи сигнала 4-20мА в сочетании с отличной помехоустойчивостью модуля гарантирует точное отображение сигналов преобразователей из взрывоопасных зон в операторской, предотвращая потерю управления из-за искажения сигнала. В системах водоподготовки и муниципальных водопроводных сетях модуль используется для централизованного сбора сигналов напряжения от многоканальных анализаторов качества воды (pH, хлор), где плотность 8 каналов идеально соответствует распределению точек измерения.
Для систем терморегуляции печей отжига в металлургии 1794-IE8 принимает стандартные токовые сигналы от трансмиттеров термопар, а его высокая скорость преобразования удовлетворяет строгим требованиям контуров управления температурой камеры в реальном времени. В системах дозировки фармацевтического производства модуль смешивает сигналы напряжения от весовых датчиков и токовые сигналы от расходомеров, предоставляя высокоточную измерительную базу для выполнения рецептур и обеспечивая строгое соответствие нормативным требованиям GMP.
Связанные продукты
1794-IE4XOE2：Модуль смешанного аналогового ввода/вывода (4 вх./2 вых.) той же серии, подходит для локальных контуров PID
1794-OF8：Модуль аналогового вывода 8 каналов той же серии, часто используется в паре с 1794-IE8 для создания полного контура
1794-AENT：Коммуникационный адаптер EtherNet/IP той же платформы, обеспечивает сетевое подключение для 1794-IE8
1794-TB3：Совместимое клеммное основание с пружинными зажимами, сокращающее время монтажа
1794-IT6：Модуль ввода для термопар/милливольтных сигналов (6 каналов) той же серии, специализированный для прямого сбора температуры
1794-IR6：Модуль ввода для термометров сопротивления (6 каналов) той же серии, подходит для датчиков PT100
Установка и обслуживание
Подготовка к установке：Перед развертыванием 1794-IE8 необходимо точно спланировать диапазон ввода для каждого канала в программном обеспечении в соответствии с типом полевого прибора. При подключении особое внимание следует уделить одноточечному заземлению экрана;экран кабеля должен быть заземлен только на клемме основания, чтобы избежать контуров заземления и синфазных помех. Категорически запрещается подавать питание переменного тока или высоковольтные сигналы на аналоговые входы во избежание сгорания внутренней прецизионной цепи АЦП.
Рекомендации по обслуживанию：После длительной эксплуатации клеммы 1794-IE8 могут подвергаться тепловому расширению и сжатию из-за изменений температуры и влажности, поэтому рекомендуется ежегодно подтягивать винты основания динамометрической отверткой во время осмотра. Если наблюдается сильное дрожание данных на канале, сначала проверьте стабильность питания полевого преобразователя, затем измерьте дифференциальное напряжение на входных клеммах модуля, чтобы исключить внешние помехи. При замене модуля убедитесь, что адаптер распознал новое оборудование, и повторно загрузите конфигурацию модуля в контроллер, чтобы предотвратить аномалии данных из-за параметров по умолчанию.
Гарантия на продукт
Учитывая жесткие требования процессного управления к точности измерений, мы обеспечиваем строгий контроль качества и поддержку на протяжении всего жизненного цикла для 1794-IE8 и всего ассортимента запчастей. Каждый аналоговый модуль перед отправкой проходит многоточечную калибровку во всем диапазоне от прецизионного источника сигнала и термотренировку, гарантируя отсутствие смещения при преобразовании данных. Мы предоставляем 12-месячную гарантию на уровне производителя и, опираясь на глобальную цепочку поставок, обеспечиваем быстрый поиск и отправку снятых с производства или дефицитных компонентов Flex I/O. Команда опытных инженеров по автоматизации предлагает круглосуточную техническую поддержку по подбору аналогов, конфигурированию и поиску неисправностей в полевых помехах, полностью устраняя ваши опасения по поводу запасных частей.
