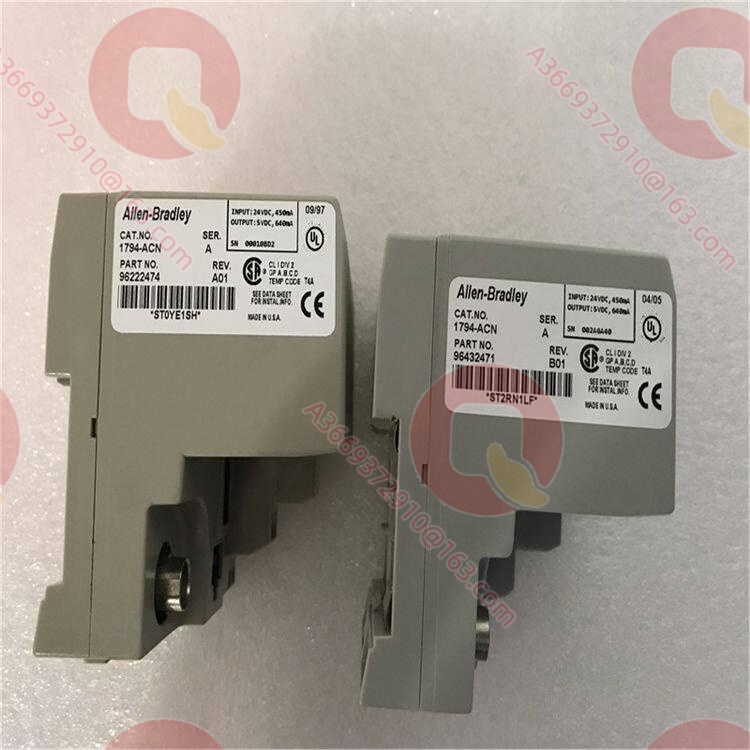

1794‑ACN — это односредовой адаптер ControlNet для Flex I/O (Allen‑Bradley), предназначенный для подключения до 8 модулей Flex I/O к сети ControlNet с高速 (5 Мбит/с) детерминированной связью в распределённых системах УСО.
1. Обзор продукта
1794‑ACN входит в семейство 1794 Flex I/O и выполняет роль коммуникационного адаптера между модулями Flex I/O и сетью ControlNet:
- обеспечивает мост между локальной станцией Flex I/O и ControlNet;
- содержит встроенный источник питания, преобразующий 24 В пост. тока в 5 В пост. тока для питания объединительной платы и до 8 модулей Flex I/O;
- поддерживает скорость передачи 5 Мбит/с по ControlNet и детерминированный обмен данными;
- обеспечивает гальваническую развязку 850 В пост. тока для повышения устойчивости к помехам в промышленных условиях.excellentplc.com+1
По сравнению с 1794‑ACN15/ACNR15, 1794‑ACN — базовая односредовая версия без поддержки резервирования среды, обычно применяется там, где redundancy не требуется.
2. Технические характеристики (типовые)
| Параметр | Значение |
|---|---|
| Модель | 1794‑ACN |
| Производитель | Allen‑Bradley (Rockwell Automation) |
| Тип продукта | Адаптер Flex I/O для ControlNet |
| Сеть | ControlNet |
| Ёмкость по модулям I/O | До 8 модулей Flex I/Oexcellentplc.com+1 |
| Скорость связи | 5 Мбит/сexcellentplc.com+1 |
| Диапазон входного напряжения | 19,2–31,2 В пост. токаexcellentplc.com+1 |
| Номинальное напряжение питания | 24 В пост. токаexcellentplc.com+1 |
| Выход FlexBus | 5 В пост. тока, макс. 640 мАexcellentplc.com+1 |
| Изоляция | 850 В пост. токаexcellentplc.com |

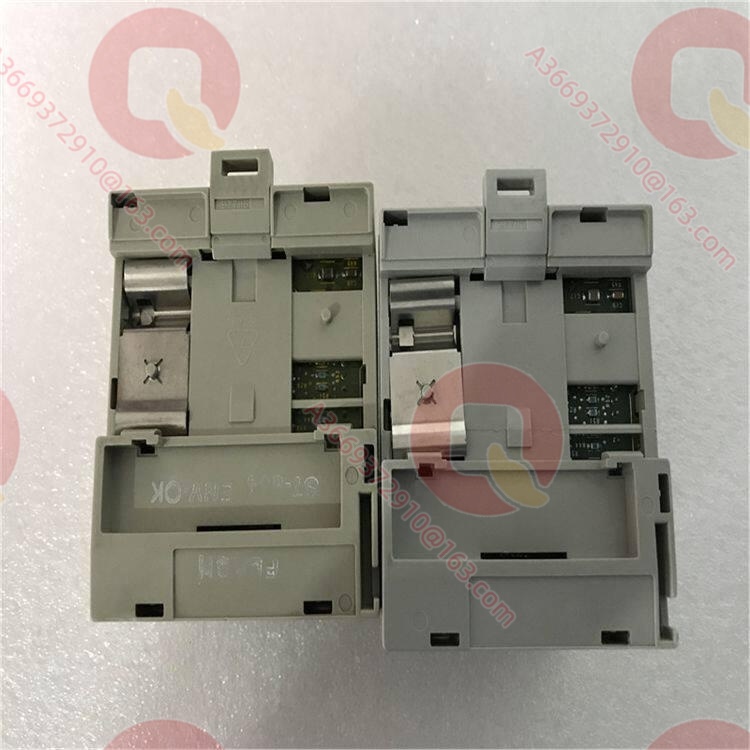

| Монтаж | На DIN‑рейку / на панельexcellentplc.com |
| Габариты | Прибл. 87 × 68 × 69 ммexcellentplc.com |
| Масса | Прибл. 0,2 кгexcellentplc.com |
| Рабочая температура | Промышленный диапазон (см. документацию Rockwell)excellentplc.com |
3. Основные особенности и преимущества
- Односредовой интерфейс ControlNet
Один порт ControlNet (BNC), 5 Мбит/с, детерминированный обмен — для типовых распределённых станций I/O без резервирования среды.excellentplc.com+1 - Встроенный источник питания объединительной платы
Преобразует 24 В пост. тока в 5 В пост. тока и питает до 8 модулей Flex I/O, упрощая архитектуру и разводку.excellentplc.com+1 - Высокая развязка и помехоустойчивость
850 В пост. тока изоляции между сетью и объединительной платой повышает надёжность связи в условиях промышленных помех.excellentplc.com - Модульность и масштабируемость
До 8 модулей Flex I/O на адаптер — комбинация дискретных, аналоговых и специальных модулей под конкретную задачу.excellentplc.com+1 - Удобство монтажа и диагностики

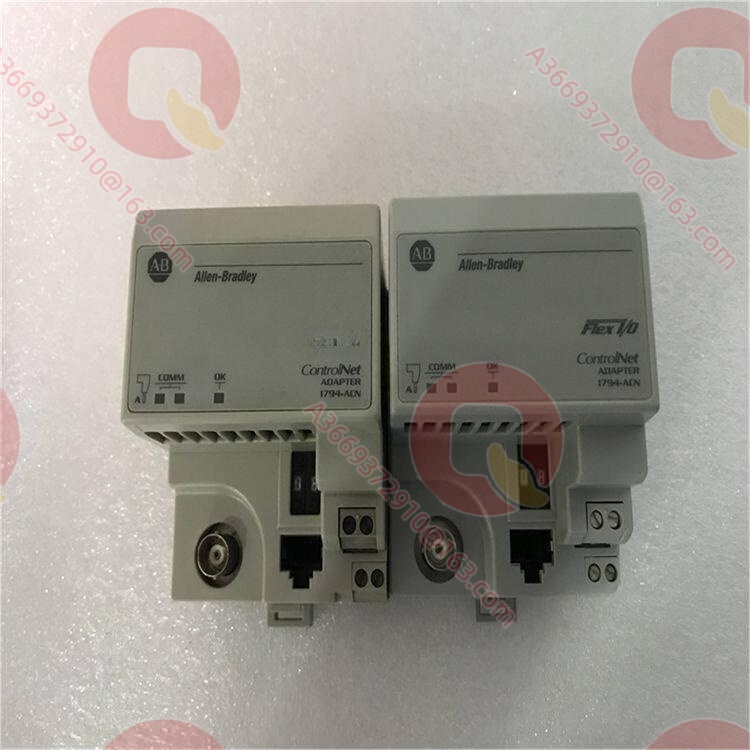

Монтаж на DIN‑рейку/панель; светодиоды состояния I/O и связи на передней панели для быстрой диагностики.cxzdhsb.com+1
4. Типичные области применения
- Распределённые станции удалённого I/O — подключение удалённых модулей Flex I/O к ПЛК (ControlLogix/CompactLogix) через ControlNet вместо длинных многожильных кабелей.excellentplc.com+1
- Автоматизация производственных линий — конвейеры, упаковочные линии, сборочные участки с分散ёнными датчиками и исполнительными механизмами.excellentplc.com+1
- Процессное управление и удалённый мониторинг — насосные станции, очистные сооружения и т.п., где удалённые I/O объединяются в ControlNet и контролируются из центрального поста.chem17.com
5. Родственные модели
| Модель | Особенности | Применение |
|---|---|---|
| 1794‑ACN | Односредовой ControlNet‑адаптер, 1×BNC, базовая версия | Обычные распределённые I/O без резервирования |
| 1794‑ACN15 | Односредовой/резервированный ControlNet, 5 Мбит/с, 8 модулей, 19,2–31,2 В пост. токаgkzhan.com+1 | Стандартные станции ControlNet |
| 1794‑ACNR15 | Резервированная среда ControlNet, 2×BNCxiongbagk.cn+1 | Сети с высокой надёжностью |
| 1794‑ACNR15XT/D | XT‑версия с расширенным температурным диапазоном и сертификацией для опасных зонjdzj.com+1 | Жёсткие/опасные условия |
| 1794‑ACNXT | Расширенный температурный диапазон ControlNet‑адаптераexcellentplc.com | Высокие/низкие температуры окружающей среды |
6. Краткие рекомендации по монтажу и обслуживанию
- Перед монтажом
- Убедитесь, что питание 24 В пост. тока находится в диапазоне 19,2–31,2 В;
- Проверьте коаксиальный кабель ControlNet и разъёмы BNC (тип RG‑6/U и пр.), обеспечьте правильное заземление и терминаторы 75 Ом на концах сегмента.gkzhan.com+1
- Подключение и конфигурация
- Выполните подключения питания, ControlNet и модулей Flex I/O согласно документации Rockwell;
- С помощью RSNetWorx for ControlNet / Studio 5000 задайте адрес узла, RPI и другие параметры, избегая дублирования адресов.weisizhineng.com
- Обслуживание
- Регулярно контролируйте светодиоды состояния I/O и связи; при признаках сбоя проверяйте кабели, терминаторы и контакты;
- При замене модулей под напряжением соблюдайте меры защиты от статики и коротких замыканий, а также требования к опасным зонам (если применимо).
