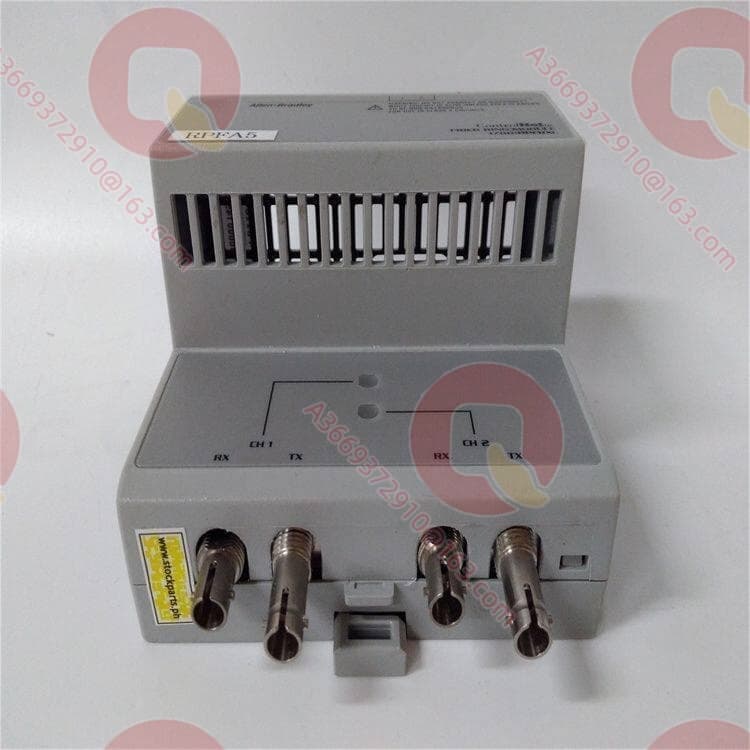

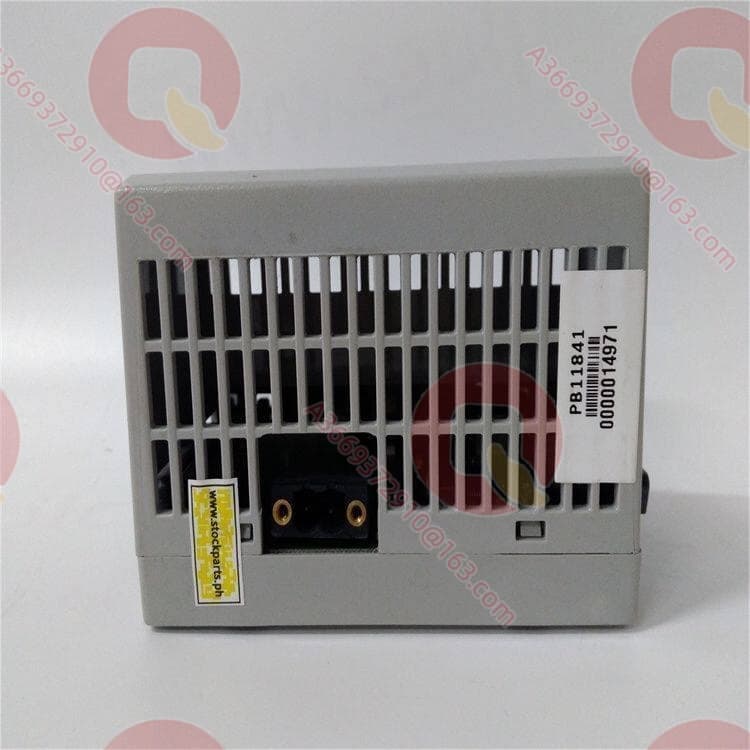

Allen‑Bradley 1786-RPFPXLB Модуль короткодистантного оптоволоконного ретранслятора ControlNet 1786-RPFPXLB

Обзор продукта

1786-RPFPXLB — это модуль короткодистантного оптоволоконного ретранслятора серии Allen‑Bradley 1786 для сети ControlNet, предназначенный для преобразования среды между коаксиальным кабелем и оптоволокном, удлинения сегментов сети и повышения помехоустойчивости. На крупных предприятиях длина сегмента и число узлов ControlNet на коаксиальном кабеле ограничены, а в условиях сильных электромагнитных помех возможны дрожание и потеря связи. 1786-RPFPXLB преобразует электрический сигнал в оптический, создавая высоконадежный физический канал на коротких дистанциях (типичная многомодовая оптоволоконная линия), решая проблемы дальности и шумов.dcsmall.cn+2

С системной точки зрения модуль относится к семейству «модулей короткодистантного оптоволокна» 1786 и должен использоваться совместно с базовым адаптером‑ретранслятором 1786‑RPA/B. Адаптер обеспечивает входное питание 24 В пост. тока, питание объединительной платы 5 В/1,6 А и коаксиальный канал, а 1786-RPFPXLB добавляет оптоволоконные порты, реализуя ретрансляцию “электро‑оптико‑электро” и расширение топологии, являясь ключевым компонентом физического уровня для построения звездообразных, древовидных или точка‑точка оптоволоконных сетей ControlNet.book118.com+1

Технические характеристики

Основные особенности и преимущества

Преобразование среды короткой дистанции и гальваническая развязка: 1786-RPFPXLB преобразует электрический сигнал ControlNet коаксиального кабеля в оптический, удлиняя сегмент на короткие дистанции (типично от нескольких сотен метров до ~2 км в зависимости от потерь в линии) и полностью разрывая контуры заземления и пути синфазных помех, что особенно эффективно в условиях сильных ЭМИ от преобразователей частоты и высоковольтных шкафов.book118.com+1

Модульная архитектура ретранслятора и гибкая топология: модуль вставляется в базовый блок 1786‑RPA/B, к каждому блоку можно подключить до 4 ретрансляционных модулей (RPFS, RPFM, RPCD и др.), комбинируя коаксиальные и оптоволоконные сегменты в звездообразные, древовидные, цепочечные и точка‑точка топологии без замены всей сети, что удобно для поэтапной модернизации старых систем ControlNet.book118.com+1

Индикация состояния и быстрая диагностика линии: на передней панели расположены индикаторы питания, состояния линии и каналов, что позволяет обслуживающему персоналу быстро определить, установлено ли оптоволоконное соединение, есть ли потеря сигнала или неисправность модуля, сокращая время простоя.book118.com+1

Области применения

В прокатных и машиностроительных цехах металлургии мощные преобразователи частоты и высоковольтные коммутаторы часто вызывают дрожание связи в коаксиальных сегментах ControlNet. 1786-RPFPXLB переводит критичные связи между шкафами управления на короткие оптоволоконные линии, сохраняя детерминированную связь на 5 Мбит/с и значительно снижая риск ошибок и выпадения узлов, обеспечивая надежность управления приводами и блокировками.book118.com+1

На крупных ТЭЦ в системах топливоподачи и водоподготовки расстояния между операторской и удаленными станциями I/O велики, а трассы сложны. Использование 1786-RPFPXLB для перевода коаксиальных сегментов на короткие оптоволоконные линии упрощает прокладку и заземление, устраняет влияние пусков мощных двигателей на линии связи, удовлетворяя жестким требованиям DCS к стабильности связи ControlNet.book118.com+1

В депо метрополитена и насосных станциях муниципального водоснабжения 1786-RPFPXLB применяется для продления коаксиального сегмента из операторской к удаленным шкафам, обеспечивая помехоустойчивую передачу критичных управляющих и мониторинговых сигналов, что типично для модернизации старых систем ControlNet с переходом на оптоволокно.book118.com+1

Связанные продукты

1786‑RPA/B：Совместное использование, базовый адаптер модульного ретранслятора ControlNet, обеспечивает питание 24 В пост. тока и 5 В/1,6 А на объединительной плате для RPFPXLB, обязательный элемент для построения ретранслятора11467.com
1786‑RPFS：Модуль короткодистантного оптоволокна той же серии, для более коротких линий на пластиковом/многомодовом оптоволокне, типичная длина сегмента около 300 м, используется с RPA/Bbook118.com+1
1786‑RPFM：Модуль среднедистантного оптоволокна той же серии, использует многомодовое оптоволокно 62,5/125 мкм, типичная длина линии до ~3 км, для межцеховых связей средней дальностиbook118.com+1

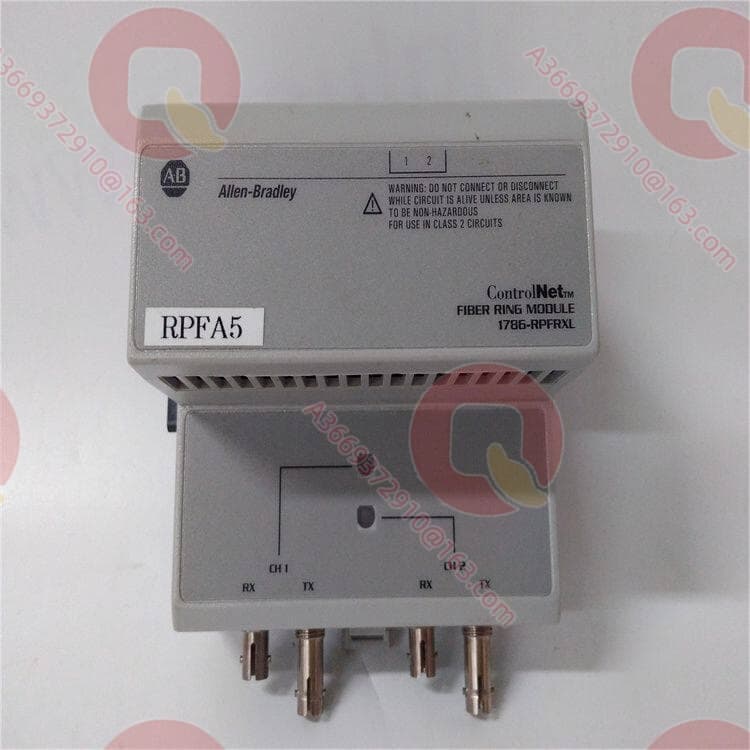

1786‑RPFRL / RPFRXL：Модули кольцевого оптоволоконного ретранслятора той же серии, поддерживают топологию резервированного кольца, для ответственных контуров безопасности и дальних связейbook118.com+1
1786‑RPCD：Модуль двойного коаксиального ретранслятора той же серии, для чисто коаксиальных сегментов, комбинируется с оптоволоконными модулями для создания сетей со смешанной средой11467.com
1786‑XT：Совместное использование, терминатор 75 Ом BNC для неиспользуемых коаксиальных портов, предотвращает отражение сигнала11467.com
1786‑TPR / TPS：Совместное использование, Т‑образные и прямые отводы для коаксиальной линии, для подключения узлов или ретрансляторов к магистралиgkong.com

Установка и обслуживание

Подготовка к установке: перед вставкой 1786-RPFPXLB в базовый блок 1786‑RPA/B убедитесь, что блок надежно закреплен на DIN‑рейке, питание 24 В пост. тока подключено правильно и с соблюдением полярности. Коаксиальные разъемы BNC должны быть надежно затянуты, волновое сопротивление 75 Ом сохраняться, а оптоволоконные патч‑корды со стандартными разъемами ST вставляться до упора с совмещением ключа, не допуская повреждения торцев. Радиус изгиба многомодового оптоволокна должен соответствовать спецификации производителя, чтобы избежать макроизгибных потерь и уменьшения запаса по затуханию.11467.com

Рекомендации по обслуживанию: регулярно проверяйте состояние индикаторов на передней панели 1786-RPFPXLB. Если индикаторы оптоволоконной линии погасли или часто мигают, сначала проверьте, не ослаблены ли разъемы ST, не загрязнены ли торцевые поверхности, при необходимости аккуратно протрите их специальным инструментом. Для старых систем в длительной эксплуатации рекомендуется во время плановых простоев измерять оптическую мощность и коэффициент ошибок критичных линий, чтобы убедиться, что запас по затуханию достаточен при изменении температуры и вибрации, и предотвратить внезапные отказы связи.book118.com+1

Гарантия на продукт

Мы понимаем центральную роль сетей ControlNet в критических технологических процессах, поэтому предъявляем жесткие требования к качеству 1786-RPFPXLB. Перед отправкой каждый модуль проходит испытания на базе 1786‑RPA под нагрузкой, проверяется связь на скорости 5 Мбит/с, установка оптоволоконной линии и функционирование индикации, чтобы исключить холодные пайки и плохой контакт. Мы предоставляем 12‑месячную гарантию качества на уровне производителя и поддерживаем долгосрочные поставки данных снятых с производства критически важных компонентов через глобальную сеть поиска. От оценки топологии сети и проектирования оптоволоконных линий до пусконаладки и диагностики, наша команда экспертов по промышленной автоматизации предлагает круглосуточную техническую поддержку 7 дней в неделю, гарантируя, что ваша сеть ControlNet всегда остается в работоспособном состоянии.
