Allen-Bradley 1785-L40C15/F Процессор ПЛК с портом ControlNet 1785-L40C15/F

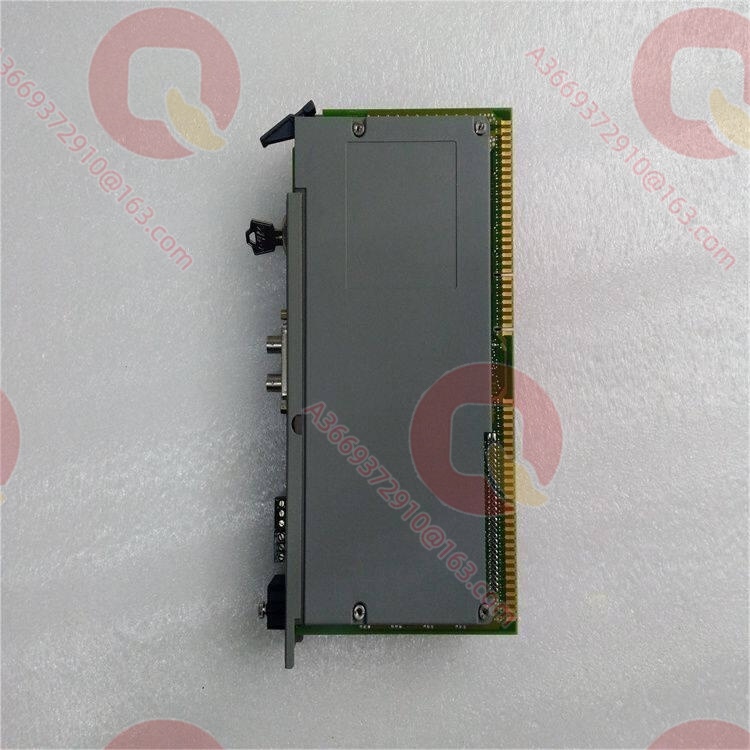

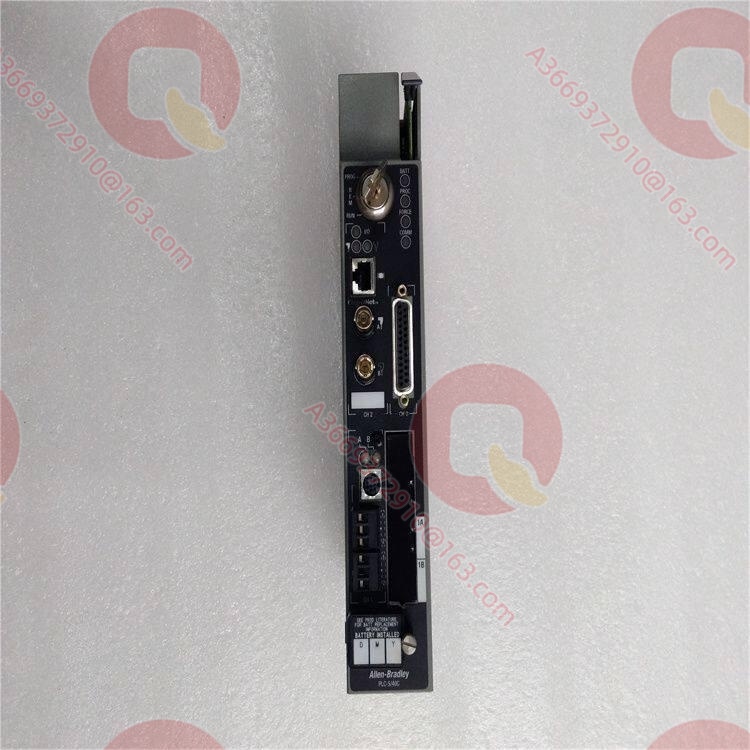

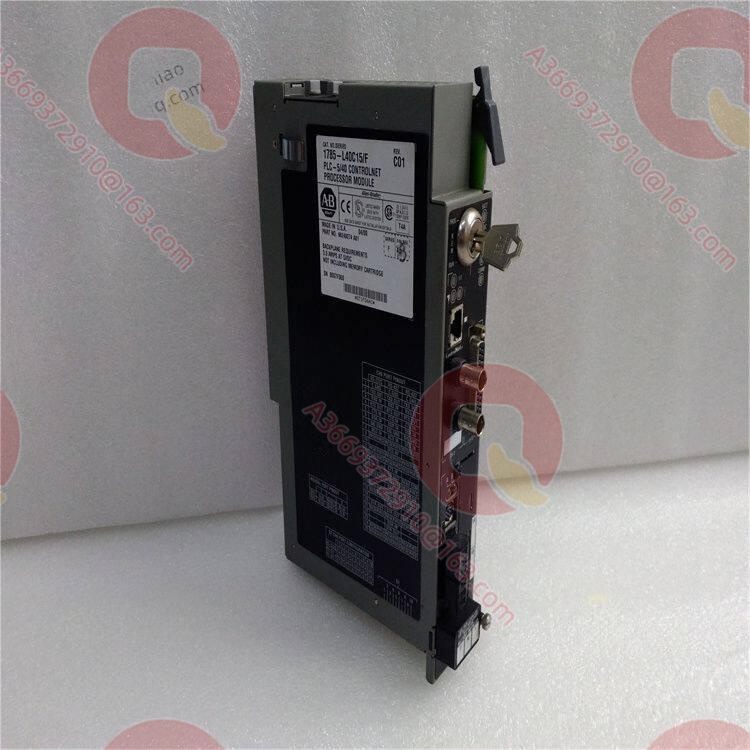

Обзор продукта

1785-L40C15/F — это высокопроизводительный программируемый логический контроллер со встроенным портом ControlNet серии Allen-Bradley PLC-5 от Rockwell Automation (PLC-5/40C, редакция Series F). Во многих распределенных системах управления, находящихся на поздней стадии эксплуатации, ранние версии процессоров PLC-5/40C при высокой нагрузке на сеть ControlNet или сложной маршрутизации иногда демонстрировали скрытые дефекты — тайм-ауты NUT (времени обновления сети) или потерю пакетов. 1785-L40C15/F, будучи окончательной зрелой редакцией данной аппаратной платформы, полностью устраняет известные коммуникационные баги ранних версий на уровне прошивки, представляя собой ультимативное решение для защиты старых ключевых производственных линий от сетевых дрожаний.

С системной точки зрения этот процессор не только предоставляет большую логическую память объемом 48K слов, но и нативно интегрирует высокоскоростную детерминированную шину ControlNet (5 Мбит/с). Его главная ценность заключается в «детерминированном планировании и бесшовном переходе» — он способен реализовывать высокоточную синхронизацию данных между контроллерами по модели Producer/Consumer, сохраняя при этом полную совместимость с традиционной архитектурой удаленного I/O 1771, что избавляет системы от колоссальных затрат на замену нижнего уровня при модернизации сети.

Технические характеристики

Основные особенности и преимущества

Окончательная редакция прошивки и коммуникационная устойчивость: Как редакция Series F, 1785-L40C15/F воплощает в себе многолетнюю оптимизацию на основе отзывов с поля работы платформы PLC-5. Его прошивка переписана с учетом механизмов маркерного планирования ControlNet и распределения памяти, полностью устраняя спорадические сбои связи, которые встречались в ранних версиях (например, Series A/B) при приближении к пределу узлов или в условиях сетевого шторма, обеспечивая максимально надежный фундамент для критических процессов.

Синергия двух сетей и мост между гетерогенными системами: Процессор позволяет параллельно работать сетям Remote I/O и ControlNet в одном логическом цикле сканирования. На местах можно использовать RIO для управления старыми удаленными станциями 1771-ASB, одновременно транслируя данные технологического процесса в режиме multicast новым HMI и серверам базы данных через ControlNet, избегая «радикальной» остановки всей линии для модернизации и значительно снижая невозвратные затраты.

Высокоплотная логическая обработка и замкнутое управление: Объем памяти 48K слов дает 1785-L40C15/F возможность обрабатывать громоздкие многозадачные логические схемы, справляясь с сценариями, включающими десятки ПИД-контуров, сложную калибровку аналоговых сигналов и тяжеловесные графиы последовательного управления (SFC), без необходимости разбиения стратегии управления из-за переполнения памяти, что снижает сложность межконтроллерных блокировок.

Области применения

В системах транспортировки угля и водоподготовки крупных ТЭЦ часто встречается сложная смесь старого и нового оборудования. Благодаря двухсетевой архитектуре 1785-L40C15/F управляет традиционными островами клапанов 1771 и пускателями двигателей через RIO, а высокоскоростные данные от приборов качества воды и расходомеров передает в общезаводскую DCS через ControlNet, обеспечивая плавный переход при расширении мощностей.

В системах контроля натяжения холоднопрокатных станов в металлургии синхронизация скоростей между несколькими двигателями крайне чувствительна к сетевым задержкам. Опираясь на детерминированные характеристики планирования ControlNet, 1785-L40C15/F гарантирует, что процессоры разных клетей обмениваются базовыми скоростями и данными по крутящему моменту в одном и том же миллисекундном окне, предотвращая увод полосы или обрыв ленты из-за джиттера сети. Точно так же этот процессор финальной редакции обеспечивает монолитную базовую вычислительную поддержку в многоприводных сетках бумагоделательных машин и системах дозированного смешения нефтехимических трубопроводов.

Связанные продукты

1785-L40C15：Предыдущее поколение, ранняя редакция процессора PLC-5/40C, уступающая версии /F по коммуникационной устойчивости
1785-L80C15/F：Обновление в рамках серии, процессор ControlNet финальной редакции с объемом памяти, увеличенным до 80K слов
1785-L40B：Серия с другим интерфейсом, процессор PLC-5/40 с сетью DH+
1771-ACNR15：Совместное использование, адаптер ControlNet для подключения шасси 1771 I/O к сети ControlNet
1786-TPR：Совместное использование, тройниковый разветвитель коаксиального кабеля ControlNet
1756-CNB：Совместное использование, коммуникационный модуль ControlNet для платформы ControlLogix, часто используемый для межсистемной интеграции с L40C15/F
1770-XY：Совместное использование, литиевая батарея большой емкости для резервного копирования памяти процессора

Установка и обслуживание

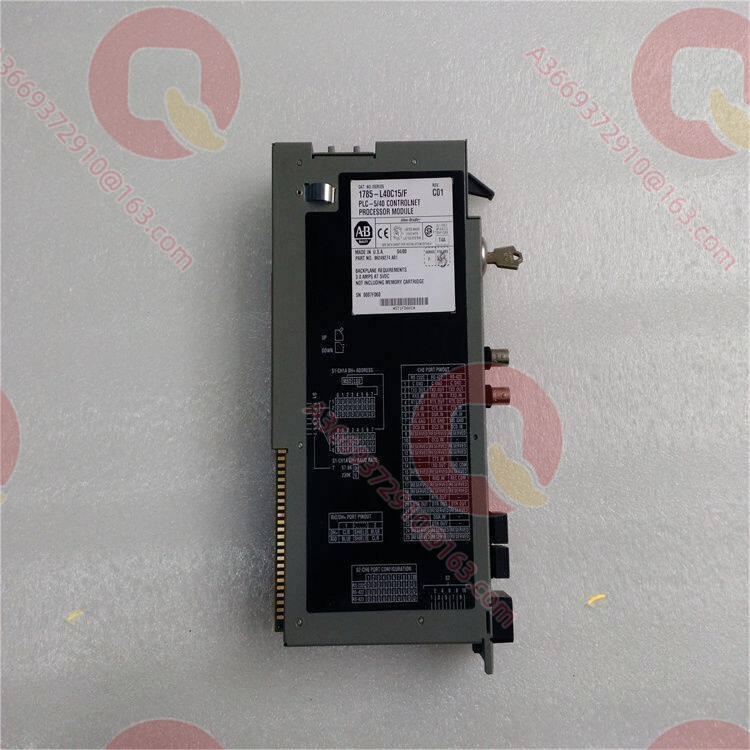

Подготовка к установке: Перед установкой 1785-L40C15/F в стойку обязательно проверьте конфигурацию перемычек адаптера на правой стороне объединительной платы, чтобы убедиться, что скорость связи по объединительной плате совпадает с существующей системой. Адрес узла ControlNet должен быть установлен с помощью DIP-переключателей до подачи питания, и его категорически запрещено дублировать с существующими узлами в сети. При подключении коаксиального кабеля необходимо обеспечить хорошую изоляцию разъемов BNC и точную установку 75-омных терминаторов на обоих концах магистрали; любое нарушение целостности импеданса вызовет серьезное отражение высокочастотного сигнала 5 Мбит/с и приведет к параличу сети.

Рекомендации по обслуживанию: Стабильность работы 1785-L40C15/F сильно зависит от батареи резервного копирования памяти. Когда на панели загорается индикатор BATT, батарею 1770-XY необходимо заменить в течение 14 дней при включенном питании системы; горячая замена предотвратит потерю программы и таблиц маршрутизации в ОЗУ. Регулярно проверяйте состояние связи по резервированным средам ControlNet 1A и 1B; если обнаружится частое переключение на одну из сред, немедленно проверьте экран коаксиального кабеля на наличие повреждений или разъемы на окисление из-за влаги, чтобы предотвратить одновременный отказ обеих сетей и остановку управления.

Гарантия на продукт

Мы понимаем, что отказ центрального процессора мгновенно отключит весь сегмент сети ControlNet, поэтому мы применяем самые строгие процедуры проверки для 1785-L40C15/F. Все модули проходят 48-часовые испытания при повышенной температуре и стресс-тестирование связи в реальной стойке PLC-5 и полностью загруженной сети ControlNet, гарантируя отсутствие зависаний прошивки и потерянных кадров на уровне MAC-планирования. Мы предоставляем 12-месячную гарантию качества на уровне производителя и предлагаем услугу экстренного глобального поиска и прямой поставки со склада для этой снятой с производства модели. Будь то диагностика планирования сети ControlNet или миграция старых программ, наша команда старших экспертов по АСУ ТП обеспечивает глубокую поддержку 24/7, полностью устраняя ваши опасения.
