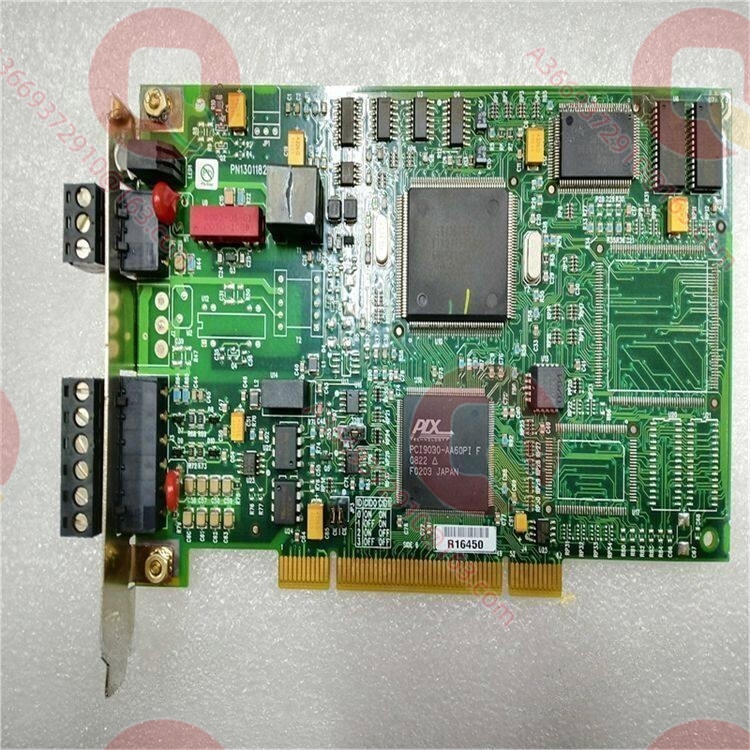

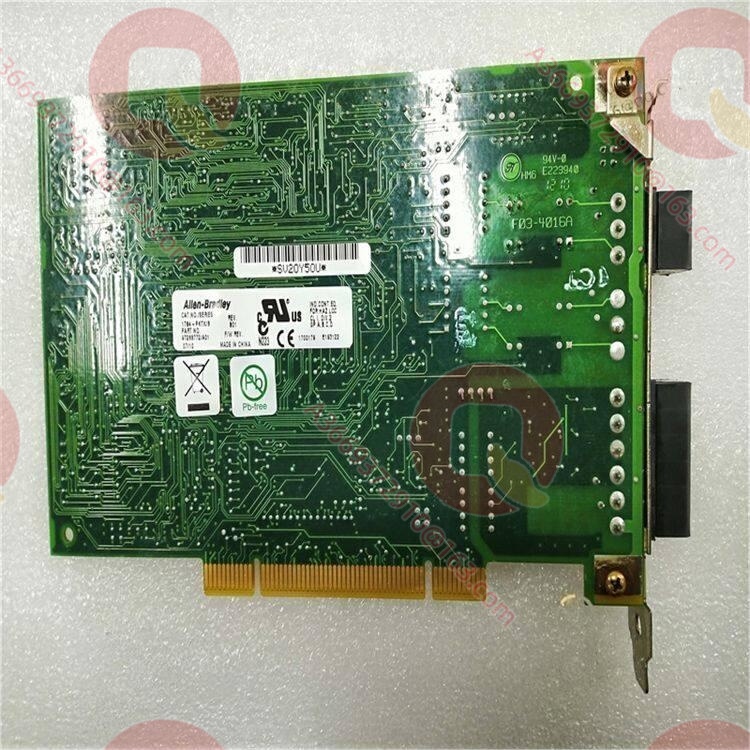

Allen-Bradley 1784-PKTX Многопротокольная сетевая интерфейсная карта PCI 1784-PKTX

Обзор продукта

Allen-Bradley 1784-PKTX — это многопротокольная сетевая интерфейсная карта PCI серии 1784 от Rockwell Automation, предназначенная для подключения промышленного ПК или инженерной станции к сетям Data Highway Plus (DH+), Remote I/O (RIO) и DH‑485xiongbagk.cn+1. В цехах, где контроллеры PLC‑5 и SLC 500 все еще остаются основой автоматизации, связь между ПК и контроллерами долгое время ограничивалась пропускной способностью последовательных портов и числом узлов. 1784-PKTX решает эту проблему, превращая ПК в узел сети DH+ с маркерным доступом, станцию DH‑485 и сканер удаленного I/O одновременно.

Карта соответствует спецификации PCI 2.3, поддерживает 3,3 В / 5 В PCI‑слоты, имеет один комбированный порт DH+/RIO (канал 1A) и один порт DH‑485 (канал 1C), каждый канал оснащен индикатором состояния, а в одной системе можно установить до четырех таких модулейxiongbagk.cn+1. Для действующих производств, использующих PLC‑5 и SLC 5/04, 1784-PKTX является ключевым звеном для онлайн‑программирования,集中енного мониторинга и доступа к удаленным I/O, а также труднозаменяемым компонентом в уже снятых с производства системах11467.com.

Технические характеристики

Основные особенности и преимущества

Однокарточное решение для трех протоколов: В традиционных цехах с DH+ ПК должен программировать PLC‑5, мониторить SLC 5/04 по DH‑485 и обмениваться данными с удаленными станциями I/O. 1784-PKTX интегрирует DH+, RIO и DH‑485 в одной PCI‑карте, используя каналы 1A и 1C для разных сетей, что снижает число плат, упрощает конфигурацию прерываний и адресов и сокращает номенклатуру ЗИПxiongbagk.cn+1.

Дальность и скорость, адаптированные к цеховой топологии: На стороне DH+ при 230,4 кбит/с дальность достигает 762 м, а при 57,6 кбит/с — до 3048 м; DH‑485 на 19,2 кбит/с работает на расстоянии до 1219 мxiongbagk.cn+1. Это позволяет одному ПК подключаться как к локальным контроллерам в шкафу, так и к удаленным станциям I/O или SLC через магистральный кабель без дополнительных повторителей.

Функция сканера удаленного I/O: 1784-PKTX может выступать в роли сканера удаленного I/O, управляя станциями 1771 Remote I/O и отображая их адресное пространство в памяти ПК для SoftLogix‑5 или приложений SCADAweikunfadacai.com. В ряде сценариев модернизации это позволяет заменить отдельный PLC‑5‑сканер на ПК + PKTX, снижая капитальные затраты.

Plug-and-Play PCI и автоматическое распределение ресурсов: Как PCI‑карта версии 2.3, 1784-PKTX поддерживает спецификацию Plug‑and‑Play: IRQ и базовый адрес назначаются BIOS PCI автоматически, а перемычки используются только для ограничения диапазона базового адреса и установки номера картыweikunfadacai.com. В сочетании с драйвером RSLinx PKTx это ускоряет ввод в эксплуатацию и упрощает замену карт.

Области применения

На автомобильных и машиностроительных предприятиях с устаревшими линиями 1784-PKTX устанавливается в инженерные станции с RSLogix 500/5, обеспечивая доступ по DH+ к нескольким PLC‑5/SLC 5/04 для онлайн‑редактирования программ, загрузки рецептов и集中енного сбора аварийных сообщений, исключая необходимость последовательного подключения к каждому контроллеруworktile.com+1.

В электроэнергетике и системах водоподготовки, где на подстанциях и насосных станциях еще используются PLC‑5 или SLC 500 в качестве контроллеров нижнего уровня, 1784-PKTX подключает рабочие станции к DH+ для сбора телеметрии и управления, а через DH‑485‑канал взаимодействует с локальными SLC‑расширениями I/Ofyplc.cn+1.

В металлургии и тяжелой химии на базе старых DCS/ПЛК систем DH+ часто выступает магистральной сетью между контроллерами. 1784-PKTX выступает шлюзом между上位机 и этой магистралью, обеспечивая архивирование исторических данных, настройку параметров процессов и удаленную диагностику без промежуточных шлюзов и последовательных портовjdzj.com.

Связанные продукты

1784-PKTXD: двухканальная версия той же серии, предоставляет два канала DH+/RIO и DH‑485, применяется в многоканальных и резервированных конфигурацияхxydcontrols.com+1
1784-PKTCS: вариант той же платформы для ControlNet, PCI‑карта для подключения к сети ControlNetjdzj.com
1784-PCIC: сетевая интерфейсная карта ControlNet PCI, используется для мониторинга и конфигурирования ControlNet‑сетейjdzj.com
1784-U2DHP: преобразователь USB‑DH+, для ноутбуков и ПК без PCI‑слотов, функционально близок к 1784-PKTXjdzj.com
1785-L80B / 1785-L40B: сопутствующие процессоры PLC‑5 со встроенным портом DH+, часто взаимодействующие с 1784-PKTXjdzj.com
1771-ASB: сопутствующий адаптер удаленного I/O, работает в паре с функцией сканера 1784-PKTXjdzj.com
RSLinx Classic: сопутствующее ПО драйвера, содержит драйвер PKTx и инструменты диагностики сетиxiongbagk.cn+1

Установка и обслуживание

Подготовка к установке: Перед установкой 1784-PKTX убедитесь, что на материнской плате есть свободный PCI‑слот с поддержкой 3,3 В или 5 В; слоты PCI Express не совместимы11467.com. Рекомендуется установить перемычку базового адреса (JP2) в положение «32‑бит», а перемычку номера карты (JP3) — в положение, соответствующее требуемому номеру (0 для первой карты)weikunfadacai.com+1. Для подключения DH+ и DH‑485 используйте экранированную витую пару и устанавливайте терминирующие резисторы 150 Ом только на обоих концах каждого сегмента сетиfyplc.cn.

Рекомендации по обслуживанию: Периодически, используя RSLinx (RSWho) или утилиту KTXDIAGS, проверяйте состояние каналов 1784-PKTX и счетчики ошибок. При увеличении числа ошибок на определенном сегменте проверьте качество кабеля, заземление экрана и правильность установки терминаторов. При замене карты предварительно удалите соответствующий драйвер в RSLinx, зафиксируйте текущие настройки базового адреса и номера карты, чтобы после установки новой платы быстро восстановить работоспособность сети без конфликтов по ресурсам PCIweikunfadacai.com+1.

Гарантия на продукт

С учетом длительной эксплуатации систем DH+ и DH‑485 на критических объектах, мы обеспечиваем строгий контроль качества и поддержку запасных частей для 1784-PKTX. Все карты перед отгрузкой проходят проверку по параметрам шины PCI, тестирование каналов DH+/RIO и DH‑485 на соответствие заявленным скоростям и дальности, а также контроль индикации состояния каналовxiongbagk.cn+1. Мы предоставляем 12‑месячную гарантию качества на уровне оригинального производителя и поддерживаем складские запасы для оперативной отправки в случае аварийных простоев. Техническая команда оказывает поддержку по проектированию топологии DH+ и DH‑485, настройке драйвера RSLinx PKTx и конфигурированию удаленного I/O, гарантируя, что 1784-PKTX будет надежно работать в ответственных промышленных применениях.
