Allen‑Bradley 1771‑P2 Вспомогательный модуль питания 1771‑P2

Обзор продукта

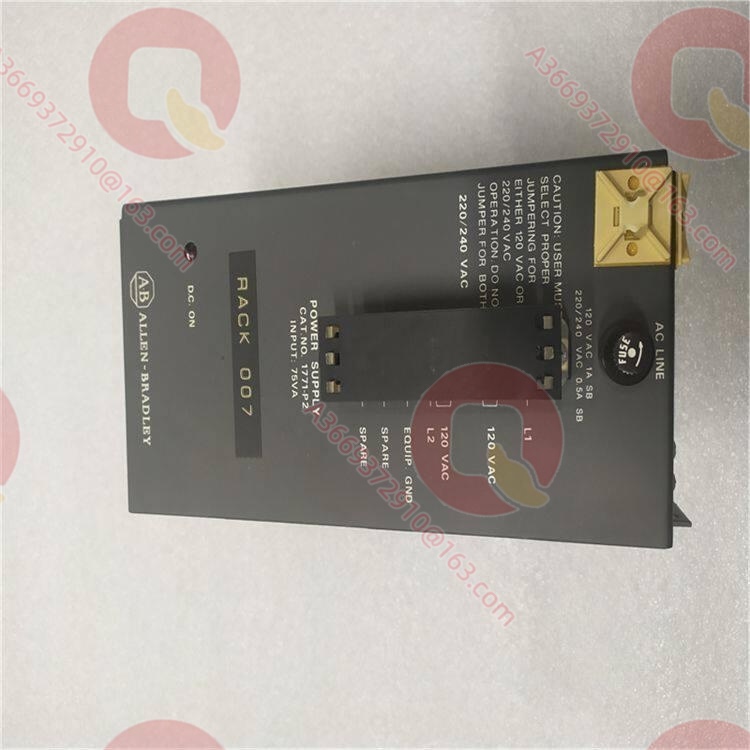

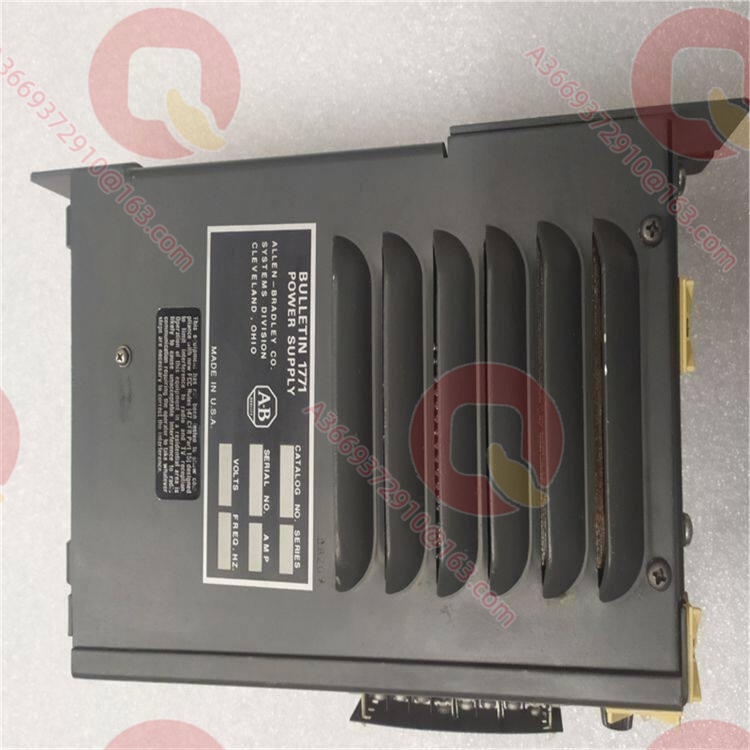

1771‑P2 — это вспомогательный модуль питания из семейства PLC‑5 компании Allen‑Bradley, предназначенный для установки в стойку I/O 1771 и преобразования сетевого напряжения в стабильный выход 5 В пост. тока 6,5 А для питания модулей ввода‑вывода и коммуникационных адаптеровjdzj.com. В системах PLC‑5 этот модуль занимает крайний левый слот питания стойки и через объединительную плату обеспечивает логическое питание всей стойки, являясь базовым источником напряжения для процессора и модулей I/O.

Во многих промышленных условиях сетевые помехи и колебания напряжения предъявляют жесткие требования к надежности источника питания. 1771‑P2 использует промышленную импульсную топологию со встроенной защитой от сверхтоков, коротких замыканий и перегрева, а также поддерживает переключение входного напряжения (120/220–240 В перем. тока) под конкретный регионjdzj.com. В отличие от системного источника питания с батарейной резервной поддержкой (например, 1771‑P1), 1771‑P2 ориентирован на экономичное питание стойки I/O без резервирования при потере питания, что подходит для применений, где не требуется сохранение программы при отключении сетиxydcontrols.com.

Технические характеристики

Основные особенности и преимущества

Адаптация к двум уровням напряжения и широкий диапазон входного сигнала: 1771‑P2 поставляется с настройкой по умолчанию на 120 В перем. тока, но может быть переключен на 220–240 В перем. тока с помощью внутренней перемычки, что упрощает использование оборудования в разных регионахjdzj.com. Широкий диапазон входного напряжения повышает устойчивость к колебаниям сети в промышленных условиях.

Высокая плотность выхода 5 В/6,5 А и питание через объединительную плату: Модуль обеспечивает суммарный выходной ток до 6,5 А при 5 В пост. тока, подавая питание на все модули I/O и адаптеры в стойке через объединительную плату, что уменьшает количество проводов и потенциальных точек отказаjdzj.com. В одностоечных конфигурациях 1771‑P2 способен покрыть потребности процессора, коммуникационного модуля и нескольких I/O‑модулей.

Многоуровневая защита и индикация состояния: Встроенная защита от сверхтоков, коротких замыканий и перегрева автоматически отключает выход при перегрузке или превышении температуры, предотвращая повреждение модуля и нагрузкиjdzj.com. Светодиодный индикатор питания на передней панели позволяет быстро оценить наличие выходного напряжения и локализовать неисправность типа «нет питания».

Чёткое разделение функций с системным источником питания: 1771‑P2 является вспомогательным источником питания без батарейной поддержки; для сохранения программы и данных процессора при отключении сети следует использовать системный модуль питания 1771‑P1xydcontrols.com. Такое разделение позволяет проектировщикам оптимизировать стоимость: в случаях, где не требуется удержание программы при потере питания, достаточно 1771‑P2, а для критичных контуров добавить P1 с батареей.

Области применения

1771‑P2 в основном используется для питания стоек I/O 1771 в системах PLC‑5, особенно в одностоечных или не требующих мощного питания 24 В пост. тока цепяхjdzj.com. В автоматизированных производственных линиях и агрегатных установках модуль обеспечивает логическое питание 5 В для цифровых и аналоговых модулей ввода‑вывода, а также коммуникационных адаптеров, гарантируя стабильность считывания входных сигналов и формирования выходных.

В системах управления технологическими процессами и вспомогательных установках (насосные станции ТЭЦ, водоочистка, локальные установки) 1771‑P2 питает модули температуры, давления, уровня и другие аналоговые модули в стойке 1771, работая совместно с модулями типа 1771‑IFE, 1771‑IRjdzj.com. Для питания 24‑В датчиков и исполнительных механизмов обычно используют отдельные источники 24 В или модули питания 1771‑P4S/P6S, образуя совместно с 1771‑P2 разделённую архитектуру питания (5 В логика / 24 В поле).

Связанные продукты

1771‑P1：Системный модуль питания с батарейной резервной поддержкой, предназначенный для поддержания программы и данных процессора при отключении сети; принадлежит к тому же семейству, что и 1771‑P2, но с функцией удержания
1771‑P4S：Модуль питания 24 В пост. тока / 4 А, обеспечивающий питание цепей 24 В для датчиков и исполнительных механизмов; часто используется в паре с 1771‑P2 для разделения логического и полевого питания
1771‑P5：Модуль питания на 5 А из семейства 1771, для стоек с несколько меньшей нагрузкой, чем у 1771‑P2
1771‑P6 / P6S：Модули питания на 6 А, промежуточные по мощности между 1771‑P2 и P7
1771‑P7：Модуль питания на 16 А для высокоплотных стоек I/O или многостоячных конфигураций, мощная альтернатива 1771‑P2
1771‑ASB：Адаптер удалённого ввода‑вывода, позволяющий объединять стойки с питанием от 1771‑P2 в распределённые системы удалённого I/O

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1771‑P2 в стойку 1771 необходимо полностью обесточить стойку и убедиться, что настройка перемычки входного напряжения соответствует напряжению сети (120 или 220–240 В перем. тока)jdzj.com. Модуль должен устанавливаться в крайний левый слот питания стойки; в противном случае объединительная плата не будет правильно запитана. При подключении следует использовать предохранители с медленным срабатыванием в соответствии с документацией (1 А для 120 В, 0,5 А для 220–240 В) и обеспечить надежное заземление для снижения влияния сетевых помехjdzj.com.

Рекомендации по обслуживанию: Регулярно проверяйте выходное напряжение 1771‑P2, чтобы оно оставалось в пределах 5 В ±5%; при значительном отклонении сначала проверьте нагрузку стойки на наличие перегрузки или короткого замыкания в модуляхjdzj.com. В запыленных помещениях очищайте вентиляционные отверстия и радиаторы модуля для предотвращения перегрева и ложных срабатываний тепловой защиты. Если индикатор питания не горит, последовательно проверьте входное напряжение, предохранители и правильность установки модуля, прежде чем заменять сам модуль; при частых отключениях защиты в первую очередь ищите внешние короткие замыкания или перегрузки, а не меняйте источник питания.

Гарантия на продукт

Все поставляемые модули 1771‑P2 проходят полное функциональное тестирование в специализированной лаборатории АСУ ТП, включая проверку выходного напряжения при полной нагрузке, проверку диапазона входного напряжения, испытания защиты от сверхтоков и коротких замыканий, а также длительные испытания на нагрев, что гарантирует соответствие каждого модуля оригинальным спецификациям в реальных условиях эксплуатации. Мы предоставляем гарантию качества сроком не менее 12 месяцев и располагаем командой экспертов по архитектуре PLC‑5, готовых оказать оперативную поддержку по выбору источников питания, конфигурации стоек и проектированию системы заземления, минимизируя риски простоев и дефицита запчастей.
