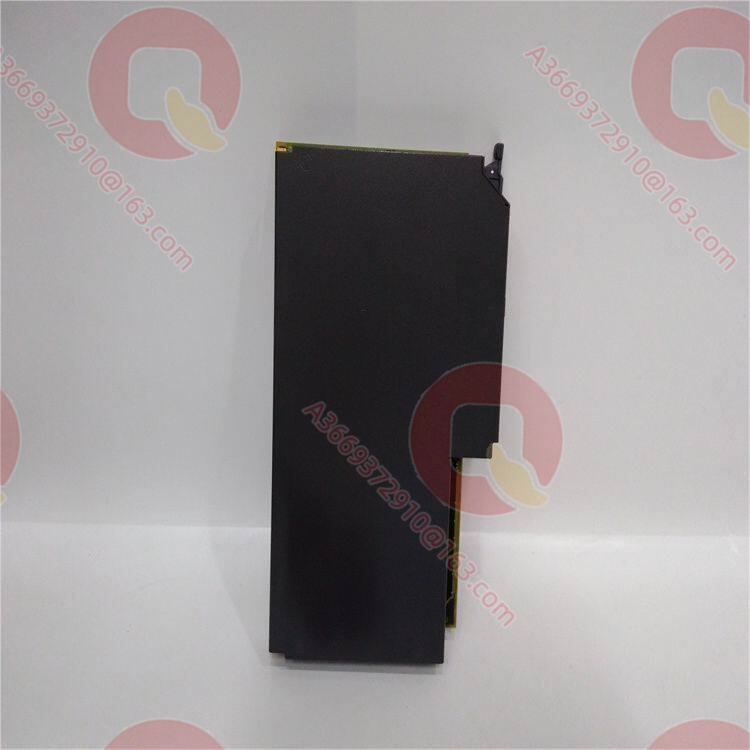

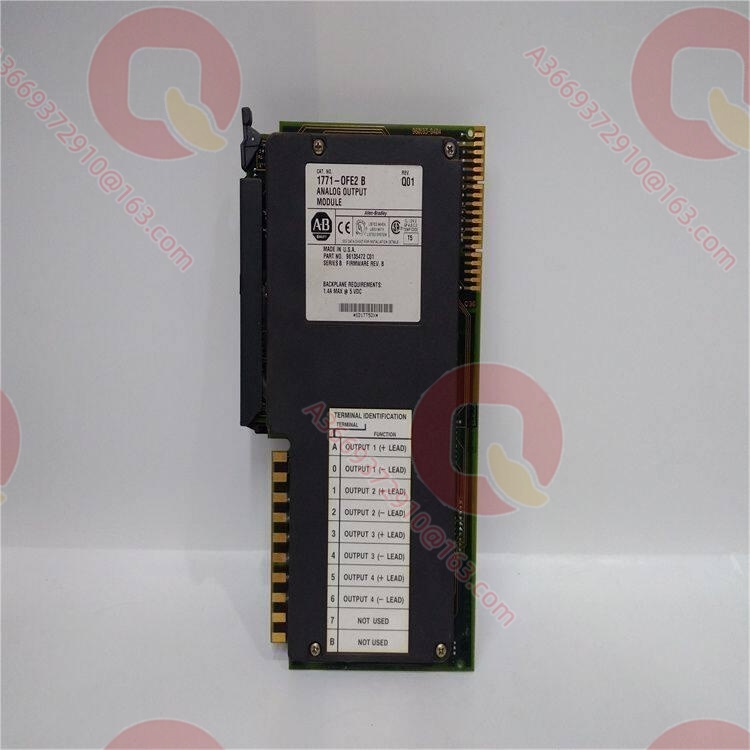

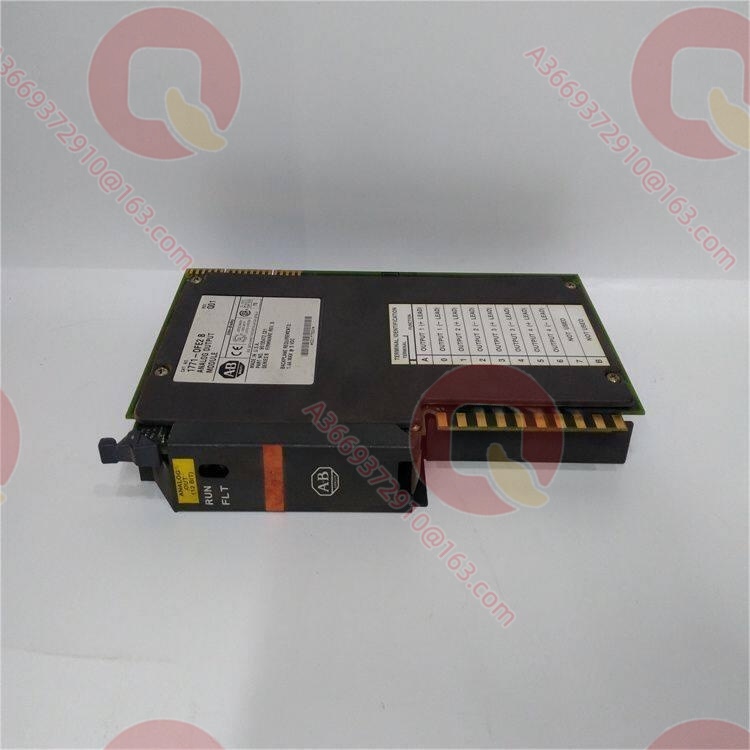

Allen‑Bradley 1771‑OFE2 Изолированный модуль аналогового вывода 1771‑OFE2

Обзор продукта

1771‑OFE2 — это 4‑канальный изолированный модуль аналогового вывода из семейства PLC‑5 компании Allen‑Bradley, предназначенный для формирования стандартных сигналов 4–20 мА в промышленных системах автоматизации. В архитектуре 1771 I/O этот модуль выступает в качестве ключевого интерфейса между процессором и конечными исполнительными механизмами, выполняя задачу точного преобразования цифровых значений ПЛК в токовые сигналы 4–20 мА для управления клапанами, частотно‑регулируемыми приводами и другими устройствами. Его главная ценность — независимая гальваническая развязка по каждому каналу, 12‑битное разрешение и простая интеграция в стойку 1771, что обеспечивает высокую надежность аналоговых контуров в системах автоматического регулирования.

В приложениях с несколькими независимыми контурами регулирования использование неизолированных модулей вывода часто приводит к наводкам и выходу из строя всей платы при повреждении одного канала. 1771‑OFE2 за счет поканальной изоляции ограничивает аварию пределами одного канала, предотвращая каскадный отказ и повышая устойчивость системы в суровых электрических условиях.

Технические характеристики

Основные особенности и преимущества

Поканальная гальваническая развязка и помехоустойчивость: Каждый выход 1771‑OFE2 имеет независимую изоляцию, выдерживающую 850–1000 В переходных напряжений между каналами и канал‑шина, плюс оптическая развязка около 1500 В перем. тока. Это блокирует контуры заземления и выбросы напряжения от полярных нагрузок, защищая процессор и соседние каналы даже при коротком замыкании или сильном ЭМИ на одном из выходов.Высокая точность 12‑битного ЦАП и быстрое установление: 12‑битное разрешение обеспечивает шаг около 1,2 мкА в диапазоне 4–20 мА, достаточный для большинства задач регулирования; время установления ЦАП не превышает 0,8 мс, а обновление четырех каналов в режиме естественного двоичного кода занимает всего 1,6 мс, что обеспечивает хорошую динамику для ПИД‑регуляторов и многоконтурных системxiongbagk.cn+1.Гибкие форматы данных и масштабирование в инженерные единицы: Модуль поддерживает естественный двоичный и BCD‑форматы и может преобразовывать исходные данные в инженерные единицы (°C, °F, гал/мин, фунт/кв. дюйм), снижая нагрузку на процессор и упрощая интерпретацию данных операторомxiongbagk.cn+1.Удобство обслуживания и горячая замена: Благодаря клеммной колодке 1771‑WC модуль 1771‑OFE2 можно заменять без отключения полевой проводки; встроенная самодиагностика при включении и индикаторы RUN/FLT на передней панели позволяют быстро различать модульные и канальные неисправности, сокращая время простояxiongbagk.cn+1.

Области применения

1771‑OFE2 ориентирован на промышленные сценарии, где требуется управление конечными исполнительными механизмами по стандартному токовому сигналу 4–20 мА. В нефтехимических и химических установках модуль обычно используется для управления регулирующими клапанами, частотно‑регулируемыми вентиляторами и электронагревателями, реализуя ПИД‑регулирование температуры, давления и расхода; поканальная изоляция предотвращает взаимное влияние контуров и снижает риск наводок в условиях общего шкафа управления.

В системах вспомогательных механизмов электростанций и установок водоподготовки 1771‑OFE2 формирует задания 4–20 мА для насосов дозирования, направляющих аппаратов вентиляторов и других исполнительных устройств, обеспечивая помехоустойчивую передачу сигнала на длинные линии. Кроме того, в металлургии (управление шиберами газовых горелок), целлюлозно‑бумажной и лакокрасочной промышленности (дозирование сыпучих и жидкостей) модуль широко применяется как стандартный интерфейс между ПЛК‑5 и аналоговыми исполнительными устройствами.

Связанные продукты

1771‑OFE1：4‑канальный изолированный модуль аналогового вывода той же серии, только с выходом по напряжению (1–5 В, 0–10 В, ±10 В), вариант 1771‑OFE2 без токового выходаcnal.com
1771‑OFE3：4‑канальный модуль аналогового вывода той же серии с расширенными диапазонами напряжения и тока, многодиапазонное развитие 1771‑OFE2baidu.com
1771‑IFE：Модуль аналогового ввода той же серии, 16 одиночных / 8 дифференциальных входов, часто используется в паре с 1771‑OFE2 для создания полной контурной станцииsysmee.com
1771‑IFM：Быстрый модуль ввода милливольтового сигнала той же серии, для термопар и RTD, образует с 1771‑OFE2 контуры температуры/давленияcnplcdcs.com
1771‑ASB：Адаптер удаленного ввода‑вывода той же серии, для расширения стоек с 1771‑OFE2 на расстоянии от процессора
1756‑OF4：4‑канальный модуль аналогового вывода платформы ControlLogix, современная альтернатива 1771‑OFE2 при миграции системы

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1771‑OFE2 в стойку 1771 обесточьте шину 5 В и полевое питание. Поскольку модуль является источником тока 4–20 мА, нагрузка подключается между выходом модуля и общей точкой 0 В источника питания; необходимо использовать клеммную колодку 1771‑WC и аккуратно разводить линии, избегая пересечения и коротких замыканий. Рекомендуется использовать экранированную витую пару (например, Belden 8761), соединив экран с землей шкафа со стороны стойки для снижения синфазных помехxiongbagk.cn+1. Ключевая полоса должна быть установлена между выводами 10–12 и 26–28 в соответствии с документацией, чтобы исключить ошибочную установку модуля другого типаxiongbagk.cn.Рекомендации по обслуживанию: Если канал показывает аномальный выходной ток (0 мА, полный ток или существенное отклонение), сначала отключите полевую нагрузку и проверьте цепь на обрыв или короткое замыкание; затем с помощью программного обеспечения ПЛК прочитайте диагностическую информацию модуля, чтобы различить поломку проводки и внутреннюю неисправность модуля. Если индикатор RUN гаснет, а FLT загорается, это обычно указывает на внутреннюю ошибку самодиагностики 1771‑OFE2; в этом случае замените модуль, переставив клеммную колодку 1771‑WC на новый модуль без перекоммутации полевых проводовxiongbagk.cn+1.

Гарантия на продукт

Мы понимаем жесткие требования промышленной автоматики к надежности аналоговых выходных цепей. Все поставляемые модули 1771‑OFE2 проходят полное функциональное тестирование в специализированной лаборатории АСУ ТП, включая проверку линейности выходного сигнала 4–20 мА по всем каналам, испытания изоляции, проверку времени установления ЦАП и нагрева при полной нагрузке, что гарантирует соответствие каждого модуля оригинальным спецификациям в реальных условиях эксплуатации. Мы предоставляем гарантию качества сроком не менее 12 месяцев и располагаем командой экспертов по архитектуре PLC‑5, готовых оказать оперативную поддержку по настройке блочной передачи, диагностике цепей заземления и расширению I/O, минимизируя риски простоев и дефицита запчастей.
