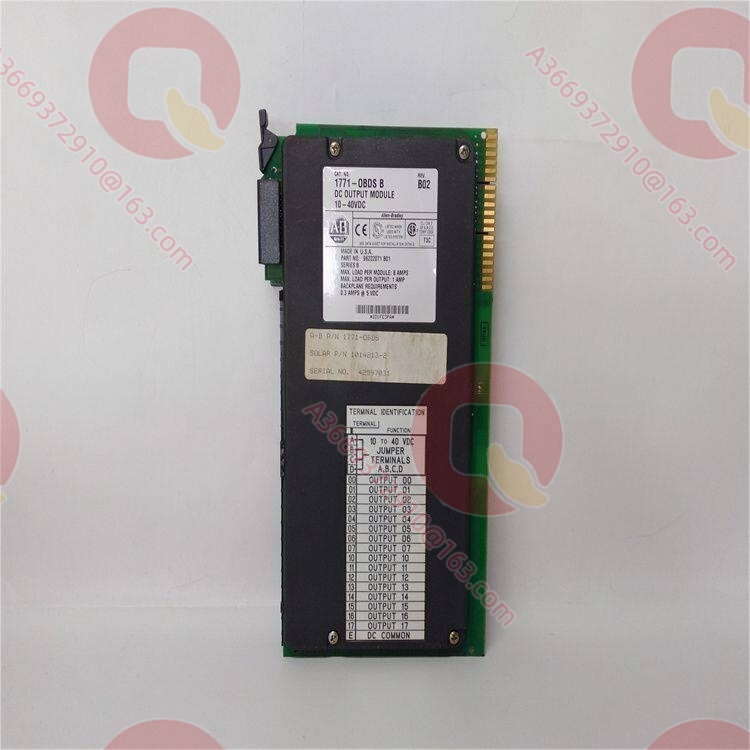

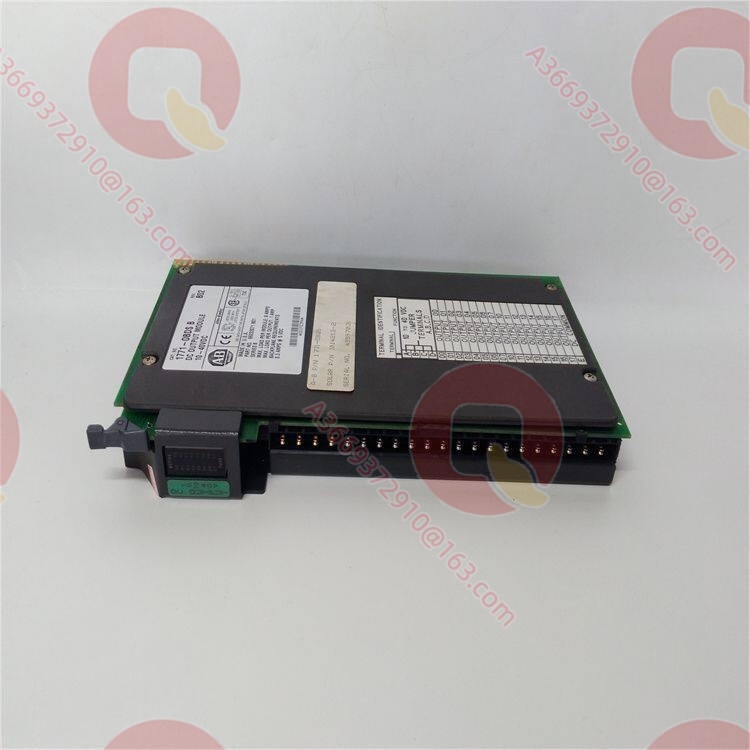

Allen-Bradley 1771-OBDS Модуль твердотельного вывода пост. тока 1771-OBDS

Обзор продукта

1771-OBDS — это 16-канальный источник постоянного тока (sourcing) с твердотельным выходом из семейства PLC-5 компании Allen-Bradley, где суффикс «S» означает наличие встроенной индивидуальной защиты предохранителями на каждый канал. Модуль разработан для сценариев управления исполнительными механизмами постоянного тока с высокой плотностью точек и повышенным риском коротких замыканий. В архитектуре 1771 I/O он выступает в качестве силового интерфейса с высокочастотным переключением и аппаратной защитой от короткого замыкания, выполняя ключевую задачу изоляции и усиления логических сигналов процессора до управляющего напряжения 10-60 В пост. тока. Его главная ценность — интеграция быстродействующих предохранителей на 0,5 А в каждый канал, что физически прерывает путь катастрофического распространения аварии при одиночном замыкании.

На автоматизированных линиях с плотной установкой электромагнитных клапанов частой проблемой является повреждение проводки или короткое замыкание катушек. В обычных модулях без защиты это приводит к отключению всей платы или даже выгоранию задней шины. 1771-OBDS решает эту проблему: при коротком замыкании перегорает только предохранитель неисправного канала, а замена миниатюрного предохранителя занимает минуты, избегая утилизации всего модуля и длительных простоев. В сочетании с бездуговой коммутацией твердотельных реле, он обеспечивает высочайшую устойчивость системы в суровых электрических условиях.

Технические характеристики

Основные особенности и преимущества

Аппаратная изоляция коротких замыканий и быстрое восстановление: Главное преимущество 1771-OBDS — независимые быстродействующие предохранители на 0,5 А, установленные последовательно с каждым выходом. При коротком замыкании катушки клапана или замыкании проводки на землю предохранитель мгновенно перегорает, обрывая цепь аварийного канала и защищая дорожки печатной платы и транзисторы модуля от выгорания. Обслуживающему персоналу достаточно извлечь сгоревший предохранитель и заменить его, не снимая весь модуль и не перекоммутируя проводку, что радикально сокращает время простоя.Высокочастотная твердотельная коммутация и долговечность: Использование силовых транзисторов вместо электромеханических реле обеспечивает время отклика в миллисекундном диапазоне без возникновения дуги. В системах высокоскоростной сортировки и сборки, требующих десятков циклов в минуту, этот механизм исключает сваривание контактов и эрозию от дуги, обеспечивая безотказную работу.Высокоплотная архитектура источника: Модуль обеспечивает 16 каналов типа «источник» (sourcing) в одном слоте стойки, значительно экономя место. Топология источника обеспечивает стабильное напряжение высокого уровня при подключении нагрузок с общей точкой 0V, что соответствует стандартам большинства европейских исполнительных механизмов постоянного тока.Надежная оптическая развязка и помехоустойчивость: Между логической шиной и стороной высокого напряжения обеспечена оптическая развязка на 1500 В перем. тока. При отключении индуктивных нагрузок постоянного тока и генерации экстремальной обратной ЭДС внутренняя развязка в сочетании с внешними цепями ограничения защищает процессор от выбросов напряжения, гарантируя безопасность данных.

Области применения

1771-OBDS идеально подходит для автоматизированных систем с высокой плотностью исполнительных механизмов постоянного тока и повышенным риском коротких замыканий. В сварочных цехах автомобильной промышленности множество компактных пневматических клапанов часто подвергаются коротким замыканиям из-за летящей металлической стружки или механического износа; функция поканального плавкого предохранителя гарантирует, что замыкание одного клапана не приведет к отказу выходов всего сварочного аппарата, предотвращая катастрофические сбои конвейера.

На линиях транспортировки и высокоскоростной упаковки 1771-OBDS часто используется для управления пневмоцилиндрами высокочастотных манипуляторов и клеевыми клапанами; твердотельный отклик удовлетворяет жестким требованиям синхронизации, а механизм предохранителей обеспечивает запас прочности при ошибках проводки. Кроме того, в текстильном машиностроении и оборудовании для производства полупроводников модуль управляет многочисленными миниатюрными реле 24 В пост. тока и сигнальными лампами, предоставляя надежную аппаратную защиту от коротких замыканий в сложной кабельной среде.

Связанные продукты

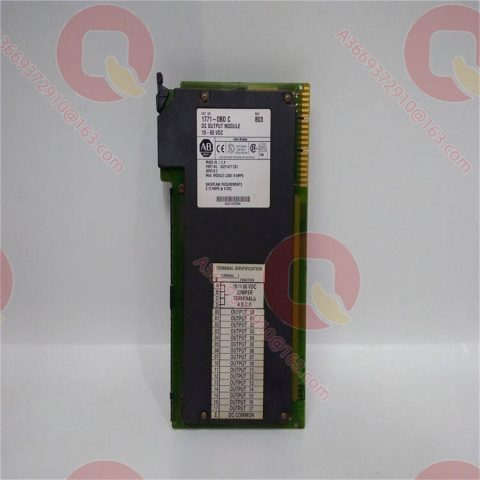

1771-OBD：16-канальный модуль вывода пост. тока (источник) той же серии без встроенных предохранителей, подходит для чистых условий с минимальным риском замыканий, базовая версия без защиты 1771-OBDS
1771-OB：8-канальный модуль вывода пост. тока (источник) той же серии, ток 1 А на канал, для тяжелых одноточечных нагрузок без поканальной защиты
1771-OV：16-канальный модуль вывода пост. тока (сток/sinking) той же серии, логика подключения нагрузки дополняет 1771-OBDS, для архитектуры NPN
1771-IBD：16-канальный модуль ввода пост. тока (источник) той же серии, часто используется в паре с 1771-OBDS для создания полной станции ввода-вывода пост. тока
1771-WB：Специализированная клеммная колодка, используемая с 1771-OBDS для предварительной разводки и быстрой замены модуля без отключения линий
1756-OB16I：16-канальный изолированный модуль вывода пост. тока платформы ControlLogix, высокопроизводительная замена 1771-OBDS при модернизации системы

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1771-OBDS в стойку 1771 обесточьте заднюю шину и полевое питание пост. тока. Как модуль типа «источник», он требует подключения отрицательных клемм всех нагрузок к 0V источника питания, а положительных выходов модуля — к положительным клеммам нагрузок; обязательно используйте клеммную колодку 1771-WB для аккуратной разводки. Для индуктивных нагрузок (электромагнитные клапаны) обязательно устанавливайте обратноходовые диоды параллельно для подавления обратной ЭДС. Перед подачей питания проверьте сопротивление каждой нагрузки мультиметром, чтобы исключить прямые короткие замыкания и предотвратить перегорание предохранителей при первом же запуске.Рекомендации по обслуживанию: Если во время работы канал не активирует нагрузку, первым делом подозревайте перегорание предохранителя. Отключите питание пост. тока модуля 1771-OBDS и проверьте целостность предохранителя соответствующего канала. Предохранители на передней панели 1771-OBDS имеют штыревую конструкцию; при замене используйте только быстродействующие предохранители с идентичными характеристиками (0,5 А). Категорически запрещается устанавливать предохранители большего номинала или делать перемычки, так как это полностью лишит модуль защиты и приведет к выгоранию транзисторов. Перед повторным включением питания обязательно устраните причину короткого замыкания в полевой цепи.

Гарантия на продукт

Мы понимаем строгие требования промышленной автоматики к отказоустойчивости цепей управления исполнительными механизмами. Все поставляемые модули 1771-OBDS проходят глубокое тестирование в специализированной лаборатории АСУ ТП. Тестирование включает не только проверку нагрева транзисторов при полной нагрузке и электрической прочности оптоизоляции 1500 В, но и целенаправленные испытания на срабатывание защиты при коротком замыкании отдельного канала, гарантируя, что характеристики отключения каждого встроенного предохранителя полностью соответствуют спецификациям. Мы предоставляем гарантию качества сроком не менее 12 месяцев и располагаем командой экспертов по архитектуре PLC-5, готовых оказать оперативную поддержку по выбору замен для предохранителей, расчету цепей защиты от обратной ЭДС и диагностике замыканий, устраняя риски длительных простоев и дефицита запчастей.
