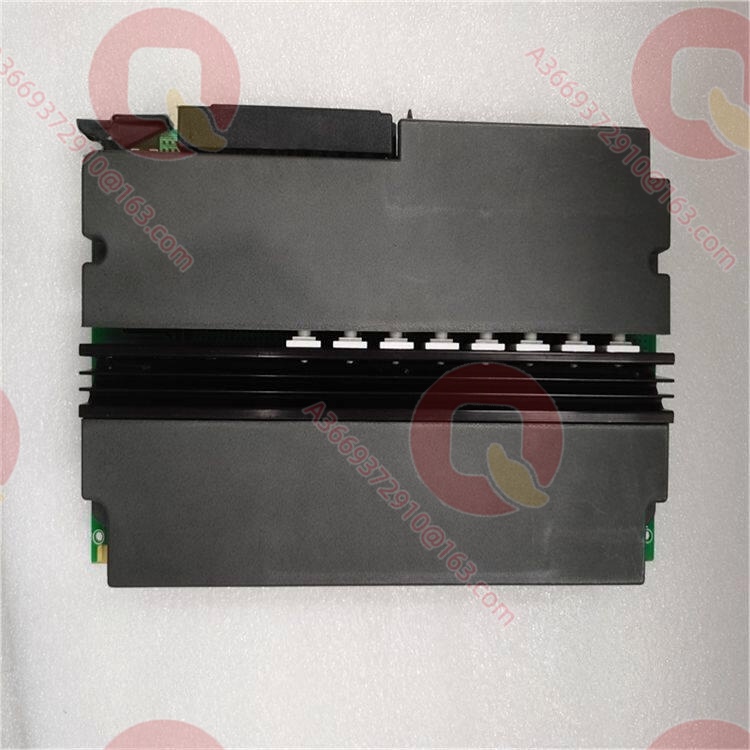

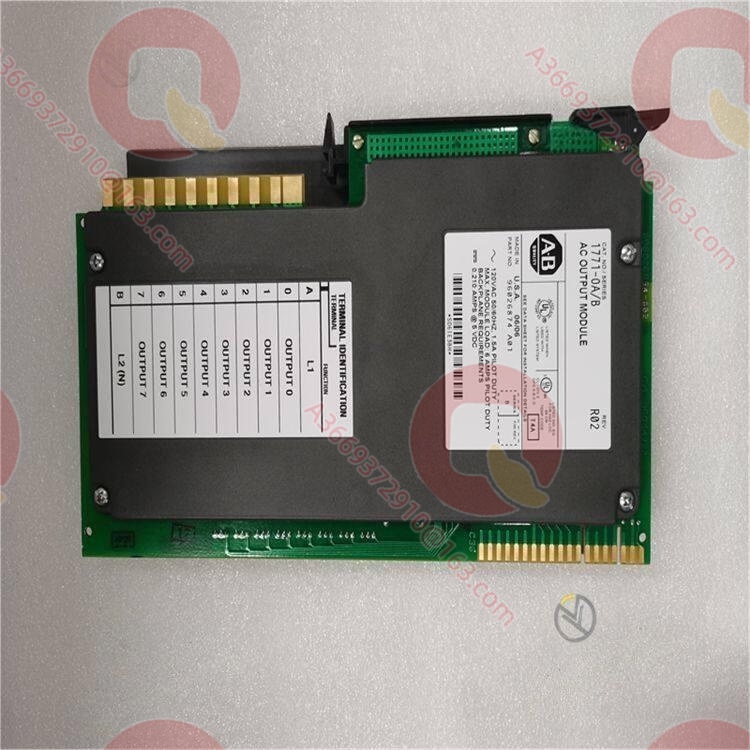

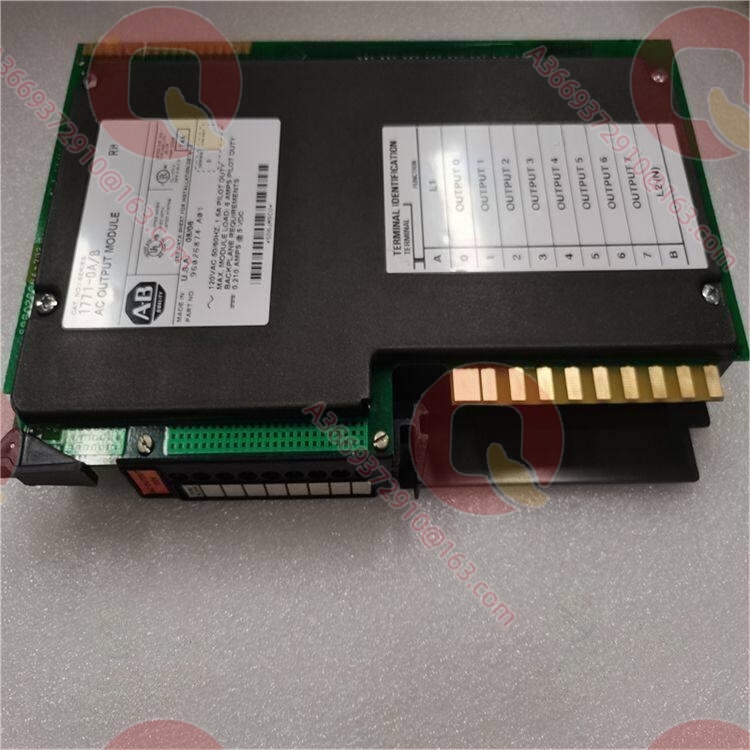

Allen-Bradley 1771-OA Модуль вывода переменного тока 1771-OA

Обзор продукта

1771-OA — это 8-канальный модуль вывода переменного тока из классической серии PLC-5 от Allen-Bradley, предназначенный для прямого управления высоковольтными исполнительными механизмами на промышленных объектах. В архитектуре 1771 I/O этот модуль выступает в качестве ключевого силового интерфейса между системой управления и нагрузками переменного тока, выполняя задачу изоляции и усиления низкоуровневых логических сигналов процессора до управляющей способности 120 В перем. тока. Его главная ценность заключается в использовании симисторов (TRIAC) в качестве коммутационных элементов, что обеспечивает бесконтактное переключение без дуги и механического износа, полностью устраняя проблему эрозии контактов и ограниченный ресурс, характерные для релейных выходов при высокочастотных циклах.

В сценариях, требующих частого пуска и остановки двигателей переменного тока, управления электромагнитными клапанами или крупными сигнальными системами, 1771-OA благодаря непрерывному выходному току 2 А на канал и выдерживаемому импульсному току до 20 А легко справляется с пусковыми бросками индуктивных нагрузок. Кроме того, оптоэлектронная изоляция создает надежный электрический барьер между логической стороной и стороной высокого напряжения переменного тока, эффективно блокируя обратные выбросы напряжения от всплесков и контуров заземления, обеспечивая безопасность работы главной системы ПЛК.

Технические характеристики

Основные особенности и преимущества

Твердотельный переключатель с переключением при нулевом напряжении: 1771-OA использует симисторы вместо электромеханических реле в сочетании с схемой обнаружения перехода через нуль, гарантируя включение нагрузки только в момент пересечения нуля синусоидой переменного тока. Этот механизм значительно снижает переходные перенапряжения и электромагнитные помехи (EMI), возникающие при коммутации индуктивных нагрузок, защищая управляющие обмотки периферийных устройств, а также устраняет дуговой износ контактов реле, обеспечивая безотказную работу модуля даже на конвейерных линиях с десятками циклов в минуту.Высокая устойчивость к импульсным токам: Для обмоток контакторов переменного тока или больших электромагнитных клапанов, которые демонстрируют крайне низкое сопротивление в момент пуска, 1771-OA обеспечивает импульсную нагрузочную способность 20 А на канал, что значительно превышает номинальный непрерывный ток 2 А. Эта функция эффективно предотвращает ложные срабатывания или пробой симисторов из-за пусковых бросков тока, гарантируя надежное срабатывание тяжелого оборудования.Надежная оптоэлектронная изоляция: Модуль обеспечивает оптическую развязку с выдерживаемым напряжением 1500 В перем. тока между логической шиной 5 В пост. тока и стороной переменного тока 120 В. Когда периферийные силовые цепи подвергаются высоковольтным скачкам из-за ударов молнии или коротких замыканий, этот изолирующий барьер эффективно блокирует обратный поток помех в процессор ПЛК, предотвращая катастрофическое повреждение материнской платы.Низкий ток утечки и индикация состояния: В выключенном состоянии ток утечки 1771-OA строго контролируется на уровне менее 2 мА, что предотвращает «тусклое свечение» индикаторных ламп переменного тока или «ложное срабатывание» миниатюрных реле из-за микротоков. На передней панели расположены отдельные светодиодные индикаторы состояния для каждого канала, позволяющие инженерам визуально определить, правильно ли логическая команда достигает выхода без использования измерительных приборов.

Области применения

1771-OA идеально подходит для промышленных применений, требующих высокочастотного и долговечного управления нагрузками 120 В перем. тока. В системах транспортировки материалов и упаковочной автоматизации модуль часто используется для управления пневматическими электромагнитными клапанами с высокой частотой срабатывания, управляя цилиндрами для захвата и сортировки объектов; твердотельный выход идеально соответствует ритму работы цилиндров (десятки циклов в минуту), полностью исключая простои из-за отказа реле.

В насосных станциях металлургии и водоочистки 1771-OA широко применяется для управления промежуточными реле для пуска и остановки низковольтных двигателей переменного тока или электроприводных дисковых затворов; его непрерывный выходной ток 2 А достаточен для стабильного управления катушками контакторов различных типов. Кроме того, в многоуровневых системах аварийной сигнализации и панелях состояния крупных производственных линий модуль может напрямую коммутировать несколько сигнальных ламп и зуммеров 120 В перем. тока, а функция переключения при нулевом напряжении эффективно предотвращает аудио- и радиочастотные перекрестные помехи в сложной проводке, обеспечивая абсолютную точность индикации.

Связанные продукты

1771-OAD：16-канальный модуль вывода 120 В перем. тока той же серии, ток 1 А на канал, подходит для легких нагрузок, таких как индикаторные лампы, является высокоплотной альтернативой 1771-OA
1771-OB：8-канальный модуль вывода 24 В пост. тока (транзисторный) той же серии, для управления клапанами постоянного тока и логическими интерфейсами, относится к другой среде (DC) по сравнению с 1771-OA
1771-OW：8-канальный релейный модуль вывода той же серии, контакты могут использоваться для переменного и постоянного тока, подходит для низкочастотных сильноточных приложений или требующих физической развязки, технологически дополняет 1771-OA
1771-IA：8-канальный модуль ввода 120 В перем. тока той же серии, часто используется в паре с 1771-OA для создания полноценной логической системы управления 120 В перем. тока
1771-WA：Специализированная клеммная колодка, используемая с 1771-OA для предварительной разводки и быстрой замены без отключения проводов
1771-ASB：Адаптер удаленного ввода-вывода той же серии, для расширения стоек с модулями 1771-OA в удаленные шкафы управления

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1771-OA в стойку 1771 убедитесь, что система полностью обесточена; вставка под напряжением строго запрещена во избежание повреждения разъемов задней шины дугой. Поскольку модуль коммутирует высокое напряжение 120 В перем. тока, при подключении необходимо строго соблюдать электротехнические нормы, убедившись, что сечение проводов питания L1/L2 на клеммной колодке 1771-WA соответствует требованиям нагрева при нагрузке 2 А, и установив независимые миниатюрные предохранители для каждого выхода для защиты внутренних симисторов модуля от короткого замыкания в нагрузке. На индуктивных нагрузках должны быть установлены варисторы или RC-цепи для подавления обратной ЭДС при отключении.Рекомендации по обслуживанию: Наиболее частая неисправность твердотельных выходных модулей — пробой симистора в режиме короткого замыкания. Во время регулярных осмотров, если полевое оборудование не отключается, немедленно отключите питание переменного тока модуля 1771-OA и измерьте сопротивление между выходом и клеммой L2 с помощью мультиметра, чтобы определить, пробит ли симистор. Если светодиод выхода погас, но нагрузка не работает, измерьте напряжение на клеммах колодки, чтобы исключить ослабление контакта или перегорание внешнего предохранителя. При замене модуля нет необходимости демонтировать полевую проводку; просто извлеките старый модуль и замените его, убедившись, что защелка клеммной колодки надежно зафиксирована.

Гарантия на продукт

Мы понимаем строгие требования систем АСУ ТП к надежности выходных цепей исполнительных механизмов. Все поставляемые модули 1771-OA проходят глубокое тестирование в специализированной лаборатории промышленной автоматики, включая испытания на пробой оптоизоляции, проверку нагрева при полной нагрузке и тестирование на устойчивость к импульсным токам, гарантируя сохранение заводских характеристик при управлении высокоиндуктивными нагрузками. Мы предоставляем гарантию качества сроком не менее 12 месяцев и располагаем командой технических экспертов по архитектуре PLC-5, готовых оказать оперативную поддержку по согласованию нагрузок, проектированию внешних защитных цепей и диагностике удаленного ввода-вывода, устраняя риски простоя и дефицита запчастей
