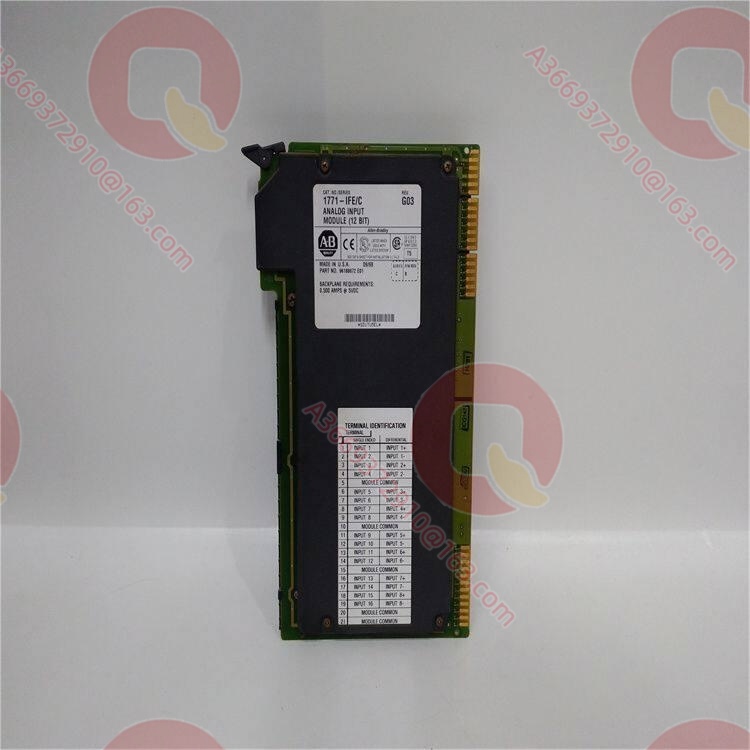

Обзор продукта
Allen‑Bradley 1771‑IFE — это высокопроизводительный модуль аналогового ввода для систем PLC‑5 и платформы I/O 1771, выполняющий ключевую задачу преобразования непрерывных сигналов поля в инженерные цифровые значения. Благодаря гибкой конфигурации с 16 одноканальными или 8 дифференциальными входами в одном слоте, модуль позволяет как集中ить сбор большого числа сигналов, так и повысить подавление синфазных помех в условиях сильных электромагнитных помех.
В традиционных системах управления с 24‑В логикой при передаче сигналов по кабелям длиной в сотни метров часто возникают искажения из‑за падения напряжения на линии и наводок от преобразователей частоты; 1771‑IFE поддерживает диапазоны напряжения 1–5 В, 0–5 В, ±5 В, ±10 В, 0–10 В и токи 4–20 мА, 0–20 мА, ±20 мА, а также обеспечивает гальваническую развязку ±1500 В и аппаратную фильтрацию, что физически повышает отношение сигнал/шум и исключает контуры заземления, создавая надежную аппаратную основу для точного измерения температуры, давления, уровня, расхода и других переменных процесса.
Технические характеристики
| Имя параметра | Значение параметра |
|---|---|
| Продуктовая модель | 1771‑IFE |
| Производитель | Allen‑Bradley (Rockwell Automation) |
| Тип продукта | Модуль аналогового ввода |
| Входные каналы | 16 одноканальных или 8 дифференциальных (конфигурируемые) |
| Диапазоны напряжения | 1–5 В DC, 0–5 В DC, ±5 В DC, ±10 В DC, 0–10 В DC и др. |
| Диапазоны тока | 4–20 мА, 0–20 мА, ±20 мА |
| Разрешение | 12 бит (для биполярных диапазонов — 12 бит + знаковый бит) |
| Точность (типичная) | ±0,1% от полной шкалы при 25 ℃sysmee.com |
| Напряжение изоляции | ±1500 В (канал – объединительная плата)sysmee.com |
| Потребление тока от шины | 750 мА при 5 В DCbilibili.com+1 |
| Максимальная рассеиваемая мощность | 2,5 Втbilibili.com |
| Время сканирования | ≈13,7 мс для 8 дифференциальных каналов, ≈27,4 мс для 16 одноканальныхsysmee.com |
| Формат данных | Натуральный двоичный или BCD с масштабированием до ±9999bilibili.com+1 |
| Клеммная колодка | 1771‑WG (допускает горячую замену модуля без отключения проводки)bilibili.com |
| Рабочая температура | 0–60 ℃sysmee.com |
Основные особенности и преимущества
Гибкость конфигурации каналов и сигналов: 1771‑IFE поддерживает режимы 16 одноканальных или 8 дифференциальных входов, что позволяет адаптировать систему к уровню помех на объекте. В насосных с множеством преобразователей частоты и длинными линиями дифференциальный вход эффективно подавляет синфазные помехи; внутри шкафов с короткими линиями и большим числом сигналов одноканальный режим максимально использует место в шасси, сокращая количество стоек.
Широкий диапазон и высокая точность: модуль охватывает основные промышленные диапазоны напряжения и тока (±10 В, 1–5 В, 4–20 мА и др.), обеспечивая 12‑битное разрешение и типичную точность ±0,1% полной шкалы. Это позволяет напрямую подключать большинство преобразователей без дополнительных промежуточных преобразователей, сохраняя высокую точность даже при длительной эксплуатации.
Высокая помехоустойчивость и безопасное реагирование на ошибки: гальваническая развязка ±1500 В между полевой стороной и объединительной платой защищает логическую часть от перенапряжений и контуров заземления. Входные цепи защищены от перенапряжения (до 200 В в режиме напряжения, 8 В в режиме тока) и перегрузки по току (30 мА). При обрыве связи модуль может использовать заданную пользователем конфигурацию по умолчанию, ограничивая область отказа и предотвращая непредсказуемое поведение контроллера.
Блочная передача и интеграция с инженерными величинами: 1771‑IFE обменивается данными и конфигурацией с процессором PLC‑5 через блоки BTW/BTR, что упрощает вызов в релейной логике. Поддержка натурального двоичного и BCD‑формата с масштабированием до ±9999 позволяет отображать результаты в инженерных единицах, снижая вычислительную нагрузку на основной процессор и упрощая модернизацию существующих систем.
Сферы применения
В нефтехимии и нефтепереработке 1771‑IFE широко используется для сбора температуры, давления и уровня в реакторах; токовые сигналы 4–20 мА сохраняют линейность при длине кабеля в сотни метров, а дифференциальные входы подавляют синфазные помехи при пуске мощных электродвигателей. На электростанциях в контурах вспомогательных механизмов (насосы, вентиляторы, задвижки) модуль обеспечивает измерение давления и температуры при высоких уровнях помех и значительных разностях потенциалов между оборудованием. В металлургии для систем охлаждения прокатных станов множество расходомеров и датчиков давления с выходами 0–10 В или 4–20 мА подключаются к одному 1771‑IFE, что сокращает количество стоек аналоговой автоматики. В системах водоподготовки и канализации измерения pH, мутности и остаточного хлора через модуль поступают в PLC‑5 для управления дозированием реагентов и аэрацией, уменьшая погрешности, связанные с затуханием и наводками в линиях связи.
Связанные продукты
1771‑IFC：модуль аналогового ввода 12 бит той же платформы 1771, по функциональности близок к 1771‑IFE, но отличается временем сканирования и возможностями диагностики, часто используется как взаимодополняющая или альтернативная модель.
1771‑IL：8‑канальный изолированный модуль аналогового ввода, с гальванической развязкой между каналами и объединительной платой, предназначен для применений с высоким синфазным напряжением и сильными помехами; является усиленной по изоляции версией 1771‑IFE.
1771‑OFE2：модуль аналогового вывода платформы 1771, обычно применяется в паре с 1771‑IFE для формирования замкнутых контуров регулирования и выдачи уставок на исполнительные механизмы.
1771‑ASB：адаптер удаленного I/O, позволяющий размещать стойки с 1771‑IFE на удаленных площадках, создавая распределенные системы управления.
1771‑IR：модуль ввода сигналов термометров сопротивления (RTD), дополняет 1771‑IFE в задачах прямого подключения Pt100 без внешних преобразователей.
1771‑IFEK：версия с клавиатурой/дисплеем, дающая возможность локальной настройки диапазонов и параметров фильтрации без использования программатора, удобна при пусконаладке и обслуживании.
Установка и обслуживание
Подготовка к установке: перед вставкой 1771‑IFE в шасси 1771 необходимо проверить запас мощности источника питания 5 В объединительной платы; ток потребления модуля достигает 750 мА, что при полной загрузке шасси может привести к перегрузке. При подключении следует использовать клеммную колодку 1771‑WG, соблюдая маркировку для режимов напряжения и тока; для дифференциальных входов применять витую пару с экраном, заземленным с одной стороны (обычно в шкафу управления). Модуль имеет ключевые пазы на разъеме, которые должны совпадать с выступами на объединительной плате, во избежание неправильной установки.

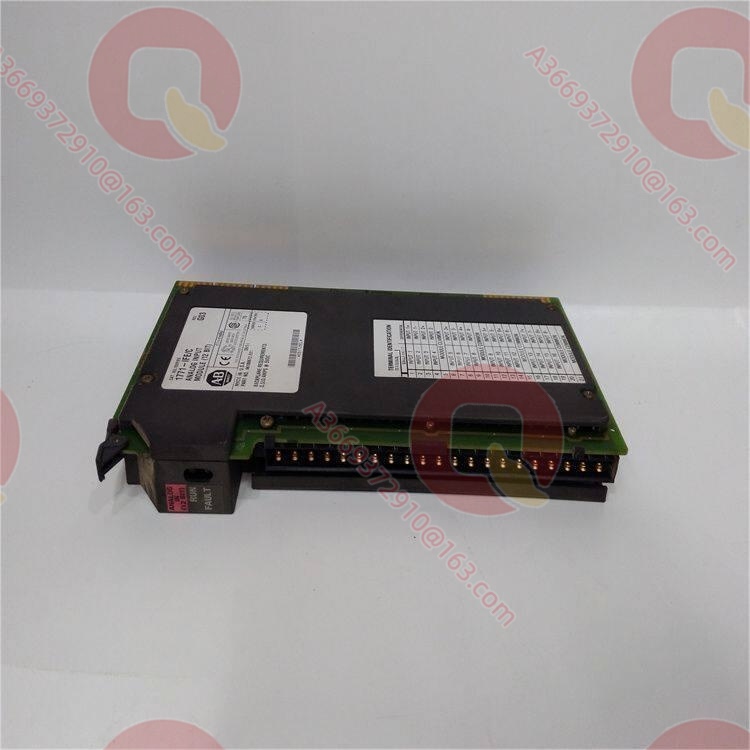

Рекомендации по обслуживанию: в условиях сильных вибраций и агрессивной среды необходимо регулярно проверять затяжку винтов на клеммной колодке, так как ослабление контактов приводит к скачкам показаний. Если канал показывает фиксированное значение 0 или полную шкалу, сначала проверяют цепь датчика и питания, а не заменяют сам модуль. Светодиодные индикаторы RUN/FAULT на передней панели позволяют быстро определить аппаратный отказ; при сигнале ошибки следует обесточить стойку и проверить подключение объединительной платы и полевой проводки, избегая горячей замены, которая может повредить разъемы.
Гарантия на продукт
Для ответственных участков аналогового ввода и обслуживания устаревших систем PLC‑5 мы предоставляем 12‑месячную гарантию функциональности на уровне завода‑изготовителя для 1771‑IFE. Все отправляемые запчасти проходят проверку на испытательном стенде 1771 с контролем точности по всем каналам и испытаниями изоляции ±1500 В, что гарантирует соответствие 12‑битного разрешения и точности ±0,1% спецификации. Опираясь на команду опытных инженеров по автоматизации и глобальную логистическую сеть, мы обеспечиваем срочную поставку со склада и бесплатную техническую поддержку по настройке блоков BTW/BTR, масштабированию сигналов и подбору диапазонов для NAMUR‑совместимых датчиков, устраняя риски простоев и снижения качества из‑за отсутствия надежных запасных частей.
