Allen‑Bradley 1771-ASB Модуль адаптера удаленного I/O 1771-ASB

Обзор продукта

1771‑ASB — это модуль адаптера удаленного ввода‑вывода для платформы PLC‑5 / 1771 от Rockwell Automation, предназначенный для подключения стоек 1771 I/O как удаленных подстанций к процессорам PLC‑2, PLC‑3 и PLC‑5 через канал Remote I/Onexinstrument.com. В распределенных архитектурах этот модуль выступает мостом между параллельной объединительной платой 1771 и последовательной линией Remote I/O, решая проблемы высокой стоимости прокладки кабелей на большие расстояния, уязвимости сигналов к помехам и ограничений по дальности локального расширения.

По витой паре 1770‑CD 1771‑ASB способен расширять удаленные стойки на расстояние до 10 000 футов (около 3048 м) при скорости 57,6 кбит/с и поддерживает три режима адресации (1/2‑слота, 1‑слота и 2‑слота), гибко сочетая модули I/O на 8, 16 и 32 точкиnexinstrument.com+1. Три индикатора состояния и переключатели на передней панели позволяют быстро задать адрес и диагностировать неисправности, что делает 1771‑ASB ключевым звеном для построения крупных распределенных систем I/O на базе PLC‑5.

Технические характеристики

Основные особенности и преимущества

Дальнее распределенное расширение: 1771‑ASB позволяет удалять стойки I/O на расстояние до 10 000 футов по витой паре Remote I/O, что в системах водоподготовки, длинных конвейерных линиях и крупных цехах существенно снижает затраты на кабель и лотки по сравнению с локальным расширениемnexinstrument.com+1.

Гибкий выбор скорости и дальности: Поддержка трех скоростей (57,6 / 115 / 230,4 кбит/с) позволяет выбирать компромисс между дальностью и пропускной способностью: на больших расстояниях — 57,6 кбит/с для повышения помехоустойчивости, на коротких — 230,4 кбит/с для ускорения обмена даннымиartisantg.com.

Гибкая адресация и смешивание I/O: Режимы 1/2‑слота, 1‑слота и 2‑слота в сочетании с поддержкой модулей на 4–32 точки позволяют оптимально использовать пространство таблицы изображений I/O и смешивать в одной стойке модули разной плотностиnexinstrument.com+1.

Обслуживание без отключения проводки: Монтажная рука 1771‑WB откидывается вперед, позволяя заменять 1771‑ASB без отсоединения полевой проводки, что сокращает время простоя и риск ошибок при повторном подключенииnexinstrument.com.

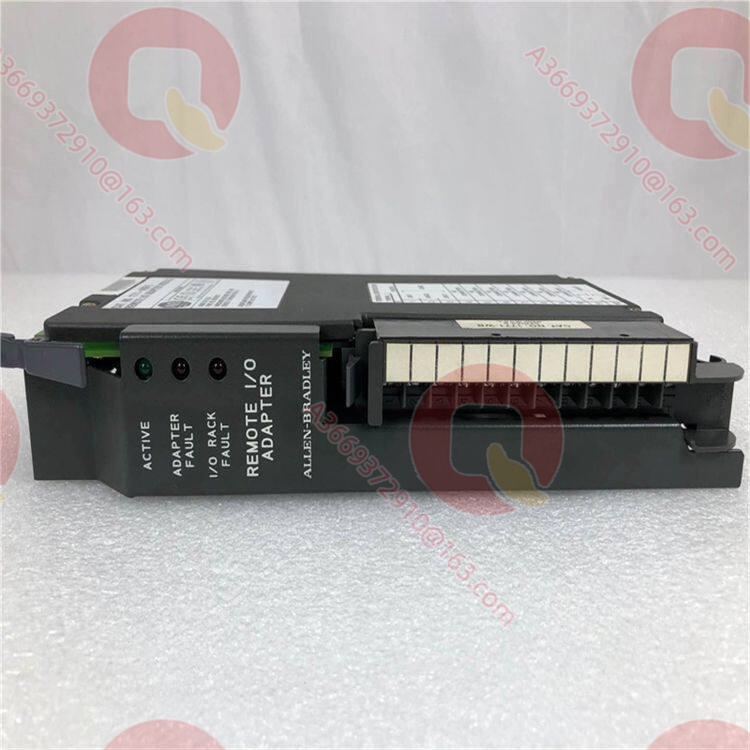

Улучшенная диагностика и совместимость: Три индикатора (ACTIVE, ADAPTER FAULT, I/O RACK FAULT) упрощают локализацию неисправностей адаптера, канала связи или стойки; режим эмуляции Series B обеспечивает совместимость со старыми сканерами PLC‑2/3nexinstrument.com+1.

Сферы применения

На крупных установках водоподготовки и насосных станциях 1771‑ASB подключает удаленные клапанные острова и стойки 1771 I/O к процессорам PLC‑5 по витой паре Remote I/O, используя дальность до 10 000 футов для концентрации управления разрозненными объектами и снижения стоимости магистральной кабельной системыnexinstrument.com+1.

В конвейерных системах и роботизированных станциях автомобильного производства удаленные стойки с 1771‑ASB объединяются в общую линию Remote I/O, а PLC‑5 выполняет централизованную блокировку положений скатов, защитных дверей и сигнальных башен, что упрощает монтаж и диагностику по сравнению с точечным подключениемnexinstrument.com.

В зонах вспомогательного управления металлургическим оборудованием и конвейерами, где распределены устройства и присутствуют сильные электромагнитные помехи, 1771‑ASB создает надежную сеть управления на основе витой пары Remote I/O, а три индикатора позволяют быстро отличить неисправность адаптера от проблем с каналом связи или стойкойnexinstrument.com.

В многоприводных системах бумагоделательных и печатных машин удаленные стойки с 1771‑ASB отображают модули ввода‑вывода в образ PLC‑5, удовлетворяя требованиям по распределенному управлению натяжением и совмещением красок на средних расстояниях, а режим 1/2‑слота оптимизирует использование таблицы изображений I/Onexinstrument.com+1.

Связанные продукты

1771‑AS: Ранняя модель адаптера удаленного I/O, поддерживающая только 2‑слотовую адресацию и 8‑точечные модули; функционально ограничена по сравнению с 1771‑ASB, используется в основном при модернизации старых системnexinstrument.com.

1771‑ACN: Адаптер удаленного I/O на базе ControlNet с коаксиальным кабелем и детерминированным доступом, подходящий для более жестких требований к реальному времени; взаимодействует с теми же процессорами PLC‑2/3/5, но использует другую физическую средуnexinstrument.com.

1771‑SN: Модуль Sub I/O Scanner, расширяющий удаленную сеть I/O путем добавления подчиненных подсетей; применяется вместе с 1771‑ASB для построения иерархических распределенных структурnexinstrument.com.

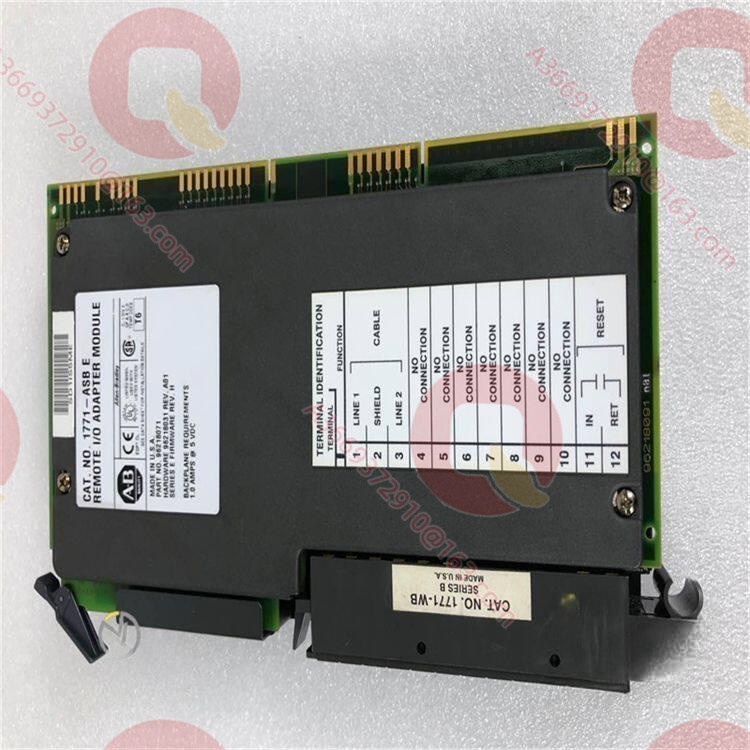

1771‑WB: Монтажная рука (field wiring arm) для 1771‑ASB, обеспечивающая подключение кабелей Remote I/O и кнопки удаленного перезапуска стойки; позволяет заменять адаптер без отключения полевой проводкиnexinstrument.com.

1770‑CD: Кабель витой пары для Remote I/O, соединяющий 1771‑ASB с портами сканера удаленного I/O контроллеров PLC‑2/3/5nexinstrument.com.

1771‑P7: Модуль питания для стоек с процессорами PLC‑5, используемый совместно с удаленными стойками на базе 1771‑ASB для обеспечения стабильного питания 5 В DCnexinstrument.com.

Установка и обслуживание

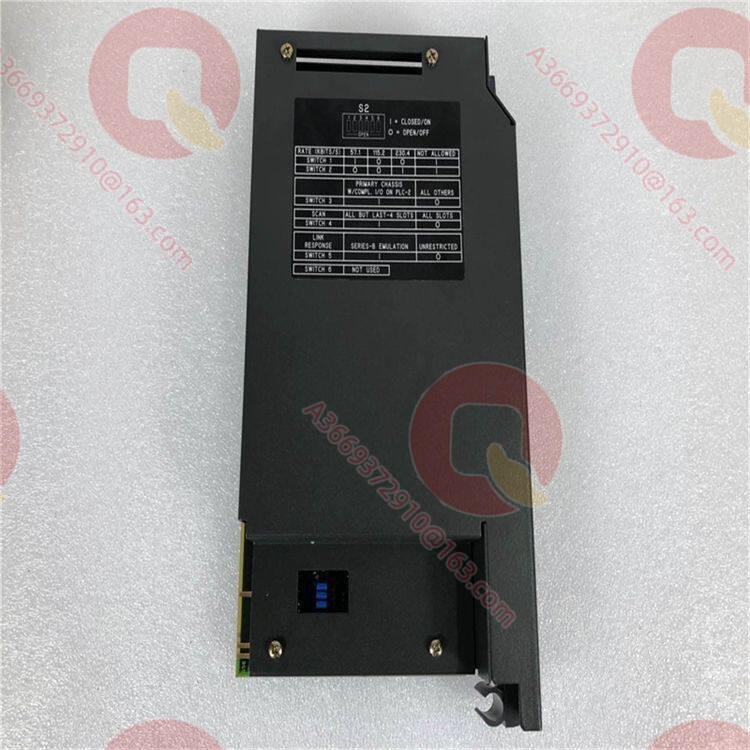

Подготовка к установке: 1771‑ASB необходимо устанавливать в крайний левый слот стойки 1771 I/O, а переключатели S1/S2 использовать для задания номера стойки, начальной группы I/O, скорости передачи и режима сканированияnexinstrument.com+1. Линия Remote I/O должна быть выполнена кабелем 1770‑CD с установленными на обоих концах терминирующими резисторами; изменение длины или скорости без установки терминаторов может привести к сбоям связи100y.com.tw. Переключатели объединительной платы стойки должны быть настроены в соответствии с выбранным режимом адресации (1/2‑слота, 1‑слота, 2‑слота), иначе корректное отображение 16‑ и 32‑точечных модулей в образе I/O будет нарушеноnexinstrument.com.

Рекомендации по обслуживанию: Используйте индикаторы ACTIVE, ADAPTER FAULT и I/O RACK FAULT для быстрой локализации неисправностей: отсутствие ACTIVE может указывать на проблему с питанием или конфигурацией, ADAPTER FAULT — на внутреннюю ошибку адаптера, I/O RACK FAULT — на ошибку конфигурации стойки или обрыв линииnexinstrument.com. При периодических потерях пакетов или ошибках CRC проверьте качество кабеля 1770‑CD, экран и наличие терминаторов, а также используйте диагностические счетчики сканера для выявления проблемных узлов100y.com.tw. Замена 1771‑ASB выполняется без отключения полевой проводки — достаточно откинуть монтажную руку 1771‑WB, что сокращает время простоя.

Гарантия качества

Мы обеспечиваем углубленную гарантию и поддержку запасных частей для 1771‑ASB, адаптированную к особенностям канала Remote I/O. Все складские запасные части проходят стресс‑тестирование связи Remote I/O и проверку адресации объединительной платы при полной нагрузке, что гарантирует стабильное соединение в диапазоне рабочих температур 0…60 °C и в условиях промышленных электромагнитных помехnexinstrument.com+1. Опираясь на экспертизу в области промышленных сетей, мы предоставляем 12‑месячную гарантию качества на уровне производителя и оперативную доставку 1771‑ASB, а также оказываем техническую поддержку по проектированию топологии Remote I/O, выбору скорости передачи и настройке терминаторов, устраняя риски простоев, связанных с отказами сети и нехваткой запасных частей.
