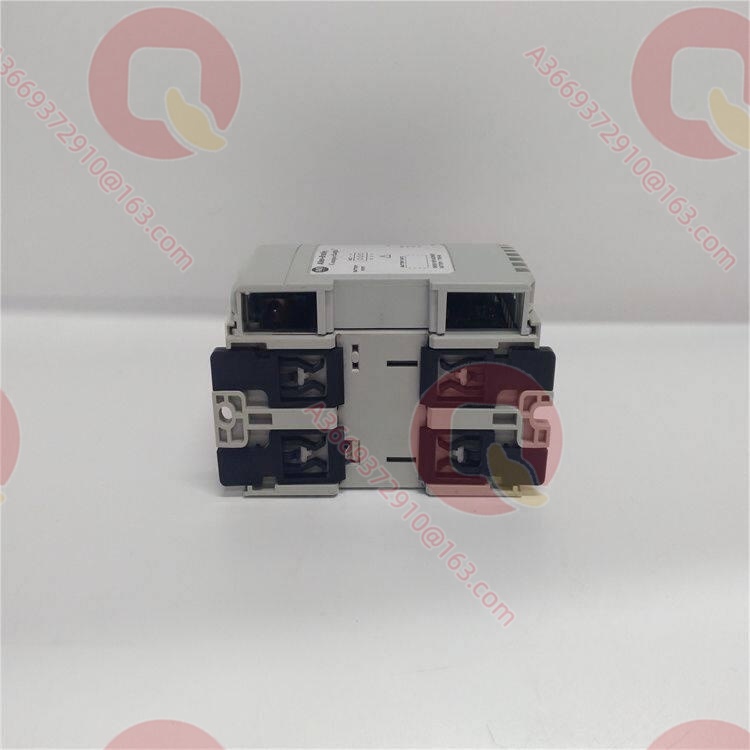

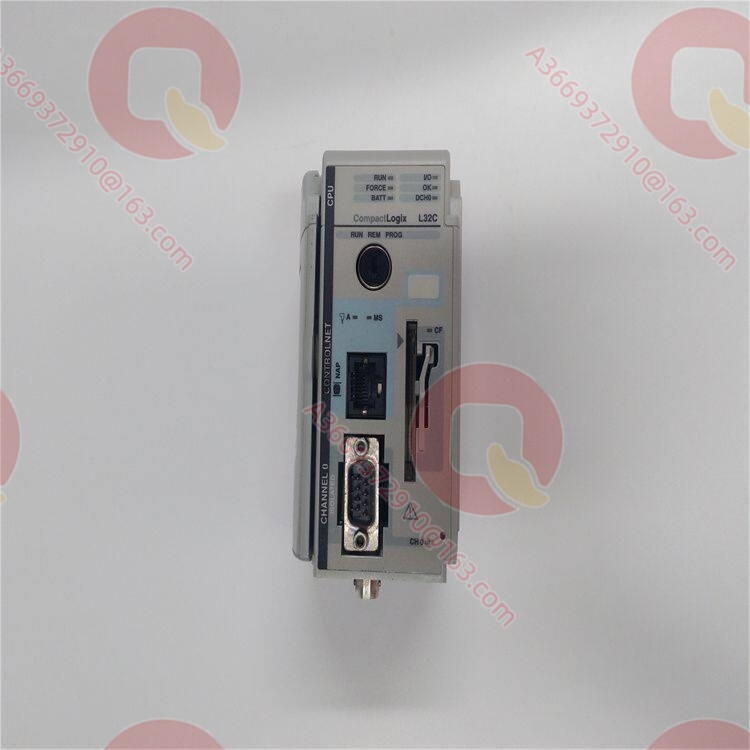

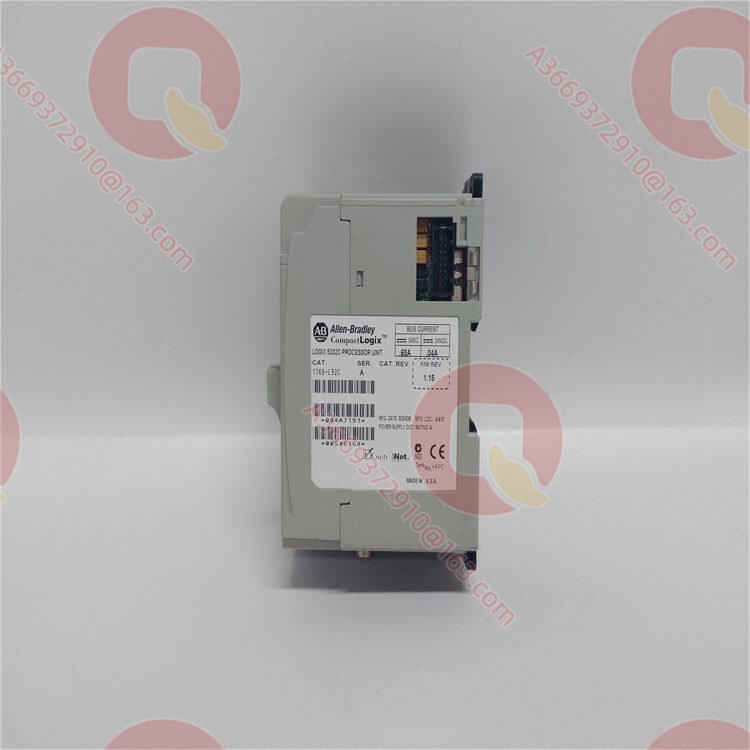

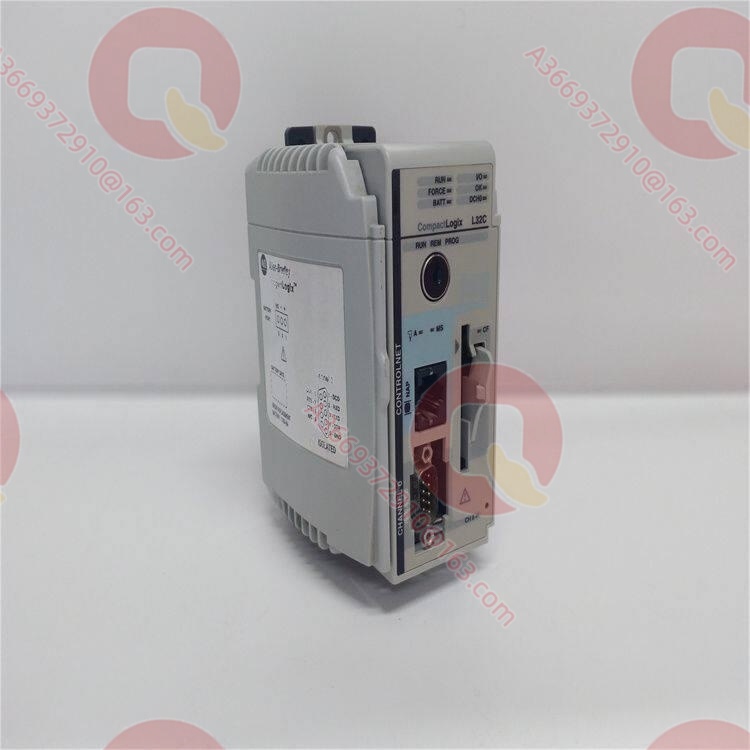

Allen-Bradley 1769-L32C Модульный программируемый контроллер автоматизации 1769-L32C

Обзор продукта

1769-L32C — это модульный программируемый логический контроллер (ПАК) из серии CompactLogix от Rockwell Automation, оснащенный интерфейсом связи ControlNet. В промышленных сетевых архитектурах ControlNet известен своей строгой детерминированной передачей данных и высочайшей устойчивостью к помехам; 1769-L32C был специально создан для приложений, требующих высочайшей точности синхронизации данных. Он решает проблему дрожания (jitter) связи, которое может возникать в стандартных сетях Ethernet при множественном доступе, гарантируя доставку критических технологических данных в выделенные микросекундные временные слоты.

Как ядро локального управления, 1769-L32C предоставляет 750 КБ пользовательской памяти и поддерживает возможность расширения до 3 групп I/O, позволяя подключать до 16 локальных модулей. Его главная ценность заключается в идеальном сочетании эластичной архитектуры объединительной платы средней мощности с детерминированным обменом данными сети ControlNet, что делает 1769-L32C экономически эффективным главным узлом для сценариев, требующих точной координации движения или сложной блокировки между несколькими контроллерами.

Технические характеристики

Основные особенности и преимущества

Детерминированная передача данных: 1769-L32C опирается на механизм неявной передачи маркера в ControlNet, что делает время доступа к сети полностью предсказуемым. В системах многокоординатного управления движением или высокоскоростной синхронизации контуров это полностью устраняет случайные задержки, присущие механизму CSMA/CD в Ethernet, гарантируя абсолютную жесткость производственного такта.
Эластичная распределенная архитектура: Сам контроллер поддерживает физическое расширение через шкафы с помощью специализированных кабелей, позволяя последовательно соединять до 3 групп I/O. Эта конструкция позволяет 1769-L32C разместить часть модулей удаленно рядом с машиной, сокращая длину проводки датчиков, сохраняя при этом высокоскоростную пропускную способность данных на уровне объединительной платы.
Помехоустойчивость коаксиального кабеля: Использование промышленного коаксиального кабеля в качестве среды передачи обеспечивает эффективность экранирования, значительно превосходящую обычную витую пару в условиях сильных электромагнитных помех на крупных заводах, таких как насосные с большим количеством преобразователей частоты или возле дуговых печей, гарантируя целостность и бесшумность канала связи.
Бесшовная сетевая избыточность и мост: ControlNet изначально поддерживает избыточность физической среды; 1769-L32C может быть одновременно подключен к двум каналам (A/B), и обрыв одного кабеля не повлияет на работу системы. Он также может выступать в роли моста, отображая данные устройств нижнего уровня DeviceNet в магистраль ControlNet на высокой скорости.

Сферы применения

На крупных установках водоподготовки и насосных станциях коаксиальный кабель 1769-L32C демонстрирует исключительную устойчивость к влаге и сильным электромагнитным помехам, а его детерминированная связь гарантирует строгую синхронизацию команд пуска и останова нескольких насосов, предотвращая эффект гидроудара в трубопроводах. Для конвейерных линий и групп роботизированных станций в автомобильной промышленности детерминированное планирование сети ControlNet позволяет подсистемам на базе 1769-L32C обмениваться данными о положении скатов за миллисекунды, исключая аварийные столкновения из-за случайных сетевых задержек. В зонах вспомогательного управления металлургической непрерывной разливкой и прокатки, где оборудование распределено на больших площадях и присутствуют экстремальные электромагнитные поля, 1769-L32C использует двухканальную резервированную среду для создания высоконадежной сети замкнутого управления; даже если один коаксиальный кабель будет механически поврежден, критичные команды скорости рольгангов будут передаваться без перебоев. Кроме того, при многоприводном синхронном управлении бумагоделательных машин точность синхронизации между узлами удовлетворяет жестким требованиям систем контроля натяжения к микросекундной координации.

Связанные продукты

1769-L32E: Модель того же поколения и с тем же объемом памяти, оснащенная портом EtherNet/IP для стандартных сетевых сценариев, не требующих детерминированного планирования.
1769-L31: Контроллер той же серии CompactLogix со встроенным интерфейсом сети DeviceNet.
1769-CRR1: Кабель расширения вправо, используемый для подключения первой ко второй группы расширения I/O к 1769-L32C.
1769-CRL1: Кабель расширения влево, используемый для подключения второй к третьей группы расширения I/O.
1769-PA4: Модуль системного питания, обеспечивающий стабильное электроснабжение 1769-L32C и локальных модулей I/O на объединительной плате.
1786-TPS: Терминатор коаксиального кабеля ControlNet, обязательный компонент согласования импеданса для магистрали сети, где установлен 1769-L32C.
1769-ECR: Правая торцевая крышка, обязательный терминирующий модуль на конце каждой группы I/O.

Установка и обслуживание

Подготовка к установке: Перед развертыванием 1769-L32C необходимо спланировать строгую физическую топологию сети ControlNet, убедившись, что на обоих концах магистрали установлены терминирующие резисторы 75 Ом. Уникальный адрес узла задается с помощью поворотных переключателей на передней панели контроллера; категорически запрещается дублирование адресов в сети. При использовании кабелей расширения для охвата нескольких групп I/O необходимо точно рассчитать бюджет питания для каждой группы; из-за падения напряжения, вызванного увеличением расстояния, удаленным группам I/O может потребоваться дополнительный блок питания для поддержания напряжения на объединительной плате.

Рекомендации по обслуживанию: Регулярно проверяйте BNC-разъемы коаксиального кабеля 1769-L32C; во влажной среде контакты подвержены окислению, что приводит к потере пакетов данных и ошибкам CRC в сети связи; рекомендуется ежегодно переобжимать разъемы или использовать антикоррозийные спреи. Для внутренней батареи контроллера необходимо вести журнал профилактического обслуживания с циклом замены каждые три года, чтобы предотвратить потерю пользовательской программы и критических значений тегов при отключении питания. Если вы столкнулись с частыми отключениями сетевых узлов, используйте программное обеспечение RSLinx для мониторинга сетевых диагностических счетчиков, чтобы локализовать поврежденный участок магистрали или несогласованность импеданса.

Гарантия качества

Мы обеспечиваем глубокую гарантию и поддержку запасных частей для 1769-L32C, адаптированную к характеристикам промышленных сетей. Все складские запасные части проходят стресс-тестирование связи узла ControlNet и проверку адресации объединительной платы при полной нагрузке, гарантируя уровень подключения в экстремально холодных или высокопомеховых условиях. Опираясь на глубокую техническую экспертизу в области промышленных сетей, мы не только предоставляем 12-месячную гарантию качества на уровне производителя и глобальную сверхбыструю доставку для 1769-L32C, но и предлагаем полевую техническую поддержку по устранению неисправностей топологии ControlNet и планированию прокладки кабелей расширения, полностью устраняя тревогу по поводу перебоев в поставках запчастей и проблем с диагностированием детерминированных сетей управления.
