Allen-Bradley 1756-PA75 Стандартный модуль питания переменного тока 1756-PA75

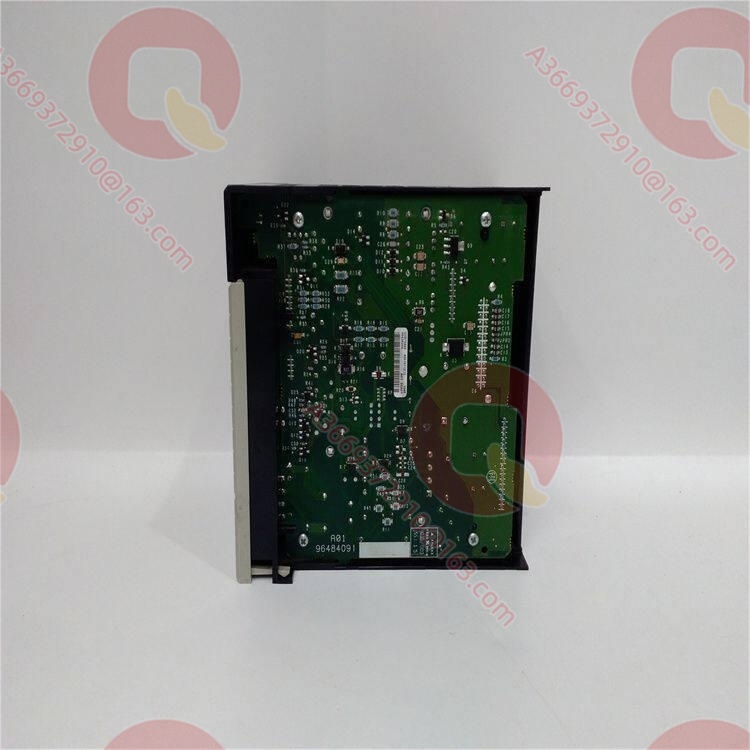

Обзор продукта

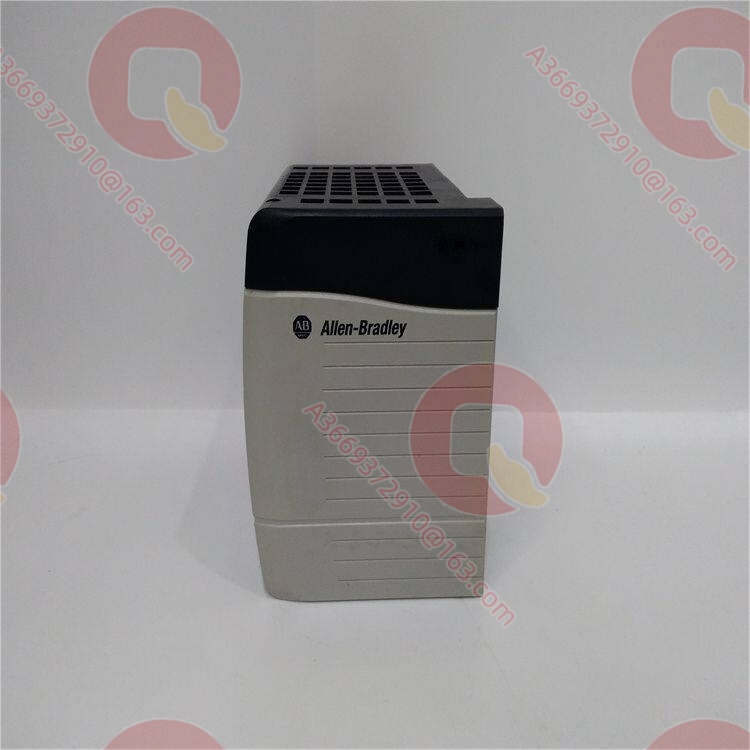

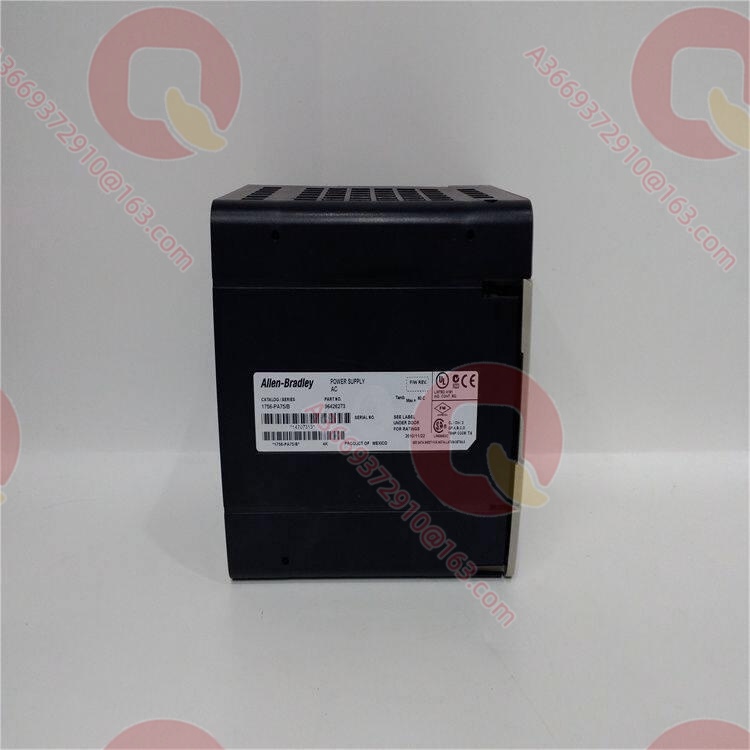

Allen-Bradley 1756-PA75 — это стандартный модуль питания переменного тока мощностью 75 Вт для платформы ControlLogix, устанавливаемый в левый слот стойки 1756 и обеспечивающий четыре напряжения задней панели (1,2 В, 3,3 В, 5,1 В и 24 В DC) для контроллеров, коммуникационных и модулей ввода‑выводаrockwellautomation.com+1. В условиях промышленных сетей с большими колебаниями напряжения и гармониками 1756-PA75 с широким диапазоном входного напряжения 85…265 В AC, 47…63 Гц позволяет обойтись без дополнительных стабилизаторов или разделительных трансформаторов, значительно упрощая систему электропитания и снижая затратыrockwellautomation.com.

Модуль имеет максимальную выходную мощность 75 Вт в диапазоне 0…60 °C, а канал 5,1 В — ток до 13 А, что достаточно для питания контроллера и нескольких модулей ввода‑вывода средней плотностиrockwellautomation.com+1. Встроенное время удержания (hold‑up time) обеспечивает поддержание выходного напряжения в течение нескольких периодов при кратковременных провалах или перерывах входного питания, предотвращая перезагрузку контроллера из‑за помех в сетиrockwellautomation.com.

Технические характеристики

Основные особенности и преимущества

Широкий диапазон входного напряжения и адаптация к «грязным» сетям: 1756-PA75 работает от 85…265 В AC, что позволяет напрямую подключать его к сетям 120 В или 240 В без дополнительных стабилизаторов, сохраняя стабильное выходное напряжение при сильных провалах, перенапряжениях и колебаниях частотыrockwellautomation.com+1. Это особенно важно для удалённых насосных станций и небольших подстанций, где качество сети часто нестабильно.
75 Вт мощности и многоканальное питание задней панели: Модуль формирует напряжения 1,2 В, 3,3 В, 5,1 В и 24 В для задней панели стойки, при этом канал 5,1 В обеспечивает до 13 А, что достаточно для контроллера, коммуникационных модулей и нескольких модулей ввода‑выводаrockwellautomation.com+1. Внешний источник 24 В для датчиков во многих случаях не требуется, что упрощает конструкцию шкафа.
Время удержания и устойчивость к помехам: При кратковременных провалах или перерывах питания 1756-PA75 поддерживает выходное напряжение в течение нескольких периодов сети, предотвращая перезагрузку контроллераrockwellautomation.com. Соответствие стандартам помехоустойчивости IEC 61000‑4 (浪涌, быстрые переходные процессы, прерывания напряжения и т. д.) гарантирует стабильную работу в условиях мощных электромагнитных помехrockwellautomation.com.
Установка в левый слот и охлаждение без вентилятора: 1756-PA75 вставляется в выделенный левый слот питания стойки 1756 и подключается напрямую к задней панели, без дополнительного монтажа на DIN‑рейку и без встроенного вентилятораrockwellautomation.com+1. Пассивное охлаждение снижает требования к вентиляции шкафа и уменьшает накопление пыли, повышая надёжность в тяжёлых условиях.
Визуальная диагностика по индикаторам состояния: На передней панели модуля расположены индикаторы входного напряжения и выходного состояния, что позволяет обслуживающему персоналу быстро оценить, находится ли проблема во внешнем питании или в нагрузке на задней панели, не открывая шкафplcpartssolution.com.

Сферы применения

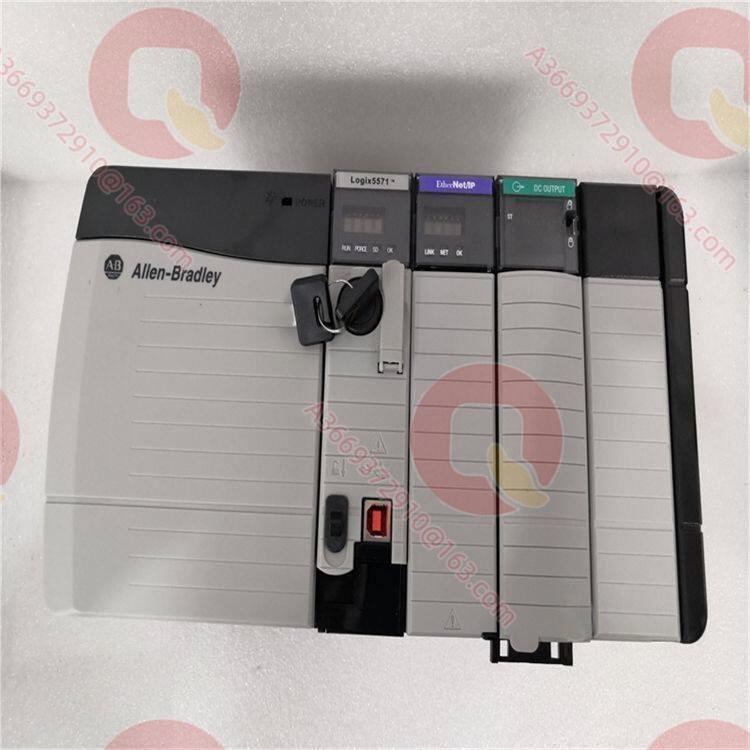

В шкафах управления вспомогательными системами средних тепловых электростанций 1756-PA75 питает контроллер, модули связи Ethernet/IP и несколько модулей ввода‑вывода в стойке 1756, а его широкий входной диапазон позволяет напрямую подключать к различным секциям 120 В или 240 В собственных нужд без дополнительных трансформаторовrockwellautomation.com. В системах управления прокатными станами металлургии и насосными станциями водоочистки модуль обеспечивает локальную стойку ControlLogix напряжениями 5,1 В и 24 В для питания контроллера и полевых датчиков, исключая необходимость внешнего источника 24 Вnexinstrument.com. Для дискретных производственных линий (конвейеры, сортировка, упаковка) с плотностью I/O средней плотности 1756-PA75 с мощностью 75 Вт закрывает потребности по питанию контроллера, нескольких коммуникационных модулей и набора 16‑/32‑канальных модулей ввода‑вывода при ограниченном пространстве в шкафуplcpartssolution.com.

Связанные продукты

1756-PA72: Та же серия, стандартный источник питания 72 Вт AC для ранних систем
1756-PA75K: Та же серия, версия с конформным покрытием для агрессивных сред
1756-PB75: Та же платформа, стандартный источник питания 24 В DC
1756-PA75R: Резервируемый вариант, источник питания переменного тока для систем с резервированием, в связке с 1756-PSCA2 и 1756-CPR2rockwellautomation.com+1
1756-PSCA2: Сопутствующее использование, адаптер стойки для резервированных источников питания, объединяющий два источника на одну заднюю панельnexinstrument.com
1756-CPR2: Сопутствующее использование, кабель резервированного питания длиной 0,91 мnexinstrument.com

Установка и обслуживание

Подготовка к монтажу: Перед установкой 1756-PA75 убедитесь, что стойка 1756 правильно заземлена, а левый слот питания свободен. Модуль вставляется в направляющие слева до упора и фиксируется двумя винтами сверху и снизуrockwellautomation.com. Для подключения следует использовать медный провод сечением 2,5 мм² (14 AWG) с изоляцией, рассчитанной на 90 °C и толщиной не более 1,2 мм; затяжку клемм выполнять моментом 0,565 Н·м (5 фунт·дюймов)rockwellautomation.com. Защитную этикетку с модуля снимайте только после завершения монтажа стойки и всех отверстий в панели, чтобы исключить попадание металлической стружки внутрь корпусаrockwellautomation.com.
Рекомендации по обслуживанию: Регулярно проверяйте состояние индикаторов на передней панели 1756-PA75: если индикатор входа не горит или индикатор выхода ведёт себя нештатно, сначала проверьте внешний автоматический выключатель и напряжение питания, затем измерьте напряжения задней панели (1,2 В, 3,3 В, 5,1 В, 24 В)plcpartssolution.com. Замену модуля производите только при отключенном верхнем напряжении; не подключайте и не отключайте разъёмы задней панели под напряжением. В условиях высоких температур или сильной запылённости рекомендуется ежегодно проверять состояние клемм и температуру проводов для обеспечения длительной надёжной работы.

Гарантия на продукт

Для таких ключевых компонентов питания, как 1756-PA75, мы применяем строгие процедуры заводских испытаний под нагрузкой во всём диапазоне входного напряжения 85…265 В AC с проверкой выходных параметров и изоляцииrockwellautomation.com. Все модули проходят проверку на соответствие стандартам UL, CE, CSA, ATEX, IECEx и другим региональным требованиямrockwellautomation.com+1. Мы гарантируем наличие значительного складского запаса и оперативную отгрузку, в том числе по аварийным заявкам, а опытные инженеры по автоматизации оказывают поддержку по расчёту мощности, конфигурации стоек и организации заземления для обеспечения надёжной и масштабируемой системы питания ControlLogix.
