Обзор продукта

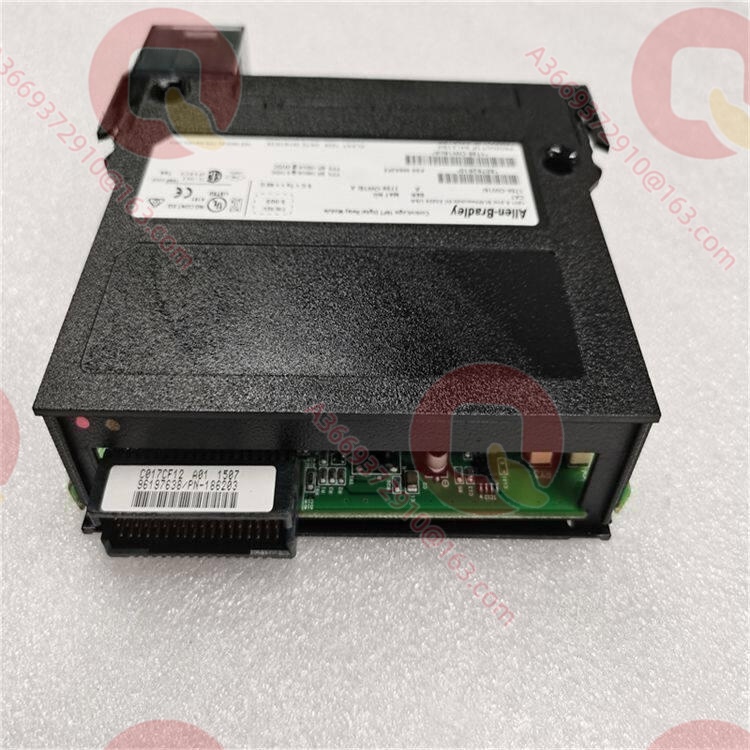

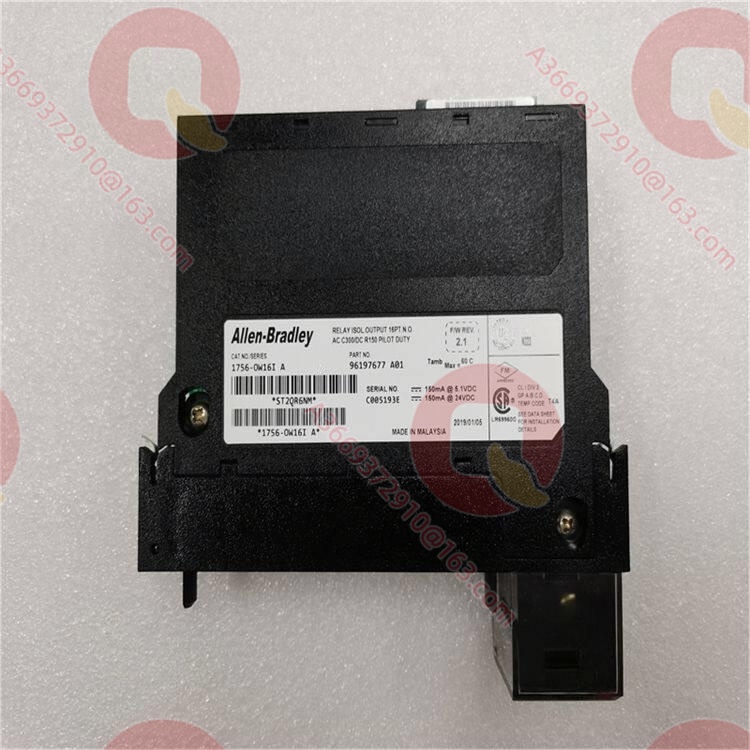

Allen-Bradley 1756-OW16I — это 16-канальный модуль цифрового вывода с релейными контактами (N.O.) и точечной (индивидуальной) гальванической развязкой для платформы ControlLogix. Буква «I» в обозначении указывает на индивидуальную изоляцию каждого канала. В схемах управления с несколькими контурами и разными уровнями питания разные нагрузки часто запитываются от разных источников или фаз, и при отсутствии изоляции между выходами возможно появление перекрестных помех и наводок по общей земле, вплоть до ложных срабатываний и расширения зоны отказа. 1756-OW16I обеспечивает независимую изоляцию каждого релейного контакта, позволяя напрямую подключать разные каналы к разным цепям переменного/постоянного тока и исключая образование контуров заземления и межфазных коротких замыканий.
Модуль работает в диапазоне 5…125В DC и 10…240В AC; коммутационная способность одного контакта составляет до 1А при 5…30В DC и до 1,5А при 120В AC 50/60 Гцrockwellautomation.com. Все контакты — нормально открытые (N.O.), ожидаемый ресурс контактов составляет порядка 300 000 срабатываний при резистивной нагрузке и 100 000 — при индуктивной (в соответствии с Pilot duty C300/R150)rockwellautomation.com. Для приложений, где требуется одновременное коммутация смешанных нагрузок переменного/постоянного тока с обязательной гальванической развязкой цепей, 1756-OW16I предлагает высокую плотность каналов и высокую степень изоляции в одном слоте.
Технические характеристики
| Имя параметра | Значение параметра |
|---|---|
| Модель продукта | 1756-OW16I |
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Изолированный модуль релейного вывода (N.O. контакты) |
| Количество выходов | 16 N.O., точечная изоляцияrockwellautomation.com |
| Тип контактов | Нормально открытые (N.O.), индивидуально изолированные |
| Диапазон рабочих напряжений | 5…125В DC; 10…240В ACrockwellautomation.com |
| Коммутационная способность канала | 1А @ 5…30В DC; 0,5А @ 48В DC; 0,22А @ 125В DC; 1,5А @ 120В AC 50/60 Гц; 0,75А @ 240В AC 50/60 Гцrockwellautomation.com |
| Ток от шины (5,1В) | 150 мАrockwellautomation.com |
| Ток от шины (24В) | 150 мАrockwellautomation.com |
| Общая мощность от шины | 4,4 Втrockwellautomation.com |
| Макс. рассеиваемая мощность (@60°C) | 4,5 Втrockwellautomation.com |
| Напряжение изоляции | 250В непрерывно (выход-выход, выход-шина), базовая изоляцияrockwellautomation.com |
| Ток утечки в закрытом состоянии, макс. | 1,5 мА на каналrockwellautomation.com |
| Минимальный ток нагрузки | 10 мА на каналrockwellautomation.com |
| Задержка вывода (ВЫКЛ→ВКЛ / ВКЛ→ВЫКЛ) | 10 мс макс. / 10 мс макс.rockwellautomation.com |
| Макс. частота коммутации | 1 операция / 3 с (0,3 Гц при номинальной нагрузке)rockwellautomation.com |
| Ресурс контактов | ~300 000 циклов (резистивная нагрузка); ~100 000 циклов (индуктивная, Pilot duty C300/R150)rockwellautomation.com |
| Рабочая температура | 0…60°Crockwellautomation.com |
| Съемная клеммная колодка | 1756-TBCH / 1756-TBS6H и др.rockwellautomation.com |
Основные особенности и преимущества
Архитектура точечной гальванической развязки: 1756-OW16I обеспечивает непрерывную изоляцию 250В между каждым выходом и шиной, а также между выходами (основная изоляция по IEC)rockwellautomation.com. Это позволяет подключать, например, канал 1 к 24В DC, канал 2 — к 220В AC, полностью исключая взаимные помехи по цепям земли и предотвращая каскадные отказы при коротком замыкании одного канала на корпус.
Широкий диапазон напряжений и адаптация к смешанным нагрузкам: Поддержка 5…125В DC и 10…240В AC позволяет использовать один и тот же тип модуля для коммутации как цепей постоянного, так и переменного тока без дополнительных преобразователейrockwellautomation.com. Четко заданные значения коммутационной способности для разных уровней напряжения упрощают проектирование и исключают ошибки выбора.
Ресурс контактов и соответствие Pilot duty: Ожидаемый ресурс контактов составляет около 300 000 циклов при резистивной нагрузке и 100 000 при индуктивной нагрузке, соответствующей Pilot duty C300/R150rockwellautomation.com. Это гарантирует длительную безотказную работу при правильном выборе внешних защитных цепей (RC-цепочки, варисторы).
Питание от шины и упрощенная архитектура: 1756-OW16I питается исключительно от шины стойки ControlLogix (5,1В и 24В), не требуя дополнительного источника питания на полевой сторонеrockwellautomation.com. Это уменьшает количество оборудования в шкафу и снижает риск ошибок при проектировании.
Конфигурируемое поведение при авариях и в режиме программ: В режимах Fault и Program каждый выход может быть сконфигурирован на удержание последнего состояния или принудительное отключение (по умолчанию — отключено)rockwellautomation.com. Это позволяет реализовать предсказуемое поведение системы при переключении режимов и при диагностируемых неисправностях.
Сферы применения
В системах собственных нужд тепловых электростанций 1756-OW16I управляет включающими катушками высоковольтных выключателей и сигнальными реле, распределенными по разным секциям шин; точечная изоляция исключает наводки в цепях отключения и предотвращает отказ срабатывания из-за разности потенциалов между секциями. В металлургии на линиях непрерывной разливки стали при управлении клапанами охлаждающей воды модуль независимо управляет несколькими пневматическими электромагнитными клапанами; даже при замыкании катушки одного клапана на корпус другие контуры охлаждения продолжают работать без изменений. В системах автоматики зданий и канализационных насосных станций 1756-OW16I напрямую коммутирует различные фазы 120/220В нагрузки переменного тока, экономя место и упрощая проводку по сравнению с решениями с промежуточными реле. На тяговых подстанциях рельсового транспорта модуль используется как унифицированный интерфейс для сигнальных цепей и цепей управления выключателями, где важны гальваническая развязка и работа с разными уровнями напряжения.
Связанные продукты
1756-OW16IK: Та же серия, версия с конформным покрытием для агрессивных средdosupply.com
1756-OX8I: Та же платформа, 8-канальный изолированный модуль релейного вывода (1NO+1NC на канал)emacstores.com
1756-OA16I: Та же платформа, 16-канальный изолированный модуль вывода переменного тока (симисторы)
1756-OB16I: Та же платформа, 16-канальный изолированный модуль вывода постоянного тока (источник)
1756-TBCH: Сопутствующее использование, 36-контактная винтовая съемная клеммная колодка
1756-TBS6H: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка
1756-A7: Сопутствующее использование, 7-слотовая стандартная стойка ControlLogix
Установка и обслуживание
Подготовка к монтажу: Перед установкой 1756-OW16I в стойку необходимо убедиться, что съемная клеммная колодка (RTB) надежно зафиксирована на модуле, а контакты не имеют следов окисления и механических повреждений. Для индуктивных нагрузок (контакторы, электромагнитные клапаны) обязательно предусматривайте внешние цепи подавления (RC-цепочки или варисторы), подключенные непосредственно к клеммам нагрузки, чтобы уменьшить износ контактов и снизить уровень помех. Поскольку встроенных предохранителей в модуле нет, для защиты выходов от короткого замыкания используйте внешние автоматические выключатели или предохранители, в том числе через 1492-IFMrockwellautomation.com.
Рекомендации по обслуживанию: Периодически проверяйте состояние индикаторов на лицевой панели 1756-OW16I и слова состояния модуля в контроллере; при обнаружении аномалий (постоянно включенный/выключенный канал, повышенный ток утечки) сначала обесточьте цепь и измерьте сопротивление нагрузки и изоляции, прежде чем менять модуль. При замене клеммной колодки или самого модуля обязательно отключайте питание стойки и полевой стороны, чтобы исключить повреждение контактов при горячей замене. Для длительно неиспользуемых каналов задавайте в программе безопасное состояние выхода (например, «отключено»), чтобы исключить самопроизвольное срабатывание исполнительных механизмов.
Гарантия на продукт
Для таких ключевых исполнительных модулей, как 1756-OW16I, мы применяем строгие процедуры заводского контроля качества, включая испытания изоляции 250В между каналами и стойкой, а также проверку ресурса контактов при типовых нагрузкахrockwellautomation.com. Все модули проходят функциональные испытания и проверку параметров контактов перед отгрузкой, что гарантирует соответствие спецификациям C300/R150 и заявленному ресурсу. Мы обеспечиваем гарантийное обслуживание в соответствии с стандартами производителя, поддерживаем складские запасы и оперативную логистику для минимизации времени простоя, а опытные инженеры-электрики предоставляют поддержку по выбору защитных компонентов, разводке и настройке логики безопасных состояний.
