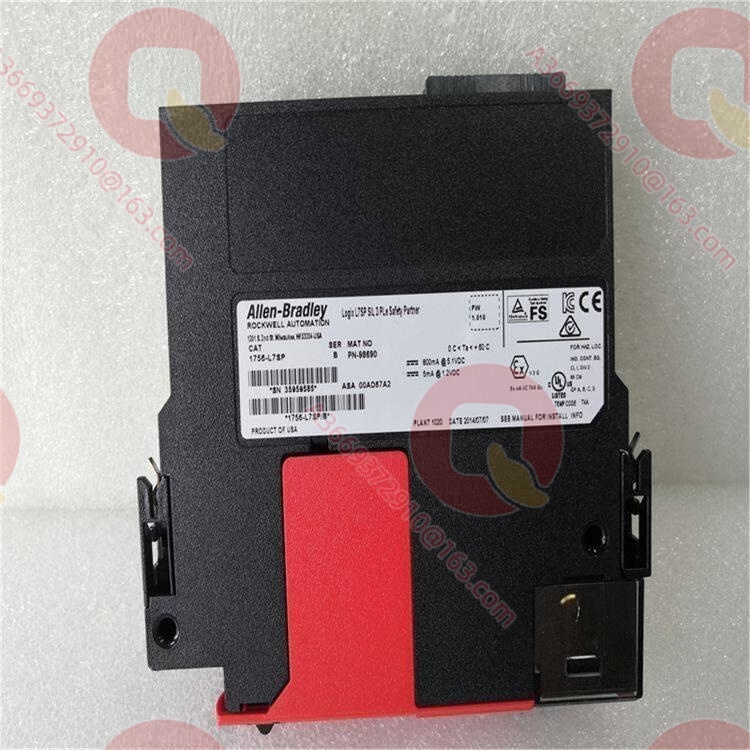

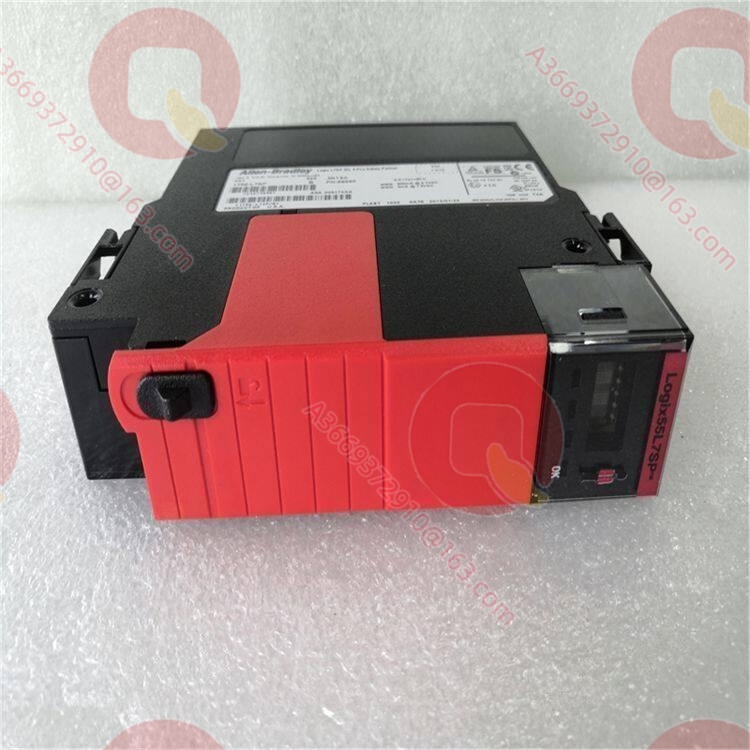

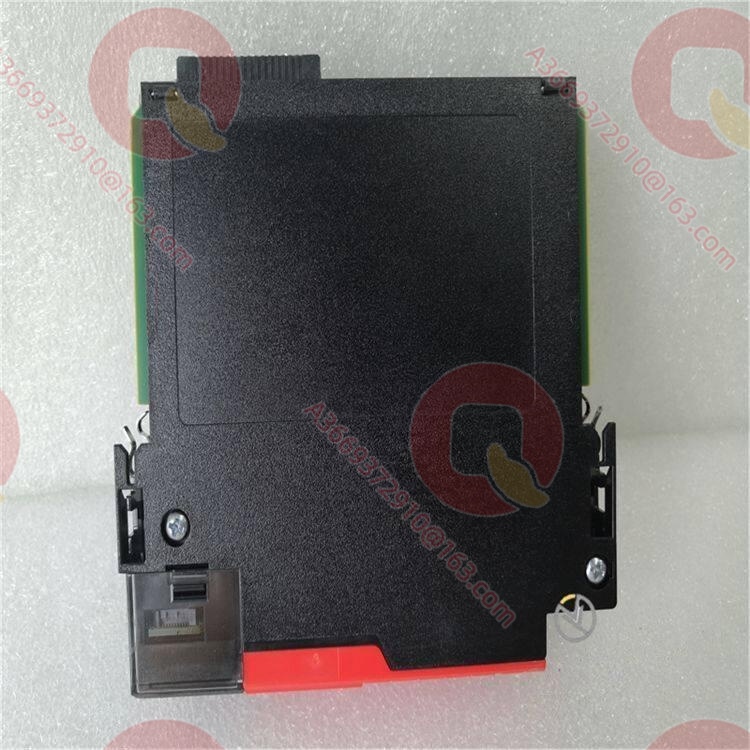

Allen-Bradley 1756-L7SP Модуль партнера по безопасности Allen-Bradley 1756-L7SP

Обзор продукта

1756-L7SP — это модуль партнера по безопасности серии GuardLogix 5570 от Allen-Bradley (Rockwell Automation). В отличие от традиционных независимых процессоров управления, этот модуль сам по себе не выполняет пользовательскую логику, а выступает в качестве аппаратного ядра проверки и избыточного контроля в системе безопасности GuardLogix. В сценариях, требующих управления безопасностью самого высокого уровня, одиночный контроллер безопасности может достичь только стандарта SIL 2; 1756-L7SP, работая в паре с основным контроллером безопасности (например, 1756-L72S), создает отказоустойчивую архитектуру 1oo2 (один из двух), тем самым повышая общий уровень безопасности системы до SIL 3 / Cat 4 / PL e.

Во время работы системы 1756-L7SP непрерывно выполняет микросекундное зеркалирование и сравнение состояния выполнения задач безопасности, данных памяти и системных часов основного контроллера через объединительную плату. При обнаружении аппаратного сбоя основного контроллера, подмены памяти или превышения времени сканирования, партнерский модуль немедленно берет на себя право вето на безопасные выходы, принудительно переводя систему в безопасное состояние. Эта архитектура полностью решает проблемы громоздкого развертывания традиционных систем безопасности с жесткой коммутацией и разрыва между стандартными и безопасными сетями, гарантируя абсолютный предел безопасности для опасных процессов с высочайшей степенью интеграции.

Технические характеристики

Основные особенности и преимущества

Аппаратная отказоустойчивая архитектура: 1756-L7SP и основной контроллер безопасности образуют двухканальную избыточную архитектуру с физической изоляцией. Даже если основной контроллер столкнется с фатальным аппаратным сбоем, таким как зависание ЦП или инверсия бита памяти, партнерский модуль сможет независимо инициировать безопасное отключение, предотвращая потерю функции безопасности из-за единичной точки отказа и отвечая самым высоким требованиям полноты безопасности.
Микросекундное зеркалирование и верификация состояния: Через высокоскоростную объединительную плату ControlLogix 1756-L7SP синхронизирует в реальном времени и проверяет состояние выполнения задач безопасности и основные данные основного контроллера. Любой сбой выполнения кода из-за электромагнитных помех или превышение времени выполнения будет мгновенно зафиксировано, гарантируя практически нулевую задержку реакции безопасности.
Нулевое программирование и бесшовная интеграция: Этому модулю не требуется отдельная логика кода; в инженерной среде Studio 5000 его нужно лишь просто связать с основным контроллером. Его характеристика «подключи и контролируй» значительно снижает затраты на верификацию и валидацию программного обеспечения системы безопасности, избегая риска человеческой ошибки из-за избыточного программирования.
Механизм предупреждения о деградации системы: Если во время работы канал синхронизации между основным контроллером и партнерским модулем дает сбой, 1756-L7SP немедленно сообщает диагностическую информацию и в соответствии с предустановленной логикой безопасно снижает уровень системы, принудительно ограничивая действия опасных источников без прерывания мониторинга производства, что дает обслуживающему персоналу ценное время для устранения неисправностей.

Области применения

1756-L7SP предназначен исключительно для промышленных сценариев с экстремально высоким риском, потеря контроля в которых приведет к катастрофическим последствиям. В системах управления противовыбросовым оборудованием (ПВО) морских буровых платформ этот модуль в паре с основным контроллером обеспечивает уровень SIL 3, гарантируя надежное перекрытие потока нефти и газа в экстремальных морских условиях или при аномалиях системы управления для предотвращения выброса. В системах аварийного отключения (ESD) установок каталитического крекинга нефтеперерабатывающих заводов 1756-L7SP контролирует защитную блокировку трубопроводов высокого давления и температуры; при блокировке сканирования логики основного контроллера он мгновенно блокирует все отсечные клапаны в положении отказо-безопасности. В системах отвода остаточного тепла АЭС и защите от превышения скорости крупных газовых турбин его отказоустойчивая архитектура 1oo2 обеспечивает прочный барьер против отказов по общей причине. Кроме того, на многокоординатных сервоштамповочных линиях в тяжелом машиностроении 1756-L7SP гарантирует абсолютное выполнение команд безопасного движения, предотвращая повреждение штампов или травмы персонала из-за зависания контроллера.

Связанные продукты

1756-L72S：Совместимый основной контроллер, контроллер безопасности с 4 МБ памяти, образует стандартную систему SIL 3 в паре с 1756-L7SP.
1756-L71S：Совместимый основной контроллер, контроллер безопасности с 2 МБ памяти, подходит для приложений безопасности SIL 3 малого и среднего масштаба.
1756-L73S：Совместимый основной контроллер, контроллер безопасности с 8 МБ памяти, подходит для систем SIL 3 со сверхкрупной логикой безопасности.
1756-RM2：Модуль на той же платформе, модуль резервирования ControlLogix, используемый для горячего резервирования стандартного управления, независим от архитектуры партнера по безопасности.
1756-EN2TR：Используется в комплекте, модуль Ethernet с поддержкой кольцевой топологии и протокола CIP Safety, обеспечивает передачу данных безопасности по сети.
1756-IB16S：Используется в комплекте, безопасный модуль цифрового ввода для прямого приема двухканальных сигналов аварийной остановки и световых завес.
1756-OB16D：Используется в комплекте, диагностический модуль цифрового вывода, работает с партнерским модулем для обнаружения обрыва линии во внешних цепях.
1756-L7SPXT：Версия того же модуля с расширенным температурным диапазоном, подходит для применения в качестве партнера по безопасности в условиях экстремальных температур окружающей среды.

Установка и обслуживание

Подготовка к установке: Перед установкой 1756-L7SP в шасси необходимо убедиться, что питание объединительной платы полностью отключено. Для обеспечения надежности микросекундной синхронизации 1756-L7SP и основной контроллер безопасности должны быть установлены в одном шасси ControlLogix, а расстояние между их слотами не должно превышать максимальный предел, указанный в спецификациях Rockwell (обычно 4 слота). При установке и извлечении модуля обязательно носите антистатический браслет, обеспечьте хороший контакт позолоченных контактов с разъемом объединительной платы, чтобы избежать превышения времени синхронизации задач безопасности из-за плохого контакта.
Рекомендации по обслуживанию: 1756-L7SP не оснащен батареей или модулем хранения энергии, его конфигурация зависит от загрузки основного контроллера, поэтому при обслуживании следует сосредоточиться на индикаторах на его передней панели. Если индикаторы RUN или OK мигают ненормально, следует немедленно проверить причину потери синхронизации через диагностический буфер Studio 5000. При замене неисправного партнерского модуля необходимо сначала отвязать привязку подписи безопасности в программном обеспечении, после физической замены повторно загрузить конфигурацию партнера по безопасности и пройти строгую процедуру верификации SIL, чтобы убедиться, что основной контроллер и 1756-L7SP возобновили нормальное зеркалирование, прежде чем возвращать систему в эксплуатацию.

Гарантия на продукт

Что касается 1756-L7SP, являющегося ключевым компонентом архитектуры безопасности, мы обеспечиваем контроль качества и гарантии поставки в соответствии с самыми высокими стандартами функциональной безопасности. Все отправляемые партнерские модули безопасности проходят заводские стресс-тесты связи по объединительной плате и верификацию логики безопасной синхронизации, исключая любые скрытые аппаратные дефекты, которые могут привести к ложным остановкам или деградации функций безопасности. Мы предоставляем 12-месячную заводскую гарантию и механизм экстренного реагирования для запасных частей систем безопасности, гарантируя, что 1756-L7SP в случае аппаратной аномалии будет заменен и верифицирован в кратчайшие сроки. Команда опытных инженеров по системам безопасности предоставляет круглосуточную техническую поддержку, включая восстановление подписей безопасности, перерасчет SIL и диагностику неисправностей, создавая неприступную последнюю линию обороны для безопасности ваших основных активов и персонала.
