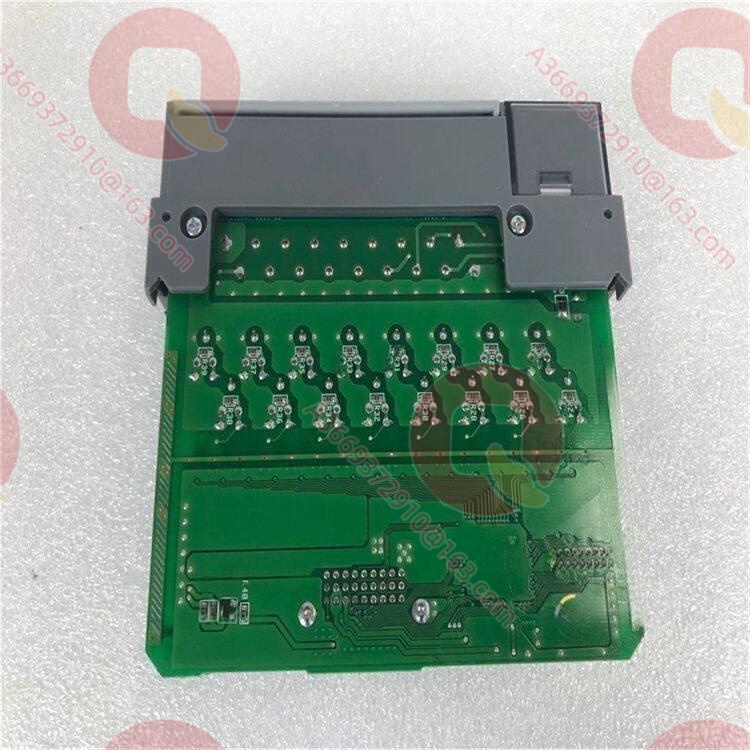

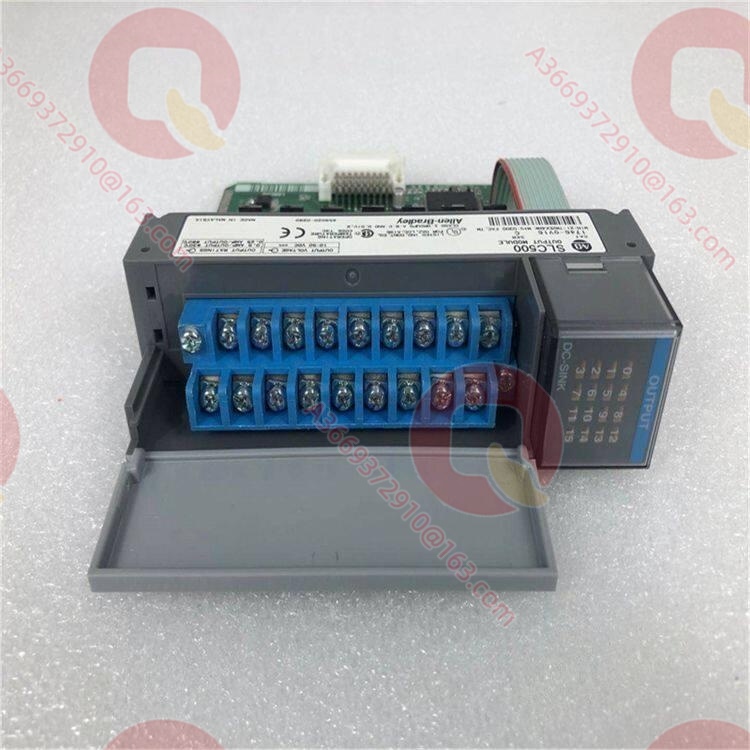

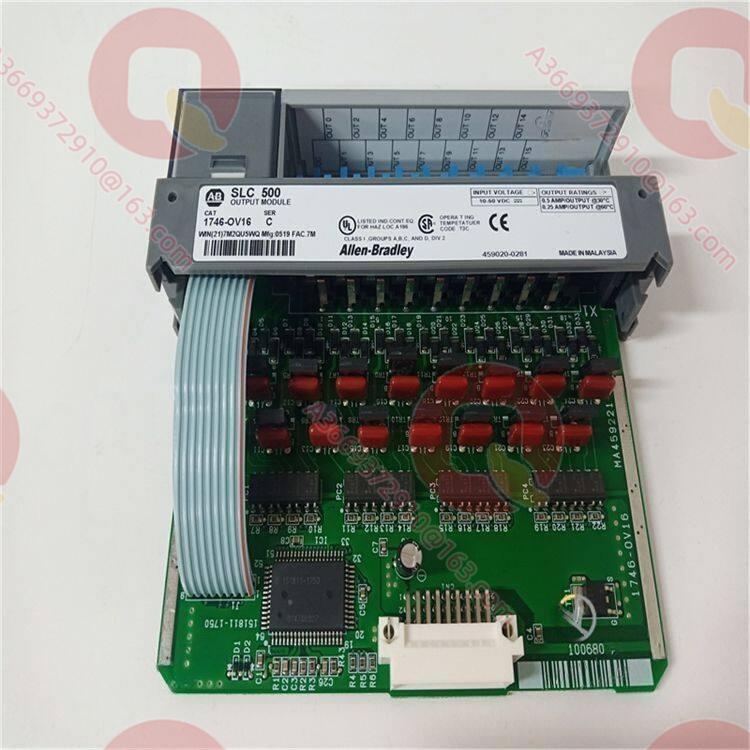

Allen-Bradley 1746-OV16 Модуль вывода постоянного тока Allen-Bradley 1746-OV16

Обзор продукта

1746-OV16 — это 16-точечный модуль вывода постоянного тока с логикой NPN (Sinking) в системе программируемых логических контроллеров Allen-Bradley SLC 500. В архитектуре управления SLC 500 он предназначен для дискретного управления с интерфейсом NPN, а его главная ценность заключается в решении проблемы несовместимости полярностей PNP/NPN между контроллером и специфическим полевым оборудованием. Многие исполнительные механизмы (особенно оборудование азиатского производства и определенные пневматические клапанные сборки) используют общую отрицательную шину; принудительное использование модулей с sourcing-выходом极易 приводит к коротким замыканиям или инверсии логики.

1746-OV16 обеспечивает нативный sinking-вывод, напрямую коммутируя отрицательную сторону нагрузки, что избавляет от необходимости установки внешних промежуточных реле для изменения полярности, снижая сложность проводки и количество потенциальных точек отказа. Модуль обеспечивает 16 каналов вывода на один слот с током управления 0.5A на канал и использует групповую изоляцию по 4 точки, что гарантирует независимость питания и обеспечивает гибкость для локального зонирования на объекте. Для проектов, требующих строгого соблюдения стандартов управления NPN, этот модуль аппаратно обеспечивает точность выполнения логики и целостность цепи.

Технические характеристики

Основные особенности и преимущества

Нативная совместимость с логикой NPN: 1746-OV16 использует архитектуру sinking-вывода, напрямую совместимую с полевыми устройствами с общей отрицательной шиной. При интеграции определенного азиатского оборудования или пневматических клапанных блоков не требуются внешние реле для инверсии, что полностью устраняет риск короткого замыкания и ложных срабатываний из-за несоответствия полярности, обеспечивая высокую согласованность логики управления и исполнительных механизмов.
Гибкая архитектура группового питания: Внутренние 16 каналов модуля разделены на 4 независимые группы по 4 точки. Такая мелкозернистая группировка позволяет инженерам вводить разные источники питания постоянного тока для разных групп, обеспечивая точное соответствие питания потребностям исполнительных механизмов разной мощности, избегая перегрузки одной крупной ветви питания и строго ограничивая влияние локального короткого замыкания пределами одной группы.
Низкое падение напряжения и микротоки утечки: Твердотельный дизайн вывода гарантирует падение напряжения менее 0.3В, что даже при длительной работе с полной нагрузкой значительно снижает тепловыделение самого модуля и продлевает срок службы полупроводников. Ток утечки в закрытом состоянии менее 1 мА полностью предотвращает ложные срабатывания чувствительных нагрузок, таких как светодиодные индикаторы высокого импеданса.

Области применения

В упаковочном оборудовании и автоматизированных сборочных линиях 1746-OV16 часто используется для управления пневматическими электромагнитными клапанами и небольшими исполнительными механизмами постоянного тока с логикой NPN; его sinking-характеристики идеально соответствуют требованиям управления многочисленными импортными клапанными блоками, обеспечивая точное срабатывание высокочастотных пневмоцилиндров. В системах транспортировки материалов модуль отвечает за управление реле пуска/останова конвейеров и отводящих заслонок; групповая изоляция по 4 точки эффективно предотвращает воздействие обратных ЭДС индуктивных нагрузок на всю цепь управления. Кроме того, при модернизации вспомогательного управления станками, где исходное оборудование часто построено на логике NPN, прямое подключение 1746-OV16 позволяет максимально сохранить существующую проводку, сократить сроки модернизации и снизить вероятность простоев из-за ошибок подключения.

Связанные продукты

1746-OB16：16-точечный sourcing-модуль вывода той же серии, для нагрузок с общей положительной шиной
1746-OV8：8-точечный sinking-модуль вывода той же серии, для сценариев NPN с меньшим числом точек
1746-OW16：16-точечный релейный модуль вывода на той же платформе, для смешанных нагрузок переменного/постоянного тока
1746-N3：Соединительная винтовая клеммная колодка для полевого монтажа
1746-N3R：Соединительная клеммная колодка с пружинными зажимами, с лучшей устойчивостью к вибрациям
1769-OV16：Модернизированная замена, 16-точечный sinking-модуль вывода для платформы CompactLogix

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1746-OV16 в стойку SLC 500 обязательно убедитесь, что главное питание системы полностью отключено. Логика подключения sinking-вывода кардинально отличается от sourcing: общая клемма (COM) должна подключаться к отрицательному полюсу (0В) внешнего источника питания постоянного тока, а нагрузка — между плюсом и точкой вывода. Перед подачей питания обязательно проверьте полярность мультиметром; неправильная полярность приведет к мгновенному пробою выходного транзистора.
Рекомендации по обслуживанию: Регулярно проверяйте крутящий момент винтов на клеммной колодке 1746-OV16. Поскольку sinking-цепи часто управляют индуктивными электромагнитными клапанами, убедитесь, что внешние диоды защиты от обратного напряжения правильно установлены на клеммах клапанов. Если индикатор вывода на модуле горит, но нагрузка не срабатывает, в первую очередь проверьте надежность подключения общей клеммы к отрицательному полюсу — это наиболее частая точка отказа в sinking-цепях вывода на объекте.

Гарантия продукта

Для 1746-OV16 и всего ассортимента снятых с производства запасных частей Allen-Bradley мы обеспечиваем промышленный контроль качества и оперативное гарантийное обслуживание. Перед отправкой все модули проходят тестирование на профессиональных стендах для проверки коммутации каналов, токов утечки и устойчивости к перенапряжению в изоляции, что гарантирует соответствие параметрам завода-изготовителя. Мы предоставляем 12-месячную гарантию уровня OEM и, опираясь на глобальную складскую сеть, решаем проблему срочной нехватки комплектующих при эксплуатации систем SLC 500. Наша опытная техническая команда обеспечивает полную поддержку от подбора аналогов до устранения неисправностей, гарантируя, что непрерывность вашего производства не пострадает из-за отсутствия запчастей.
