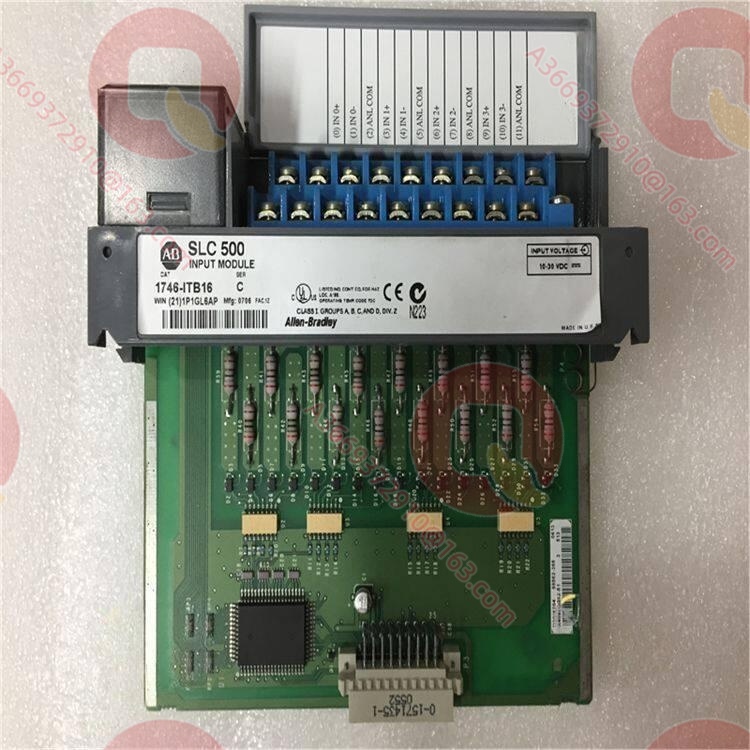

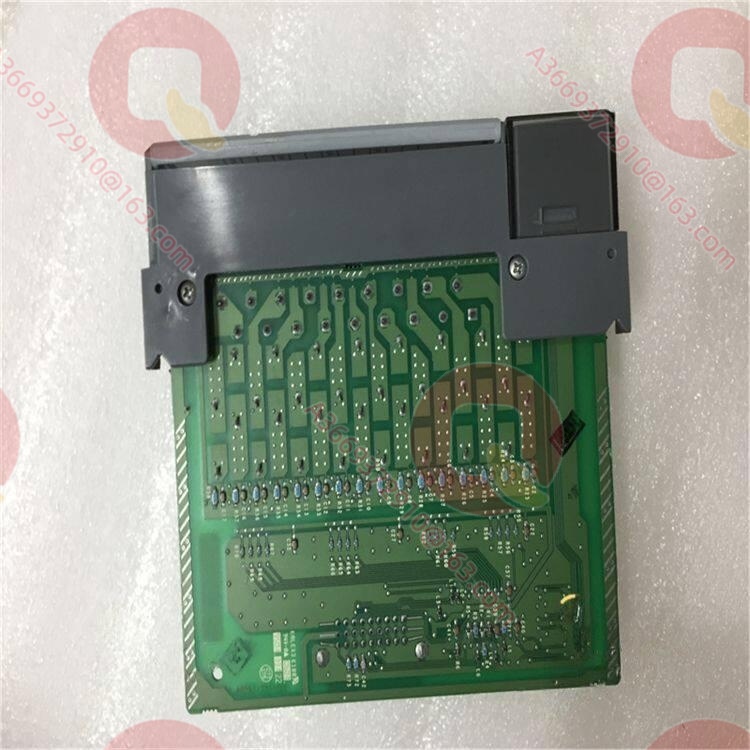

Allen-Bradley 1746-ITB16 16‑канальный быстродействующий модуль ввода пост. тока (sinking) 1746-ITB16

Обзор продукта

1746-ITB16 — это 16‑канальный быстродействующий модуль ввода постоянного тока типа Sinking линейки SLC 500 от Allen‑Bradley (Rockwell Automation). В архитектуре управления SLC 500 этот модуль выступает в качестве специализированного интерфейса для критичных ко времени сигналов, предназначенного для захвата переключений, которые обычные модули ввода не могут надежно отследить из‑за больших задержек. Его главная ценность — сочетание минимальной задержки сигнала и съёмной клеммной колодки, что решает проблемы потери импульсов, ложных срабатываний и рассинхронизации в быстродействующих цепях.

В типовой конфигурации 1746-ITB16 работает в диапазоне 10…30 В пост. тока (sinking), с током около 8 мА на канал при 24 В, током отключения ≤1,5 мА и потреблением по объединительной плате 5 В около 85 мАrockwellautomation.com+1. По сравнению со стандартным модулем 1746‑IB16 (задержка 8 мс), 1746-ITB16 обеспечивает типовую задержку включения около 0,1 мс и отключения около 0,25 мс при 24 В пост. тока, с максимумом обычно не более 0,3 мс / 0,5 мсrockwellautomation.com+2. Такая скорость отклика делает его идеальным входным звеном для высокоскоростного счёта, захвата позиции и цепей безопасности.

Технические характеристики

Основные особенности и преимущества

Быстрый отклик и точный захват: Ключевое преимущество 1746-ITB16 — минимальная задержка сигнала: типовое время включения около 0,1 мс и отключения около 0,25 мс, максимум обычно не более 0,3 мс / 0,5 мсrockwellautomation.com+2. По сравнению со стандартным модулем 1746‑IB16 (задержка 8 мс), 1746-ITB16 способен надёжно отслеживать многократные изменения состояния в течение нескольких миллисекунд, исключая потерю импульсов и ошибки счёта в быстродействующих цепях.

Высокая плотность и обслуживаемость: Один модуль объединяет 16 входных каналов с 36‑контактным съёмным клеммным блоком RTB, что позволяет заменять модуль без отключения проводов, сокращая среднее время восстановления. В плотно скомпонованных линиях и шкафах это снижает затраты на монтаж и простои.

Строгие пороги и помехоустойчивость: Ток отключения ≤1,5 мА и пороговое напряжение отключения в сочетании с аппаратной фильтрацией эффективно подавляют токи утечки двухпроводных датчиков и наводки в длинных линияхrockwellautomation.com+1. Это предотвращает «фантомные» включения из‑за влажности, пыли или ВЧ‑помех от преобразователей частоты.

Широкий диапазон и совместимость: Диапазон входного напряжения 10…30 В пост. тока позволяет модулю работать при колебаниях питания и падении напряжения на длинных линияхrockwellautomation.com. Архитектура sinking совместима с распространёнными NPN‑датчиками (приближения, фотоэлектрическими), упрощая выбор полевого оборудования.

Области применения

В высокоскоростном сборочном и упаковочном оборудовании 1746-ITB16 обычно используется для обработки импульсов от кулачковых энкодеров, маркерных датчиков и датчиков положения. Время отклика в доли миллисекунды позволяет точно фиксировать каждую метку или синхроимпульс, обеспечивая резание, запайку и приводку с точностью до миллисекунд и снижая процент брака.

В цепях безопасности (аварийный стоп, замки защитных дверц, световые барьеры) 1746-ITB16 обеспечивает быстрый захват состояния аварийных сигналов. Малое время включения позволяет системе безопасности быстрее распознать опасную ситуацию и инициировать останов, соответствуя требованиям стандартов по времени реакции, а низкий ток отключения исключает ложные отключения из‑за утечек.

В системах управления движением и позиционировании модуль обрабатывает сигналы концевых выключателей и датчиков исходного положения. В сочетании с модулями высокоскоростного счёта или сервоинтерфейса 1746-ITB16 уменьшает задержку между физическим положением и программной позицией, повышая точность и повторяемость позиционирования.

Сопутствующие товары

1746-IB16 – Той же серии стандартный модуль ввода на 16 точек пост. тока (sinking), задержка 8 мс
1746-ITV16 – Той же серии быстродействующий модуль ввода на 16 точек пост. тока (sourcing)
1746-IC16 – Той же серии другой диапазон напряжений, 16‑канальный модуль ввода 48 В пост. тока (sinking)
1746-IN16 – Той же платформы другой тип, 16‑канальный модуль ввода 24 В перем./пост. тока
1746-RTB – Комплектация, 36‑контактный съёмный клеммный блок (RTB) для 16‑точечных модулей
1746-P4 – Комплектация на той же платформе, стандартный блок питания SLC 500
1747-L542 – Той же серии, модуль процессора SLC 5/04
1746-N2 – Комплектация, заглушка для пустого слота шасси

Установка и обслуживание

Подготовка к установке: Перед установкой 1746-ITB16 в стойку SLC 500 необходимо убедиться, что тип полевых датчиков — NPN (sinking выход), и что модуль и клеммный блок совместимы (36‑контактный RTB серии 1746‑RTB)rockwellautomation.com+1. Общая клемма модуля подключается к 0 В пост. тока, а напряжение питания датчиков должно находиться в диапазоне 10…30 В. Для быстродействующих сигналов следует использовать витую пару с экраном, заземлённым на стойке в одной точке, и избегать параллельной прокладки с силовыми кабелями преобразователей частоты.

Рекомендации по обслуживанию: Основное внимание при обслуживании 1746-ITB16 — состояние клеммного блока и защита входных цепей. При наличии вибраций рекомендуется каждые 6–12 месяцев проверять контакты RTB на отсутствие ослабления и окисления. Если индикатор канала слабо светится или состояние нестабильно, в первую очередь измеряют ток утечки датчика и при необходимости устанавливают шунтирующий резистор. Замена модуля выполняется при отключённом питании стойки и полях; после замены необходимо проверить конфигурацию I/O в RSLogix 500, чтобы избежать ошибок адресации.
