Обзор продукта

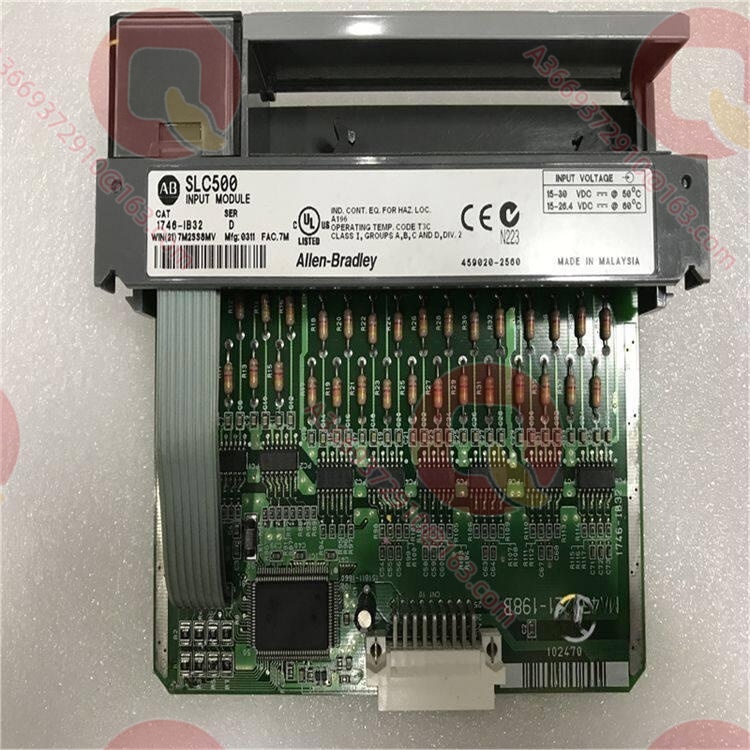

1746-IB32 — это 32-канальный высокоплотный модуль ввода постоянного тока типа Sinking линейки SLC 500 от Allen-Bradley (Rockwell Automation). В системах управления SLC 500 этот модуль позиционируется как базовый интерфейс для крупномасштабного сбора дискретных сигналов, специально разработанный для сценариев с высокой плотностью точек I/O. Его главная ценность заключается в удвоении количества входных каналов в одном слоте, решая проблему исчерпания слотов стойки при использовании стандартных 16-канальных модулей, что приводит к резкому росту затрат на оборудование и усложнению системной проводки из-за добавления расширительных стоек.
На высокоавтоматизированных линиях, где требуют мониторинга сотни концевых выключателей и датчиков приближения, использование модулей низкой плотности не только занимает излишнее физическое пространство, но и увеличивает нагрузку на распределение питания по объединительной плате. 1746-IB32 сохраняет стандартные габариты модуля SLC, реализуя подключение 32 сигналов через 40-контактный разъем высокой плотности, и при этом сохраняет те же характеристики аппаратной фильтрации, что и 16-канальные модули, устраняя ложные срабатывания от высокочастотных помех и дребезга контактов. Это идеальный выбор для создания компактных систем управления с высокой степенью интеграции.
Технические характеристики
| Имя параметра | Значение параметра |
|---|---|
| Модель продукта | 1746-IB32 |
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Высокоплотный модуль ввода на 32 точки пост. тока (Sinking) |
| Номинальное входное напряжение | 24 В пост. тока |
| Рабочий диапазон напряжения | 15-30 В пост. тока |
| Входной ток (на канал) | 8,0 мА (при 24 В пост. тока) |
| Напряжение включения | ≥ 15 В пост. тока |
| Напряжение выключения | ≤ 5 В пост. тока |
| Время отклика | Вкл: 8 мс; Выкл: 18 мс |
| Потребление тока от шины | 0,135 А при 5 В пост. тока |
| Способ изоляции | Оптоэлектронная изоляция (500 В перем. тока) |
| Способ подключения | 40-контактный съемный клеммный блок (1746-RT40) |
Основные особенности и преимущества
Оптимизация пространства с высокой плотностью: 1746-IB32 объединяет 32 входных канала в одном слоте стойки SLC 500, экономя 50% физического пространства по сравнению с традиционными 16-канальными модулями. В упаковочном или сборочном оборудовании с высокой плотностью сигналов такая конструкция напрямую снижает потребность в расширительных стойках, значительно сокращая затраты на purchasing шкафов, блоков питания и модулей связи.
Групповая изоляция и независимое питание: Внутри модуля 32 входные точки разделены на две независимые группы по 16 точек, каждая со своей общей клеммой. Такая групповая архитектура позволяет пользователю направлять сигналы разных уровней напряжения или из разных зон в разные группы в соответствии с логикой полевой проводки, обеспечивая как гальваническую развязку, так и исключая риск одновременного отказа всех 32 каналов из-за неисправности одной общей шины.
Аппаратная фильтрация помех: Унаследовав схему аппаратной фильтрации линейки SLC, задержка включения 8 мс и выключения 18 мс специально подобраны для промышленных электромагнитных помех. 1746-IB32 эффективно отсекает миллисекундные импульсные всплески, вызванные переключением инвертеров или срабатыванием контакторов, гарантируя, что главная логика управления реагирует только на реальный механический сигнал.
Низкое энергопотребление по шине: Несмотря на удвоенное количество каналов, потребление тока модулем по шине 5 В составляет всего 0,135 А. Эта характеристика низкого энергопотребления означает, что даже при полной загрузке стойки несколькими высокоплотными модулями системный источник питания все еще имеет достаточный запас, предотвращая системные сбои из-за перегрузки по питанию.
Области применения
В цехах сборки автомобилей 1746-IB32 широко применяется для обнаружения прибытия транспортировочных поддонов и позиционирования подъемников на линиях транспортировки кузовов. Сотни NPN-датчиков приближения на конвейере длиной в сотни метров легко подключаются благодаря высокой плотности модуля, что делает компоновку I/O в шкафу управления чрезвычайно компактной и значительно сокращает занимаемый объем шкафа и пространство кабельных лотков.
В высокоскоростном упаковочном оборудовании модуль отвечает за сбор плотной позиционной обратной связи от термоножей, резаков и толкателей. Функция групповой изоляции позволяет разнести сигналы от зоны резаков с высоким риском и стандартных сигналов толкателей по разным группам, эффективно изолируя электрические наводки от механических ударов и обеспечивая строгую синхронность упаковочного цикла.
В автоматизированных системах сортировки логистических складов 1746-IB32 берет на себя сбор состояний от массы фотоэлектрических датчиков. Столкнувшись с рядами сигналов обнаружения посылок и подтверждения штрих-кодов, его строгий порог выключения эффективно предотвращает ложные срабатывания от тока утечки, вызванного фоновой засветкой или запылением датчиков, гарантируя абсолютную точность данных сортировки.
Сопутствующие товары
1746-OB32 – Комплектация, высокоплотный модуль вывода на 32 точки пост. тока (Sourcing)
1746-IB16 – Той же серии, стандартный модуль ввода на 16 точек пост. тока (Sinking)
1746-IV32 – Той же серии, высокоплотный модуль ввода на 32 точки пост. тока (Sourcing)
1746-RT40 – Комплектация, 40-контактный съемный клеммный блок высокой плотности
1746-P4 – Комплектация на той же платформе, стандартный блок питания SLC 500
1747-L542 – Той же серии, модуль процессора SLC 5/04
1746-N2 – Комплектация, заглушка для пустого слота шасси
1746-A10 – Комплектация на той же платформе, 10-слотовая стойка SLC 500
Установка и обслуживание
Подготовка к установке: При установке 1746-IB32 необходимо использовать специальный 40-контактный клеммный блок (1746-RT40); использование 36-контактных блоков недопустимо. Перед подключением внимательно проверьте ориентацию клеммного блока — принудительная вставка обратной стороной приведет к изгибу штырьков и даже повреждению разъема модуля. Из-за высокой плотности каналов следует использовать гибкие провода соответствующего диаметра и обеспечивать аккуратную прокладку внутри клеммного блока, избегая перекрещивания, которое может помешать ровной вставке блока в гнездо модуля.
Рекомендации по обслуживанию: Основное внимание при обслуживании 1746-IB32 уделяется надежности контактов клеммного блока. В условиях постоянной механической вибрации рекомендуется каждые 6 месяцев извлекать клеммный блок для проверки штырьков на наличие окислов или ослабления. При необходимости замены модуля обязательно отключите питание стойки и внешнее поле 24 В; горячая замена (под напряжением)极易 может вызвать сбой шины связи объединительной платы. После установки нового модуля необходимо повторно проверить конфигурацию I/O в RSLogix 500, чтобы убедиться, что отображение адресов соответствует исходной программе.
Гарантия на продукт
Мы обеспечиваем профессиональный уровень качества промышленных запасных частей для 1746-IB32. Перед отправкой все модули проходят тестирование на переключение каждого канала в условиях высокой плотности и проверку адресации по объединительной плате, гарантируя целостность оптоизоляции и отсутствие пробоев каналов. Для снятых с производства компонентов мы предоставляем 12-месячную гарантию на все функции с обязательством немедленной замены на аналогичную модель в случае аппаратного сбоя, не связанного с действиями пользователя, в течение гарантийного срока. Наша техническая команда обладает глубокой экспертизой в архитектуре SLC 500 и может предоставить полный комплекс удаленной поддержки — от выбора клеммных блоков до устранения неполадок с отображением адресов I/O, гарантируя быстрое восстановление работы вашей производственной линии.
