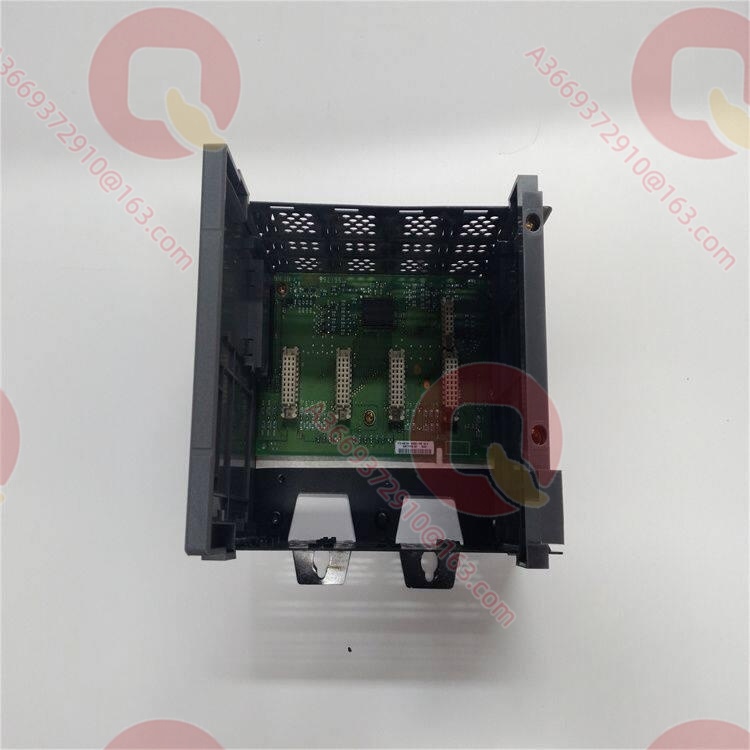

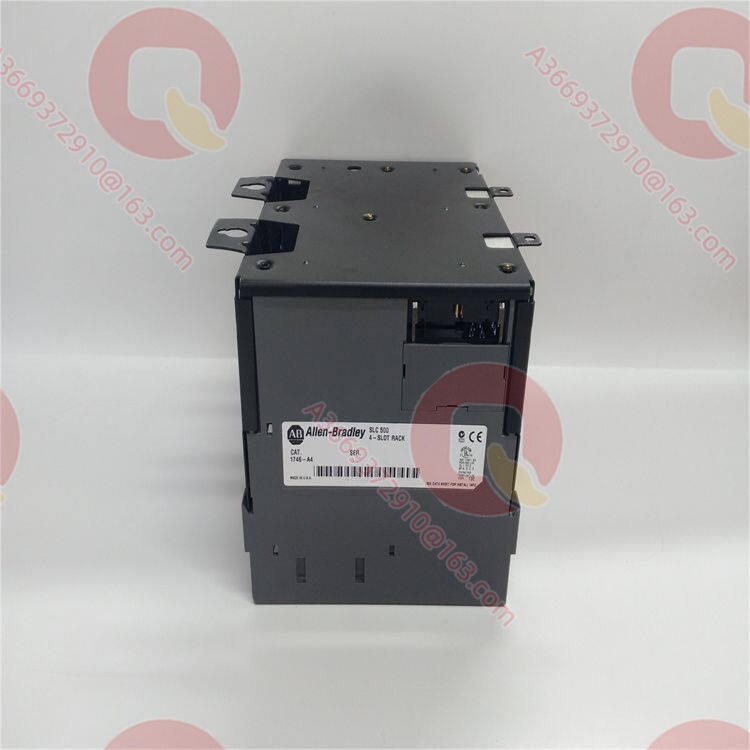

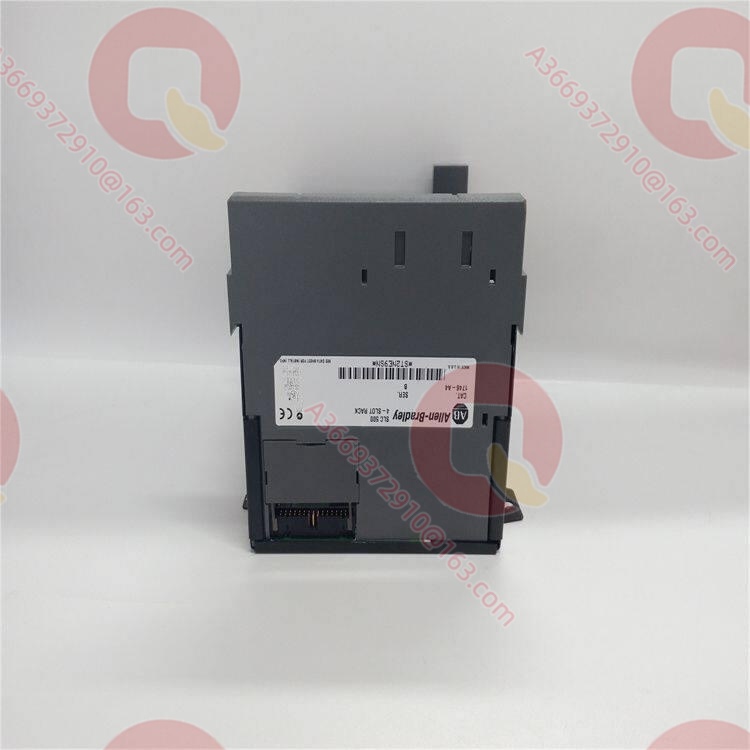

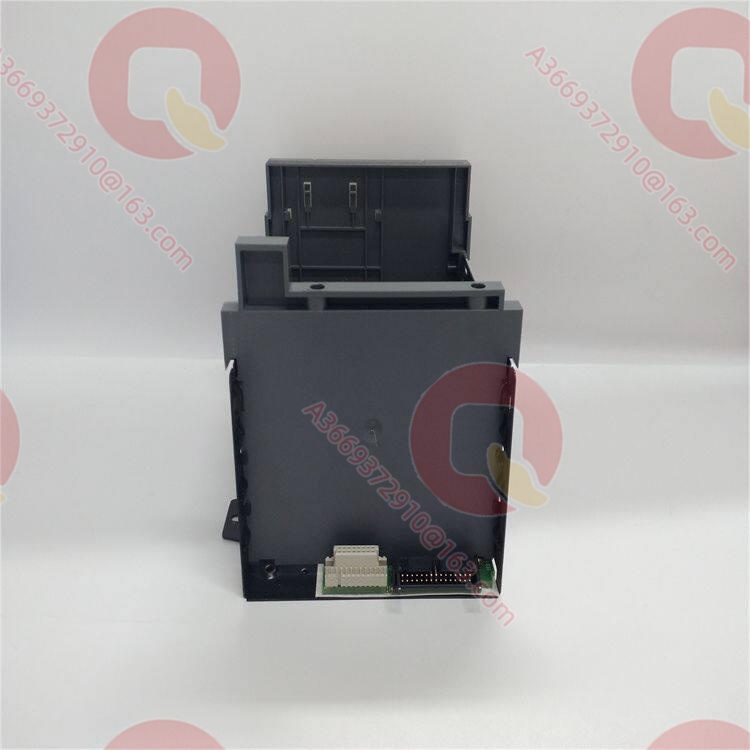

Allen-Bradley 1746-A4 4-слотовое модульное шасси SLC 500 1746-A4

Обзор продукта

1746-A4 — это 4-слотовый модульный шасси (стойка) серии SLC 500 от Allen-Bradley (Rockwell Automation), обеспечивающее механическое крепление и обратную панель для контроллеров и модулей ввода‑вывода SLC. В небольших ПЛК-системах шасси не только фиксирует модули, но и подаёт на них питание 5,1 В и 24 В пост. тока через обратную панель; максимальная нагрузочная способность обратной панели 1746-A4 — 5,1 В пост. тока @10 А и 24 В пост. тока @2,88 Аrockwellautomation.com. Когда требуется добавить немного каналов ввода‑вывода, 4-слотовое шасси позволяет избежать лишних расходов и габаритов, свойственных большим стойкам, обеспечивая «ровно столько, сколько нужно» слотов.

В архитектуре SLC 500 1746-A4 позиционируется как основа для небольшой станции управления или удалённого I/O: в него устанавливаются процессорный модуль, адаптеры связи и модули дискретного/аналогового I/O. Основная ценность шасси — в интеграции отдельных модулей в единую систему с стандартизированной обратной панелью и питанием, работающую в диапазоне 0…60 °C и влажности 5–95 % без конденсацииrockwellautomation.com. Для снятой с производства платформы SLC 500 1746-A4 является одним из ключевых компонентов для поддержания работоспособности и незначительного наращивания I/O в действующих установкахrockwellautomation.com.

Технические характеристики

Основные особенности и преимущества

Компактная 4-слотовая конструкция: 1746-A4 предоставляет четыре стандартных слота SLC 500, что удобно для небольших станций «процессор + несколько модулей I/O». Когда достаточно 1 процессора и 3 модулей I/O, 4-слотовое шасси экономит место в шкафу и стоимость по сравнению с 7/10-слотовыми вариантамиrockwellautomation.com+1.

Мощная обратная панель: Возможность обратной панели 5,1 В @10 А и 24 В @2,88 А позволяет питать процессор, модули связи и несколько I/O-модулей без дополнительного источника питания, снижая риск сбоев из-за просадок напряжения на обратной панелиrockwellautomation.com. При проектировании всё равно необходимо суммировать токи модулей и проверять, чтобы они не превышали номинал шасси и источника питания.

Гибкое наращивание и многошассиные системы: С помощью кабелей 1746-C7/C9 можно соединить до трёх шасси SLC (максимум 30 слотов I/O)rockwellautomation.com. 1746-A4 может использоваться как основное 4-слотовое шасси или как удалённая подстанция I/O, что удобно для поэтапной модернизации действующих объектов.

Расширенный температурный диапазон и промышленная ЭМС: Диапазон 0…60 °C и влажность 5–95 % без конденсации позволяют монтировать 1746-A4 в типовых шкафах на месте эксплуатации без дополнительного климатического контроляrockwellautomation.com. При правильном заземлении и экранировании шасси соответствует промышленным нормам помехоустойчивости и устойчиво к типичным помехам от преобразователей частоты и контакторовrockwellautomation.com.

Области применения

На небольших производственных линиях и единичном оборудовании 1746-A4 используется как шасси для ПЛК SLC 500 с ограниченным количеством I/O: упаковочные машины, конвейерные участки, испытательные стенды. При общем числе каналов I/O до 60–80 точек 4-слотовое шасси оптимально по стоимости и габаритам.

На очистных сооружениях и малых насосных станциях 1746-A4 выступает как локальная станция I/O, связанная с центральным ПЛК через адаптер DH‑485 или DeviceNet, что уменьшает длину кабелей и повышает живучесть системыrockwellautomation.com. При модернизации существующих систем SLC 500 добавление ещё одного 1746-A4 подстанции часто проще и дешевле, чем замена центрального шасси.

В металлургии и производстве стройматериалов 1746-A4 применяют для управления вспомогательными механизмами (вентиляторы, маслостанции, системы смазки), где требуется локальная логика и сбор данных с передачей на верхний уровень.

Связанные продукты

1746-A7：7-слотовое шасси той же серии для средних по размеру конфигураций I/Orockwellautomation.com
1746-A10：10-слотовое шасси для более крупных станций I/Orockwellautomation.com
1746-A13：13-слотовое шасси для максимально больших систем SLC 500rockwellautomation.com
1746-P2：Модуль питания SLC 500 (вход 120/240 В перем. тока), обеспечивающий обратную панель и 24 В пост. тока для 1746-A4rockwellautomation.com+1
1746-P3：Модуль питания SLC 500 (вход 24 В пост. тока), для систем с питанием от сети постоянного токаrockwellautomation.com+1
1746-IB16：16-канальный модуль дискретного ввода 24 В пост. тока, часто используемый с 1746-A4rockwellautomation.com
1746-OB16：16-канальный модуль дискретного вывода 24 В пост. тока, типовой выходной модуль для 4-слотовых станцийrockwellautomation.com
1746-NI4：4-канальный модуль аналогового ввода, совместно с 1746-A4 образующий компактную станцию аналогового вводаplcproducts.com

Установка и обслуживание

Подготовка к установке: Перед монтажом 1746-A4 на панель шкафа убедитесь, что используются все четыре крепёжные лапки, а крайние левая и правая лапки надёжно подключены к шине заземления для обеспечения ЭМС и безопасностиrockwellautomation.com. Оставьте свободное пространство вокруг шасси для естественной конвекции; не устанавливайте шасси вплотную к мощным нагревателям или преобразователям частоты. При установке модулей проверяйте, чтобы направляющие совпадали, а фиксирующие винты были затянуты — неплотная посадка может привести к нарушению контакта обратной панели.

Рекомендации по обслуживанию: Периодически осматривайте 1746-A4 и модули на наличие пыли, грязи или следов перегрева. Если модули трудно вставать или появляются нестабильные сбои на обратной панели, аккуратно очистите разъёмы обратной панели специальным очистителем контактов и проверьте, не деформированы ли лапки шассиrockwellautomation.com. При расширении системы или замене модулей всегда отключайте питание перед их установкой или извлечением, чтобы не повредить обратную панель и модули. После длительного простоя перед подачей питания осмотрите шасси на наличие влаги и посторонних предметов и убедитесь в целостности цепей заземления и экранов.

Гарантия продукта

С учётом того, что платформа SLC 500 снята с производства, мы предоставляем на 1746-A4 гарантию сроком не менее 12 месяцев на уровне OEM-совместимого компонента. Все шасси перед отправкой проходят визуальный контроль и проверку цепей обратной панели на соответствие техническим данным Rockwellrockwellautomation.com+1. Благодаря глубокой интеграции в цепочку поставок АСУ ТП мы обеспечиваем наличие данного типономинала и быструю поставку, а также оказываем техническую поддержку на всех этапах — от подбора шасси и источника питания до модернизации существующих систем SLC 500, помогая minimise время простоя и риски, связанные с устареванием оборудования.
