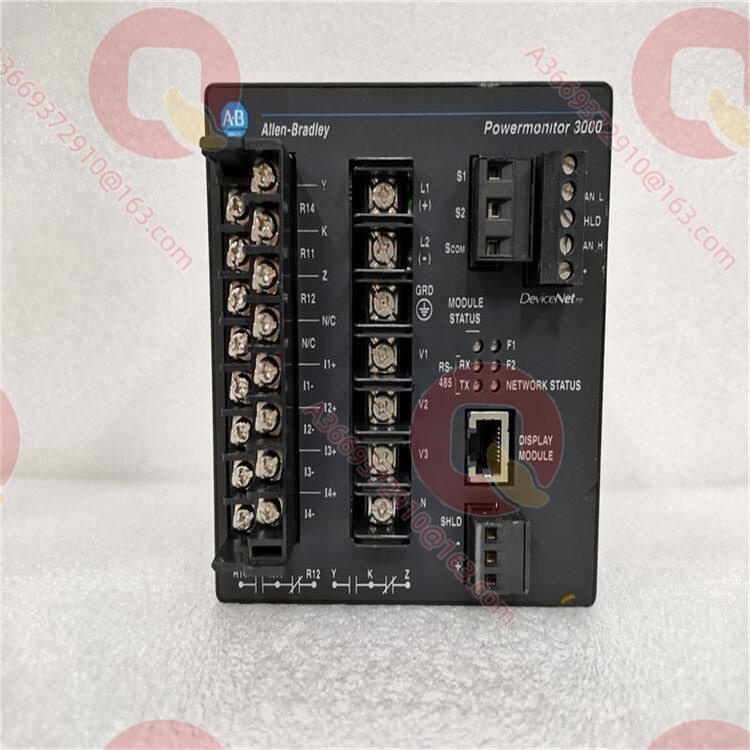

Allen-Bradley 1404-M405A-DNT Главный модуль мониторинга мощности (PowerMonitor 3000 Master Module) 1404-M405A-DNT

Обзор продукта

1404-M405A-DNT — это главный модуль мониторинга мощности серии Bulletin 1404 PowerMonitor 3000 от Allen-Bradley (Rockwell Automation) с портом DeviceNet, предназначенный для实时 мониторинга электроэнергии и управления энергопотреблением в сетях низкого и среднего напряжения. В системе модуль выполняет функции трёхфазного измерения, расчёта спроса, контроля уставок и выдачи управляющих сигналов, а также передачи данных через DeviceNet и RS‑485. В задачах распределения электроэнергии и энергоменеджмента традиционные трансдукторы мощности обеспечивают только одиночный выходной сигнал, что затрудняет реализацию прогнозирования спроса, анализа гармоник и логических блокировок; 1404-M405A-DNT интегрирует высокоточное измерение, логику и цифровую связь в одном главном модуле, решая проблемы сложности подключения, рассинхронизации данных и трудностей обслуживания, присущие многокомпонентным решениям.

Как Master Module для PowerMonitor 3000, 1404-M405A-DNT напрямую подключается к системам напряжением до 600 В (при более высоких — через ТН), работает с ТТ 5 А и обеспечивает измерение активной, реактивной и полной мощности, коэффициента мощности и других электрических величин, а также включает журнал данных и функции уставок для анализа энергопотребления и оптимизации нагрузки. Суффикс -DNT означает, что помимо встроенного порта RS‑485 модуль оснащён портом DeviceNet, допуская одновременное использование обоих портов и прямую интеграцию в сеть DeviceNetrockwellautomation.com+1.

Технические характеристики

Основные особенности и преимущества

Архитектура с двумя параллельными портами связи: 1404-M405A-DNT добавляет порт DeviceNet к встроенному RS‑485, допуская одновременную работу обоих портов для интеграции как в традиционные сети Modbus/DF1, так и в сети DeviceNet, что упрощает обмен данными и резервирование каналов связиrockwellautomation.com+1. Порт DeviceNet поддерживает скорости 125/250/500 кбит/с и AutoBaud, с удалённо конфигурируемым адресом узла и временем обновления I/O от 100 мс, явных сообщений — от 250 мсrockwellautomation.com.

Высокоточное измерение всех электрических величин и учёт спроса: Модуль обеспечивает трёхфазное измерение напряжения, тока, активной/реактивной/полной мощности, коэффициента мощности и частоты, а также расчёт спроса и прогнозируемого спроса, что в сочетании с журналом данных и уставками позволяет реализовать анализ энергопотребления и оптимизацию нагрузкиrockwellautomation.com+1. Для версий M5/M6/M8 точность достигает 0,05% шкалы, а учёт мощности соответствует ANSI C12.20 / EN 60687 класс 0,5, что подходит для коммерческого учёта и оценки энергосбереженияrockwellautomation.com.

Интегрированная логика и возможности I/O: 1404-M405A-DNT содержит 4 оптоизолированных входа состояния и один выход Form C реле + выход KYZ, что позволяет напрямую контролировать состояние выключателей, выполнять отключение по уставкам и формировать импульсные выходы для учёта без дополнительного ПЛКrockwellautomation.com+1. Входы состояния питаются от внутреннего источника 24 В пост. тока и предназначены только для сухих контактов, что исключает повреждение модуля внешним напряжениемrockwellautomation.com.

Широкий диапазон и высокая электромагнитная совместимость: Входы напряжения охватывают диапазон 20–600 В перем. тока, позволяя напрямую подключать системы до 480/690 В; входы тока рассчитаны на 5 А при коэффициенте амплитуды до 3, что подходит для импульсных нагрузокdosupply.com+1. Модуль соответствует ANSI/IEEE C37.90.1 по устойчивости к перенапряжениям и предназначен для работы в жёстких электромагнитных условиях подстанций и распределительных устройствrockwellautomation.com.

Области применения

На подстанциях и в распределительных центрах 1404-M405A-DNT используется для мониторинга шин 400/690 В и отходящих фидеров, обеспечивая измерение мощности, коэффициента мощности и спроса, а также передачу данных по DeviceNet в SCADA/EMS для прогнозирования нагрузки и управления компенсацией реактивной мощностиrockwellautomation.com. В системах энергоменеджмента крупных заводов модуль применяют для контроля трансформаторов, мощных двигателей и выпрямителей, анализируя журналы данных и уставки для выявления энергоёмкого оборудования и неоптимальных режимов.

В проектах модернизации электроснабжения нефтехимических и металлургических предприятий 1404-M405A-DNT заменяет комбинации из измерительных трансдукторов и реле, объединяя измерение, логику и связь в одном главном модуле, что уменьшает объём проводки и монтажное пространство в шкафах, а также позволяет одновременно подключаться к системам защиты и мониторинга через два порта связиrockwellautomation.com+1. На насосных станциях водоснабжения и в центрах обработки данных модуль используют для централизованного мониторинга многих присоединений через DeviceNet, обеспечивая визуализацию энергопотребления и автоматическое отключение при превышении уставок.

Связанные продукты

1404-M405A-000：Базовый главный модуль той же серии только с портом RS‑485, без DeviceNetplchardware.com
1404-M405A-232：Версия с опциональным портом RS‑232 для прямого подключения к ПК или контроллеруgsaadvantage.gov
1404-M405A-RIO：Версия с интерфейсом Remote I/O для прямого подключения к сетям SLC500/PLC‑5 RIOnordwel.com
1404-M405A-ENT：Версия с портом EtherNet/IP для интеграции в архитектуры ControlLogix/CompactLogixdosupply.com
1404‑DM：Модуль отображения, подключаемый к 1404-M405A-DNT для локальной конфигурации и индикацииrockwellautomation.com
1404‑M4/M5/M6/M8：Главные модули разного уровня функциональности (M5/M6/M8 — повышенная точность и расширенные функции, например захват переходных процессов)rockwellautomation.com
Bulletin 1426：Рекомендуемая платформа для замены 1404 PowerMonitor 3000 в новых проектах и при модернизацииrockwellautomation.com

Установка и обслуживание

Подготовка к установке: Перед установкой 1404-M405A-DNT в шкаф управления или низковольтное отделение убедитесь, что рабочая температура находится в диапазоне -20…+60 °C, и оставьте не менее 50 мм свободного пространства сверху и снизу для вентиляцииrockwellautomation.com. Перед подключением проверьте тип источника питания управления (для A‑версий 120–240 В перем. тока или 125–250 В пост. тока) и используйте отдельный источник с плавким предохранителем на 1 А (медленного действия)rockwellautomation.com. Цепь вторичной обмотки ТТ никогда не должна размыкаться под током; рядом с модулем установите короткозамыкающую клеммную колодку, чтобы можно было безопасно отсоединить модульrockwellautomation.com+1. Кабель DeviceNet выполняйте экранированной витой парой в соответствии с рекомендациями Rockwell и обеспечьте правильное заземление экрана на обоих концахrockwellautomation.com.

Рекомендации по обслуживанию: Регулярно проверяйте состояние индикаторов на модуле отображения и статус связи DeviceNet/RS‑485; при потере связи или неверных данных сначала проверьте кабель, экран и терминирующие резисторыrockwellautomation.com+1. Используйте встроенные средства самодиагностики (слова состояния, сторожевой таймер и т.п.) для быстрого определения, связана ли проблема с измерительной цепью или с каналом связиrockwellautomation.com. При отключении или замене ТТ/ТН всегда предварительно замыкайте вторичную цепь ТТ, чтобы избежать появления опасного высокого напряженияrockwellautomation.com+1. После длительного простоя перед подачей питания рекомендуется плавно поднимать напряжение с помощью автотрансформатора, чтобы переформировать оксидный слой конденсаторов и предотвратить повреждение внутренних цепей.

Гарантия продукта

С учётом высоких требований к надёжности оборудования мониторинга электроэнергии, мы предоставляем на 1404-M405A-DNT гарантию сроком не менее 12 месяцев на уровне OEM-производителя. Все модули перед отправкой проходят функциональные испытания и проверки электрической прочности изоляции, чтобы гарантировать соответствие метрологических характеристик, портов связи и дискретных I/O спецификациям Rockwelldosupply.com+1. Опираясь на стабильную цепочку поставок и сеть складов, мы обеспечиваем быструю поставку данной модели и предоставляем техническую поддержку на всех этапах — от подбора аналогов и конфигурации сети DeviceNet до диагностики неисправностей, помогая минимизировать время простоя и сохранить точность мониторинга энергопотребления.
