Описание продукта

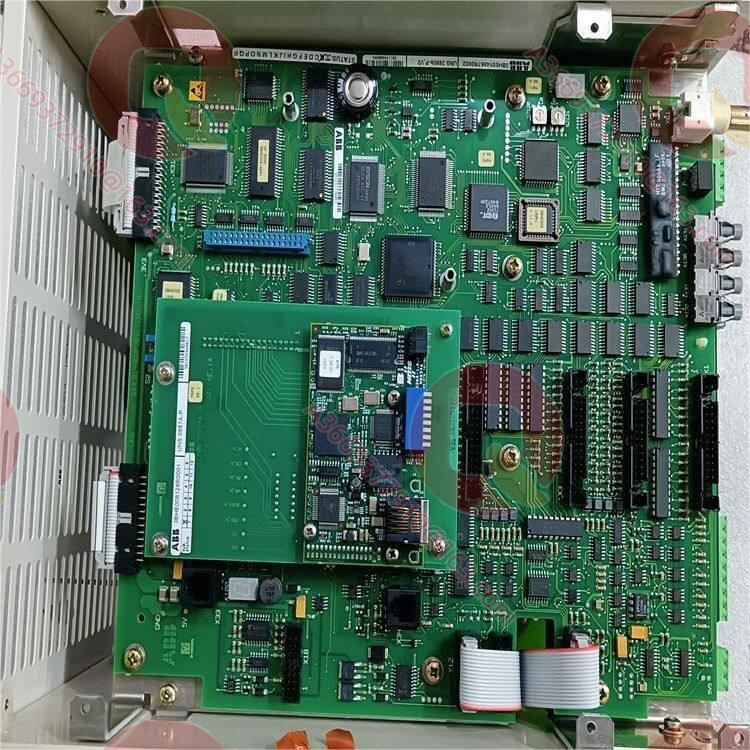

ABB UNS4881b,V4 3BHE009949R0004 — блок автоматического регулятора напряжения (AVR) в платформе системы возбуждения UNITROL 5000, отвечающий за контурное регулирование тока возбуждения генератора и реализацию набора защитных ограничений; это одна из ключевых аппаратных единиц, обеспечивающих стабильность напряжения и управление реактивной мощностью. UNITROL 5000 широко применяется в статических системах возбуждения средних и крупных синхронных генераторов; внутри системы используется микропроцессорное управление и цифровая обработка сигналов, а UNS4881b как основной AVR‑блок реализует двухконтурное регулирование по напряжению и току, ряд ограничителей и логических защит, а также обмен данными с верхним уровнем (DCS/ПЛК) и местными панелями управления. Версия V4 сохраняет преемственность по гнездам, интерфейсам и внутренним шинам, при этом ориентирована на обновление компонентной базы и повышение ремонтопригодности для длительно эксплуатируемых установок UNITROL 5000. Для действующих энергоблоков замена ранних версий AVR на ABB UNS4881b,V4 3BHE009949R0004 позволяет продлить срок службы системы без изменения конфигурации и топологии проводки и снизить риски неплановых простоев, вызванных старением основной платы регулирования.
Технические характеристики
| Название параметра | Значение параметра |
|---|---|
| Номер модели | ABB UNS4881b,V4 3BHE009949R0004 |
| Производитель | ABB |
| Тип продукта | Блок автоматического регулятора напряжения (AVR Unit, платформа UNITROL 5000) |
| Система | UNITROL 5000 цифровая система возбуждения |
| Входное напряжение (тип.) | 85–300 В AC, 50/60 Гцcxabb.com |
| Выходное напряжение (тип.) | 80–300 В DC (для цепей управления возбуждением)cxabb.com |
| Выходной ток (тип.) | 15 A непрерывно, до 20 A пиковоcxabb.com |
| Способ управления | Цифровое микропроцессорное; автоматический (PID по напряжению) и ручной (по току) режимы; набор ограничителейrms-dcs.com |
| Интерфейс связи | RS‑485, Modbus RTU (для связи с верхним уровнем и местными панелями)cxabb.com |
| Функции защиты/ограничения | Защита по перенапряжению/недонапряжению, перетоку; ограничители по току возбуждения, току статора, V/Hz и др.rms-dcs.com+1 |
| Конструктивное исполнение | Плата/блок для установки в шкаф UNITROL 5000; взаимодействие по внутренним последовательным шинам (например, ARCnet)e.abb.com |
| Условия эксплуатации | Предназначен для монтажа в шкафах вблизи генераторов; обычно рабочая температура 0–55 ℃ (точные значения зависят от условий конкретного объекта); высокий уровень помехоустойчивости в условиях ЭМС электростанцийymdcs.com |
Основные особенности и преимущества
Двухконтурное регулирование и набор ограничителей: ABB UNS4881b,V4 3BHE009949R0004 на базе микропроцессора реализует контуры по напряжению и току, PID‑фильтры в автоматическом режиме и ПИ‑фильтры в ручном; блок оснащен ограничителями по максимальному/минимальному току возбуждения, максимальному току статора, минимому возбуждения и характеристике V/Hz, что обеспечивает поддержание напряжения и защиту оборудования от работы за пределами допустимых режимовrms-dcs.com. Резервный канал/регулятор повышает готовность системы при отказе основного контура.
Глубокая интеграция с UNITROL 5000: AVR‑блок взаимодействует с другими силовыми компонентами и интерфейсными устройствами UNITROL 5000 по внутренним последовательным шинам, обеспечивая интеллектуальное распределение тока между параллельными преобразователями и координацию силовой части, что повышает надежность мостовых схем и уменьшает вероятность перегрузки отдельных ветвейe.abb.com. Версия V4 сохраняет электрическую и программную преемственность с предыдущими версиями UNS4881B и допускает прямую замену без масштабной перетяжки кабелей и изменения логики управления.
Гибкость локального и дистанционного управления: С помощью интерфейса RS‑485 и протокола Modbus RTU ABB UNS4881b,V4 3BHE009949R0004 может быть интегрирован в верхний уровень АСУ ТП (DCS/ПЛК) и местные панели оператора (например, UNS0874A), что позволяет осуществлять задание уставок, мониторинг параметров и передачу аварийных сигналов как с рабочего места оператора, так и с локальной панели управления и обслуживанияcxabb.com+1. Двойные каналы связи и резервирование режимов управления повышают устойчивость при нарушениях связи.
Аппаратная эволюция для длительной эксплуатации: Версия V4 ориентирована на обновление компонентной базы и технологических решений с учетом длительного срока службы и рисков снятия с производства отдельных компонентов. При сохранении функциональности и интерфейсов версия улучшает тепловые режимы и стабильность параметров в долгосрочной перспективе, что делает её предпочтительным выбором как запасной или модернизационный блок для систем UNITROL 5000, находящихся в эксплуатации многие годы.
Области применения
На тепловых и газопаровых электростанциях ABB UNS4881b,V4 3BHE009949R0004 выполняет функции AVR в системе возбуждения генератора: стабилизация напряжения статора, управление реактивной мощностью и коэффициентом мощности, соблюдение ограничений по току возбуждения и характеристике V/Hz, а также согласование работы с параллельными силовыми мостами UNITROL 5000. На гидроэлектростанциях и гидроаккумулирующих электростанциях с частыми изменениями режимов (генерация, насосный режим, синхронный компенсатор, пусковые режимы) блок обеспечивает быстрый и точный контроль возбуждения, взаимодействуя с системами автоматики станции и защитами, а также передавая информацию на верхний уровень по Modbus. На промышленных объектах с крупными синхронными двигателями (металлургия, нефтегазопереработка, горнодобывающие предприятия) блок используется для поддержания стабильного напряжения и соблюдения ограничений по нагрузке, снижая воздействие на сеть и предотвращая перегрузки двигателей и трансформаторов при тяжелых пусках и колебаниях нагрузки.
Связанные продукты
ABB UNS4881B,V1: AVR‑блок платформы UNITROL 5000 предыдущего исполнения; V4 рассматривается как прямая замена/апгрейд при модернизации или восстановлении запасовrms-dcs.com.
ABB UNS0874A‑P,V1: Местная операторская/сервисная панель (HMI) для UNITROL 5000, обеспечивающая локальный пуск/останов, мониторинг параметров, диагностику и аварийные операции; взаимодействует с UNS4881b по внутренним шинам и интерфейсу связиymdcs.com.
Силовые преобразовательные мосты и узлы выравнивания тока UNITROL 5000: Работают в паре с AVR‑блоком для реализации управляемого выпрямления и интеллектуального распределения тока между параллельными мостами, повышая надежность силовой частиe.abb.com.
Системы возбуждения ABB UNITROL 6000/6080: Новые платформы возбуждения; при планировании масштабной модернизации могут рассматриваться как альтернатива UNITROL 5000 с учетом совместимости интерфейсов и конфигурацииabb.com+1.
Интерфейсные и связные платы UNITROL 5000 (шлюзовые/модули связи по ARCnet/DDCS): Обеспечивают связь между внутренними узлами UNITROL 5000 и верхним уровнем управления/monitorинга; совместно с AVR образуют完整 системную цепочку управления и мониторингаe.abb.com.
Установка и обслуживание
Подготовка к установке: Перед заменой на ABB UNS4881b,V4 3BHE009949R0004 необходимо убедиться, что генератор и система возбуждения выведены из работы; выполнить операции по снятию напряжения, разрядке емкостных элементов и проверке отсутствия опасного потенциала в соответствии с местными инструкциями. При установке использовать антистатические меры, проверить соответствие слота и разъемов проектной документации, убедиться в отсутствии загрязнений и повреждений контактов; при необходимости очистить контакты и обеспечить нормальные условия охлаждения внутри шкафаymdcs.com.
Рекомендации по обслуживанию: Регулярно использовать встроенные средства диагностики UNITROL 5000 для контроля состояния AVR, анализа журналов аварий и событий, а также контрольных параметров по цепям напряжения и тока. Во время плановых остановов проверять надежность фиксации платы и затяжку контактных соединений, при необходимости проводить очистку и измерение переходных сопротивлений. Запасные платы хранить в сухом, защищенном от сильных электромагнитных полей помещении; периодически проводить проверку включением для подтверждения работоспособности каналов связи и основных функций, чтобы быть готовыми к оперативной замене в случае выхода из строя основного AVRymdcs.com.
Гарантия продукта
Учитывая критичность системы возбуждения для надежности генераторного оборудования, мы обеспечиваем ABB UNS4881b,V4 3BHE009949R0004 комплексной поддержкой по жизненному циклу. Все платы на складе проходят контроль внешнего вида, состояния разъемов и базовую электрическую проверку; при наличии возможности проводятся функциональные проверки на совместимых стендах или в крейтах UNITROL 5000. Опираясь на опыт эксплуатации UNITROL 5000 на объектах электроэнергетики, мы поддерживаем каналы поставок для обеспечения ремонтных и модернизационных работ (наличие и сроки уточняются по запросу). Мы предоставляем гарантию не менее 12 месяцев (точные условия фиксируются в контракте) и техническую поддержку специалистов, знакомых с платформой UNITROL, на этапах подбора аналогов, монтажа, проверки параметров и диагностики, что снижает риски простоев и повышает уверенность в длительной и стабильной работе оборудованияe.abb.com+1.
