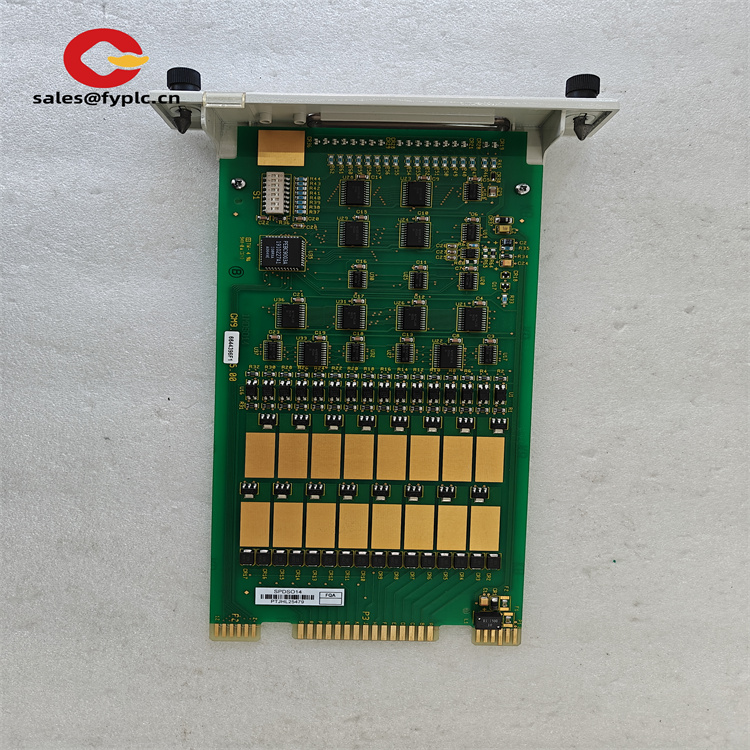

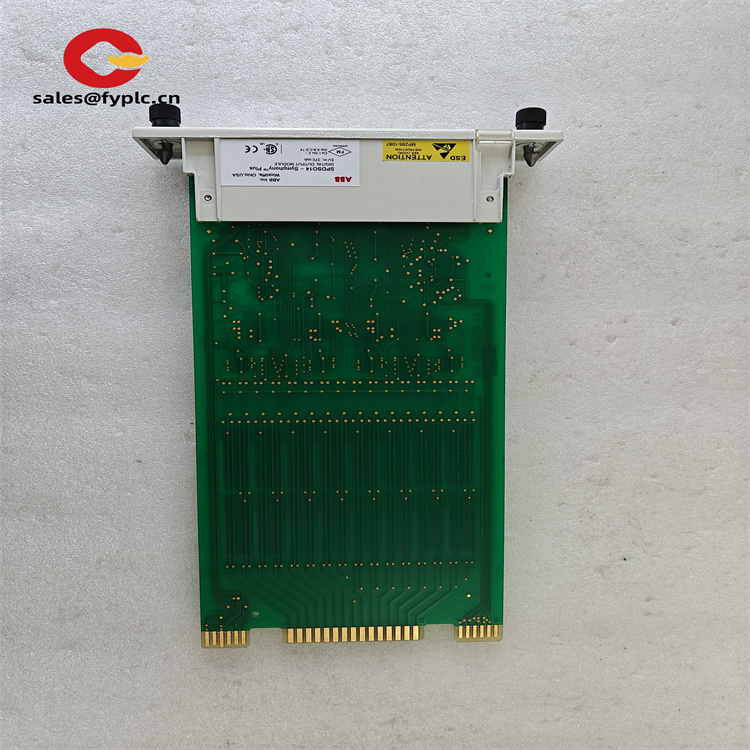

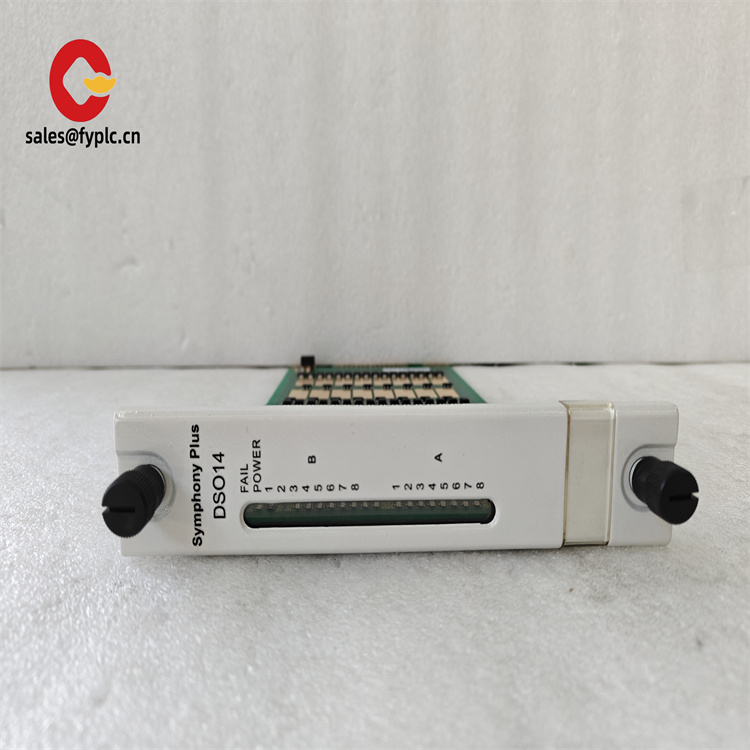

ABB SPDSO14 16‑канальный модуль дискретного вывода (Open Collector) ABB SPDSO14

Многие товары еще не доступны. Свяжитесь с нами, чтобы узнать о них больше.

В случае несоответствия модели товара и представленного изображения преимущество имеет модель. Для получения конкретных фотографий товара свяжитесь с нами, и мы сделаем снимки товара для подтверждения.

У нас расположено несколько складов по всему миру, поэтому просим понять, что точный ответ может занять несколько часов. Конечно, мы ответим на ваши вопросы как можно скорее.

Обзор продукта

ABB SPDSO14 — 16‑канальный модуль дискретного вывода с открытым коллектором из семейства HR Series (Harmony Rack) системы ABB Symphony Plus, выполняющий функцию «последнего звена» между контроллером и полевыми исполнительными механизмами. Модуль устанавливается в кассеты HR Series и через магистраль модульного I/O обменивается данными с контроллерами BRC300/400/410, преобразуя логические команды контроллера в 16 независимых каналов управления, предназначенных для коммутации твердотельных реле, электромагнитных клапанов, сигнальных ламп и других устройствpdfcoffee.com+1.

В крупных энергетических установках, системах водоснабжения и промышленных процессах SPDSO14 решает задачу надежного и плотного дискретного управления: каждый канал обеспечивает коммутацию 24 В DC при токе до 250 мА или 48 В DC при 125 мА, что позволяет через терминальный блок NTDO02 управлять твердотельными реле или релейными сборками, а через них — силовыми цепями переменного и постоянного токаpdfcoffee.com. Для существующих систем Bailey INFI 90 / Symphony Harmony модуль SPDSO14 является важным элементом модернизации и технического обслуживания, сохраняя совместимость с существующей архитектурой и снижая стоимость владения на протяжении жизненного цикла.

Технические характеристики

Основные особенности и преимущества

Высокоплотные выходы с открытым коллектором：SPDSO14 предоставляет 16 независимых каналов с открытым коллектором, каждый из которых может коммутировать нагрузку 24 В DC / 250 мА или 48 В DC / 125 мА. Типовая область применения — управление твердотельными реле, установленными на терминальном блоке NTDO02, которые, в свою очередь, управляют электромагнитными клапанами, контакторами и сигнальными устройствамиpdfcoffee.com+1. По сравнению с дискретными релейными платами модуль SPDSO14 обеспечивает более высокую плотность и меньшие габариты при большом числе циклов коммутации.

Гальваническая развязка каналов и помехозащищённость：Каждый канал имеет оптическую развязку между логической частью (5 В) и мощной частью (24/48 В), что подавляет синфазные помехи и защищает контроллер и магистраль I/O от перенапряжений и токов короткого замыкания в полевых цепяхpdfcoffee.com. Это особенно важно в условиях сильных электромагнитных помех на электростанциях и металлургических предприятиях.

Интеграция в экосистему HR Series I/O：SPDSO14 полностью совместим с кассетами HR Series и контроллерами BRC, конфигурируется и диагностируется в среде Symphony Plus. В одной кассете модуль может работать совместно с аналоговыми модулями SPASI23, дискретными входами SPDSI14 и другими модулями, образуя завершенную подсистему ввода‑выводаpdfcoffee.com. Архитектура Symphony Plus допускает совместную работу HR Series I/O с SD Series I/O и S800 I/O, что упрощает модернизацию существующих установок.

Компактные размеры и высокая плотность монтажа：При ширине всего 35,56 мм модуль SPDSO14 занимает один слот в кассете HR Series, позволяя разместить в одном шкафу большое количество дискретных выходов. Это сокращает объем монтажа, упрощает структуру шкафов и уменьшает количество промежуточных клеммников и релейных панелейpdfcoffee.com.

Сопряжение с терминальным блоком NTDO02：Модуль подключается к терминальному блоку NTDO02 через专用 кабель, что позволяет вынести мощные ключи (твердотельные реле или реле) на терминальный блок, упростив тепловое проектирование и замену компонентовpdfcoffee.com+1. Такая структура снижает риск повреждения модуля при перегрузках в полевых цепях и облегчает обслуживание.

Области применения

ABB SPDSO14 применяется в отраслях, где требуется надежное дискретное управление исполнительными механизмами. В электроэнергетике модуль используется в системах управления вспомогательными механизмами тепловых и газотурбинных электростанций: насосами, вентиляторами, задвижками и клапанами. Выходы SPDSO14 через промежуточные реле или контакторы реализуют дистанционный пуск и останов, а также логические защиты и блокировкиpdfcoffee.com.

В нефтеперерабатывающей и нефтехимической промышленности SPDSO14 управляет отсечными клапанами, электромагнитными клапанами и насосными агрегатами в системах противоаварийной защиты и технологических блокировок. Благодаря гальванической развязке и возможности работать в широком температурном диапазоне 0…70 °C модуль подходит для установки в шкафах управления, расположенных в зонах с жесткими климатическими условиямиpdfcoffee.com.

В металлургии модуль применяется для управления механизмами прокатных станов, системами смазки и охлаждения, а также для коммутации сигнальных цепей. В водоснабжении и водоотведении SPDSO14 управляет насосными агрегатами, задвижками и дозирующими насосами в составе SCADA‑систем, обеспечивая автоматическое поддержание давления и уровня.

Для существующих систем Bailey INFI 90 / Symphony Harmony SPDSO14 служит штатным модулем дискретного вывода в рамках модернизации и технического обслуживания, позволяя обновлять аппаратную часть без переработки прикладного программного обеспеченияelationprojects.com.

Сопутствующие товары

SPDSO15：8‑канальный модуль дискретного вывода с релейными контактами (SPDT) семейства HR Series, предназначен для直接 управления нагрузками переменного тока, дополняет SPDSO14 в приложениях, требующих гальванически развязанных контактовelationprojects.com.
SPDSI14：16‑канальный модуль дискретного ввода HR Series, используется совместно с SPDSO14 для построения完整开关量输入/输出子系统classicautomation.com.
SPASI23：16‑канальный модуль аналогового ввода HR Series, устанавливается в одной кассете с SPDSO14 и обеспечивает сбор технологических параметров для замкнутых контуров управления.
NTDO02：Терминальный блок дискретного вывода, подключается к SPDSO14 и служит основой для установки твердотельных реле или реле, обеспечивая удобный монтаж полевых проводовpdfcoffee.com+1.
BRC300/400/410：Контроллеры HR Series, выполняющие логику управления и взаимодействующие с SPDSO14 через магистраль I/Opdfcoffee.com.
SD Series I/O：DIN‑реечные модули I/O системы Symphony Plus, могут работать совместно с HR Series I/O, обеспечивая гибкую архитектуру при расширении систем на базе SPDSO14pdfcoffee.com.

Монтаж и техническое обслуживание

Подготовка к монтажу：Перед установкой SPDSO14 необходимо убедиться, что кассета HR Series обесточена, а напряжение 5 В DC на магистрали находится в пределах ±5%. Модуль вставляется в слот по направляющим и фиксируется защелками. Монтаж проводов выполняется на терминальном блоке NTDO02, при этом следует строго соблюдать полярность напряжения 24/48 В DC и схему подключения каналов. Для критических контуров рекомендуется предусмотреть резервный модуль SPDSO14 в соседнем слоте для быстрой заменыpdfcoffee.com.

Рекомендации по обслуживанию：SPDSO14 не требует регулярного обслуживания, однако периодически следует проверять состояние твердотельных реле и реле на NTDO02, контролировать затяжку клемм и отсутствие перегрева. В среде Symphony Plus следует использовать диагностические функции для контроля состояния модуля. При появлении признаков неисправности (например, несоответствие состояния выхода командам контроллера) необходимо проверить внешние цепи и, при необходимости, заменить модуль. Рекомендуется не реже одного раза в год проводить тестовое переключение关键 выходов для подтверждения исправности цепей коммутации.

Гарантия качества

Поставляемые модули ABB SPDSO14 являются оригинальными изделиями ABB или проходят входной контроль, подтверждающий соответствие техническим данным HR Series I/O: 16 каналам с оптической развязкой, открытому коллектору, нагрузочной способности 24 В DC / 250 мА и 48 В DC / 125 мА, а также совместимости с терминальным блоком NTDO02pdfcoffee.com+1. Все изделия имеют прослеживаемость до заводского номера, что исключает поставку контрафактной продукции. Для предприятий электроэнергетики, нефтехимии и других отраслей мы предоставляем техническую поддержку, помощь в подборе комплектующих и гарантийное обслуживание, обеспечивая надежную работу SPDSO14 в составе систем Symphony Plus.
