ABB TK851: CEX-Bus Терминатор для промышленных автоматизированных систем

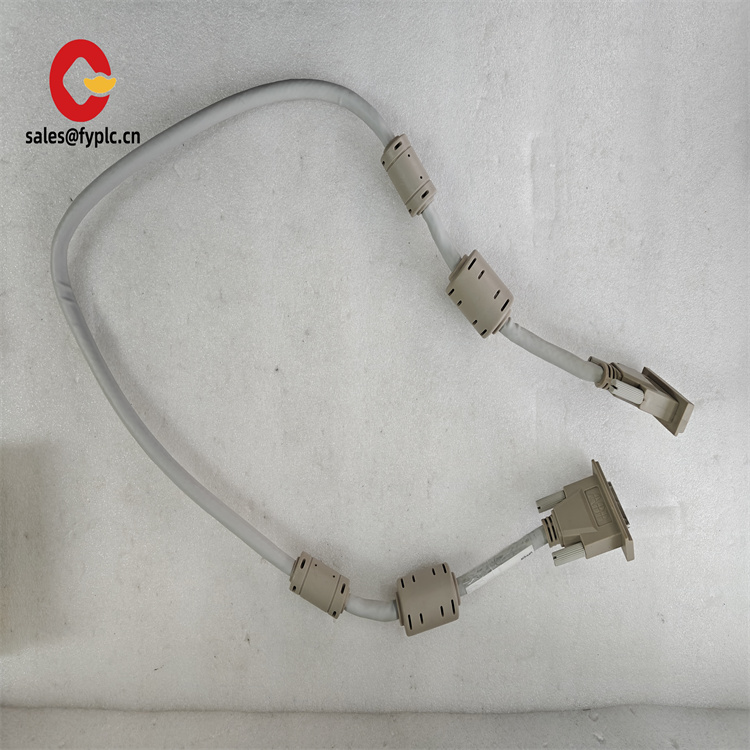

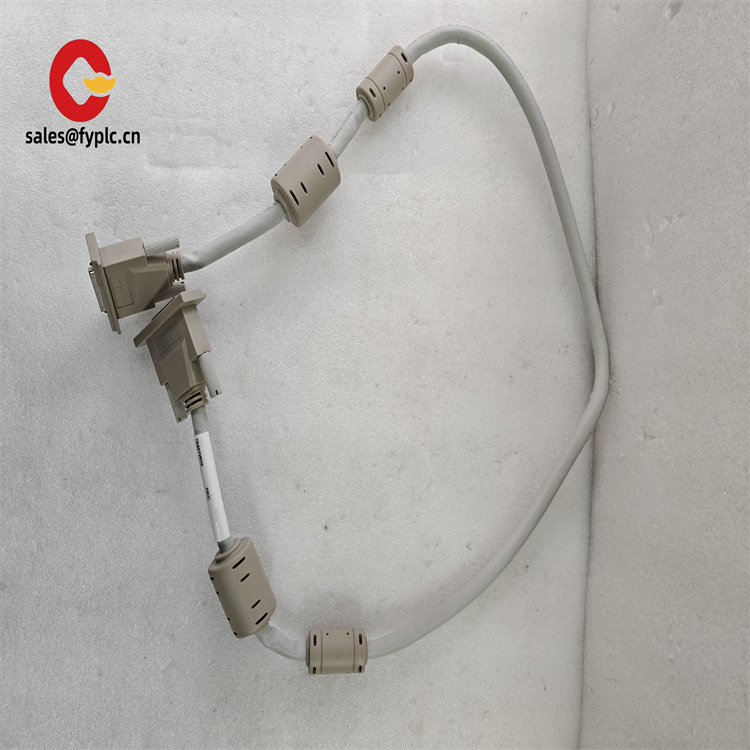

ABB TK851 — это специализированный терминатор CEX-Bus от ABB, разработанный для обеспечения надежной и стабильной связи в распределенных системах управления (DCS) и программируемых логических контроллерах (PLC), таких как AC 800M и Symphony Plus 422. Он используется для завершения CEX-Bus (Controller Extension Bus) между соседними DIN-рейками контроллеров, гарантируя корректную передачу данных в высокопроизводительных системах.
Основные функции
- Терминация CEX-Bus:
TK851 подключается к концу кабеля TK850 (расширение CEX-Bus) для устранения искажений сигнала, что критично для реального времени в нефтегазоводстве, энергетике и химической промышленности 22. - Гибкое подключение:
Совместим с DB25S женским разъемом, что позволяет легко интегрироваться с контроллерами и периферийным оборудованием. - Обеспечение сигнальной целостности:
Предотвращает перек反射ку сигналов, что улучшает надежность связи между модулями управления.
Технические характеристики
Параметр | Значение |
---|---|
Модель продукта | TK851 |
Производитель | ABB |
Тип продукта | Терминатор CEX-Bus |
Соединение | 25-пинный DB25S женский разъем |

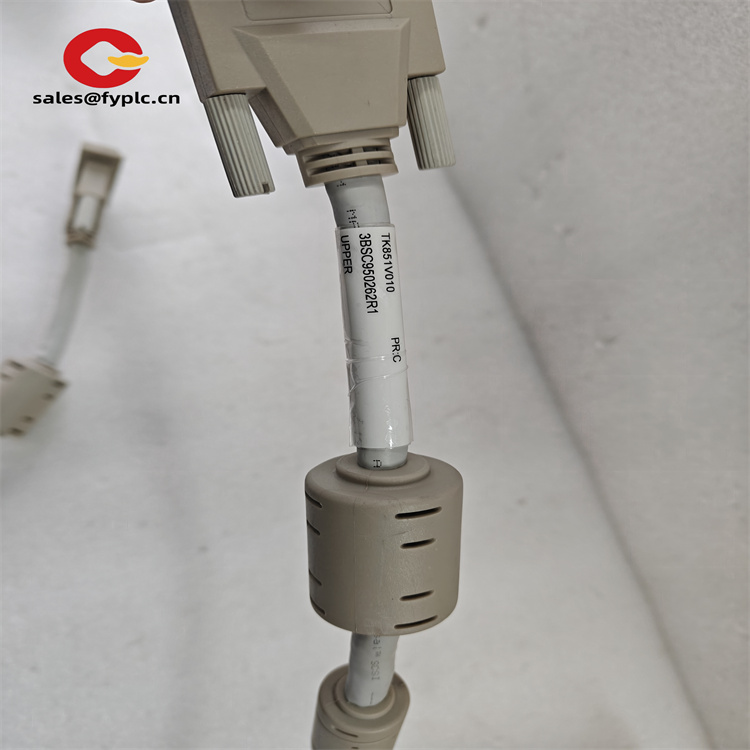

Длина кабеля | 1 метр (модель TK851V010) 10 |
Максимальная скорость | 10 Mbit/s |
Рабочая температура | -25°C до +60°C |
Влажность | 5–95% (без конденсации) |
Масса | 0,2 кг |
Монтаж | DIN-рейка TS35 |
Класс защиты | IP20 |
Совместимые системы | AC 800M, Symphony Plus, 800xA |
Особенности и преимущества
Высокая надежность:
- Изготовлен из высокопрочных материалов, устойчивых к вибрациям и температурным колебаниям 3.
- Поддерживает горячую замену, что позволяет обновлять элементы системы без остановки производства 4.
Экономия ресурсов:
- Компактный дизайн (1 метр) и низкое потребление энергии делают TK851 идеальным для систем с ограниченным пространством.
- В комплекте с TK850 (расширение CEX-Bus) обеспечивает минимальную задержку передачи данных 22.
Гибкость интеграции:
- Совместим с PM858K02 (редунированным процессорным модулем) и TP830 (базовой платой), что позволяет создавать отказоустойчивые системы 45.
- Подходит для систем с 800xA 6.0.2 и выше 5.
Области применения
Нефтегазовая промышленность:
- Используется в нефтеперерабатывающих установках для связи между контроллерами насосов и дроссельных арматур. Например, в проектах ABB для ONGC (India) и ADCOP (UAE) 1617.
Энергетика:
- В электростанциях для координации работы турбин и генераторов, поддерживая реальное время управления.
Химическая промышленность:
- для интеграции систем дозировки химикатов и реакторов, гарантируя стабильность технологических процессов.
Автомобильная промышленность:
- В автоматизированных линиях сборки для связи между роботами и конвейерами.
Связанные продукты
- TK850: Расширение CEX-Bus (0,7 или 1 метр), необходимое для подключения между DIN-рейками 22.
- PM858K02: Редунированный процессорный модуль для AC 800M, совместимый с TK851 5.
- TP830: Базовая плата для монтажа контроллеров и TK851 6.
- TB851: Альтернативный терминатор CEX-Bus с DB25S женским разъемом 11.
Установка и обслуживание
Подготовка к установке:
- Убедитесь, что панель управления отключена и безопасно заземлена.
- Установите TK851 на DIN-рейку и подключите к концу кабеля TK850 с помощью DB25S разъема 22.
- Убедитесь, что терминатор подключен правильно, чтобы избежать искажений сигнала.
Рекомендации по обслуживанию:
- Периодически проверяйте состояние подключений и изоляции кабеля.
- Используйте программное обеспечение ABB Ability™ System 800xA для мониторинга параметров и диагностики неисправностей.
- При замене модуля в режиме редуndanции отключите основной блок, дождитесь синхронизации данных, затем установите новый TK851.
Гарантийное обслуживание
ABB предоставляет 1-летнюю гарантию на TK851, охватывающую дефекты материалов и workmanship. Продукт есть в наличии и может быть доставлен в течение 3 дней после оплаты 110. Техническая поддержка ABB доступна 24/7 для решения вопросов по конфигурации и ремонту.
HS:8538900000
