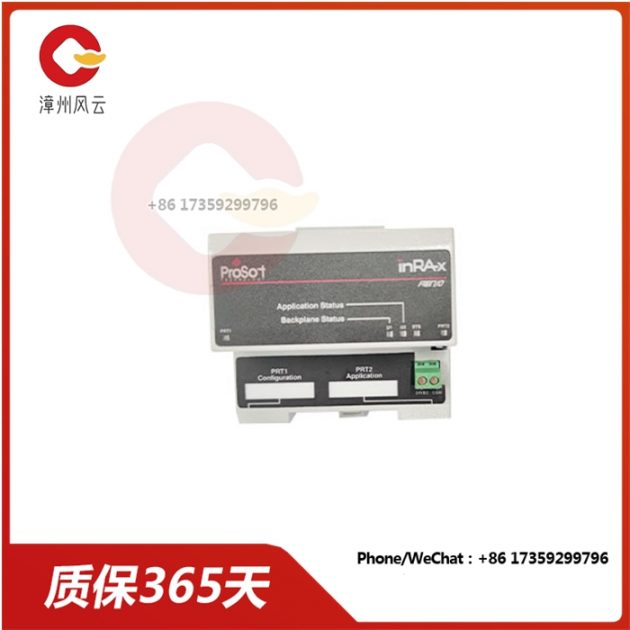

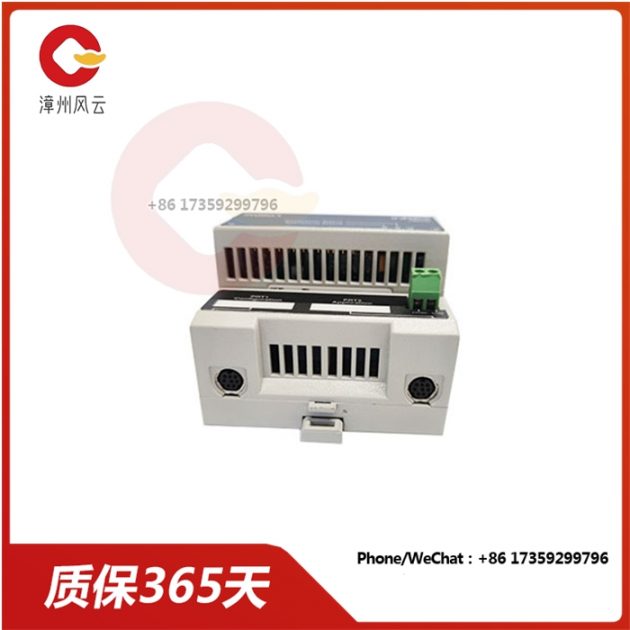

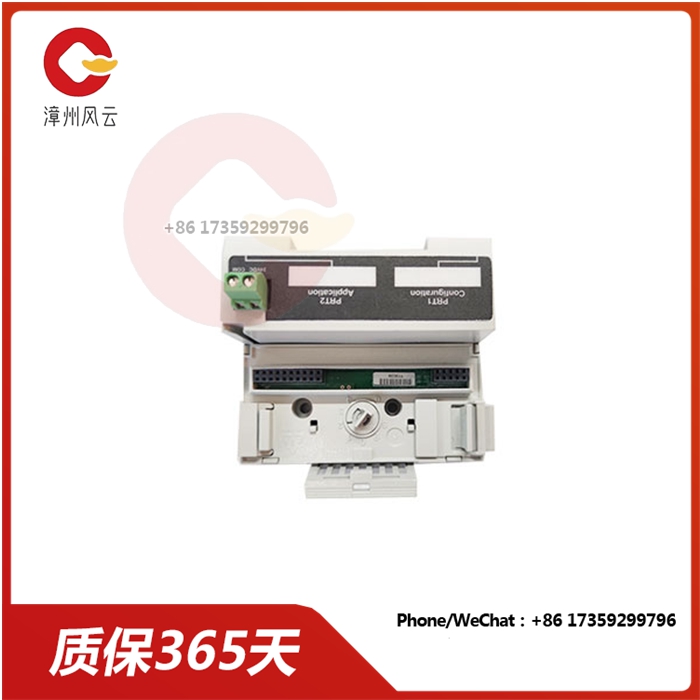

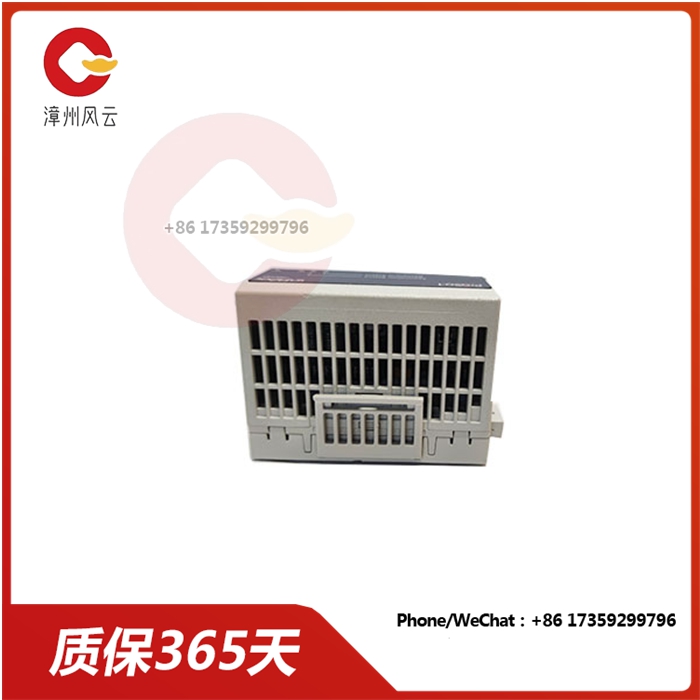

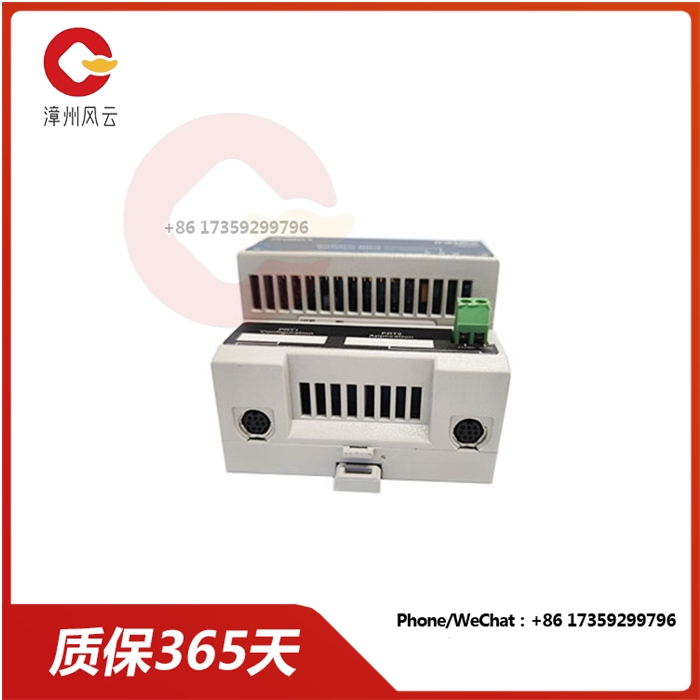

ProSoft MVI94-MCM-MHI — модуль сетевого интерфейса, разработанный специально для системы Rockwell Automation Flex I/O system. В основном используется для реализации связи между процессором Flex I/O и внешним устройством, использующим протокол связи Modbus.

Основные функции:

Сообщение от модбуса:
Модуль поддерживает основные и функциональные станции Modbus, позволяя Flex-I/O системе обмена данными с Modicon PLC и другими устройствами, совместимыми с протоколом Modbus.
Это мост связи между сетью Modbus и подвалом Flex I/O.
Поддержка нескольких портов:
Порт на модуле MVI94-MCM может быть настроенным в качестве основного станционного устройства Modbus и активно передавать команды Modbus другим узлам сети Modbus.
Каждый порт поддерживает определенное количество команд для сложного обмена данными.
Промышленное применение:
Модуль применяется к применению, которое требует интегрирования системы Rockwell Automation Flex I/O в промышленную автоматизацию сети Modbus.

Процесс установки (общий этап) :

В связи с тем, что детальные настройки модуля ProSoft могут варьироваться от применения, ниже приведены обобщения общих процессов установки:

Аппаратная установка:
Вставить модуль MVI94-MCM-MHI в соответствующий слот системы Flex I/O.
Порт связи, соединяющий устройство Modbus с модулем по необходимости.
Компоновка программного обеспечения:
Используя программное обеспечение конфигурации, предоставляемое ProSoft или RSLogix для Rockwell Automation, параметры связи для модуля конфигурации, например:
Настройка порта Modbus (коэффициент портера, проверка чётности и т.д.).
Главный пост Modbus или конфигурация от станции.
Карта данных и командная конфигурация.
Загрузка соответствующих профилей на официальном сайте prosoft и EDS.
Конфигурация сети:
Если используется Modbus TCP/IP, требуется IP-адрес и настройка сети модуля конфигурации.
Программа:
Программирование графов графов в RSLogix для реализации обмена данными между системой Flex I/O и устройством Modbus.
Разработка осуществляется через программы и градиенты, представленные prosoft.
Тест и отладка:
Использование тестовых инструментов Modbus или HMI, тестирование функции связи модуля.
Отладка программы графов графов, чтобы убедиться, что обмен данными верен.
