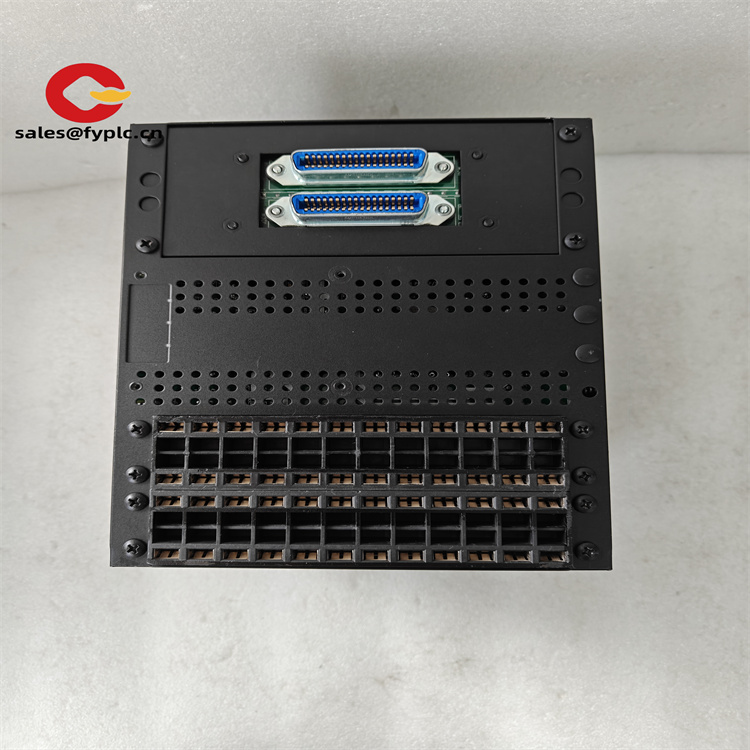

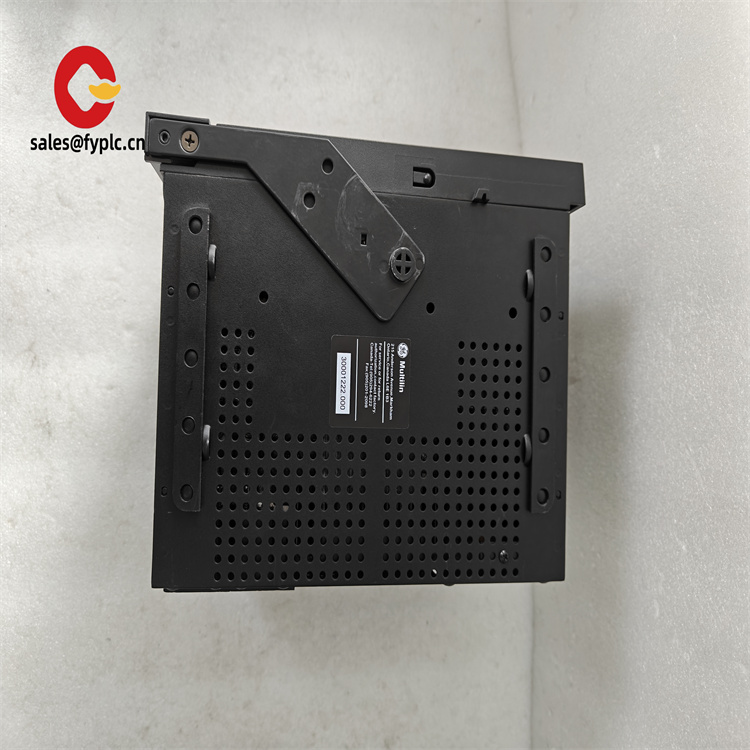

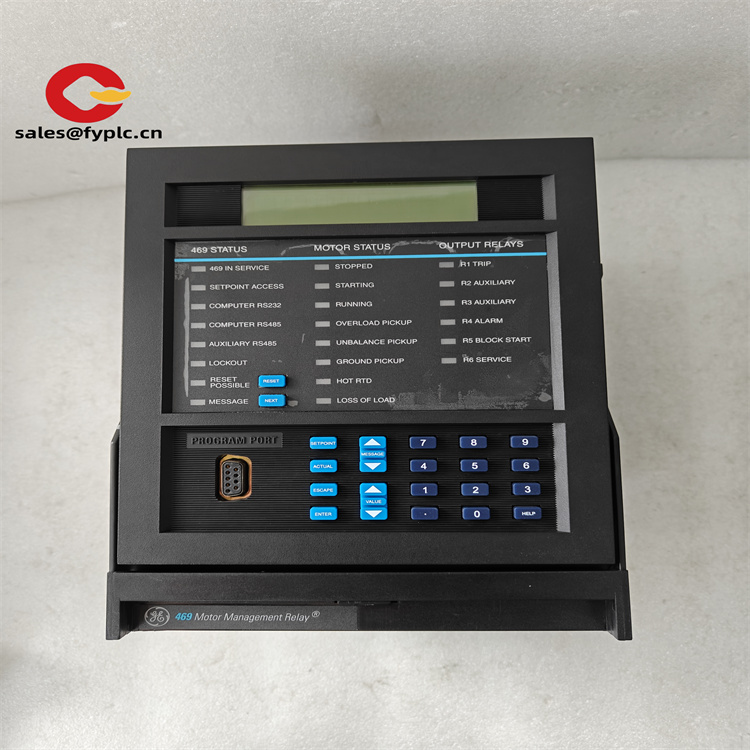

GE 469-P5-HI-A20-E: Управляющий релей для защиты и мониторинга промышленных двигателей
GE 469-P5-HI-A20-E — это высокотехнологичное решение от GE Multilin, предназначенное для комплексного управления и защиты средних и крупных промышленных двигателей. Входит в семейство 469 Motor Management Relays, специализированных на обеспечении надежности в критически важных производственных процессах. Этот релей сочетает в себе 12 встроенных каналов для подключения терморезисторов (RTD), расширенные диагностические функции и широкий диапазон защитных механизмов, что делает его незаменимым для систем, где требуется максимальная устойчивость17.
Основные функции:
- Продуманная защита: Предоставляет защиту от перегрузки, короткого замыкания, небаланса фаз, обрыва фаз, избыточного нагревания и механических перегрузок. Особенностью является функция “обучения”, которая адаптирует релей к уникальным параметрам каждого двигателя, снижая риск аварий27.
- Мониторинг температуры: Поддерживает подключение до 12 RTD (Pt100, Ni100, Cu100) для реального контроля температуры обмоток, подшипников и окружающей среды. Это позволяет предотвратить повреждения из-за избыточного нагревания17.
- Интеграция в системы: Поддерживает коммуникации через RS232/RS485 и протокол Modbus RTU, что позволяет无缝ное взаимодействие с ПЛК, ДКС и системами SCADA. Также предусмотрена возможность подключения к ПК через программное обеспечение EnerVista 469 для расширенного мониторинга17.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель продукта | GE 469-P5-HI-A20-E |
| Производитель | GE Multilin |
| Тип продукта | Управляющий релей для двигателей с RTD-мониторингом |
| Напряжение питания | 90–300 V DC / 70–265 V AC (48–62 Hz) |
| Количество RTD-каналов | 12 (3-wire) |
| Диапазон измерения тока | 0,3–800 А (автоматическая настройка) |
| Чувствительность RTD | Pt100, Ni100, Cu100 |
| Коммуникационные интерфейсы | RS232, RS485, Modbus RTU |
| Рабочая температура | -20°C до +60°C |
| Монтаж | DIN-рейка TS35 |
| Класс защиты | IP20-X |
| Сертификаты | UL, CE, CSA |
| Вес | ~4,8 кг (без корпуса) |
| Размеры (Ш×В×Г) | 170×150×100 мм |
Особенности и преимущества
Эффективное предотвращение отказов:
- Расширенная диагностика: Позволяет регистрировать последние 512 событий (например, перегрузки, срабатывания защит) с отметкой времени и параметров. Это ускоряет процедуру неисправностей715.
- Прогнозирование неисправностей: Модуль может предупреждать о приближающихся проблемах (например, избыточное нагревание, нестабильная частота) с помощью функции Trip Before Trip, позволяя принять меры до полного отказа7.
Гибкость и совместимость:
- Настраиваемые кривые: Позволяет выбирать из 15 стандартных кривых перегрузки или создавать пользовательские, адаптированные к конкретным параметрам двигателя715.
- Мультипротокол: Поддержка RS232/RS485 и Modbus RTU позволяет интегрировать GE 469-P5-HI-A20-E в разнообразные системы управления, включая старые и новейшие модели ПЛК17.
Технологическое решение для тяжелых условий:
- Антикоррозионная защита: Конструкция с conformalным покрытием (опционально) обеспечивает устойчивость к пыли, влаге и химическим воздействиям, что делает релей подходящим для нефтегазовой, химической и металлургической промышленности515.
- Тепловая вставка: Возможность замены релейного модуля без остановки системы, что сокращает время простоя до минимума7.
Области применения
-
Энергетика:
- Тепловые электростанции: Защита турбогенераторов, вентиляторов и насосов от избыточной нагрузки.
- Сетевые системы: Контроль энергопотребления в распределительныхх.
-
Химическая промышленность:
- Агрегаты с высокой опасностью: Защита компрессоров, смесителей и реакторов от механических перегрузок.
- Мониторинг технологических процессов: Регистрация температуры и давления в автоклавах и трубопроводах.
-
Транспорт:
- Железнодорожное хозяйство: Защита двигателей электропоездов и промышленных тяговых машин.
- Автомобильная промышленность: Контроль приводов в автоматизированных линиях сборки.
-
Легкая промышленность:
- Пищевая и текстильная отрасль: Мониторинг температуры в конвейерах и печных установках.
Связанные продукты
-
GE 469-P5-HI-A20:
Базовая версия без расширенного дисплея (E), предназначенная для простейших систем защиты715. -
GE SR469-P5-HI-A20-E-H:
Версия с conformalным покрытием (H) для эксплуатации в химически агрессивных или влажных средах. Подходит для нефтегазовой и химической промышленности515. -
GE Multilin 735:
Расширенный контроллер с поддержкой Ethernet и функциями прогнозирования отказов, совместимый с GE 469-P5-HI-A20-E для интеграции в комплексные системы7. -
GE Mark VIe*:
Контроллер для интеграции в автоматизированные энергетические установки, совместимый с реле для общего мониторинга систем7. -
GE AI810:
Аналоговый входной модуль для расширения возможностей мониторинга в системе, дополняющий функции реле7.
Установка и обслуживание
Предварительная подготовка:
- Проверка совместимости: Убедитесь, что релей GE 469-P5-HI-A20-E соответствует параметрам двигателя (ток, напряжение) и системным требованиям. Используйте кабели с экранированием для подключения RTD-датчиков715.
- Монтаж: Установите релей на DIN-рейку, подключите кабели питания, RTD и коммуникации. Для настройки используйте программу EnerVista 469 или локальный LCD-интерфейс715.
- Калибровка: Проведите калибровку RTD-каналов с помощью встроенного тестера, чтобы обеспечить точность измерений7.
Технические рекомендации:
- Диагностика: Периодически проверяйте состояние индикаторов LED и логи событий для выявления неисправностей. Особенно важно контролировать контакты реле в пыльных средах715.
- Обновление ПО: Используйте официальные обновления от GE для поддержания совместимости с новыми системами и добавления функций7.
- Чистка: Очищайте корпус реле от пыли и загрязнений раз в квартал, используя сухой мягкий материк. Для моделей с conformalным покрытием допускается использование влажного тряпки515.
Гарантийное обслуживание и поддержка
- Гарантия: 12 месяцев на материалы и workmanship, включая бесплатную замену или ремонт в случае заводских дефектов17.
- Техническая поддержка: 24/7 доступ к специалистам GE через официальные сервисные центры, включая дистанционную настройку и диагностику715.
- Сертификаты: Соответствует стандартам UL, CE и CSA, а также ATEX (для сред) при наличии conformalного покрытия115.
HS:8512900000
