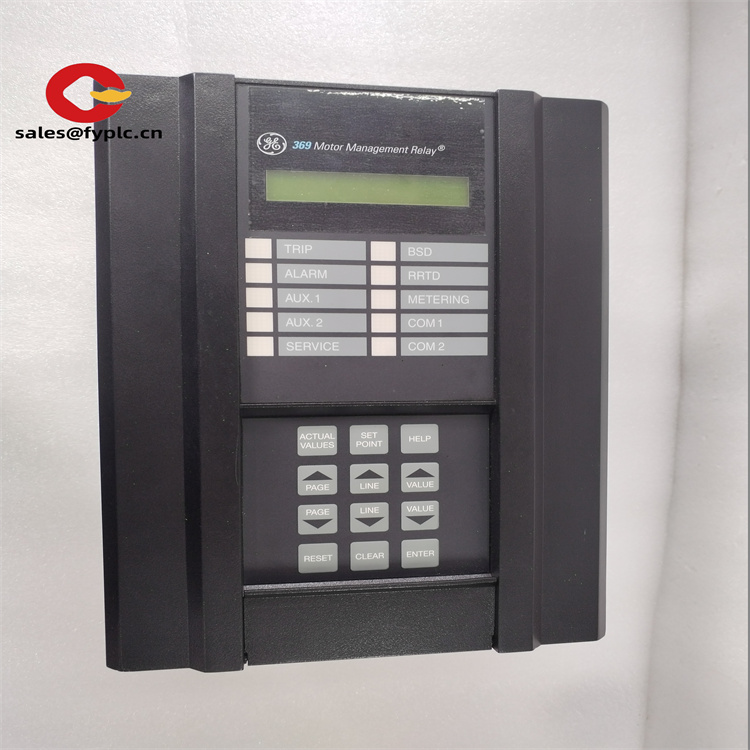

GE 369-HI-R-0-0-0-0-E: Управляющий релей для защиты и мониторинга промышленных двигателей
GE 369-HI-R-0-0-0-0-E — это высокотехнологичное решение от GE Multilin, предназначенное для комплексного управления и защиты средних и крупных промышленных двигателей. Входит в семейство 369 Motor Management Relays, специализированных на обеспечении надежности в критически важных производственных процессах. Этот релей сочетает в себе 12 встроенных каналов для подключения терморезисторов (RTD), расширенные диагностические функции и широкий диапазон защитных механизмов, что делает его незаменимым для систем, где требуется максимальная устойчивость .
Основные функции:
- Продуманная защита: Предоставляет защиту от перегрузки, короткого замыкания, небаланса фаз, обрыва фаз, избыточного нагревания и механических перегрузок. Особенностью является функция “обучения”, которая адаптирует релей к уникальным параметрам каждого двигателя, снижая риск аварий .
- Мониторинг температуры: Поддерживает подключение до 12 RTD (Pt100, Ni100, Cu100) для реального контроля температуры обмоток, подшипников и окружающей среды. Это позволяет предотвратить повреждения из-за избыточного нагревания .
- Интеграция в системы: Поддерживает коммуникации через RS232/RS485 и протокол Modbus RTU, что позволяетное взаимодействие с ПЛК, ДКС и системами SCADA. Также предусмотрена возможность подключения к ПК через программное обеспечение EnerVista 369 для расширенного мониторинга .
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель продукта | GE 369-HI-R-0-0-0-0-E |
| Производитель | GE Multilin |
| Тип продукта | Управляющий релей для двигателей с RTD-мониторингом |
| Напряжение питания | 50–300 V DC / 60–265 V AC |
| Количество RTD-каналов | 12 (3-wire) |
| Диапазон измерения тока | 0,3–800 А (автоматическая настройка) |
| Чувствительность RTD | Pt100, Ni100, Cu100 |
| Коммуникационные интерфейсы | RS232, RS485, Modbus RTU |
| Рабочая температура | -40°C до +70°C |
| Монтаж | DIN-рейка TS35 |
| Класс защиты | IP54 |
| Сертификаты | UL, CSA |
| Вес | ~10 кг |
Особенности и преимущества
Эффективное предотвращение отказов:
- Расширенная диагностика: Позволяет регистрировать последние 512 событий (например, перегрузки, срабатывания защит) с отметкой времени и параметров. Это ускоряет процедуру неисправностей .
- Прогнозирование неисправностей: Модуль может предупреждать о приближающихся проблемах (например, избыточное нагревание, нестабильная частота) с помощью функции Trip Before Trip, позволяя принять меры до полного отказа .
Гибкость и совместимость:
- Настраиваемые кривые: Позволяет выбирать из 15 стандартных кривых перегрузки или создавать пользовательские, адаптированные к конкретным параметрам двигателя .
- Мультипротокол: Поддержка RS232/RS485 и Modbus RTU позволяет интегрировать GE 369-HI-R-0-0-0-0-E в разнообразные системы управления, включая старые и новейшие модели ПЛК .
Технологическое решение для тяжелых условий:
- Антикоррозионная защита: Конструкция с conformalным покрытием обеспечивает устойчивость к пыли, влаге и химическим воздействиям, что делает релей подходящим для нефтегазовой, химической и металлургической промышленности .
- Тепловая вставка: Возможность замены релейного модуля без остановки системы, что сокращает время простоя до минимума .
Области применения
-
Энергетика:
- Тепловые электростанции: Защита турбогенераторов, вентиляторов и насосов от избыточной нагрузки.
- Сетевые системы: Контроль энергопотребления в распределительныхх.
-
Химическая промышленность:
- Агрегаты с высокой опасностью: Защита компрессоров, смесителей и реакторов от механических перегрузок.
- Мониторинг технологических процессов: Регистрация температуры и давления в автоклавах и трубопроводах.
-
Транспорт:
- Железнодорожное хозяйство: Защита двигателей электропоездов и промышленных тяговых машин.
- Автомобильная промышленность: Контроль приводов в автоматизированных линиях сборки.
-
Легкая промышленность:
- Пищевая и текстильная отрасль: Мониторинг температуры в конвейерах и печных установках.
Связанные продукты
- GE 369-HI-R-M-0-0-0-E:
Версия с встроенной опциейрования (M), которая позволяет отслеживать энергопотребление, мощность и коэффициент мощности . - GE 369-HI-R-0-0-0-0:
Базовая модель без расширенных диагностик (E), предназначенная для простейших систем защиты . - GE Multilin 735:
Расширенный контроллер с поддержкой Ethernet и функциями прогнозирования отказов, совместимый с GE 369-HI-R-0-0-0-0-E . - GE Mark VIe*:
Контроллер для интеграции в комплексные системы автоматизации энергетических установок . - GE AI810:
Аналоговый входной модуль для расширения возможностей мониторинга в системе .
Установка и обслуживание
Предварительная подготовка:
- Проверка совместимости: Убедитесь, что релей GE 369-HI-R-0-0-0-0-E соответствует параметрам двигателя (ток, напряжение) и системным требованиям. Используйте кабели с экранированием для подключения RTD-датчиков .
- Монтаж: Установите релей на DIN-рейку, подключите кабели питания, RTD и коммуникации. Для настройки используйте программу EnerVista 369 или локальный LCD-интерфейс .
- Калибровка: Проведите калибровку RTD-каналов с помощью встроенного тестера, чтобы обеспечить точность измерений .
Технические рекомендации:
- Диагностика: Периодически проверяйте состояние индикаторов LED и логи событий для выявления неисправностей. Особенно важно контролировать контакты реле в пыльных средах .
- Обновление ПО: Используйте официальные обновления от GE для поддержания совместимости с новыми системами и добавления функций .
- Чистка: Очищайте корпус реле от пыли и загрязнений раз в квартал, используя сухой мягкий материк .
Гарантийное обслуживание и поддержка
- Гарантия: 18 месяцев на материалы и workmanship, включая бесплатную замену или ремонт в случае заводских дефектов .
- Техническая поддержка: 24/7 доступ к специалистам GE через официальные сервисные центры, включая дистанционную настройку и диагностику .
- Сертификаты: Соответствует стандартам UL, CSA и ATEX (для сред) .
