Обзор продукта

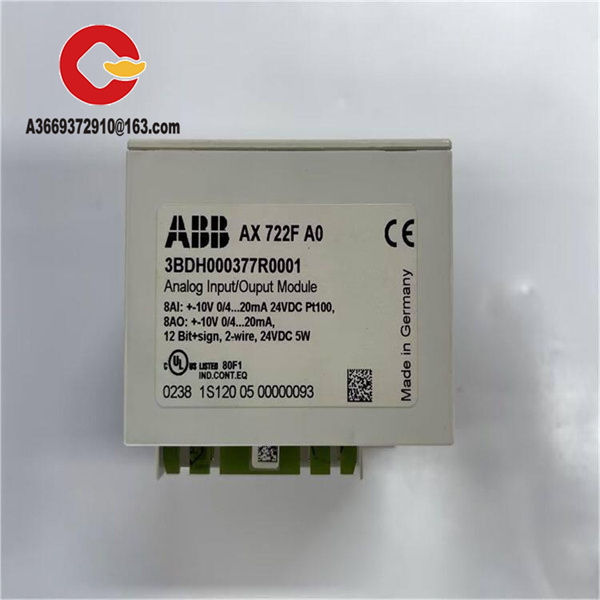

Модуль AX722F от ABB (код материала 3BDH000377R0001) — это высокопроизводительный аналоговый модуль ввода/вывода серии S800 I/O, разработанный для систем промышленной автоматизации. Этот распределенный модульный модуль гибко интегрируется в системы DCS или ПЛК с использованием протокола связи Profibus DP V1, обеспечивая эффективный обмен данными между полевыми устройствами и уровнем управления. AX722F имеет 16 основных каналов (8 аналоговых входов и 8 аналоговых выходов), каждый из которых можно независимо конфигурировать для различных типов сигналов (напряжение, ток, RTD и т.д.), удовлетворяя требованиям точного измерения и управления в сложных промышленных приложениях. Его компактный дизайн (76×67.5×54мм) и крепление на DIN-рейку экономят место в шкафу, а гальваническая развязка и защита от перенапряжения обеспечивают надежность в суровых условиях.
Как ключевой компонент серии S800 I/O, AX722F выполняет критически важные задачи преобразования и передачи сигналов в системах автоматизации ABB, особенно в точных системах управления процессами (например, контроль температуры и давления). Модуль поддерживает горячую замену для технического обслуживания без остановки системы, повышая доступность. Светодиодные индикаторы состояния на уровне канала и функции диагностики упрощают эксплуатацию и снижают риск простоя.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Модель продукта | AX722F (3BDH000377R0001) |
| Производитель | ABB |
| Тип продукта | Аналоговый модуль ввода/вывода |
| Аналоговые входы | 8 каналов, независимо конфигурируемые |
| Аналоговые выходы | 8 каналов (первые 4 поддерживают токовый выход) |
| Типы входных сигналов | 0-10В, ±10В, 0/4-20мА, Pt100/Pt1000/Ni1000 RTD, цифровой вход и т.д. |
| Типы выходных сигналов | ±10В, 0-20мА, 4-20мА (только каналы 0-3) |
| Разрешение | 12 бит (напряжение/ток) |
| Точность преобразования | ±0.5% (типично) |
| Протокол связи | Profibus DP V1 |
| Гальваническая развязка | Да (модуль и между каналами) |
| Рабочее напряжение | 24В постоянного тока (диапазон 19.2-30В постоянного тока) |
| Рабочая температура | -40°C до +70°C (полная нагрузка до 55°C) |
| Способ монтажа | DIN-рейка |
| Габариты (ШxВxГ) | 67.5мм x 76мм x 54мм |
| Вес | 300г |
| Степень защиты | IP20 |
| Поддержка горячей замены | Да |
| Постоянная времени входного фильтра | Напряжение: 100мкс, Ток: 100мкс |
| Цикл аналогового преобразования | 2мс (8 AI+8 AO) / 1с (для Pt/Ni RTD) |
| Индикаторы состояния модуля | 19 светодиодов (статус каналов и индикация неисправностей) |
| Макс. длина сигнального кабеля | 100м (витая пара, сечение >0.14мм²) |
| Поддержка резервирования | Да (через резервные интерфейсы FCI и источники питания) |
| Цикл опроса связи | 4-108мс (зависит от типа и количества модулей I/O) |
| citation:1] |
Ключевые особенности и преимущества
AX722F выделяется своей гибкостью и надежностью. Каждый аналоговый входной канал можно независимо настроить для работы с напряжением, током, сопротивлением или цифровыми сигналами, охватывая различные промышленные стандарты без необходимости в дополнительных модулях conditioning сигнала. Выходные каналы также программируемы, причем первые четыре поддерживают как напряжение, так и ток для прямого управления исполнительными механизмами или преобразователями.
Модуль обладает полной гальванической развязкой для подавления помех по контуру заземления, обеспечивая точность сигнала (типичная погрешность ≤0.5%). Его высокое разрешение (12 бит) и цикл преобразования в миллисекундах (2мс для AI/AO) удовлетворяют требованиям быстрого отклика для динамических процессов. Интегрированные светодиодные индикаторы предоставляют информацию о статусе каналов и неисправностях связи в реальном времени, а Profibus DP V1 позволяет проводить удаленную диагностику для быстрого устранения неисправностей.
AX722F поддерживает горячую замену и резервирование. В резервном режиме резервный модуль может бесперебойно взять на себя управление при отказе основного, обеспечивая непрерывность работы системы. Его компактная конструкция надежно работает при температурах до 55°C, а механическая блокировка предотвращает неправильную установку, повышая безопасность.
Области применения
AX722F широко используется в системах точного управления процессами и автоматизации, особенно в следующих сценариях:
- Энергетика: Интегрируется в DCS электростанций для контроля температуры обмоток генератора (через вход Pt100) и регулирования тока возбуждения.
- Цементная и металлургическая промышленность: Считывает сигналы температуры и давления в печах обжига и вращающихся печах, а аналоговые выходы управляют положением заслонок.
- Судовая автоматизация: Встраивается в системы управления судовой энергетикой для контроля давления топлива главного двигателя и температуры охлаждающей воды в системах с обратной связью.
- Промышленные приводы: Непосредственно связывается с частотными преобразователями ABB, предоставляя задание скорости и сигналы обратной связи для точного управления двигателями.Многофункциональность модуля в работе с сигналами позволяет гибко интегрироваться с датчиками, исполнительными механизмами и оборудованием ПЛК/DCS, обеспечивая долгосрочную стабильность в demanding условиях.
Связанные продукты
- AI723F: Аналоговый входной модуль той же серии, специализированный для считывания сигналов температуры и напряжения с высокой плотностью.
- AO723F: Аналоговый выходной модуль с 8 каналами тока/напряжения для управления исполнительными механизмами.
- DI724F: Модуль дискретного ввода для обнаружения состояния контактов, дополняющий AX722F при гибридном расширении I/O.
- DC722F: Модуль дискретного вывода с релейными/транзисторными выходами для управления контакторами и индикаторами.
- CI840: Резервный интерфейс связи Profibus DP, обеспечивающий подключение к шине и управление питанием для станций S800 I/O.
- SD821: Резервный источник питания, поддерживающий вход 19.2-30В постоянного тока, обеспечивающий стабильную работу при колебаниях напряжения.
- AX721F: Компактный комбинированный аналоговый модуль с уменьшенным количеством каналов для применений с ограниченным пространством.
Монтаж и техническое обслуживание
Подготовка к монтажу: Убедитесь, что напряжение питания составляет 24В постоянного тока (диапазон 19.2-30В постоянного тока), и подготовьте DIN-рейку и стандартную отвертку. При установке вставьте модуль AX722F в MTU (Модульный клеммный узел) серии S800, убедившись, что механический замок клеммного узла совмещен с кодовым замком модуля, чтобы предотвратить неправильную установку. Для подключения проводов следуйте схеме клемм: входные сигналы подключаются к клеммам 1.0-1.7 (I0–I7-) и 2.0-2.7 (I0+-I7+), выходные сигналы — к клеммам 3.0-3.7 (O0–O7-) и 4.0-4.7 (O0+-O7+). Питание подается на клеммы 1.8-4.8 (UP) и 1.9-4.9 (ZP).
Рекомендации по техническому обслуживанию: Модуль поддерживает горячую замену онлайн; замена не требует отключения питания системы. Регулярно проверяйте светодиоды каналов — красные индикаторы сигнализируют об ошибках связи или неисправностях каналов. Используйте программное обеспечение для автоматизации ABB (например, Control Builder) для мониторинга колебаний сигнала и температуры модуля, периодически очищайте от пыли для обеспечения теплоотвода. В резервированных системах проверяйте функцию переключения с помощью диагностических инструментов для подтверждения активации резервного модуля.
Гарантия на продукт
ABB предоставляет всестороннюю гарантию качества и техническую поддержку для модуля AX722F. Модуль соответствует стандарту IEC 61131 и имеет международные сертификаты (CCC, CE, UL), гарантирующие безопасность и совместимость в промышленных условиях. ABB предлагает 18-месячную гарантию, включая бесплатный ремонт или замену. Глобальная сеть технической поддержки охватывает более 100 стран, местные инженеры предоставляют удаленную диагностику или полевую поддержку. Пользователи могут получить доступ к документации на продукт, обновлениям прошивки и учебным ресурсам через онлайн-платформу ABB, обеспечивая оптимальную работу AX722F на протяжении всего жизненного цикла.
