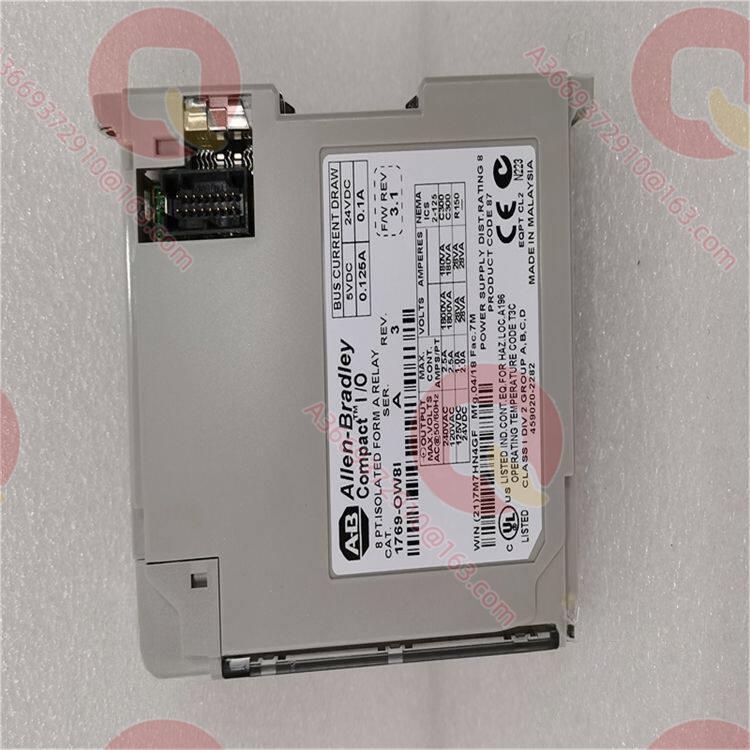

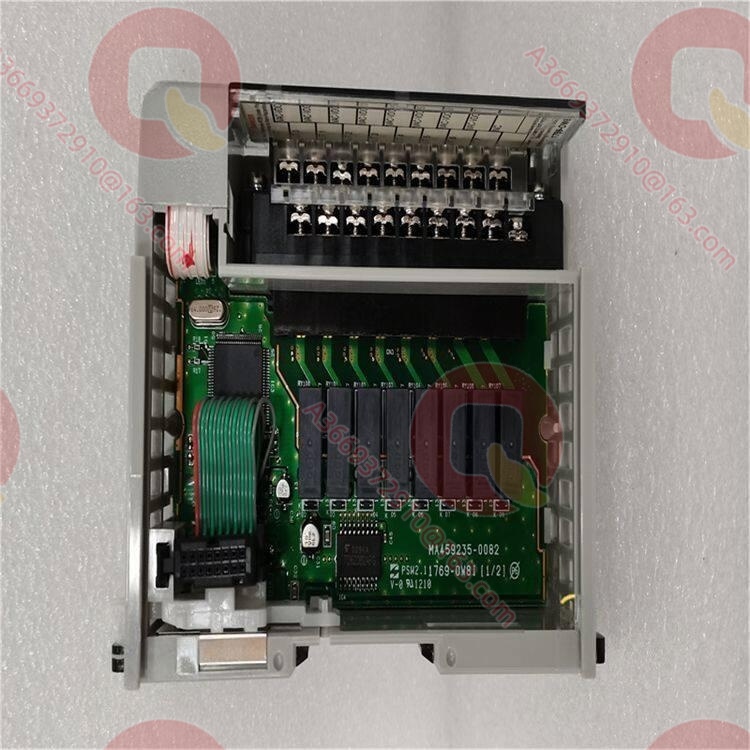

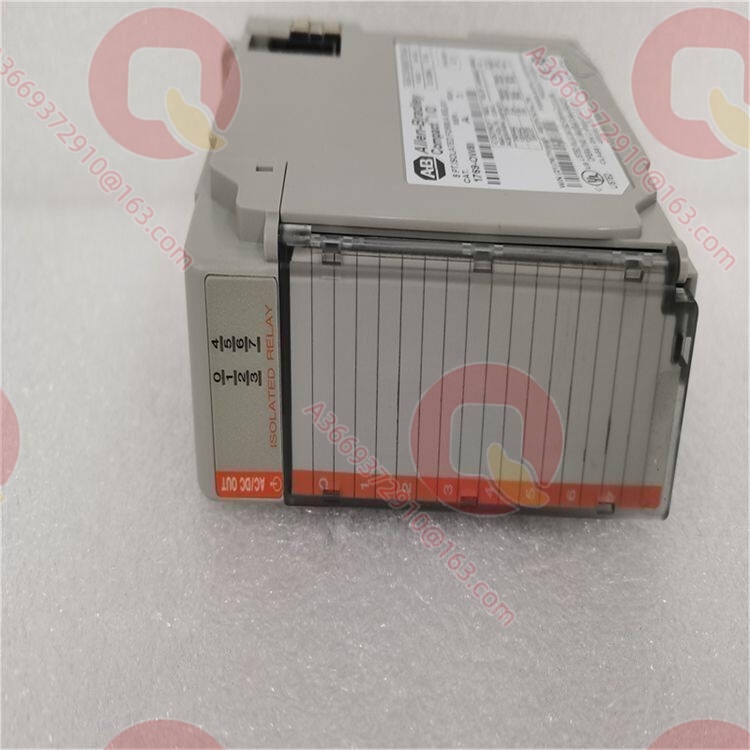

Allen-Bradley 1769-OW8I 8-канальный модуль релейных выходов с индивидуальной изоляцией 1769-OW8I

Описание продукта

1769-OW8I — это 8-канальный модуль релейных выходов с индивидуальной изоляцией для платформ управления Allen-Bradley CompactLogix и MicroLogix 1500. В сложных промышленных условиях, где сосуществуют разные уровни напряжения, этот модуль выступает в качестве пограничного узла между низкоуровневым управлением и высоковольтной изоляцией. Его главная ценность заключается в по канальной архитектуре независимых контактов, которая полностью разрывает пути электрических наводок между различными контурами нагрузки, решая проблему ложных срабатываний и пробоя компонентов из-за разности потенциалов земли и колебаний синфазного напряжения. В отличие от стандартных моделей с групповой изоляцией, 1769-OW8I позволяет напрямую смешанно управлять промежуточным реле 24 В пост. тока и электромагнитным клапаном 220 В перем. тока в одном физическом модуле без дополнительных мер межкаскадной изоляции.

Такая конструкция с истинной независимой изоляцией значительно упрощает логику разводки в шкафу управления и конфигурацию барьеров безопасности, предоставляя базовую аппаратную поддержку, сочетающую гибкость и высокий запас безопасности для дискретного управления с совместным использованием переменного/постоянного тока и строгим разделением сильноточных и слаботочных цепей. Для условий со сложным состоянием заземления полевого оборудования, где легко возникают токи контуров заземления, 1769-OW8I аппаратно на физическом уровне блокирует пути передачи помех, эффективно обеспечивая целостность сигнала системной шины основного контроллера.

Технические характеристики

Основные особенности и преимущества

Полная по канальная изоляция для устранения синфазных помех: Каждый выход 1769-OW8I имеет независимый барьер гальванической развязки, что означает отсутствие общей цепи между соседними каналами. В условиях высокой плотности установки преобразователей частоты или при протяженных линиях связи это свойство напрямую блокирует межконтурные токи утечки на землю, вызванные плохим заземлением полевого оборудования, полностью предотвращая ложное срабатывание контактов из-за повышения синфазного напряжения и гарантируя отсутствие обратных помех от стороны высокого напряжения в логику низковольтного управления.

Возможность смешанного управления переменным и постоянным током в одном модуле: Традиционные групповые релейные модули при коммутации разных уровней напряжения极易 провоцируют короткие замыкания при нарушении границ, в то время как 1769-OW8I позволяет каналу 1 коммутировать контактор 220 В перем. тока, а каналу 2 — напрямую управлять электромагнитным клапаном 24 В пост. тока. Такое смешанное управление избавляет от необходимости установки внешних промежуточных реле или барьеров безопасности, сжимая задачи, для которых ранее требовались два или более модулей, в один узел, что значительно оптимизирует пространство в шкафу и затраты на закупки.

Аппаратная адаптация для подавления всплесков напряжения и дуги: Контакты внутри модуля обладают отличной стойкостью к эрозии от электрической дуги, возникающей в момент отключения индуктивных нагрузок. В сочетании с внешними RC-цепочками или обратными диодами 1769-OW8I поддерживает низкое сопротивление контактов в суровых условиях механических ударов и электромагнитных помех, продлевая электрический срок службы и снижая частоту технического обслуживания.

Области применения

В системах водоснабжения и обработки воды на металлургических предприятиях непрерывной разливки и прокатки стали 1769-OW8I часто используется для одновременного управления пуском/остановом высоковольтных насосов 220 В перем. тока и пневматическими клапанами 24 В пост. тока. Поскольку электромагнитная обстановка на местах крайне сурова, а состояние заземления оборудования сложное, конструкция с независимой изоляцией контактов эффективно предотвращает интерференцию со стороны высокого напряжения, которая могла бы вызвать ложную команду остановки ПЛК со стороны низкого напряжения, обеспечивая непрерывную работу системы охлаждения непрерывнолитых заготовок.

В системах связанного управления DCS/PLC десульфурации и денитрации электростанций этот модуль отвечает за распределение команд от главной системы управления к исполнительным механизмам с разными уровнями напряжения, таким как цепь управления щитом постоянного тока 110 В и катушка контактора 380 В перем. тока, избегая отказа системной блокировки из-за колебаний потенциала. В системах HVAC и управления дымоудалением интеллектуальных зданий характеристика независимой изоляции 1769-OW8I гарантирует абсолютное физическое разделение между сигналом принудительного пуска пожарной сигнализации 24 В и повседневным управлением вентилятором кондиционера 220 В, что соответствует строгим нормам безопасности пожарного электрического зонирования.

Связанные продукты

1769-OW8：8-канальный групповой релейный выходной модуль той же серии, каналы не изолированы друг от друга, подходит для нагрузок с одним уровнем напряжения

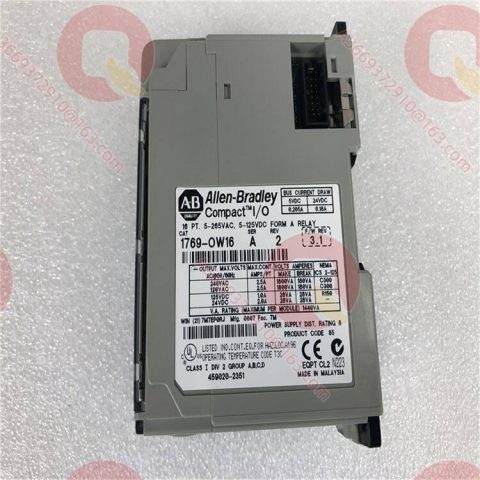

1769-OW16：16-канальный релейный выходной модуль той же серии, высокоплотная версия, подходит для сценариев с большим количеством точек и унифицированным напряжением
1769-OV16：16-канальный модуль выходов на симисторах переменного тока той же серии, подходит для высокочастотной коммутации переменного тока без физического износа контактов
1769-OB16：16-канальный твердотельный выходной модуль постоянного тока той же серии, подходит для высокочастотных нагрузок постоянного тока
1769-IQ16：16-канальный модуль дискретных входов той же серии, часто используемый в паре с 1769-OW8I для формирования полной независимой изолированной подсистемы ввода-вывода
1769-PA4：Высокомощный системный блок питания, обеспечивающий достаточный запас мощности для шины с несколькими модулями, включая 1769-OW8I

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1769-OW8I на шину необходимо полностью отключить электропитание системы и разрядить остаточную емкость. Поскольку этот модуль поддерживает смешанное напряжение, при подключении критически важно проверять тип нагрузки и уровень напряжения для каждого канала; строго запрещается связывать кабели разных уровней напряжения в одном лотке для предотвращения пробоя изоляции. Для индуктивных нагрузок устройства подавления перенапряжений должны быть установлены в непосредственной близости от нагрузки или контактов модуля для поглощения энергии дуги.

Рекомендации по обслуживанию: Электрический ресурс контактов 1769-OW8I обратно пропорционален току нагрузки, поэтому эксплуатационный персонал должен отслеживать совокупное количество переключений для цепей с высокой частотой срабатывания через программное обеспечение ПЛК. Если обнаружится, что управляющий ток определенного канала приближается к верхнему пределу в 2 А, рекомендуется добавить внешнее промежуточное реле для снижения нагрузки на контакты модуля. Во время регулярных проверок необходимо осматривать клеммные колодки на предмет изменения цвета из-за нагрева, вызванного дребезгом контактов, и убедиться, что металлические контакты базового разъема шины не корродированы и не деформированы, чтобы гарантировать надежность связи по шине.
