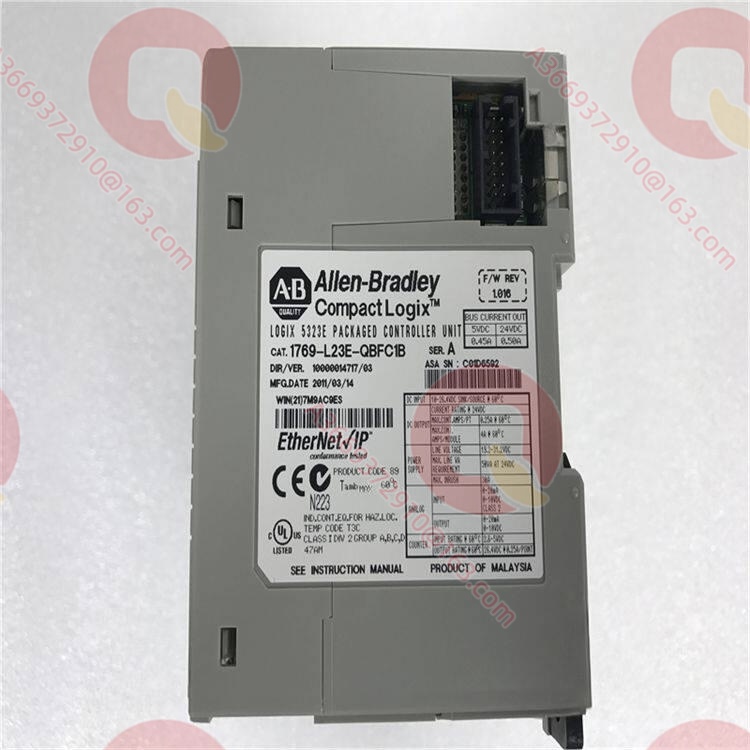

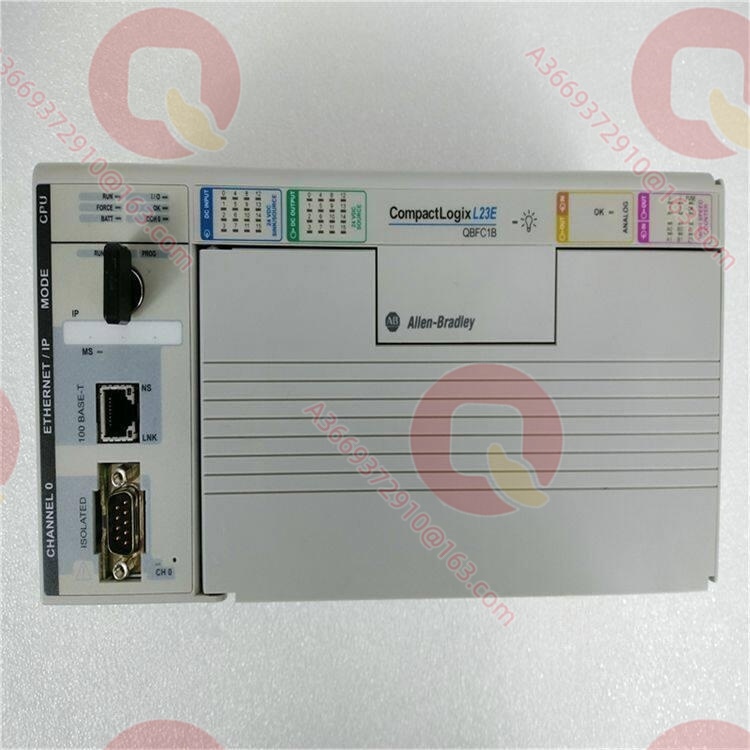

Allen-Bradley 1769-L23E-QBFC1B Компактный программируемый контроллер автоматизации 1769-L23E-QBFC1B

Обзор продукта

1769-L23E-QBFC1B — это высокоинтегрированный программируемый логический контроллер (ПАК) представительского уровня из серии CompactLogix 5370 L2 от Rockwell Automation. В исключительно компактном корпусе эта модель объединяет логические вычисления, связь EtherNet/IP и богатый набор встроенных модулей ввода-вывода, специально разработанных для автономного управления средним и высококлассным оборудованием. Как ядро системы, 1769-L23E-QBFC1B решает проблему громоздкости шкафов управления и нехватки ресурсов объединительной платы, возникающих при традиционной модульной сборке ЦП, коммуникаций и разнотипных модулей I/O.

Суффикс модели точно отражает ее аппаратную архитектуру: 16 дискретных входов, 16 дискретных выходов, 4 аналоговых входа, 2 аналоговых выхода, а также интерфейсы высокоскоростного счета и импульсного вывода. Без необходимости использования дополнительных модулей расширения 1769-L23E-QBFC1B удовлетворяет комплексным технологическим требованиям, включая управление частотными преобразователями, температурные контуры и точное позиционирование, значительно сокращая количество точек подключения и затраты на оборудование.

Технические характеристики

Основные особенности и преимущества

Высокоинтегрированная аппаратная архитектура: 1769-L23E-QBFC1B объединяет логическое управление, аналоговые контуры, высокоскоростной счет и одноосное управление движением в одном модуле, устраняя необходимость в дополнительных модулях I/O на объединительной плате и резервировании питания, что радикально уменьшает габариты шкафа управления и потенциальные точки отказа проводки.
Встроенное управление движением и высокоскоростной ввод: Встроенные дифференциальные каналы высокоскоростных счетчиков поддерживают прямое подключение энкодеров с частотой до 1 МГц, а выделенные импульсные выходы (PTO) позволяют управлять шаговыми двигателями или серводрайверами без отдельного модуля управления движением, значительно снижая аппаратные затраты.
Гибкое развертывание сетевой топологии: Контроллер оснащен двухпортовым коммутатором EtherNet/IP с нативной поддержкой топологии Device Level Ring (DLR), обеспечивая восстановление сети за миллисекунды при обрыве одного кабеля и гарантируя непрерывность потока критических технологических данных.
Обработка смешанных сигналов: Наличие 4 аналоговых входов и 2 аналоговых выходов позволяет напрямую считывать сигналы датчиков давления и управлять пропорциональными клапанами, бесшовно объединяя булеву логику и непрерывное управление процессами в одном движке, избегая задержек синхронизации между несколькими контроллерами.

Сферы применения

В фармацевтической упаковочной технике аналоговые каналы 1769-L23E-QBFC1B точно регулируют температуру термосварки, а высокоскоростные импульсы управляют шаговыми двигателями для точной резки заданной длины, реализуя комбинированное управление тепловой и позиционной механикой в одном узле. Для печатного и текстильного оборудования дифференциальные высокоскоростные счетчики в реальном времени считывают сигналы вращающихся энкодеров для расчета длины материала, а аналоговый выход динамически регулирует натяжение, предотвращая перекосы и обрывы. На узлах сортировки логистических конвейеров 1769-L23E-QBFC1B опирается на механизм резервирования кольцевой сети DLR, гарантируя, что даже при случайном обрыве сетевого кабеля команды сканирования штрихкодов и управления распределительными клапанами будут выполняться без задержки. Кроме того, в формовочных машинах пищевой промышленности и малых станках с ЧПУ его интегрированный I/O исключает физические затраты на модули расширения, позволяя системе управления идеально вписаться в крайне стесненный механический каркас.

Связанные продукты

1769-L24ER-QB1B: Модель следующего уровня в той же серии с объемом памяти 2 МБ и поддержкой большего количества локальных модулей расширения.
1769-L18ERM-QBFC1B: Предшественник той же архитектуры с объемом памяти 0.75 МБ, выступающий в качестве бюджетной альтернативы.
1769-SDN: Сканер DeviceNet той же платформы для расширения интеграции полевых шинных устройств.
1769-IQ16: Внешний модуль дискретного ввода для использования при нехватке встроенного IO.
1769-OF4: Модуль аналогового вывода для функционального расширения дополнительных аналоговых контуров управления.
1769-ECR: Правая торцевая крышка, обязательный терминирующий компонент для группы модулей, включающей 1769-L23E-QBFC1B.

Установка и обслуживание

Подготовка к установке: При развертывании 1769-L23E-QBFC1B следует обратить особое внимание на распределение клеммных колодок встроенного I/O; клеммы аналоговых и высокоскоростных импульсных цепей легко перепутать с обычными дискретными. При монтаже на DIN-рейку необходимо убедиться, что нижние замки полностью зафиксированы, так как контроллер имеет значительный вес, и его расшатывание приведет к плохому контакту разъемов объединительной платы и периодическим сбоям связи. Порты EtherNet/IP требуют предварительного планирования IP-адресов и ролей в кольце DLR для предотвращения широковещательного шторма во время настройки сети.

Рекомендации по обслуживанию: Контроллер оснащен слотом для энергонезависимой SD-карты; настоятельно рекомендуется настроить регулярное автоматическое резервное копирование данных проекта и тегов для предотвращения потери информации в памяти при внезапных отключениях питания. Если система не распознает локальные модули расширения, в первую очередь следует проверить запас мощности по шине 5В. Поскольку 1769-L23E-QBFC1B потребляет значительный ток, при максимальной нагрузке расширения легко может возникнуть просадка напряжения объединительной платы; в этом случае необходимо заменить блок питания на более мощный для обеспечения стабильности.

Гарантия качества

Для такого высокоинтегрированного контроллера, как 1769-L23E-QBFC1B, мы обеспечиваем чрезвычайно строгую функциональную проверку и гарантийную поддержку. Каждая отправляемая запасная часть проходит самотестирование ЦП при включении, проверку адресации по объединительной плате и стресс-тестирование трафика портов Ethernet, исключая попадание устройств со скрытыми дефектами на объект. Опираясь на глубокую техническую экспертизу в области АСУ ТП, мы предоставляем 12-месячную гарантию качества на уровне производителя и предлагаем дополнительные услуги по миграции проектов, совместимости прошивок и устранению неисправностей сети DLR, гарантируя, что 1769-L23E-QBFC1B немедленно вступит в работу в вашем критическом оборудовании, полностью устраняя скрытые риски простоев.
