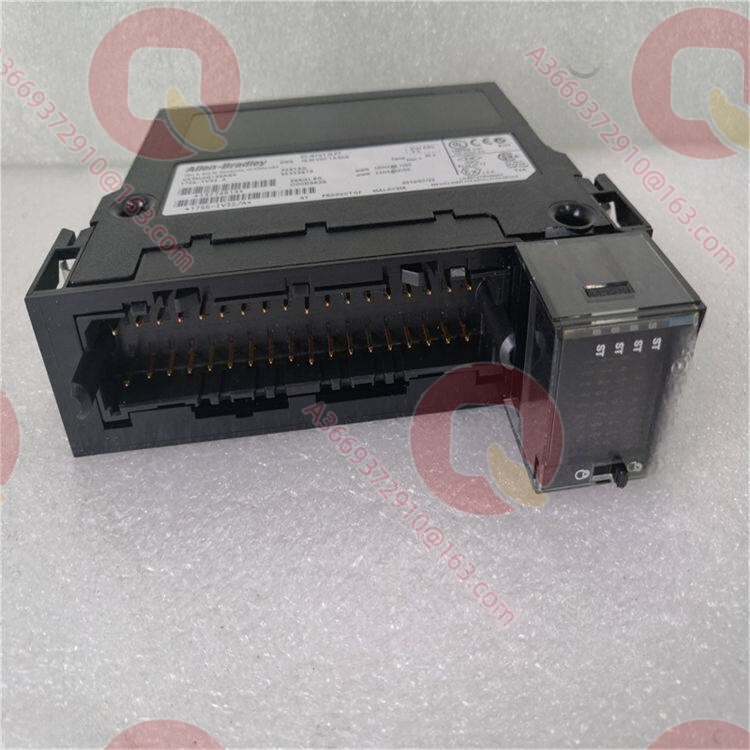

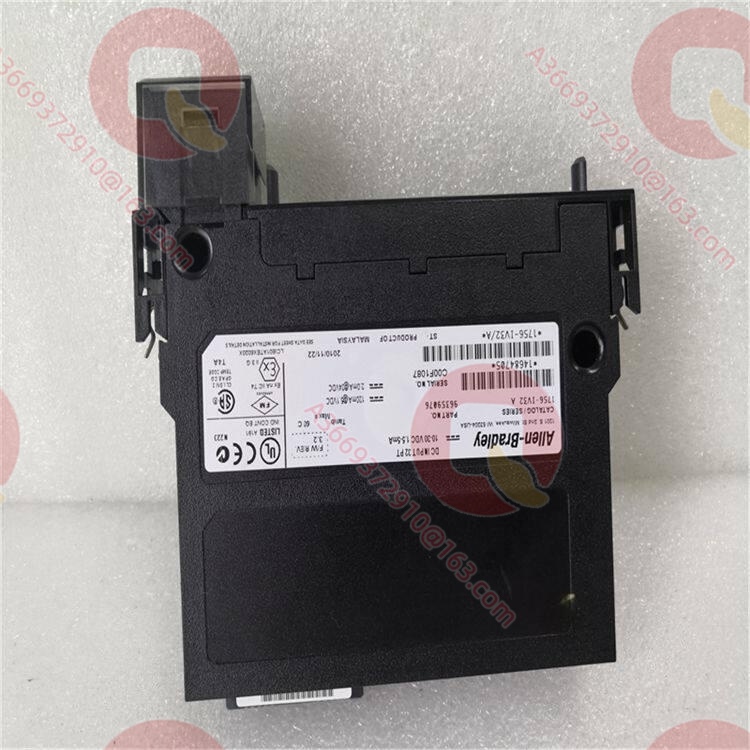

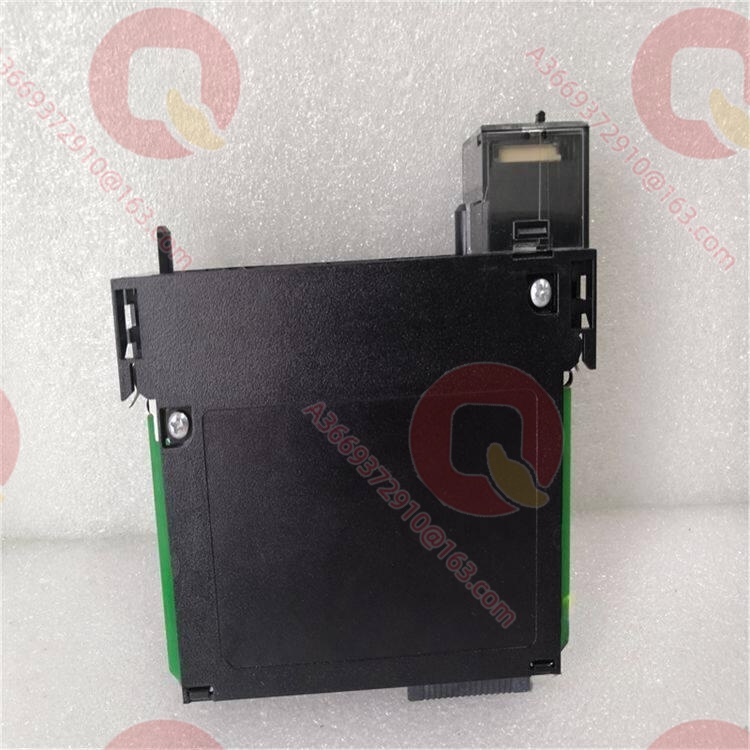

Allen-Bradley 1756-IV32 Модуль цифрового ввода постоянного тока Allen-Bradley 1756-IV32

Обзор продукта

1756-IV32 — это 32-канальный модуль цифрового ввода постоянного тока для платформы ControlLogix от Rockwell Automation, рассчитанный на напряжение 10…30 В DC и относящийся к категории 12/24 В DC source-входов, предназначенный для высокоплотного сбора сигналов от концевых выключателей, датчиков приближения и кнопок. В традиционных решениях для подключения большого числа 24-В датчиков часто приходится устанавливать несколько модулей на 8 или 16 каналов, что занимает слоты в стойке и увеличивает сложность монтажа и теплоотвода. 1756-IV32, объединяя 32 канала в одном модуле, напрямую снижает остроту проблемы пространства и стоимости в сценариях с большим числом дискретных входов и является типичным выбором для крупных конвейерных линий, сборочных участков и главных контроллеров агрегатов.rockwellautomation.com+1

С точки зрения системного позиционирования это модуль семейства DC-дискретных вводов ControlLogix класса «высокоплотный source-вход». 32 входа разделены на две группы по 16 каналов с базовой изоляцией 250 В непрерывно между группами и между входами и бэксплейном; внутри группы входы имеют общую точку. Такая групповая структура обеспечивает достаточную изоляцию и позволяет подключать к одному модулю датчики из разных контуров питания, что упрощает проектирование и номенклатуру запасных модулей.rockwellautomation.com+1

Технические характеристики

Основные особенности и преимущества

Высокоплотный source-вход для экономии слотов: 1756-IV32 обеспечивает 32 source-входа 12/24 В DC в одном слоте, что позволяет сократить число модулей ввода на крупных конвейерных и сборочных линиях более чем вдвое по сравнению с 16- или 8-канальными модулями, уменьшая габариты шкафа, нагрузку по теплоотводу и сложность маркировки проводов.rockwellautomation.com+1

Групповая изоляция и гибкость распределения питания: 32 канала разделены на две группы по 16 с изоляцией 250 В непрерывно между группами и между входами и бэксплейном, что позволяет безопасно подключать к одному модулю датчики из разных секций питания или разных агрегатов, сокращая количество типов модулей и упрощая проект.rockwellautomation.com+1

Миллисекундная задержка и настраиваемая фильтрация: Аппаратная задержка составляет порядка 1 мс, а программно выбираемое время фильтрации (0…18 мс) позволяет оптимизировать модуль как для высокоскоростного счета и блокировок, так и для работы в условиях сильных помех, подавляя дребезг контактов и снижая число ложных тревог.rockwellautomation.com

Низкое энергопотребление по магистрали и высокая надежность: Потребление по магистрали всего 0,66 Вт и максимальная рассеиваемая мощность 4,1 Вт при 60 °C снижают тепловую нагрузку на шкаф, что особенно важно при плотной компоновке стоек; модуль также соответствует требованиям ЭМС и помехоустойчивости (IEC 61000-4-2/3/4/5/6), сохраняя стабильность входов вблизи ПЧ и мощного электрооборудования.rockwellautomation.com

Стандартные RTB и горячая замена: 1756-IV32 использует съемные клеммные колодки 1756-TBCH / 1756-TBS6H, что позволяет извлекать и заменять модуль без отключения проводки, сокращая время простоя из-за аппаратных отказов до нескольких минут, что критически важно для непрерывных производств.rockwellautomation.com+1

Области применения

1756-IV32 особенно подходит для дискретного производства и логистики с большим числом 24-В DC датчиков. В сварочных и сборочных цехах автомобилестроения на конвейерных линиях установлены десятки концевых выключателей и датчиков приближения; модуль позволяет собрать 32 сигнала в одном слоте, предоставляя ПЛК целостную картину состояния позиций и дверей безопасности, одновременно уменьшая число модулей и сложность монтажа.rockwellautomation.com+1

В системах складской логистики и сортировки сотни датчиков затора и оптических датчиков положения подключаются через несколько модулей 1756-IV32, а групповая изоляция предотвращает распространение локального короткого замыкания или помех на всю линию. В пищевой и упаковочной промышленности, где требуется частая мойка под давлением, широкий диапазон рабочих температур и влажности и высокая устойчивость к помехам делают этот модуль подходящим входным звеном для шкафов в мокрых зонах.rockwellautomation.com+1

Кроме того, в вспомогательных системах электростанций, насосных и вентиляторных установок большое количество сигналов обратной связи от клапанов и концевых выключателей также используют 24-В DC source-выходы; 1756-IV32 в главных или удаленных стойках I/O обеспечивает централизованный сбор этих сигналов для блокировок и последовательного управления с минимальной задержкой.

Связанные продукты

1756-IB32: Модуль той же серии на 32 входа, sink-тип (10…31,2 В DC), образует с 1756-IV32 пару source/sink для разных типов датчиковageashop.com+1
1756-IV16: Версия меньшей плотности той же серии, 16 source-входов, для автономного оборудования или распределительных шкафов с меньшим числом сигналовsantaclarasystems.com
1756-OB32: Сопутствующий модуль на 32 выхода 12/24 В DC source, часто используется вместе с 1756-IV32 для построения完整ных узлов ввода-выводаrockwellautomation.com+1
1756-IB16: 16-канальный sink-модуль той же платформы, дополняющий source-модули при смешанном типе датчиковelit.ee
1756-TBCH: Сопутствующая 20-контактная пружинная съемная клеммная колодка, предпочтительная в условиях вибрацииrockwellautomation.com+1
1756-TBS6H: Сопутствующая 36-контактная пружинная высокоплотная клеммная колодка для многоканального монтажаrockwellautomation.com+1

Установка и обслуживание

Подготовка к установке: Перед установкой 1756-IV32 убедитесь, что питание стойки отключено или соблюдены процедуры горячей замены. Модуль поставляется без клеммной колодки, поэтому необходимо отдельно выбрать 1756-TBCH или 1756-TBS6H в зависимости от сечения проводов и уровня вибрации. При монтаже следует учитывать, что это source-модуль: активное состояние соответствует высокому уровню на входе, а общие точки DC-0(+) и DC-1(+) должны быть корректно подключены к источнику питания датчиков. Для повышения помехоустойчивости рекомендуется использовать экранированные кабели с заземлением экрана только на стороне стойки.rockwellautomation.com+1

Рекомендации по обслуживанию: При длительной эксплуатации наиболее вероятным источником отказов являются клеммные соединения RTB. Рекомендуется не реже одного раза в полгода проверять момент затяжки винтов и при необходимости подтягивать их, особенно в условиях вибрации, чтобы избежать мерцания сигнала из-за слабого контакта. Если отдельный канал начинает хаотично менять состояние или контроллер фиксирует ложные срабатывания, сначала измерьте напряжение и ток на входе, чтобы убедиться в исправности датчика и отсутствии ухудшения изоляции кабеля, прежде чем делать вывод о неисправности модуля. Замена модуля выполняется без отключения проводки — достаточно извлечь клеммную колодку, что позволяет провести замену за несколько минут.rockwellautomation.com+1

Гарантия на продукт

Мы предоставляем индустриальную гарантию запасных частей для 1756-IV32, ориентированную на высокоплотные дискретные системы управления. Перед отправкой все модули проходят испытания на пробой изоляции групп и калибровку логических уровней по всем каналам, что гарантирует отсутствие пробитых каналов и скрытых дефектов, а также предоставляется 12-месячная гарантия заводского уровня. В случае аварийной остановки крупных линий или ключевых агрегатов мы обеспечиваем наличие на складе и оперативную отправку, а также предоставляем техническую поддержку от выбора RTB и согласования source/sink-подключения до восстановления конфигурации системы, минимизируя время простоя.
