Allen‑Bradley 1756‑DNB Модуль связи ControlLogix 1756‑DNB

Обзор продукта

1756‑DNB — это модуль связи ControlLogix (DeviceNet Bridge/Scanner) от Allen‑Bradley, предназначенный для интеграции контроллеров ControlLogix с сетями DeviceNet и集中ного сканирования I/O устройствrockwellautomation.com+1. На предприятиях, где широко используются DeviceNet‑валовые острова, распределённые I/O и интеллектуальные приводы, традиционные решения требовали внешних шлюзов или последовательных подключений, что увеличивало стоимость и задержки. 1756‑DNB устанавливается непосредственно в шасси ControlLogix и через объединительную плату映射 DeviceNet данные в логический контроллер, обеспечивая бесшовную интеграцию “от сети к объединительной плате”.

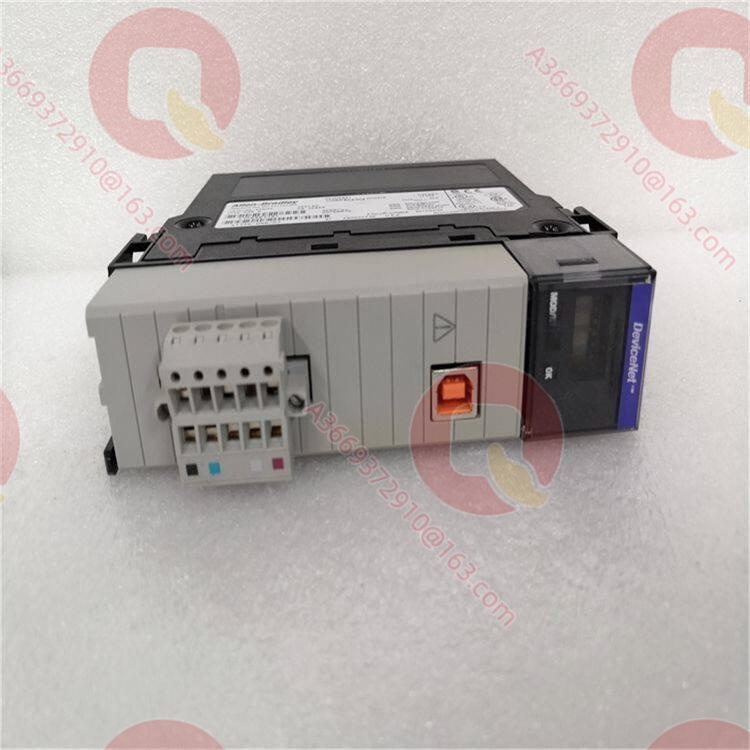

Модуль поддерживает скорости DeviceNet 125, 250 и 500 кбит/с и最多 64 узлам DeviceNetrockwellautomation.com+1. На передней панели расположены 5‑/10‑контактный разъем DeviceNet, USB‑порт и три поворотных переключателя для настройки адреса узла и скорости передачи, что позволяет конфигурировать сеть и диагностировать неисправности без дополнительных инструментовrockwellautomation.com+1. Для линий, где уже развернуты DeviceNet устройства, 1756‑DNB позволяет сохранить существующую полевую проводку и устройства, значительно упрощая модернизацию до платформы Logix.

Технические характеристики

Основные особенности и преимущества

Прямое подключение DeviceNet к объединительной плате: 1756‑DNB не является внешним шлюзом, а представляет собой встроенный интерфейс DeviceNet для ControlLogix. Модуль создает входные, выходные и статусные структуры данных на объединительной плате, которые контроллер Logix обновляет циклически, а сканер映射 их в пакеты DeviceNetrockwellautomation.com. Это устраняет необходимость ручного разбора сообщений и снижает задержки по сравнению с шлюзами на базе последовательных портов или Ethernet.

Три скорости связи и адаптация топологии: скорость передачи (125/250/500 кбит/с) выбирается поворотным переключателем или через RSNetWorx for DeviceNet, что позволяет адаптировать модуль к разной длине магистрали и количеству узловrockwellautomation.com+1. Для длинных зашумленных линий можно снизить скорость для повышения надежности, а на коротких сегментах использовать 500 кбит/с для увеличения скорости обновления данных.

64 узла и расширенная диагностика: 1756‑DNB поддерживает до 64 узлов DeviceNet, что подходит для средних по размеру сетей устройств (валовые острова, распределённые I/O, контроллеры двигателей)rockwellautomation.com+1. Индикаторы MOD/NET, I/O и OK и алфавитно‑цифровой дисплей позволяют контролировать состояние сети и узлов, быстро выявляя дублирование адресов, обрывы линии и Bus‑offrockwellautomation.com.

Гибкая конфигурация и обслуживание: адрес узла и скорость можно задавать как переключателями, так и программно через RSNetWorx for DeviceNet с последующим циклом питания модуляrockwellautomation.com+1. USB‑порт используется для локальной конфигурации и обновления прошивки и не предназначен для постоянного подключения в эксплуатационных сетях, что повышает безопасность.

Сферы применения

1756‑DNB применяется прежде всего там, где DeviceNet используется как уровень устройств, а ControlLogix — как центральный контроллер. В сборочных цехах автомобильных заводов, где大量 валовые острова, пусковые устройства и распределённые I/O подключены по DeviceNet, 1756‑DNB позволяет интегрировать все эти устройства в единую логику Logix, упрощая мониторинг состояния, диагностику и последовательное управление.

На линиях транспортировки и упаковки DeviceNet часто используется для подключения датчиков, энкодеров и удалённых модулей I/O; 1756‑DNB делает эти данные напрямую доступными в контроллере для позиционирования, счета и блокировок, одновременно передавая информацию на верхний уровень HMI/SCADA. На насосных станциях и объектах водоподготовки DeviceNet применяется для подключения интеллектуальных контроллеров двигателей и I/O, а 1756‑DNB обеспечивает их централизованное управление и защиту в среде ControlLogix.

Связанные продукты

1756‑DNBXT：версия с расширенным диапазоном температур (-25…70 °C) для тяжелых климатических условийrockwellautomation.com
1756‑DNBK：версия 1756‑DNB с конформным покрытием для химически агрессивных средrockwellautomation.com
1756‑EN2T / 1756‑EN2TR：мосты EtherNet/IP, совместно с 1756‑DNB формирующие многоуровневую архитектуру EtherNet/IP + DeviceNet
1756‑CN2 / 1756‑CN2R：мосты ControlNet, которые могут использоваться в том же шасси, что и 1756‑DNB, для интеграции ControlNet и DeviceNet
1784‑U2DN：кабель USB‑DeviceNet для прямого доступа к сети 1756‑DNB с ПК
1794‑AND：адаптер Flex I/O DeviceNet, подключаемый через 1756‑DNB к ControlLogix
1734‑POINT I/O DeviceNet адаптер：модули POINT I/O, интегрируемые в Logix через 1756‑DNB

Установка и обслуживание

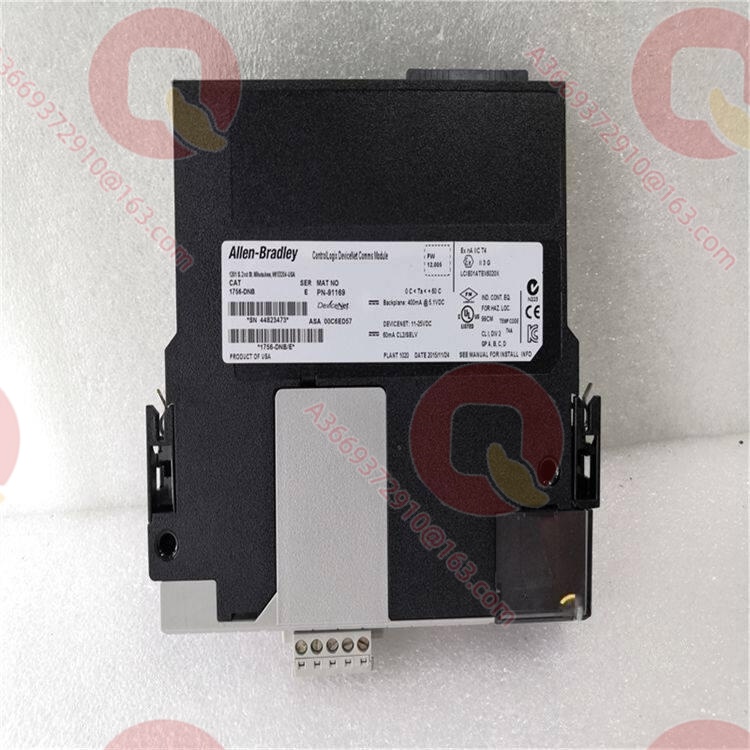

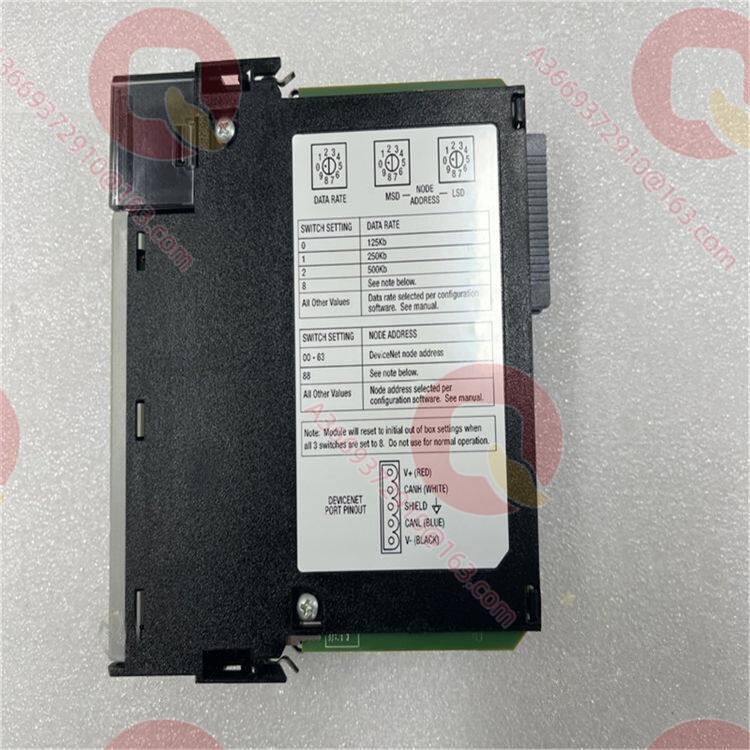

Подготовка к установке: перед установкой 1756‑DNB в шасси ControlLogix настройте три поворотных переключателя: скорость связи (0=125 кбит/с, 1=250 кбит/с, 2=500 кбит/с) и адрес узла (00…63, по умолчанию 63)rockwellautomation.com+1. Магистральные и отводящие кабели DeviceNet должны соответствовать спецификациям ODVA, на концах магистрали устанавливаются терминирующие резисторы 121 Ом. Модуль имеет открытое исполнение, поэтому его следует монтировать в шкафу с подходящим классом защиты, обеспечивающим экранирование и заземление в соответствии с требованиями DeviceNet.

Рекомендации по обслуживанию: регулярно контролируйте список сканирования и диагностические счётчики 1756‑DNB через RSNetWorx for DeviceNet или теги Logix, обращая внимание на таймауты I/O, дублирование адресов и Bus‑offrockwellautomation.com. При периодических пропаданиях связи проверяйте целостность экрана кабелей, качество заземления и наличие терминаторов, а также напряжение питания DeviceNet (11…25 В пост. тока)rockwellautomation.com. Перед изменением топологии сети рекомендуется делать резервную копию конфигурации сканера и параметров устройств.

Гарантия на продукт

Мы обеспечиваем строгий контроль качества запасных частей для 1756‑DNB в соответствии с промышленными стандартами. Перед отправкой все модули проходят проверку связи по обратной плате, изоляции портов DeviceNet и функционирования индикаторов состояния, а ключевые параметры (потребляемый ток, мощность, изоляция, температурный диапазон) подтверждаются на основе технических данных Rockwellrockwellautomation.com. Для данного коммуникационного модуля мы предоставляем 12‑месячную гарантию качества на уровне производителя и используем антистатическую и влагозащитную упаковку. Независимо от того, требуется ли модернизация существующей сети DeviceNet, экстренная замена вышедшего из строя модуля или интеграция DeviceNet‑устройств в новую систему ControlLogix, наша техническая команда поддерживает полный цикл — от подбора и конфигурации до пусконаладки, обеспечивая надежную и долговечную работу вашей системы ControlLogix + DeviceNet.
