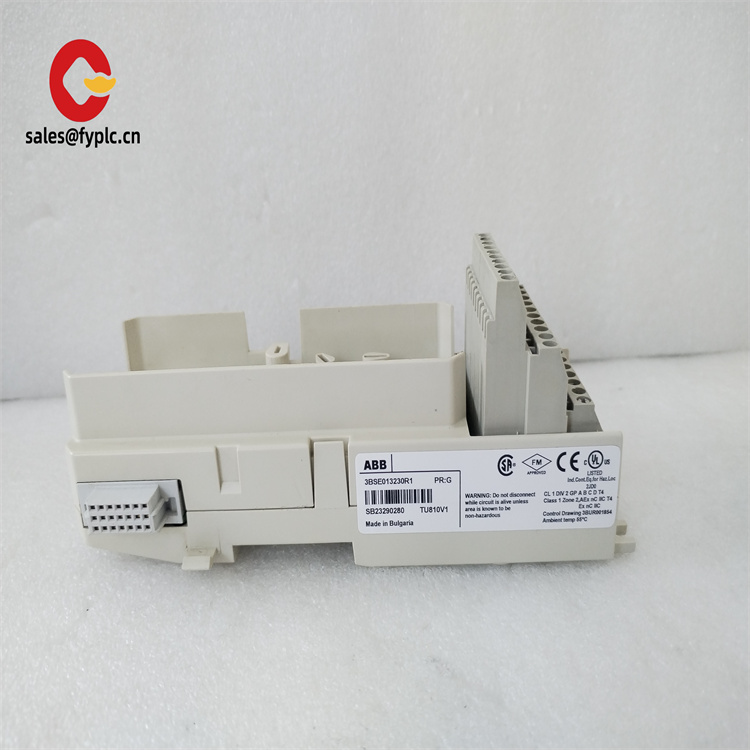

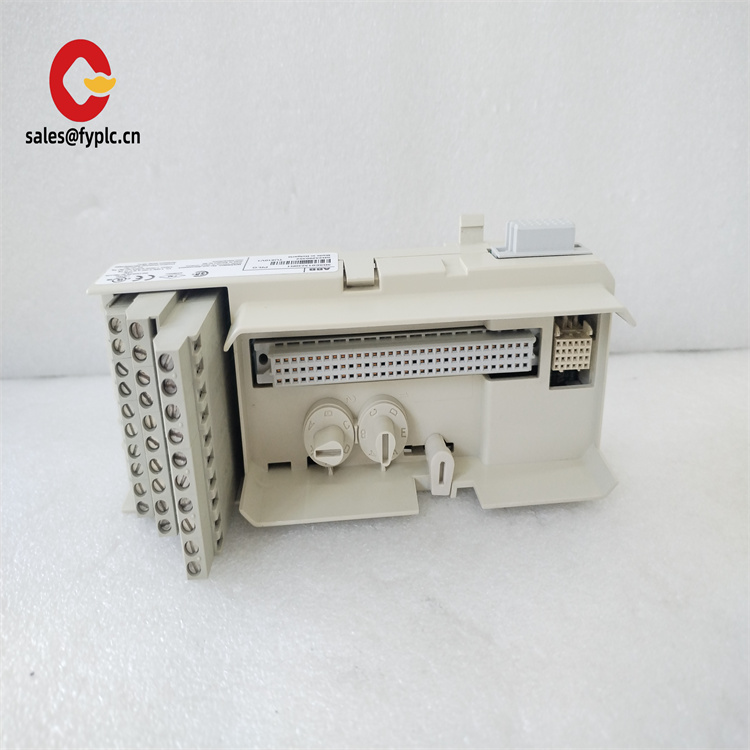

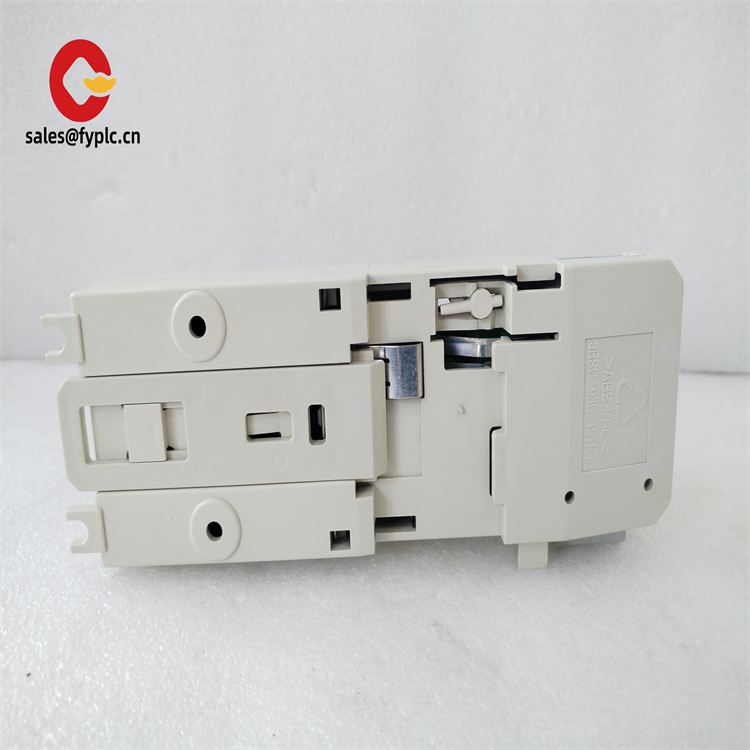

ABB TU810V1: Компактный модульный терминальный блок для систем S800 I/O
ABB TU810V1 — это специализированный терминальный блок (MTU, Module Termination Unit) для распределенных систем ввода-вывода (I/O) S800 I/O, разработанный для обеспечения надежного подключения полевых линий и коммуникации между модулями управления. Он используется в промышленных автоматизированных системах, таких как 800xA и AC 800M, для интеграции датчиков, исполнительных механизмов и периферийного оборудования .
Основные функции
- Подключение полевых сигналов:
TU810V1 обеспечивает подключение до 16 каналов полевых сигналов (аналоговых, цифровых) и питания (24 V DC) с изоляцией до 50 V . Он содержит встроенные терминалные блоки, которые упрощают монтаж без дополнительных переходных блоков. - Распределение ModuleBus:
MTU передаёт сигналы ModuleBus между I/O-модулями и последующими MTU, гарантируя синхронизацию данных в системе. Особенностью является механическое ключевое управление (2 ключа с 6 положениями), которое предотвращает ошибочное подключение модулей . - Адресное формирование:
TU810V1 автоматически генерирует адрес для I/O-модуля, сдвигая исходящие сигналы в следующий MTU. Это позволяет создавать масштабируемые системы без дополнительной настройки .
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель продукта | TU810V1 |
| Производитель | ABB |
| Тип продукта | Терминальный блок (MTU) для S800 I/O |
| Соединение | Терминальные блоки (2×8 каналов) |
| Максимальное напряжение | 50 V DC |
| Максимальный ток | 2 A на канал (полевые сигналы), 5 A (питание) |
| Рабочая температура | 0°C до +55°C |
| Влажность | 5–95% (без конденсации) |
| Масса | 0,17 кг |
| Монтаж | DIN-рейка TS35 (горизонтально или вертикально) |
| Класс защиты | IP20 |
| Совместимые модули | AI810, AO810, DI810, DO810, DP820 и др. |
Особенности и преимущества
Гибкость и масштабируемость:
- Поддерживает как стандартные, так и редунированные конфигурации, что позволяет использовать в критически важных системах .
- Компактный дизайн (64×64×170 мм) экономит пространство вах, что важно в нефтегазоводстве и химической промышленности .
Надежность и безопасность:
- Используетсявое иное ПВХ-пластик, обеспечивающий долговечность в условиях промышленной среды .
- Механическое ключевое управление предотвращает ошибки при монтаже, снижая риск неисправностей .
- Подходит для сред (ATEX Zone 2, C1D2) и морских установок (ABS, DNV-GL) .
Экономия ресурсов:
- Встроенные терминалы исключают необходимость дополнительных переходных блоков, снижая стоимость и время монтажа .
- Совместим с существующим оборудованием ABB, что упрощает модернизацию систем .
Области применения
- Нефтегазовая промышленность:
- Управление насосами, дроссельными вентилями и датчиками давления в нефтеперерабатывающих установках.
- Энергетика:
- Интеграция систем управления турбин и генераторов в электростанциях.
- Химическая промышленность:
- Дозировка химикатов и мониторинг реакторов .
- Автомобильная промышленность:
- Автоматизация линий сборки с использованием роботов и датчиков .
Связанные продукты
- S800 I/O модули:
- AI810 (аналоговый вход), DO810 (цифровой выход), DP820 (импульсный счётчик) — совместимы с TU810V1 .
- Дополнительные MTU:
- TU811V1 (250 V), TU812V1 (25-пинный разъём D-sub) — альтернативные варианты для высоковольтных и специализированных приложений .
- Коммуникационные модули:
- CI858K01 (DriveBus), CI872K01 (Modbus TCP/IP) — для расширения функциональности систем .
Установка и обслуживание
Монтаж:
- Установите TU810V1 на DIN-рейку и закрепите с помощью механического захвата.
- Подключите полевые кабели к терминалам и ModuleBus к соседним MTU .
- Убедитесь, что ключи на MTU настроены под тип подключаемого I/O-модуля (например, AI810 или DO810) .
Рекомендации по обслуживанию:
- Периодически проверяйте состояние контактов и изоляции кабелей.
- Используйте программное обеспечение ABB Ability™ System 800xA для диагностики подключений .
- При замене модуля в режиме редуndanции отключите основной блок, дождитесь синхронизации данных, затем установите новый TU810V1.
Гарантийное обслуживание и доступность
- Гарантия: 1 год на дефекты материалов и workmanship.
- Наличие: В наличии в США, Европа и Азии. Доставка в течение 3–10 рабочих дней после оплаты .
- Техническая поддержка: 24/7 через официальные сервисные центры ABB.
- HS:8477900000
